ICP/PSS процес на ецване

VeTek Semiconductor ICPPSS (индуктивно свързано плазмено фоторезист стрипинг) Процес на ецване Wafer Carrier е специално проектиран да отговори на взискателните изисквания на процесите на ецване в полупроводниковата индустрия. Със своите усъвършенствани функции той осигурява оптимална производителност, ефективност и надеждност през целия процес на ецване.


Предимството на VeTek Semiconductor ICP/PSS Etching Process Susveptors:

Подобрена химическа съвместимост: Носачът за пластини е конструиран с помощта на материали, които показват отлична химическа съвместимост с химичните процеси в процеса на ецване. Това гарантира съвместимост с широка гама от ецващи препарати, препарати за отстраняване на резисти и почистващи разтвори, минимизирайки риска от химически реакции или замърсяване.

Устойчивост на висока температура: Носачът за пластини е проектиран да издържа на високи температури, възникнали по време на процеса на ецване. Той запазва своята структурна цялост и механична здравина, предотвратявайки деформация или повреда дори при екстремни термични условия.

Превъзходна равномерност при ецване: Носачът се отличава с прецизно проектиран дизайн, който насърчава равномерното разпределение на ецващи вещества и газове по повърхността на пластината. Това води до постоянни скорости на ецване и висококачествени, еднакви модели, които са от съществено значение за постигане на прецизни и надеждни резултати от ецване.

Отлична стабилност на пластините: Носачът включва защитен механизъм за задържане на пластините, който осигурява стабилно позициониране и предотвратява движението или изплъзването на пластините по време на процеса на ецване. Това гарантира точни и повтарящи се модели на ецване, свеждайки до минимум дефектите и загубите на добив.

Съвместимост с чисти помещения: Носачът за пластини е проектиран да отговаря на строгите стандарти за чисти помещения. Отличава се с ниско генериране на частици и отлична чистота, предотвратявайки всякакво замърсяване с частици, което би могло да компрометира качеството и добива на процеса на ецване. Примесите са под 5ppm.

Здрава и издръжлива конструкция: Носачът е проектиран с помощта на висококачествени материали, известни със своята издръжливост и дълъг живот. Той може да издържи многократна употреба и строги процеси на почистване, без да компрометира своята производителност или структурна цялост.

Персонализиран дизайн: Ние предлагаме персонализирани опции, за да отговорим на специфичните изисквания на клиента. Носачът може да бъде пригоден за различни размери, дебелини на пластини и спецификации на процеса, осигурявайки съвместимост с различни съоръжения и процеси за ецване.

Изпитайте надеждността и производителността на нашия ICP/PSS Etching Process Wafer Carrier, проектиран да оптимизира процеса на ецване в полупроводниковата индустрия. Неговата подобрена химическа съвместимост, устойчивост на висока температура, превъзходна еднородност при ецване, отлична стабилност на пластини, съвместимост с чисти помещения, здрава конструкция и персонализиран дизайн го правят идеалния избор за вашите приложения за ецване.


PSS гравираща плоча ICP ецваща плоча ICP Етчинг Сусцептор

View as

Носител на вафли с SIC за офорт

Носител на вафли с SIC за офорт

Като водещ китайски производител и доставчик на продукти за покритие от силициев карбид, носещият вафлен носител на Veteksemicon за офорт играе незаменима основна роля в процеса на офорт с отличната си висока температурна стабилност, изключителна устойчивост на корозия и висока термична проводимост.

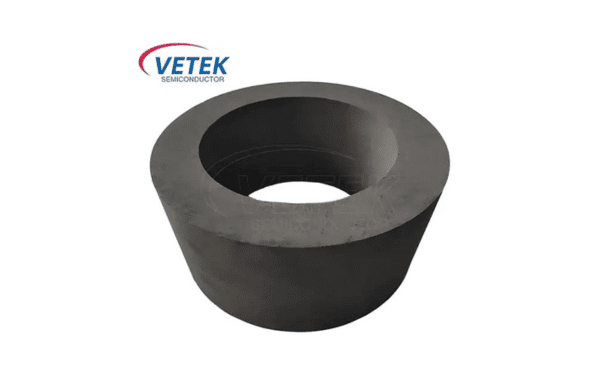

Пръстен за фокусиране с плазмено ецване

Пръстен за фокусиране с плазмено ецване

Важен компонент, използван в процеса на ецване при производството на пластини, е фокусният пръстен за плазмено ецване, чиято функция е да държи пластината на място, за да поддържа плътността на плазмата и да предотврати замърсяване на страните на пластината. Vetek semiconductor осигурява фокусиращ пръстен за плазмено ецване с различен материал, като монокристален силиций, силициев карбид, борен карбид и други керамични материали. Очакваме с нетърпение да обсъдим с вас повече за Фокусиращ пръстен за плазмено ецване Vetek и неговото приложение.

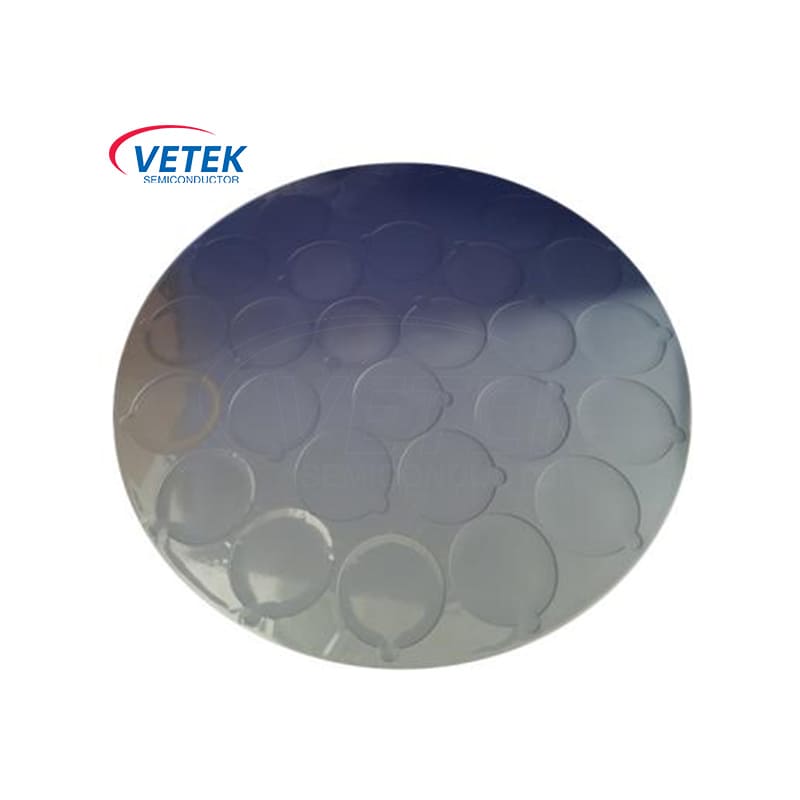

Sic покритие E-Chuck

Sic покритие E-Chuck

Vetek Semiconductor е водещ производител и доставчик на EC-Coated E-Chucks в Китай. Sic Coated E-Chuck е специално проектиран за процеса на ецване на вафли GAN, с отлична производителност и дълъг експлоатационен живот, за да осигури всеобхватна поддръжка за вашето полупроводниково производство. Нашата силна способност за обработка ни позволява да ви предоставим SIC керамичния чувствител, който искате. Очаквам с нетърпение вашето запитване.

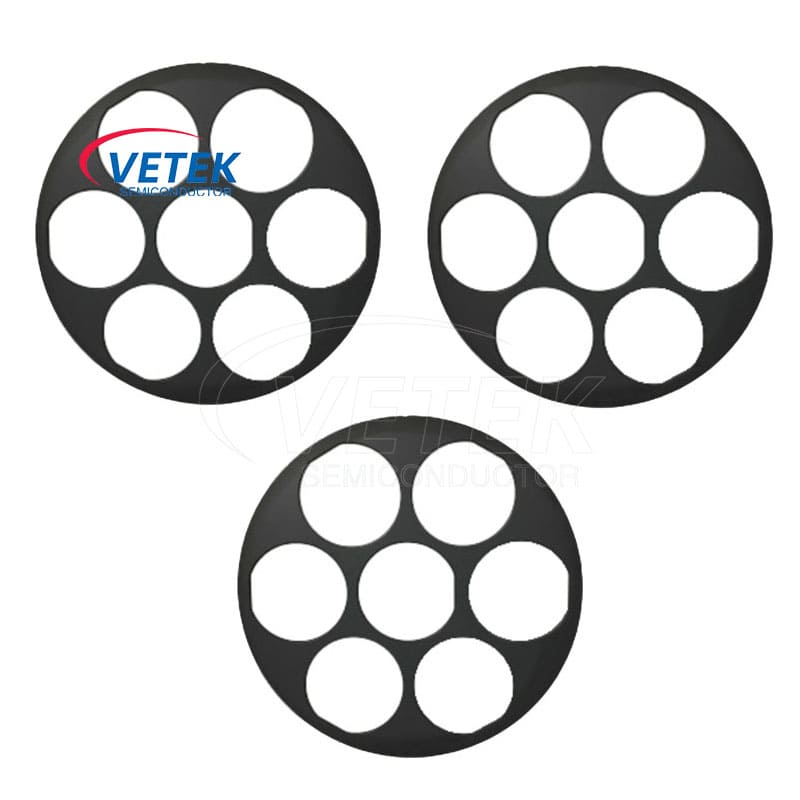

SIC ICP табела за офорт

SIC ICP табела за офорт

Vetek Semiconductor предоставя високоефективни табели за офорт на SIC ICP, предназначени за приложения за офорт на ICP в полупроводниковата индустрия. Уникалните му свойства на материала му позволяват да се представя добре във висока температура, високо налягане и химическа корозионна среда, като гарантира отлична ефективност и дългосрочна стабилност в различни процеси на офорт. Като водещ производител и доставчик на табели за офорт на SIC ICP, полупроводник Vetek очаква с нетърпение да стане ваш дългосрочен партньор.

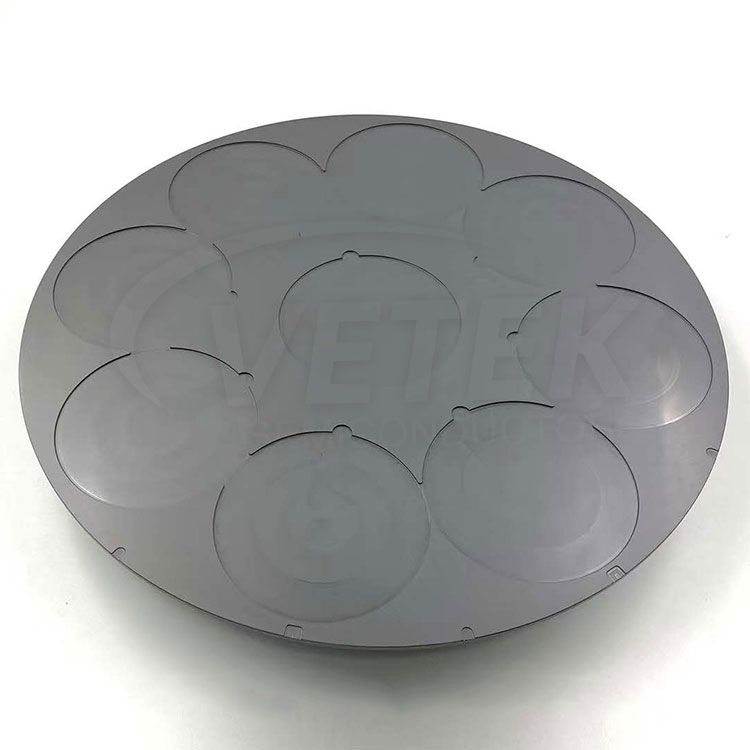

SIC покритие на ICP офорт носител

SIC покритие на ICP офорт носител

Veteksemicon SIC покритие на ICP офорт е проектиран за най -взискателните приложения за оборудване на епитаксия. Изработен от висококачествен графитен материал с ултра-Pure, нашият носител на ICP с SIC покритие има изключително плоска повърхност и отлична устойчивост на корозия, за да издържа на суровите условия по време на работа. Високата топлинна проводимост на носителя на SIC покритие гарантира равномерно разпределение на топлина за отлични резултати от офорт.

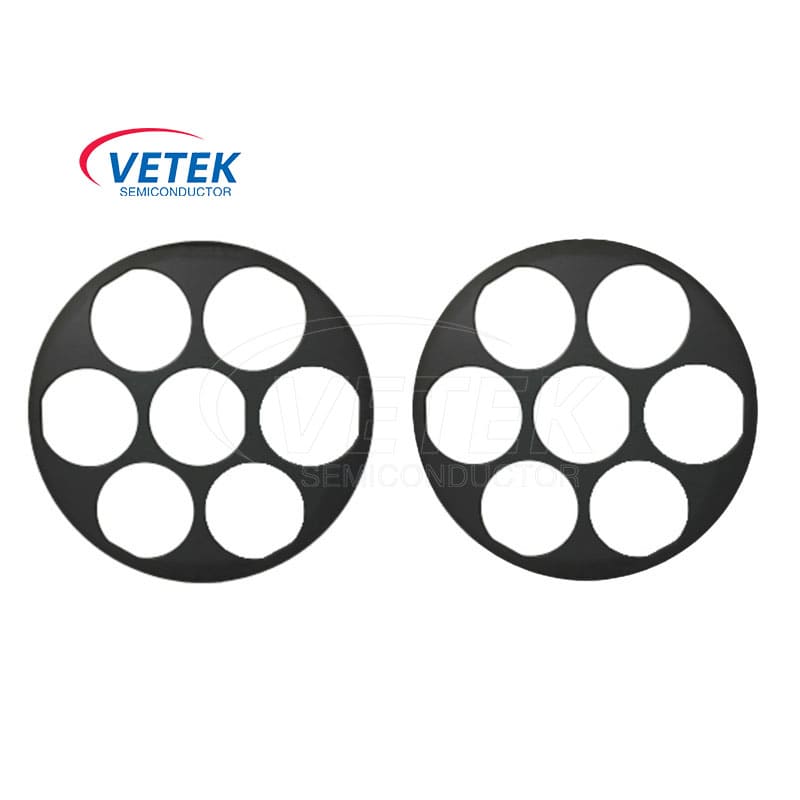

PSS ецване на носеща плоча за полупроводник

PSS ецване на носеща плоча за полупроводник

PSS за офорт на Vetek Semiconductor за полупроводник е висококачествен графитен носител на графит, предназначен за процеси за обработка на вафли. Нашите носители имат отлична производителност и могат да се представят добре в сурови среди, високи температури и тежки химически условия за почистване. Нашите продукти се използват широко на много европейски и американски пазари и се радваме да станем ваш дългосрочен партньор в Китай. Добре дошли сте да дойдете в Китай, за да посетите нашата фабрика и да научите повече за нашите технологии и продукти.
Като професионалист ICP/PSS процес на ецване производител и доставчик в Китай, ние имаме собствена фабрика. Независимо дали се нуждаете от персонализирани услуги, за да отговорите на специфичните нужди на вашия регион или искате да закупите модерни и издръжливи ICP/PSS процес на ецване, направени в Китай, можете да ни оставите съобщение.
