VeTek Semiconductor е производител, специализиран в UV LED токоприемници, има дългогодишен опит в изследванията и разработките и производството на LED EPI токоприемници и е признат от много клиенти в индустрията.


LED, тоест полупроводников диод, излъчващ светлина, физическата природа на неговата луминесценция е, че след като полупроводниковият pn преход се зареди, под действието на електрически потенциал, електроните и дупките в полупроводниковия материал се комбинират, за да генерират фотони, така че постигане на полупроводникова луминесценция. Следователно, епитаксиалната технология е една от основите и ядрото на LED, а също така е основният решаващ фактор за електрическите и оптичните характеристики на LED.


Технологията на епитаксия (EPI) се отнася до растежа на монокристален материал върху монокристален субстрат със същото разположение на решетката като субстрата. Основен принцип: Върху субстрат, нагрят до подходяща температура (главно сапфирен субстрат, SiC субстрат и Si субстрат), газообразните вещества индий (In), галий (Ga), алуминий (Al), фосфор (P) се контролират до повърхността на субстрата за отглеждане на специфичен монокристален филм. Понастоящем технологията за растеж на LED епитаксиален лист използва главно метода MOCVD (органично метално химическо метеорологично отлагане).

LED епитаксиален субстратен материал

1. Червен и жълт светодиод:


GaP и GaAs са често използвани субстрати за червени и жълти светодиоди. GaP субстратите се използват в метода на епитаксия в течна фаза (LPE), което води до широк диапазон на дължина на вълната от 565-700 nm. За метода на епитаксия в газова фаза (VPE) се отглеждат епитаксиални слоеве GaAsP, които дават дължини на вълните между 630-650 nm. Когато се използва MOCVD, GaAs субстратите обикновено се използват с растежа на AlInGaP епитаксиални структури.


Това помага за преодоляване на недостатъците на абсорбцията на светлина на GaAs субстрати, въпреки че въвежда несъответствие на решетката, което изисква буферни слоеве за отглеждане на InGaP и AlGaInP структури.


VeTek Semiconductor предоставя LED EPI ток със SiC покритие, TaC покритие:

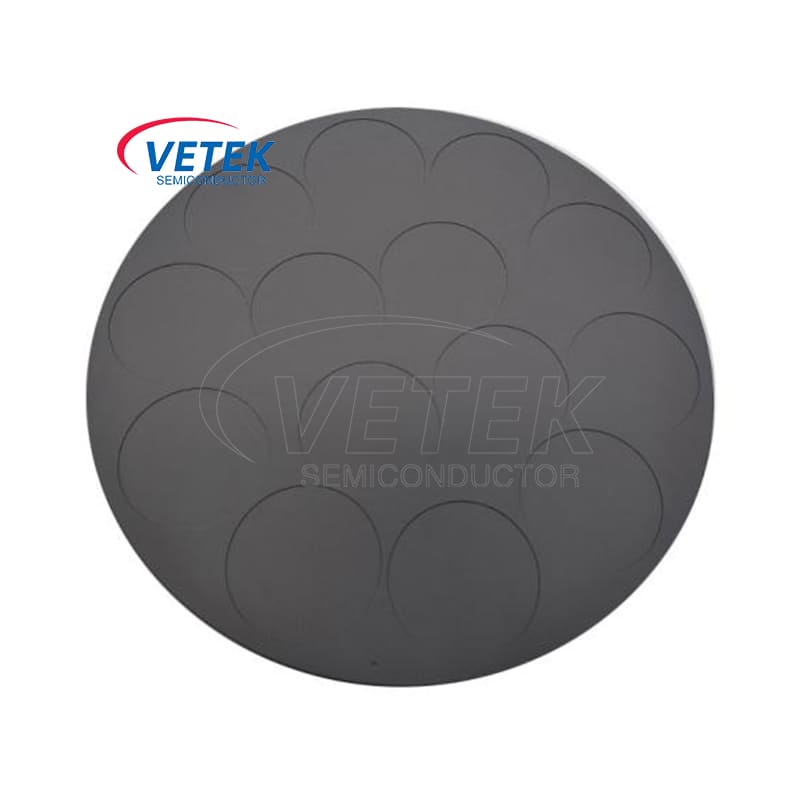

VEECO LED EPI Susceptor VEECO LED EPI приемник TaC покритие, използвано в LED EPI приемник

2. син и зелен светодиод:


 ● GaN субстрат: Монокристалът GaN е идеалният субстрат за растеж на GaN, подобрявайки качеството на кристала, продължителността на живота на чипа, светлинната ефективност и плътността на тока. Трудното му приготвяне обаче ограничава приложението му.

Сапфирен субстрат: Сапфирът (Al2O3) е най-често срещаният субстрат за растеж на GaN, предлагащ добра химическа стабилност и липса на абсорбция на видима светлина. Въпреки това, той е изправен пред предизвикателства с недостатъчна топлопроводимост при работа с висок ток на захранващи чипове.


● SiC субстрат: SiC е друг субстрат, използван за растеж на GaN, нареждащ се на второ място по пазарен дял. Осигурява добра химическа стабилност, електрическа проводимост, топлопроводимост и не поглъща видима светлина. Той обаче има по-високи цени и по-ниско качество в сравнение със сапфира. SiC не е подходящ за UV светодиоди под 380 nm. Отличната електрическа и топлопроводимост на SiC елиминира необходимостта от свързване на флип-чип за разсейване на топлината в мощни GaN светодиоди върху сапфирови субстрати. Структурата на горния и долния електрод е ефективна за разсейване на топлината в GaN LED устройства с мощност.

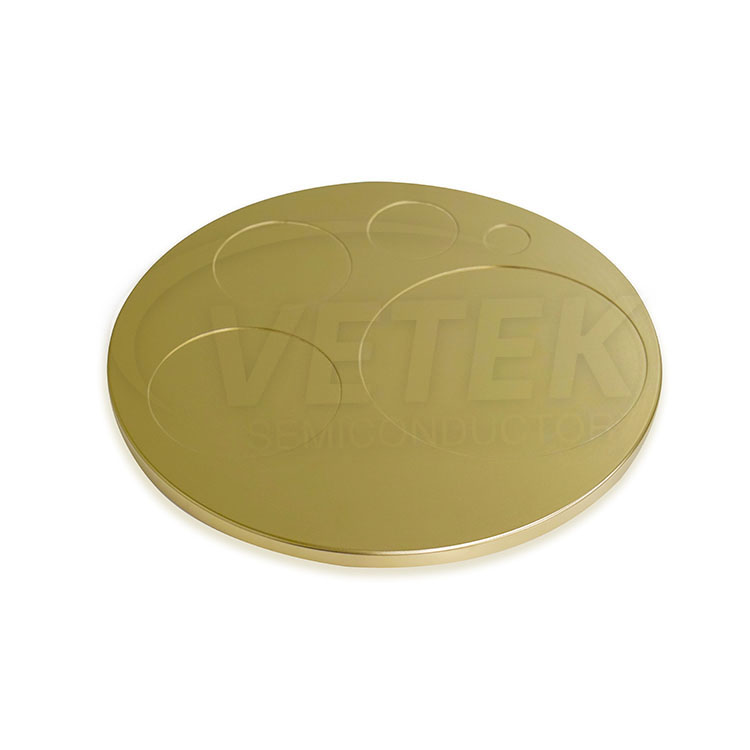

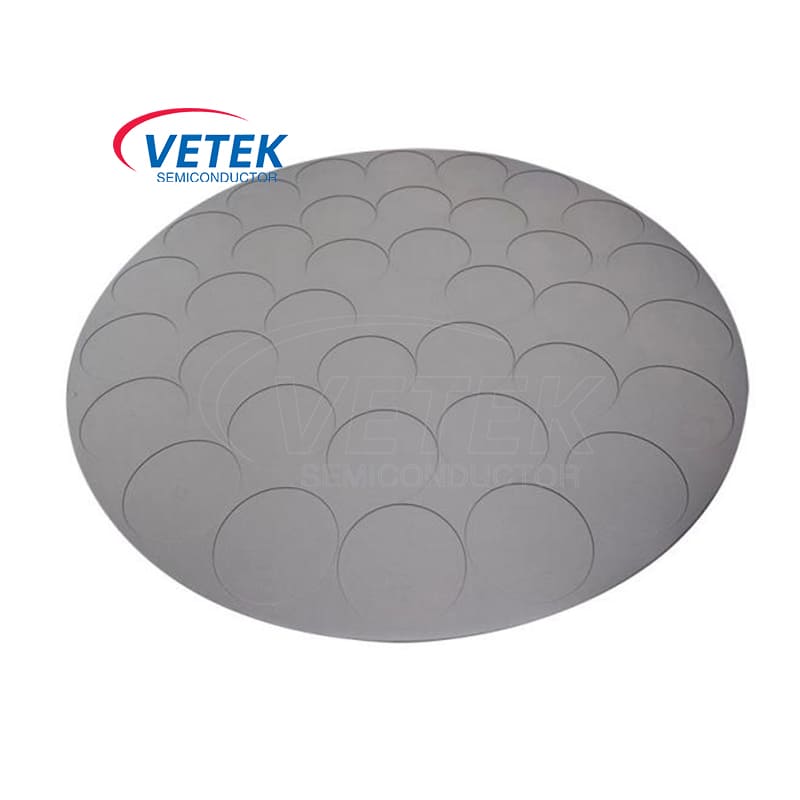

LED Epitaxy susceptor LED Epitaxy приемник MOCVD Susceptor с TaC покритие

3. Deep UV LED EPI:

При дълбока ултравиолетова (DUV) LED епитаксия, дълбока UV LED или DUV LED епитаксия, често използваните химически материали като субстрати включват алуминиев нитрид (AlN), силициев карбид (SiC) и галиев нитрид (GaN). Тези материали притежават добра топлопроводимост, електрическа изолация и кристално качество, което ги прави подходящи за DUV LED приложения в среда с висока мощност и висока температура. Изборът на субстратен материал зависи от фактори като изисквания за приложение, процеси на производство и съображения за цена.

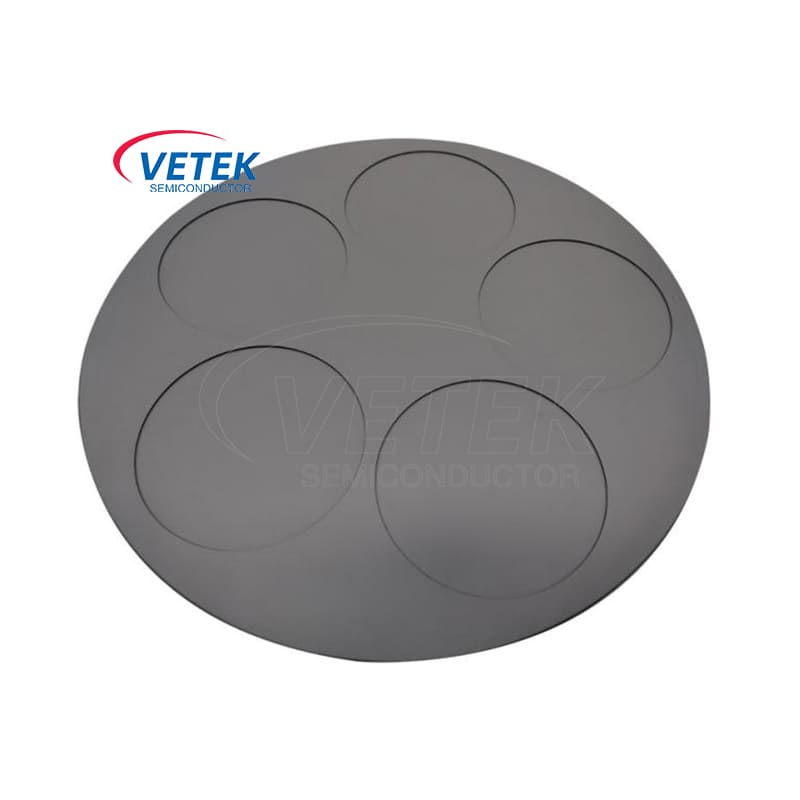

SiC coated deep UV LED susceptor Дълбок UV светодиоден ток с SiC покритие Дълбоко ултравиолетови светодиоди с TaC покритие

View as

LED EPI

LED EPI

Vetek Semiconductor е водещ доставчик на TAC покрития и графитни части за покритие. Ние сме специализирани в производството на авангардни LED SEPI Susteptors, от съществено значение за LED процесите на епитаксия. Очакваме вашата допълнителна консултация.

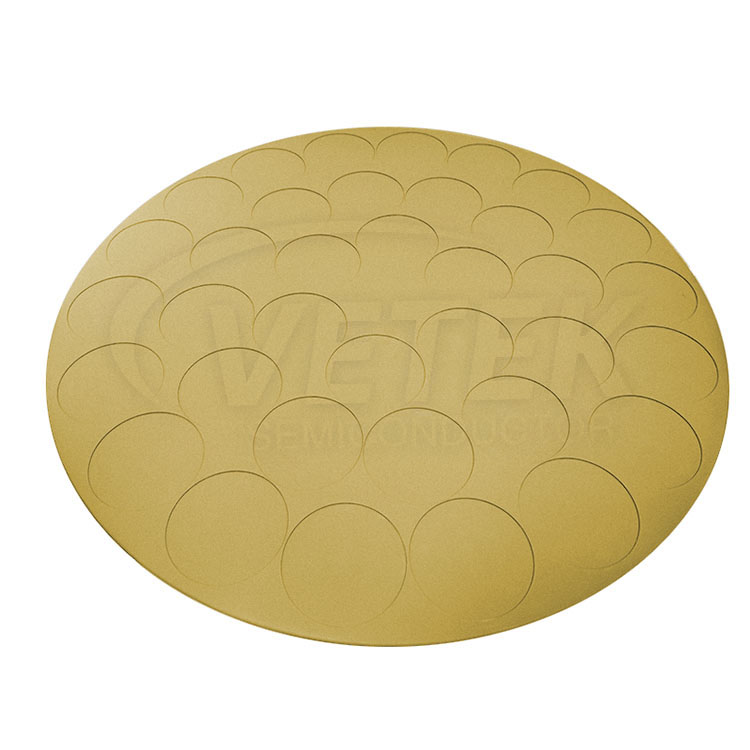

MOCVD Susceptor с TaC покритие
