SiC епитаксиален процес

Уникалните карбидни покрития на VeTek Semiconductor осигуряват превъзходна защита за графитни части в процеса на SiC епитаксия за обработка на взискателни полупроводникови и композитни полупроводникови материали. Резултатът е удължен живот на графитните компоненти, запазване на стехиометрията на реакцията, инхибиране на миграцията на примеси към епитаксия и приложения за растеж на кристали, което води до повишен добив и качество.

Нашите покрития от танталов карбид (TaC) защитават критичните компоненти на пещта и реактора при високи температури (до 2200°C) от горещ амоняк, водород, силициеви пари и разтопени метали. VeTek Semiconductor разполага с широка гама от възможности за обработка и измерване на графит, за да отговори на вашите персонализирани изисквания, така че можем да предложим платено покритие или пълна услуга, с нашия екип от експертни инженери, готови да проектират правилното решение за вас и вашето конкретно приложение .

Сложни полупроводникови кристали

VeTek Semiconductor може да осигури специални TaC покрития за различни компоненти и носители. Чрез водещия в индустрията процес на нанасяне на покритие на VeTek Semiconductor, покритието TaC може да получи висока чистота, стабилност при висока температура и висока химическа устойчивост, като по този начин подобрява качеството на продукта на кристалните слоеве TaC/GaN) и EPL и удължава живота на критичните компоненти на реактора.

Топлоизолатори

Компоненти за растеж на кристали от SiC, GaN и AlN, включително тигели, зародишни държачи, дефлектори и филтри. Промишлени възли, включително резистивни нагревателни елементи, дюзи, екраниращи пръстени и спояващи приспособления, GaN и SiC епитаксиални CVD реакторни компоненти, включително носители на пластини, сателитни тави, душове, капачки и пиедестали, MOCVD компоненти.

 ● LED (светлоизлъчващ диод) вафлен носител

● ALD (полупроводников) приемник

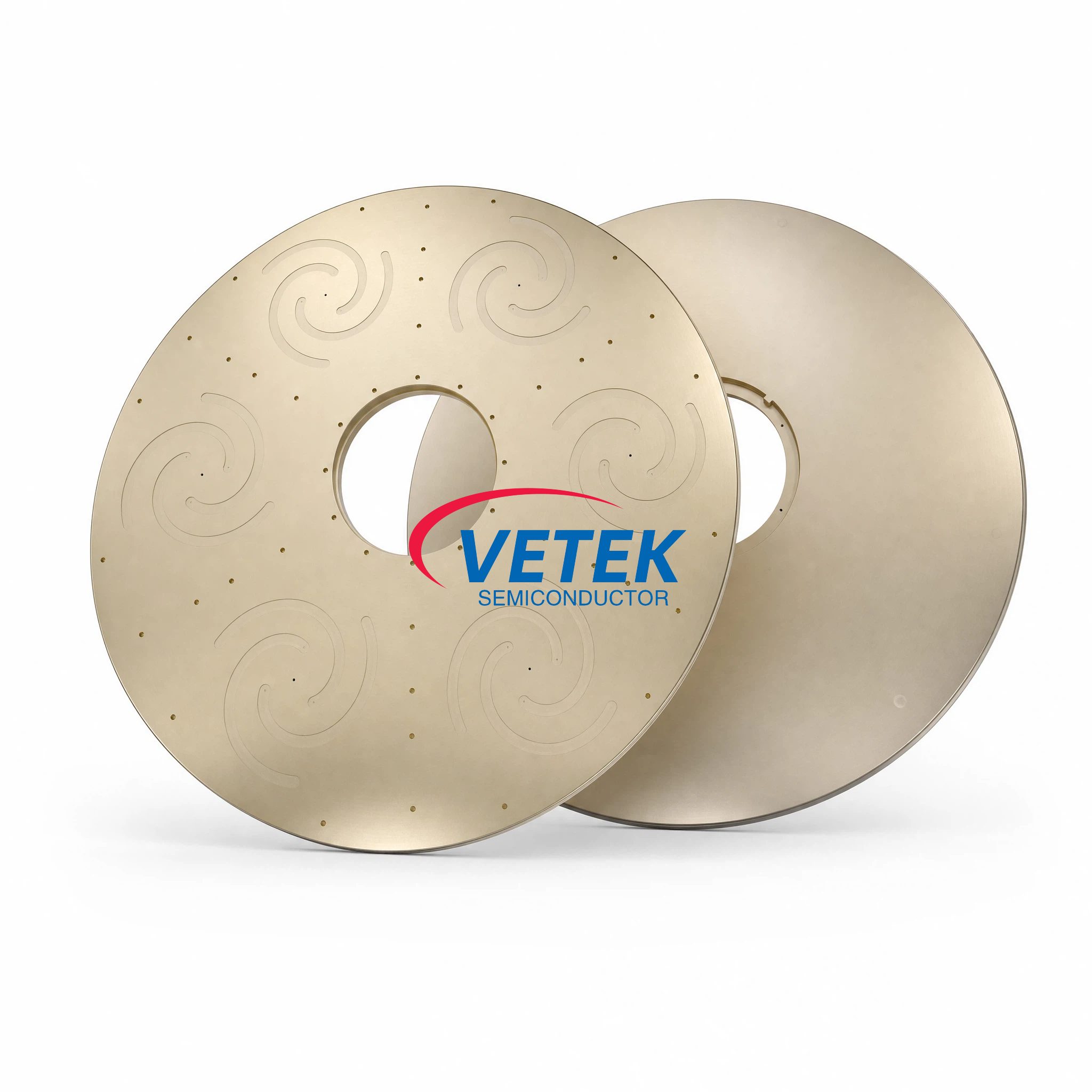

● EPI рецептор (процес на епитаксия на SiC)
