За нас

За компанията

VeTek Semiconductor History

Нашата история

VeTek semiconductor Technology Co., LTD, основана през 2016 г., е водещ доставчик на модерни покривни материали за полупроводниковата индустрия. Нашият основател, бивш експерт от Института по материали на Китайската академия на науките, създаде компанията с фокус върху разработването на авангардни решения за индустрията.
Нашите основни продуктови предложения включватCVD покрития от силициев карбид (SiC)., Танталум карбид (TAC) покрития, насипен SiC, SiC прахове и SiC материали с висока чистота. Основните продукти са графитен ток с покритие от SiC, пръстени за предварително нагряване, отклоняващ пръстен с покритие от TaC, полумесечни части и т.н., чистотата е под 5ppm, може да отговори на изискванията на клиентите.

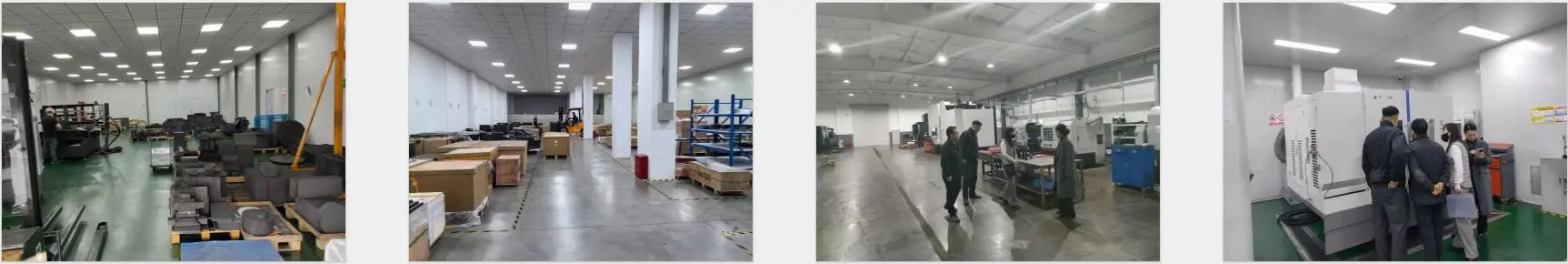

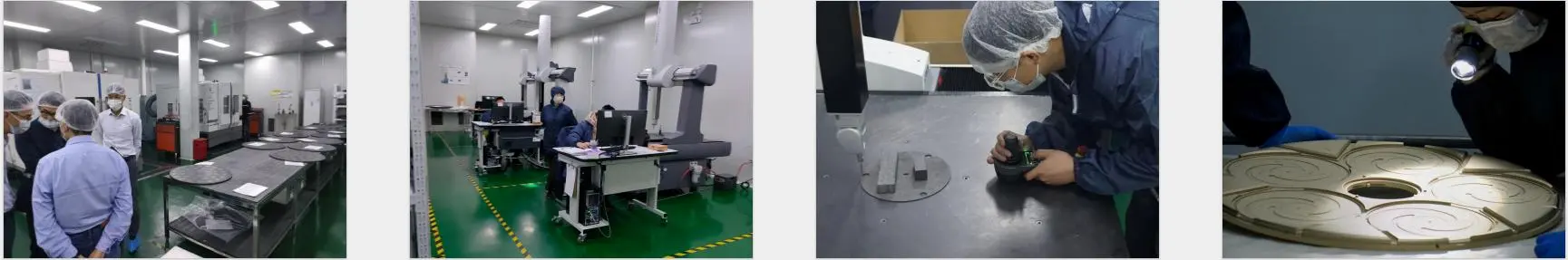

Нашата фабрика

Vetek Semiconductor управлява центрове за двойни изследвания и развитие, интегрирайки възможностите за научноизследователска и развойна дейност и производството. В момента има 2 производствени бази, 12 производствени линии, 150+ служители, научноизследователската и развойна дейност представлява повече от 30%, нашият екип се фокусира върху технологията, производството, продажбите и управлението на операцията и има силна всеобхватна способност. Оформлението на продукта се използва главно в LED, IC интегрирана верига, полупроводник от трето поколение, фотоволтаична и други индустрии.

VeTek Semiconductor Factory Equipment

Приложение на продукта

VeTek Semiconductor материалът се използва главно в полупроводников SiC кристален растеж, процес на епитаксия, окислителна дифузия, RTP процес, ново поколение фотоволтаични и други ключови материали за покритие и материали от силициев карбид с висока чистота. Основната резервна част се използва за силициева епитаксия, епитаксия от силициев карбид, MOCVD епитаксия, комбиниран полупроводник.

Нашият сертификат

1. Отлично качество
Vetek Semiconductor е преминал сертификацията ISO9001.
2. Професионални услуги
Правихме усъвършенствани изследвания в областта на производството на резервна част на полупроводниковото покритие. За да подобри качеството и нивото на обслужване, нашият персонал завърши обучението на QC и създаде специален отдел за проверка.
3.Патентна технология
Разполагаме с редица патентовани технологии и открития в покритието от танталов карбид, обработката на покритието от силициев карбид чрез химическо отлагане на пари CVD за подобряване на ефективността на производството и живота на продукта.

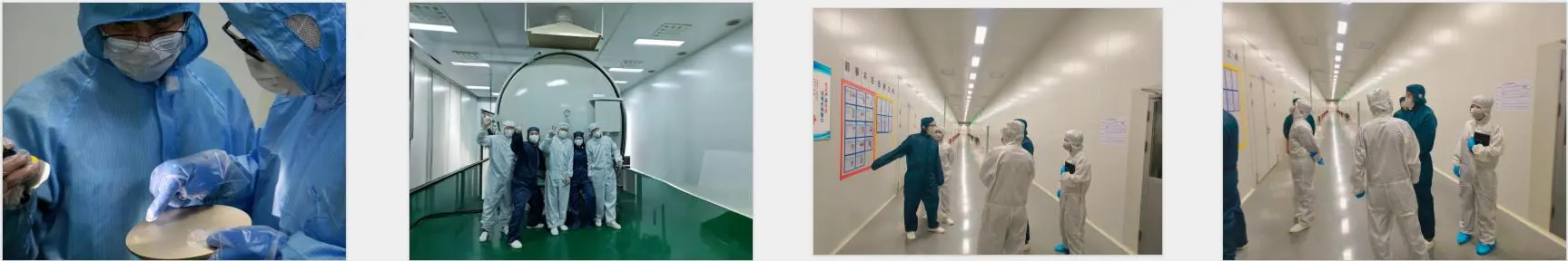

4. Работилница без прах
Преминете 1000-класния чист работилница в полупроводниковата индустрия, той може да отговори на изискванията за производство в индустрията. И има чист семинар на 100 нива за епитаксиален растеж на субстрата на вафли.

VeTek Semiconductor Certification

Производствено оборудване

Оборудването включва главно машинно оборудване, оборудване за покритие, оборудване за изпитване и свързано поддържащо оборудване и т.н. Има 14 вакуумни карбонизиращи пещи като пещ за CVD SiC покритие, пещ за покритие TaC, пещ за пречистване; високопрецизен машинен център с ЦПУ, затворена охладителна кула, фурна с циркулация на топлина, инструмент за измерване на трилинейни координати, GDMS, тестер за грапавост и има близо 100 машини от всякакъв размер.

VeTek Semiconductor Production Equipment

Производствен пазар

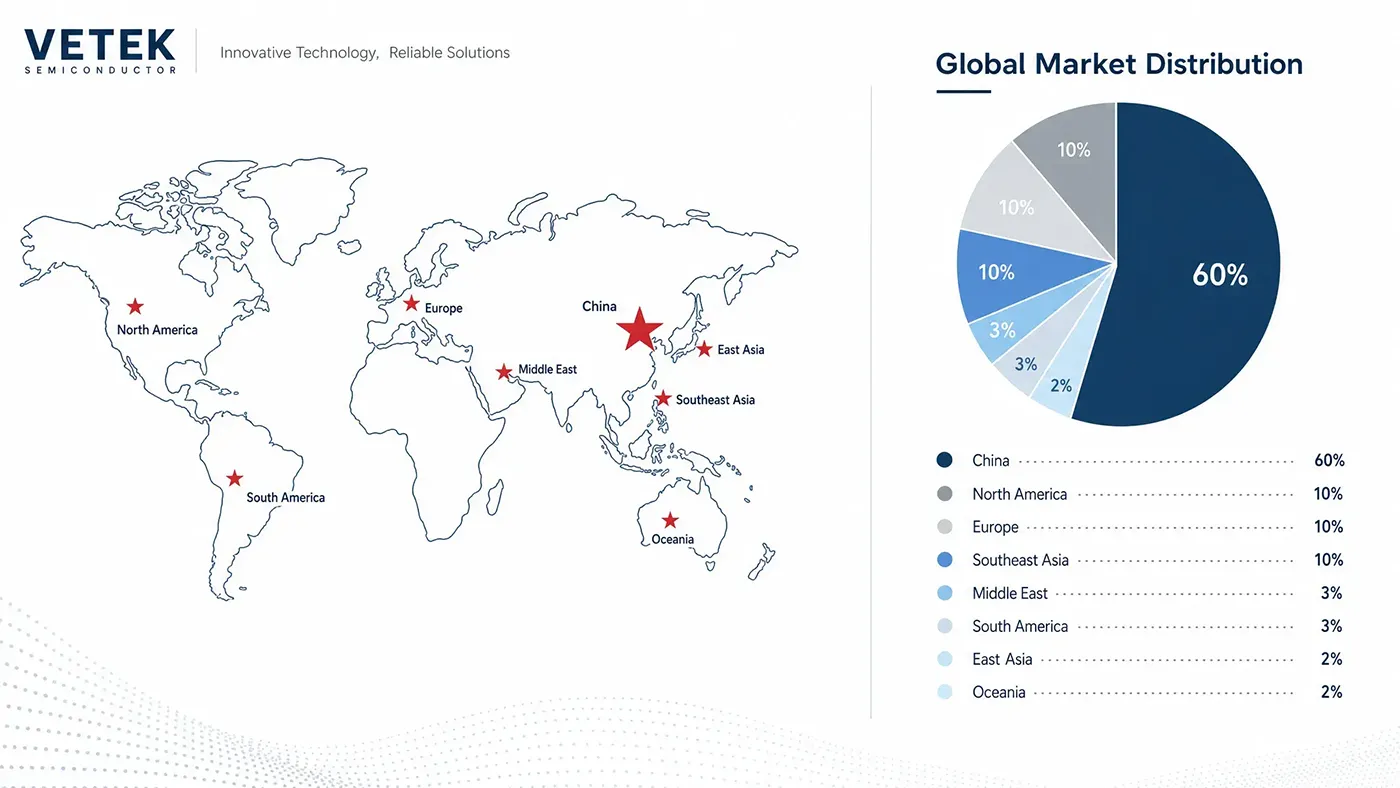

Имаме клиенти както от вътрешния пазар, така и от задграничния пазар. Нашият екип по продажбите и екипът на инженерите могат да говорят свободно английски за добра комуникация. Основният ни пазар за продажби:

Китай 60,00%
Северна Америка 10,00%
Европа 10,00%
Океания 2,00%
Южна Америка 3,00%
Югоизточна Азия 10,00%
Среден изток 3,00%
Източна Азия 2,00%
VeTek Semiconductor Product Market

Нашата услуга

Преди продажба:
Обработка на чертежи: според чертежи на клиента, преобразувани в производствени чертежи, производство и обработка след потвърждение. Обработка на проби: Според клиентски проби, картографиране, преобразуване в чертежи, производство и обработка след потвърждение. Имаме вашите възможности за обратно инженерство, както твърда, така и мека мощност. Но в същото време ще избегне някои рискове, свързани с патенти, няма правни спорове след оценка и ще подпише споразумения за освобождаване от отговорност и споразумения за поверителност с клиентите.
В продажба:
Контрол на многопроцесовото качество, включително проверка на суровините, измерване на обработката, измерване на готовия продукт и др. Контролен състав и точност; Почистете и сухо няколко пъти, за да осигурите чистота на продукта.

VeTek semiconductor order service process

След продажба:
Ако това е технически проблем, предоставете безплатни онлайн технически насоки; Ако проблемът с качеството на продукта, според различните видове продукти, създадени гаранционен период. Задоволяването на нуждите на клиентите е крайната цел.
Нашата корпоративна цел е базирана на почтеност, което също е важна причина да ставаме все по-добри и по-добри.

Кооперативно дело

VeTek Semiconductor Partner

Нашата изложба

VeTek Semiconductor Exhibition
