Защо 3C-SIC се откроява сред много SIC полиморфи? - Полупроводник Vetek

Фона наSic


Силициев карбид (sic)е важен прецизен полупроводников материал от висок клас. Поради добрата си висока температурна устойчивост, устойчивост на корозия, устойчивост на износване, високотемпературни механични свойства, устойчивост на окисляване и други характеристики, той има широки перспективи за приложение във високотехнологични полета като полупроводници, ядрена енергия, национална отбрана и космическа технология.


Досега повече от 200SIC кристални структуриса потвърдени, основните видове са шестоъгълни (2H-SIC, 4H-SIC, 6H-SIC) и кубичен 3C-SIC. Сред тях приравнените структурни характеристики на 3C-SIC определят, че този тип прах има по-добра естествена сферичност и плътни характеристики на подреждане, отколкото α-SIC, така че има по-добра работа в прецизното смилане, керамичните продукти и други полета. Понастоящем различни причини доведоха до неуспех на отличните характеристики на 3C-SIC нови материали за постигане на мащабни индустриални приложения.


Сред много SIC политипове 3C-SIC е единственият кубичен политип, известен още като β-SIC. В тази кристална структура Si и C атомите съществуват в решетката в съотношение едно към едно и всеки атом е заобиколен от четири хетерогенни атома, образувайки тетраедрична структурна единица със силни ковалентни връзки. Структурната характеристика на 3C-SIC е, че диатомичните слоеве Si-C са многократно подредени в реда на ABC-ABC-…, а всяка единична клетка съдържа три такива диатомични слоя, които се наричат ​​C3 представяне; Кристалната структура на 3C-SIC е показана на фигурата по-долу:




Crystal Structure and Application Fields of 3C SiC















Понастоящем силиций (SI) е най -често използваният полупроводников материал за захранващи устройства. Поради работата на SI, устройствата за захранване на базата на силиций са ограничени. В сравнение с 4H-SIC и 6H-SIC, 3C-SIC има най-високата теоретична електронна мобилност на стайна температура (1000 cm · v-1· S-1), и има повече предимства в приложенията на MOS устройства. В същото време 3C-SIC има и отлични свойства като високо напрежение на разрушаване, добра топлопроводимост, висока твърдост, широка лента, висока температурна съпротивление и съпротивление на радиацията.

Следователно, той има голям потенциал в електрониката, оптоелектрониката, сензорите и приложенията при екстремни условия, насърчава разработването и иновациите на свързаните технологии и показва широк потенциал за приложение в много области:


Първо: Особено във високо напрежение, високочестотна и висока температурна среда, високото напрежение на разрушаване и високата мобилност на електрон на 3C-SIC го правят идеален избор за производствени устройства за захранване като MOSFET.

Второ: Прилагането на 3C-SIC в наноелектрониката и микроелектромеханичните системи (MEMS) се възползва от съвместимостта му със силиконовата технология, което позволява производството на наноразмерни структури като наноелектроника и наноелектромеханични устройства.

Трето: Като широк материал за полупроводници, 3C-SIC е подходящ за производството на сини светлинни диоди (светодиоди). Прилагането му в осветлението, технологията на дисплея и лазерите привлече вниманието поради високата му светеща ефективност и лесния допинг [9].         Четвърто: В същото време 3C-SIC се използва за производство на чувствителни към позицията детектори, особено чувствителни към лазерна точка детектори на базата на страничния фотоволтаичен ефект, които показват висока чувствителност при условия на нулева отклонение и са подходящи за прецизно позициониране.


Метод за подготовка на 3C SIC хетероепитаксия


Основните методи за растеж на хетероепитаксиалния хетероепитаксиал включват химическо отлагане на пари (ССЗ), Епитаксия на сублимацията (SE), Епитаксия на течна фаза (LPE), Времето на молекулярния лъч (MBE), разпръскване на магнетрона, и т.н. CVD е предпочитаният метод за 3C-SIC EPITAXY и REAPORIABLE и REAPIALLES, ПОДДЪРЖАНЕ НА ТЕМПЕАНТЪР, ПОЛЗВАНЕ НА ГАРА, ИЗПЪЛНЕНИЕ И РЕЙНЦИЯ И И т.н. CVD е предпочитаният метод за 3C-SIC налягане и разпръскване на камари и разстояние, и т.н. Оптимизирайте качеството на епитаксиалния слой).

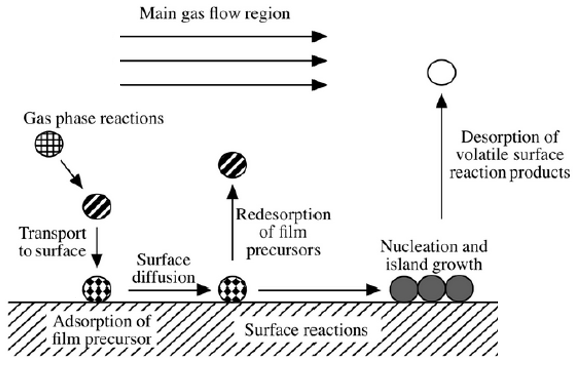

the schematic diagram of CVD

Химическо отлагане на пари (CVD): Съставен газ, съдържащ Si и C елементи, се предава в реакционната камера, нагрява се и се разлага при висока температура, а след това Si атоми и С атоми се утаяват върху субстрата на Si или 6H-SIC, 15R-SIC, 4H-SIC субстрат. Температурата на тази реакция обикновено е между 1300-1500 ℃. Общите източници на Si са SIH4, TCS, MTS и др., А C източниците са главно C2H4, C3H8 и др., А H2 се използва като носител на газ.


Процесът на растеж включва главно следните стъпки:

1. Източникът на реакция на газовата фаза се транспортира в основния поток на газ към зоната на отлагане.

2. Реакцията на газовата фаза се осъществява в граничния слой, за да се генерират прекурсори на тънки филми и странични продукти.

3. Процесът на валежи, адсорбция и напукване на предшественика.

4. Адсорбираните атоми мигрират и реконструират върху повърхността на субстрата.

5. Адсорбираните атоми се нуклеират и растат върху повърхността на субстрата.

6. Масовият транспорт на отпадъчните газове след реакцията в основната зона на потока на газа и се изважда от реакционната камера.



Чрез непрекъснат технологичен прогрес и задълбочено изследване на механизма, 3C-SIC хетероепитаксиалната технология се очаква да играе по-важна роля в полупроводниковата индустрия и да насърчи развитието на високоефективни електронни устройства. Например, бързият растеж на висококачествения филм с дебелина 3C-SIC е ключът към задоволяване на нуждите на устройствата с високо напрежение. Необходими са допълнителни изследвания за преодоляване на баланса между темповете на растеж и равномерността на материала; В комбинация с прилагането на 3C-SIC в хетерогенни структури като SIC/GAN изследват потенциалните му приложения в нови устройства като електроника на силата, оптоелектронна интеграция и обработка на квантова информация.


Сделките полупроводник осигуряват 3CSic покритиевърху различни продукти, като графит с висока чистота и силициев карбид с висока чистота. С повече от 20 години опит в научноизследователската и развойна дейност, нашата компания избира високо съвпадащи материали, като напримерАко EPI приемник, По този начин епитаксиалният Undertaker, GAN на Si EPI SOSCEPTOR и др., Които играят важна роля в процеса на производство на епитаксиален слой.


Ако имате някакви запитвания или се нуждаете от допълнителни подробности, моля, не се колебайте да се свържете с нас.
