Увеличаване на производствения добив: Защо CVD Solid SiC е най-добрият избор за критични части на камерата

В усъвършенстваното производство на полупроводници, индустрията е изцедила всяка капка производителност от настройките "графитно + SiC покритие". Работеше години наред, но докато навлизаме в 3nm и отвъд, този стар интерфейс между субстрата и щита се превръща в огромно главоболие. Несъответствието на CTE вече не е само теоретичен проблем – това е убиец на добива, причинявайки микропукнатини, които просто няма да изчезнат.

Ето защо преминаването към монолитен CVD Solid SiC е повече от просто тенденция; това е механична необходимост. Преминаваме от проста повърхностна обработка към цялостен структурен материал, отгледан от земята.

1. Основен процес: Синтезиране на твърд SiC с висока чистота CVD

Производството на чист CVD Solid SiC слитък е напълно различен звяр в сравнение със стандартното отлагане. Започва с метилтрихлоросилан (MTS), но магията се случва в стабилността на реакцията във времето.

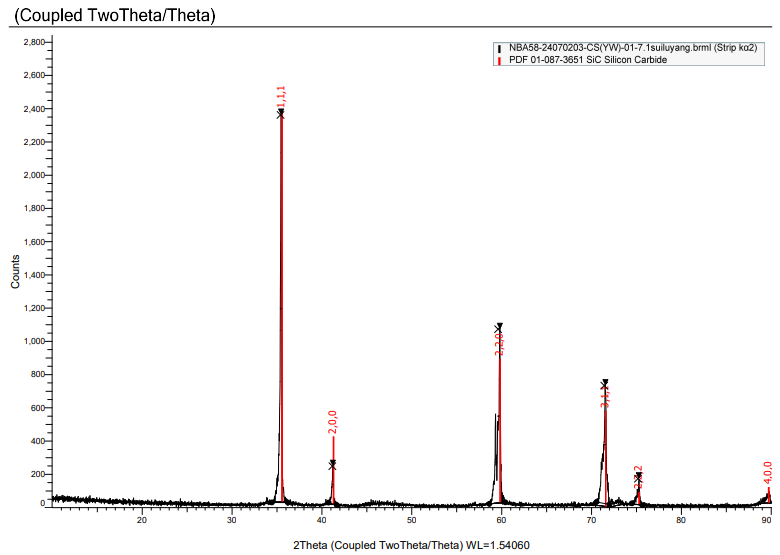

• Парна фаза към насипно състояние:Гледаме температури, достигащи тази сладка точка от 1200°C+, където силициевите и въглеродните атоми се заключват в плътна бета-SiC решетка.
• Факторът време:За разлика от бързото покритие от 100 μm, твърдата част отнема дни – понякога седмици – непрекъснат, стабилен растеж. Не можете да бързате с физиката.

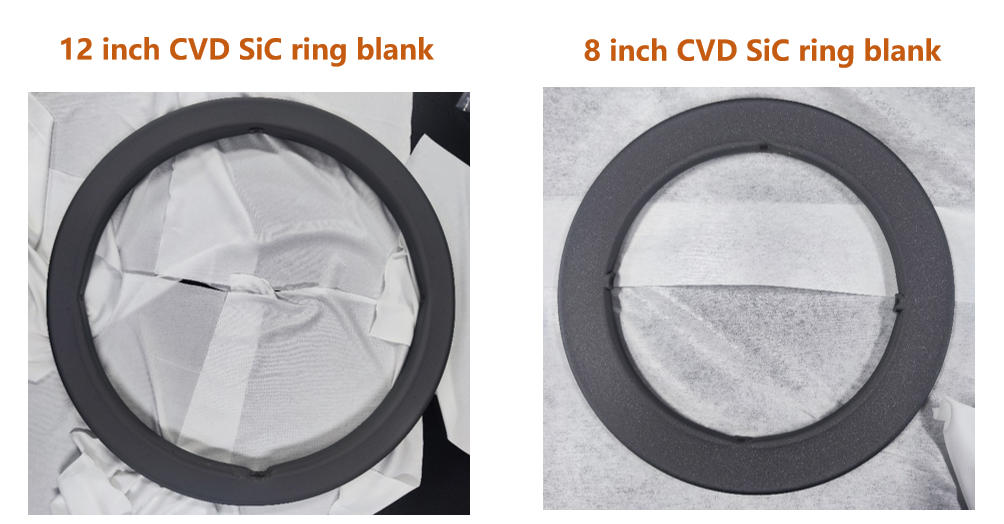

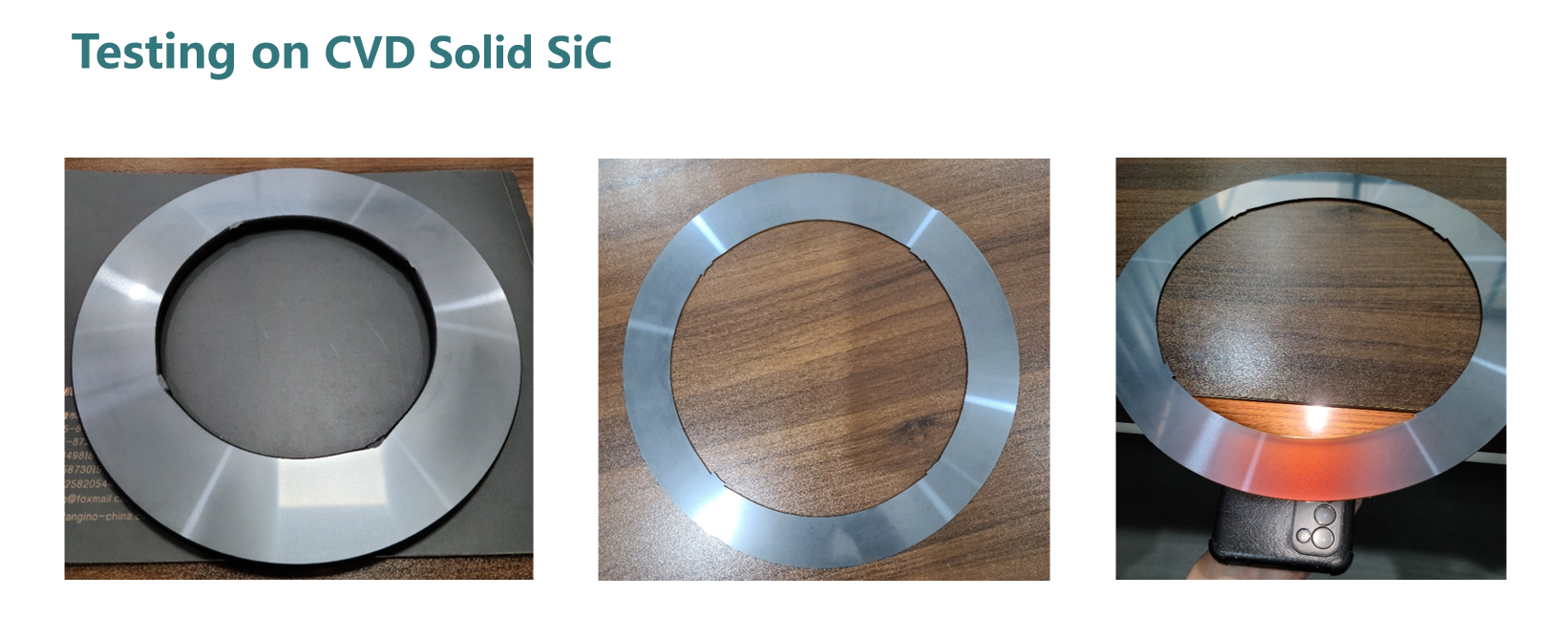

• Прецизно инженерство:След като растежът приключи, субстратът се отстранява, за да се получи чист CVD Solid SiC слитък. След това този блок се подлага на механична обработка с диамантен инструмент, за да се произведат части с висока толерантност, като CVD Solid SiC Focus Rings.

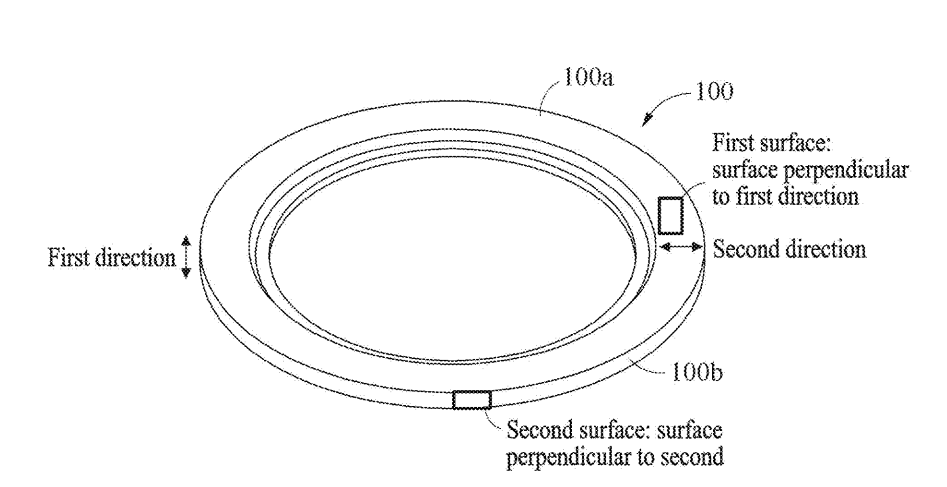

Структурна диаграма:Както е показано на фигурата, производството на CVD Solid SiC компоненти изисква абсолютен контрол върху геометричната ориентация. Чрез оптимизиране на параметрите на отлагане ние гарантираме, че материалът притежава изключително последователни физически свойства във всички измерения (Първа и Втора посоки). Тази структурна стабилност гарантира, че частите поддържат изключителна плоскост и перпендикулярност на повърхността след машинна обработка, отговаряйки перфектно на строгите допуски на 8-инчови и 12-инчови производствени линии с голям обем.

2. Защо да изберете CVD Solid SiC?

В сравнение със синтерования SiC или традиционните покрития, CVD Solid SiC предлага несравними предимства:

• Свръхвисока чистота (5N-7N):Тъй като това е процес в газова фаза, няма помощни средства за синтероване или метални свързващи вещества. Липсата на свързващи вещества означава липса на миграция на метални йони в оксида на вратата.

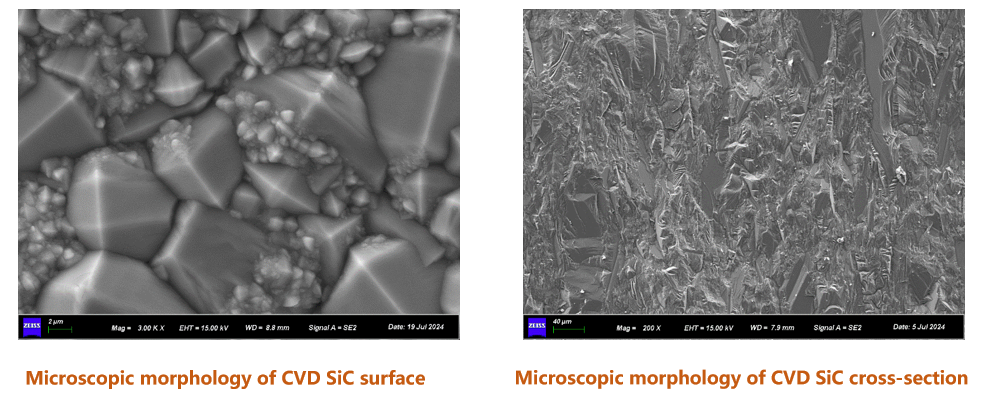

• Близка до теоретичната плътност:CVD процесът произвежда материал с практически нулева порьозност (<0,1%). Тази екстремна плътност прави CVD Solid SiC изключително устойчив на плазмена ерозия, като значително намалява генерирането на частици по време на процеса на ецване.
• Елиминиране на термичния стрес:Тъй като е монолитно парче от еднофазен бета-SiC, материалът елиминира риска от разслояване на покритието или "отлепване" по време на бързи термични цикли, драстично удължавайки средното време между почистванията (MTBC).

3. Ключови полета на приложение

CVD твърдите SiC материали с висока чистота са от съществено значение за среди с висок стрес:

• Плазмено ецване:Фокусиращи пръстени от висок клас CVD Solid SiC и газови душове осигуряват превъзходна устойчивост на CF4/O2 плазми.
• Епитаксиален растеж (EPI):Като високоефективна алтернатива за фиксатори, осигуряваща равномерно топлинно разпределение.
• Бърза термична обработка (RTP):Осигуряване на еднородност на вафлите и предотвратяване на замърсяване по време на екстремни температурни рампи.

4. Заключение

Въпреки че процесът на CVD Solid SiC включва по-висок начален праг на производство, всеобхватната възвръщаемост на инвестициите (ROI) е ясна. Чрез значително удължаване на експлоатационния живот на критични консумативи и намаляване на процентите на скрап от вафли, CVD Solid SiC дава възможност на фабриките да постигнат дългосрочно намаляване на разходите и повишаване на ефективността.
