Защо TaC покритието се превръща в предпочитан избор за полупроводникови графитни компоненти

Тъй като полупроводниковата индустрия се стреми към по-големи диаметри на пластини, по-високи работни температури и все по-строги бюджети за замърсяване, изискванията към графитните компоненти нараснаха значително. Вече не се очаква тигелите, фиксаторите, нагревателите, направляващите пръстени и държачите за семена да издържат на топлина – те също трябва да поддържат формата си, да потискат отделянето на примеси и да оцеляват при продължителни работи в агресивно реактивни атмосфери.

За да се справят с тези предизвикателства, покритията от танталов карбид (TaC) с химическо отлагане на пари (CVD) се очертаха като силно обещаващо решение за защита на графитни части в усъвършенствани производствени линии за полупроводници. Тази статия разглежда защо TaC покритията привличат нарастващ интерес и как те допринасят за по-стабилни процеси, по-дълъг живот на частите и по-добра обща ефективност на производството.

Защо графитните компоненти се нуждаят от защитни слоеве

Графитът отдавна е основен материал за високотемпературен полупроводников хардуер, благодарение на добрата си топлопроводимост, ниска плътност и лесна обработка. Но голият графит има добре познати слабости, когато е изложен на суровите условия в процесните камери:

• Разграждане на повърхността при екстремни температури
• Химическа атака от водород, амоняк и други реактивни газове
• Отделяне на въглеродни частици
• Миграция на примеси в растящи кристали или епитаксиални филми
• Постепенно изменение на размерите след много топлинни цикли

Тези проблеми стават особено критични в процеси като:

• Обемно нарастване на SiC чрез PVT
• SiC епитаксия
• GaN MOCVD
• Растеж на кристали AlN
• Настройки на високотемпературно термично поле

Със свиването на геометрията на устройството и затягането на изискванията за производителност, дори незначително замърсяване или леко износване на графитни части може директно да повлияе на добивите на пластини и крайната надеждност на устройството.

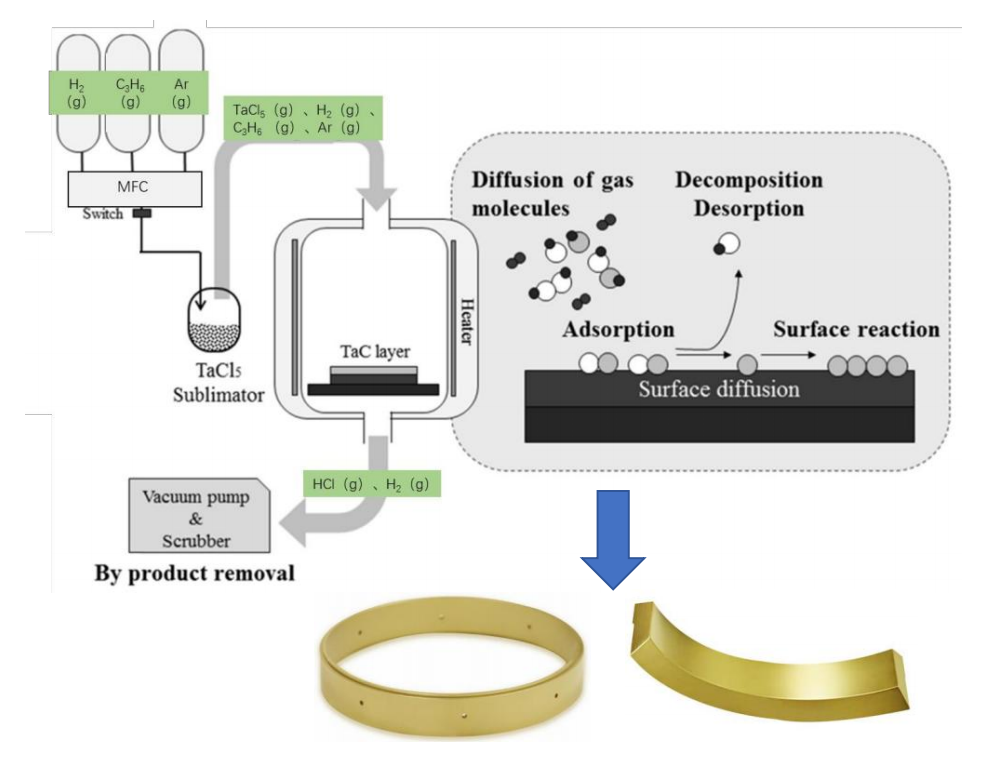

Какво точно е TaC покритие?

Танталовият карбид (TaC) е ултра-огнеупорна керамика с точка на топене около 3880°C – една от най-високите известни. Той съчетава забележителна термична стабилност с изключителна химическа инертност, което го прави естествен кандидат за екраниране на графитни повърхности, които виждат агресивни полупроводникови среди.

Вместо да замени изцяло графита, TaC се прилага като плътен, тънък слой чрез CVD. Това ви дава най-доброто от двата свята:

• Графитът осигурява топлопроводимост, ниска маса и механична опора.
• Слоят TaC действа като здрава бариера срещу химическа ерозия и отделяне на примеси.

Крайният резултат е компонент, който може да издържи при условия, които бързо биха разградили обикновения графит.

Основни предимства на CVD TaC покритие

(1) Изключителна устойчивост на високи температури

Много полупроводникови процеси протичат между 1500°C и доста над 2500°C – температури, които тласкат повечето материали до техния предел. TaC запазва своята структурна цялост в този диапазон и ефективно изолира основния графит от термично разграждане през много производствени цикли.

(2) Превъзходна химическа устойчивост

Една от забележителните характеристики на TaC е способността му да издържа на корозивни газове, които разяждат други покрития. На практика той показва значително по-добра устойчивост от конвенционалните защитни слоеве, когато е изложен на:

• Водород (H₂)
• Амоняк (NH3)
• Силиконови пари
• Реактивни метални пари

Тази подобрена химическа издръжливост се превръща директно в по-малко замени на части и по-предвидими производствени серии.

(3) По-нисък риск от замърсяване

Тъй като целите за качество на кристалите и плътност на дефектите стават все по-строги, поддържането на околната среда на процеса чиста е от първостепенно значение. Добре отложеното TaC покритие образува почти непропусклива бариера, която помага за намаляване на:

• Освобождаване на въглерод от графитното тяло
• Дифузия на метални примеси
• Лющене на частици
• Грапавост на повърхността с течение на времето

По-чистите условия поддържат кристали с по-високо качество и по-добра повторяемост от серия до серия.

(4) Удължен експлоатационен живот

Подмяната на части с термично поле е скъпа - не само като материали, но и като престой и усилия за преквалификация. Тъй като TaC покритието забавя повърхностната корозия и износването толкова ефективно, много покрити графитни компоненти издържат значително по-дълго от техните непокрити аналози. Това означава по-малко прекъсвания и по-ниски общи оперативни разходи.

(5) Силна адхезия към основата

Съвременните CVD процеси отлагат TaC атом по атом върху графитната повърхност, което води до отлично междуфазово свързване. За разлика от механичните покрития или покритията, нанесени със спрей, CVD ви дава:

• Плътна микроструктура без пори
• Еднаква дебелина дори при сложни форми
• Надеждна адхезия, която издържа на многократни термични цикли
• Добро покритие на ъгли и вдлъбнатини

Тази устойчивост е критична за производствени среди, където последователността не подлежи на обсъждане.

Типични употреби на графитни части с TaC покритие

С напредването на технологията компонентите с TaC покритие намират своя път във все повече и повече полупроводникови приложения. Често срещаните примери включват:

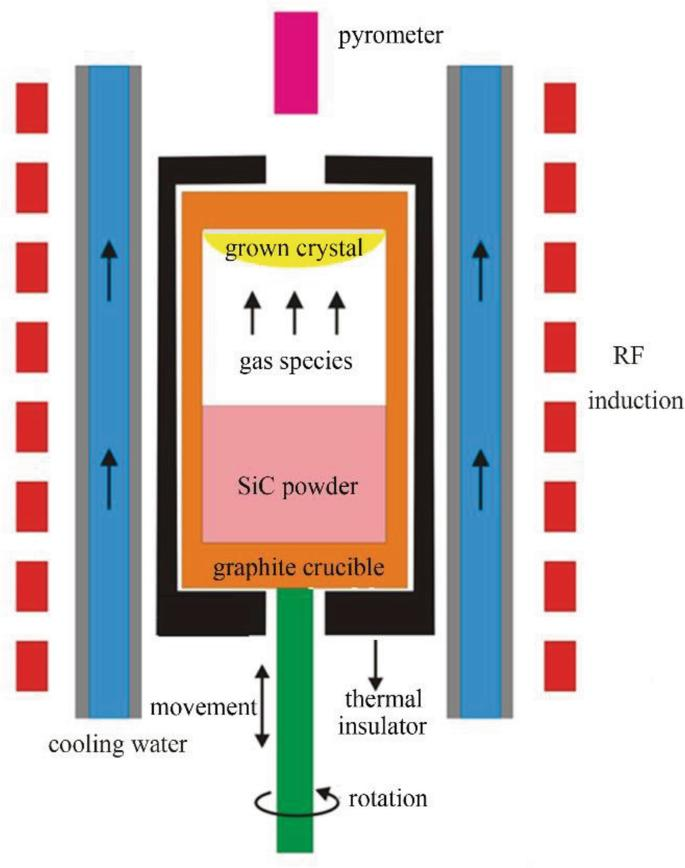

SiC кристален растеж (PVT)

Покрити с TaC тигели, държачи за семена, водещи пръстени и пръстени за тигели сега се използват широко за намаляване на примесите в камерата за растеж, като същевременно се удължава експлоатационният живот на хардуера на горещата зона.

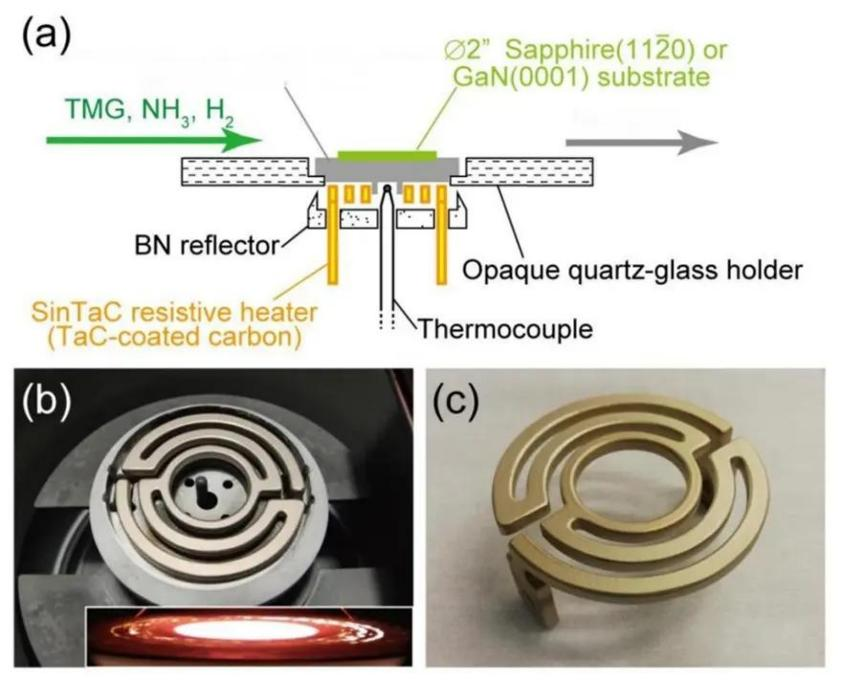

GaN MOCVD системи

Графитните нагреватели с TaC покритие осигуряват стабилна топлинна мощност и са устойчиви на корозия от амоняк и водород по време на GaN епитаксия, като помагат за поддържане на еднакви температурни профили при дълги кампании.

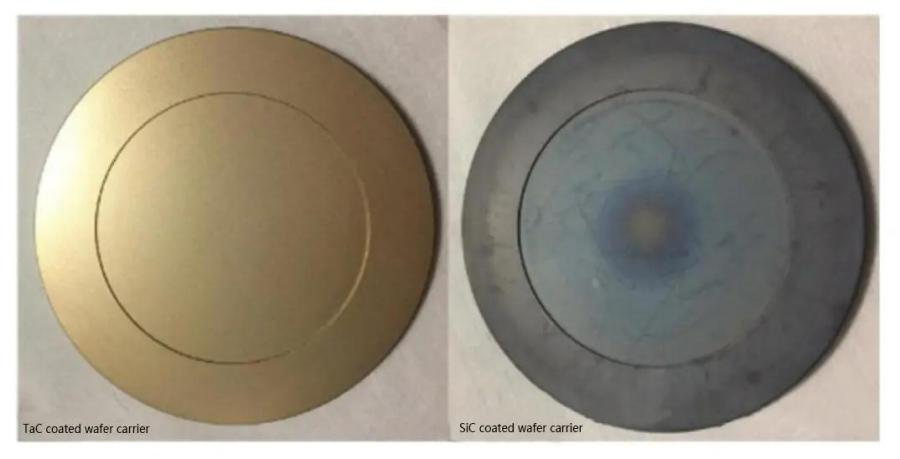

Епитаксиални токоприемници (пластинови носители)

Сцепторите виждат повтарящи се топлинни удари и излагане на корозивни газове. TaC покритието им дава много по-добър шанс да оцелеят много пъти без влошаване на повърхността.

Друго високотемпературно полупроводниково оборудване

Допълнителните употреби включват растеж на кристали AlN, силициева епитаксия, компоненти с общо термично поле и дори някои усъвършенствани инструменти за обработка на керамика.

Защо CVD методът има значение

Не всички TaC покрития са еднакви. Сред различните техники за отлагане, CVD широко се счита за златен стандарт за работа с полупроводници, защото осигурява:

• Много висока плътност и ниска порьозност
• Отлична чистота (критично за процеси, чувствителни към замърсяване)
• Прецизен, повтарящ се контрол на дебелината
• Равномерно покритие върху сложни геометрии на части
• Устойчиво свързване към графитния субстрат

За приложения, където последователността и надеждността са всичко, CVD се откроява като ясният избор.

Поглед напред: Ролята на графита с TaC покритие

С насочването на индустрията към:

• 8-инчови SiC пластини
• GaN устройства с по-висока мощност
• По-напреднали съставни полупроводници
• По-дълги производствени кампании
• По-строги изисквания за чистота

графитните компоненти ще се сблъскат само с по-голям стрес. TaC покритието излиза отвъд просто защитен слой – то все повече се възприема като ключов фактор за производство от следващо поколение. Компаниите, които са сериозни за повишаване на добивите, максимизиране на времето за работа на инструмента и удължаване на живота на частите, вече гледат на графит с TaC покритие като стратегическа част от тяхната дългосрочна оптимизация на процеси.

Заключение

Нарастващото приемане на TaC покрития отразява проста реалност: полупроводниковата индустрия се нуждае от материали, които могат да се справят с все по-взискателните условия. Съчетавайки термичните предимства на графита с химическата устойчивост на танталовия карбид, частите с CVD-TaC покритие предлагат практичен път към намалено замърсяване, по-дълъг живот на компонентите и по-стабилни производствени цикли. Тъй като технологиите за растеж на кристали и епитаксия продължават да напредват, TaC покритията са готови да играят още по-голяма роля в широк спектър от етапи на производство на полупроводници.

Често задавани въпроси

1. TaC покритието по-добро ли е от обикновения графит?

За повечето високотемпературни полупроводникови процеси, да – TaC покритието осигурява значително по-добра защита срещу корозия, замърсяване и механично износване, което обикновено води до много по-дълъг експлоатационен живот.

2. Кои индустрии използват графит с TaC покритие?

Основно производство на полупроводници, включително растеж на кристали SiC, GaN MOCVD, силициева епитаксия и усъвършенствани системи за термично поле.

3. Защо CVD е предпочитано за прилагане на TaC?

CVD произвежда плътни слоеве с висока чистота с отлична адхезия и еднородност на дебелината - точно това, което изискват взискателните полупроводникови приложения.

4. Какви видове графитни части могат да бъдат покрити с TaC?

Типичните кандидати включват тигели, фиксатори, държачи за семена, водещи пръстени, нагреватели, тави и други графитни части, изложени на високи температури и реактивни газове.
