Какво представлява покритието от силициев карбид (SiC)? Свойства, CVD процес и приложения

Подробно резюме

A покритие от силициев карбид (SiC покритие)е плътен SiC слой, отложен върху повърхността на компонента, обикновено графит с висока чистота, за създаване на химически устойчив и термично стабилен интерфейс на процеса. В полупроводниковото оборудване покритието обикновено се произвежда отхимическо отлагане на пари (CVD).

Изпълнението му идва от комбинираната система награфитен субстрат, CVD слой SiC, геометрия на компонента и среда на реактора.

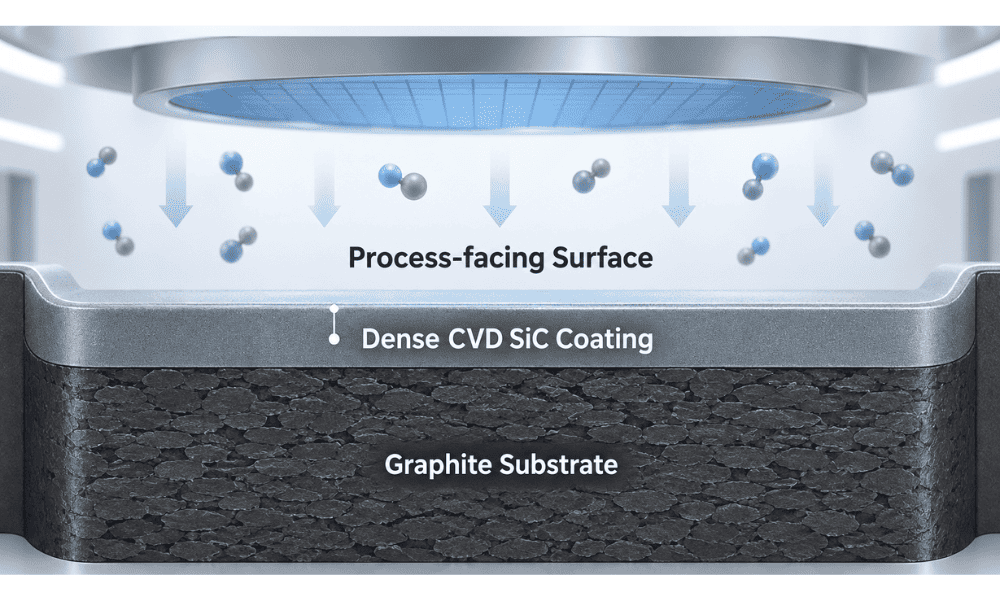

1. Какво е покритие от силициев карбид?

Графитът се използва широко за полупроводникови части с горещи зони, тъй като се обработва и е термично стабилен. Голият графит обаче може да реагира с технологичните газове, да се окислява, да освобождава примеси или да генерира частици, докато повърхността се разгражда.

CVD SiC променя състоянието на повърхността. Силициевият карбид се отлага като плътен поликристален слой върху обработеното графитно тяло, създавайки бариера между графита и околната среда на процеса.

Процесен газ / Вафла → Плътна CVD SiC повърхност → SiC/графитен интерфейс → Графитно тяло с висока чистота

Графитът осигурява структурното тяло, термичната маса и обработваемостта; SiC осигурява обърната към процеса повърхност. Интерфейсът трябва да издържи на отлагане, охлаждане и повтарящи се цикли на реактора.

SGL Carbon описва търговски SiC покрития като плътни, устойчиви на износване и корозия CVD слоеве, отложени върху изостатичен графит, с приложения, обхващащи растеж на полупроводникови кристали, епитаксия на силиций/SiC иMOCVD.

Ето защо частите с покритие от SiC от полупроводников клас трябва да се оценяват катосистеми от инженерни материали, а не просто като „графит с покритие“.

CVD SiC покритие срещу твърд SiC

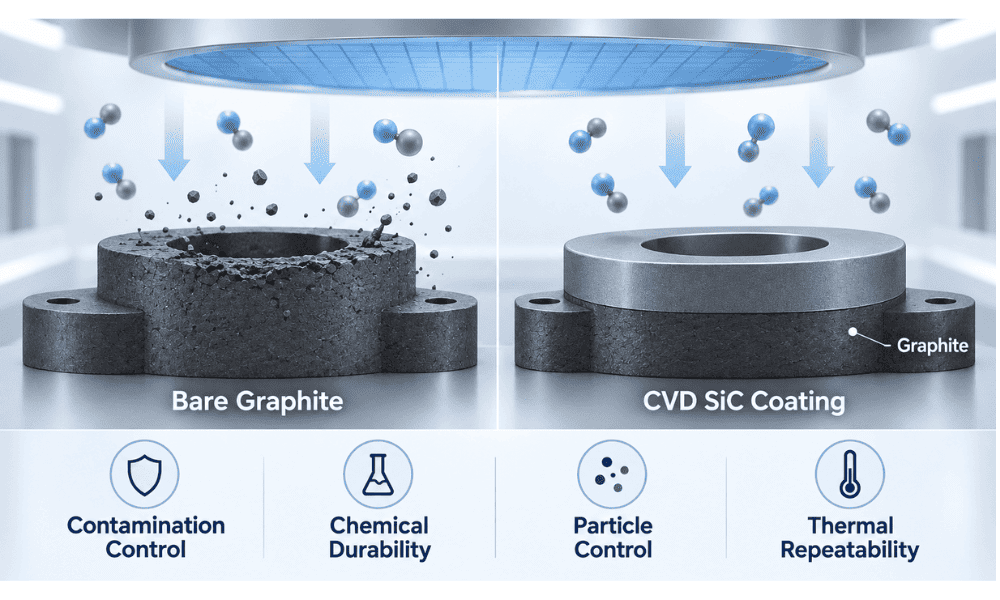

2. Защо графитът е покрит със SiC в полупроводниковото оборудване?

Целта е да се комбинират производствените и термичните предимства на графита с повърхност, по-подходяща за взискателни полупроводникови условия.

Графитен приемник или носител за пластини може да бъде машинно обработен до строги допуски и сложни джобове. След това CVD SiC защитава повърхността, изложена на технологични газове и почистване. Тази комбинация адресира четири основни проблеми.

Контрол на замърсяването.Плътната повърхност с висока чистота помага за изолирането на основния графит от средата на пластината.

Химическа устойчивост.Епитаксия и MOCVD използват агресивни прекурсори и почистваща химия; SiC подобрява устойчивостта в сравнение с експонирания графит.

Контрол на частиците.Пукнатини, лющене или деградация на повърхността могат да станат източници на частици, така че целостта на покритието има пряко значение за чистотата на процеса.

Термична повторяемост.Токоприемниците и носителите са част от топлинното поле на реактора. Тяхната геометрия и повърхностно състояние трябва да останат стабилни, така че температурата на пластините да остане повторяема.

Mersen идентифицира висока температура, висок вакуум, агресивни газообразни прекурсори, контрол на замърсяването и устойчивост на почистващи киселини като ключови оперативни изисквания за графитно оборудване, използвано в епитаксия и MOCVD. Той също така подчертава графит/SiC CTE съвместимост като важна за целостта на покритието.

Това обяснява защо качеството на покритието не може да бъде отделено откачество на графита, точност на размерите или условия на реактора. Химически отличен SiC слой върху деформиран или лошо проектиран компонент все още може да доведе до лоша производителност на процеса.

3. Как се произвежда CVD покритие от силициев карбид?

Типичната производствена верига е:

Избор на графит → Прецизна обработка → Пречистване → Подготовка на повърхността → CVD отлагане на SiC → Инспекция

Графитът е избран за чистота, микроструктура и термично поведение, след което е обработен преди нанасяне на покритие, тъй като плоскостта, дълбочината на джоба и геометрията на ръба влияят върху крайните размери и равномерността на покритието.

По време на CVD газообразните прекурсори влизат във високотемпературен реактор. Реактивните частици достигат графитната повърхност, където SiC се заражда и прераства в непрекъснат слой.

SGL Carbon съобщава публично за типични температури на отлагане на SiC от приблизително1200–1300°Cза търговския процес на покритие. Той отчита β-SiC или кубичен 3C-SiC за една покривна система.

Скорошни изследвания на CVD-SiC-покрити графитни фиксатори допълнително демонстрират, че структурата на покритието зависи силно от условията на обработка.

А 2026Научни докладипроучване изследвано отлагане от1100 до 1350°C, заедно с промените в налягането и съотношението H₂/MTS. Изследователите наблюдават значителни промени в морфологията на покритието, грапавостта, стехиометрията и твърдостта, демонстрирайки връзката между:

CVD параметри → SiC микроструктура → Свойства на покритието → Ефективност на компонента.

Важният инженерен урок е това“CVD SiC” не е един фиксиран материал.

Спецификация като:

„100 μm SiC покритие“

описва само дебелината.

Той не дефинира напълно:

l чистота;

l порьозност;

l зърнеста структура;

l грапавост на повърхността;

l равномерност на покритието;

l качество на интерфейса;

l остатъчно напрежение.

За полупроводниковото оборудване тези фактори могат да бъдат толкова важни, колкото и номиналната дебелина.

Често срещани дефекти на покритието

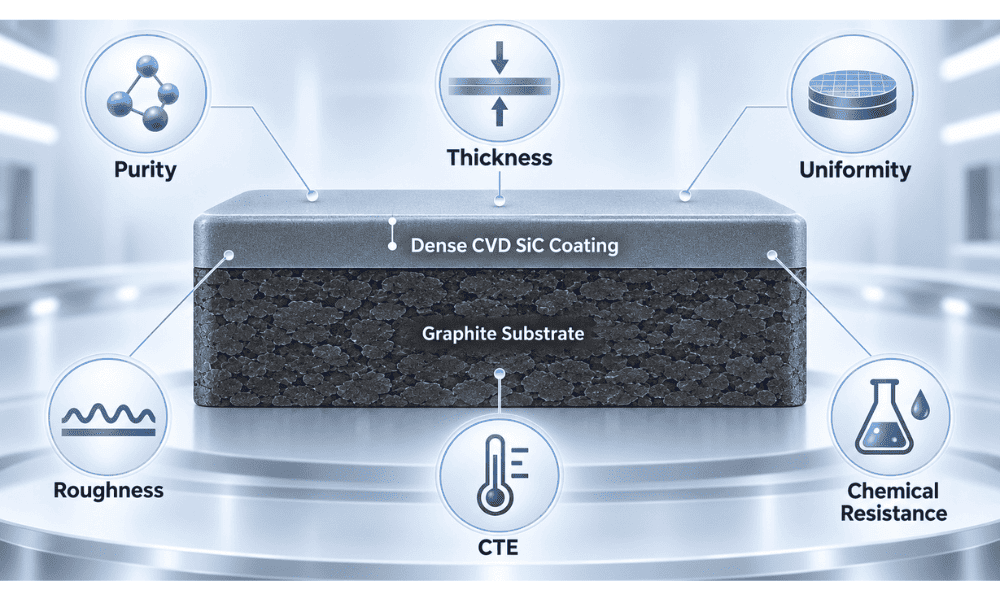

4. Кои свойства на SiC покритието са най-важни?

За използването на полупроводници най-полезните свойства са тези, свързани с контрола на замърсяването, стабилността на процеса и живота на компонентите.

Като публичен комерсиален бенчмарк SGL Carbon докладва за едно SiC покритие обемна плътност приблизително3,2 g/cm³, твърдост на40 GPa, топлинно разширение на4,3 × 10^-6 K^-1от 100–600°C и типична дебелина на покритието от100 μm. Тези стойности са по-скоро примерни, отколкото универсални спецификации на полупроводници.

Два параметъра заслужават специално внимание:дебелина на покритието и КТР.

1. По-дебелото SiC покритие не е автоматично по-добро.

Допълнителната дебелина може да осигури по-голяма защитна бариера, но също така може да промени размерите на компонентите и да увеличи натрупаното остатъчно напрежение. Това става важно за сенцепторите иносители за вафликъдето дълбочината на джоба, плоскостта и геометрията на ръба са критични за процеса.

2. Съвпадението на CTE е също толкова важно.

SiC се отлага при висока температура и след това се охлажда заедно с графитния субстрат. Ако SiC и графитът се разширяват и свиват по различен начин, механичното напрежение се развива близо до интерфейса.

Опростен път на отказ е:

CTE несъответствие → Остатъчно напрежение → Микропукнатини → Разпространяване на пукнатини → Деламинация → Частици / Изложен графит

Този механизъм обяснява защо повредата на покритието не винаги може да бъде разрешена просто чрез увеличаване на дебелината.

А 2026Ceramics Internationalпроучване специално изследва SiC, отложен върху графит при 1260°C, 1280°C и 1320°C и установи, че температурата на отлагане повлиява микроструктурата и междуфазната адхезия.

Следователно качеството на покритието трябва да се оценява по комбинацията от:

Чистота + Микроструктура + Еднородност + Цялост на интерфейса + Геометрия

а не само дебелината.

5. Къде се използва графитът с SiC покритие и как трябва да бъде избран?

Най-силните приложения са компоненти, които са изправени пред висока температура, реактивна химия и строги изисквания за ниво на пластини.

1. Силициева епитаксия

Покритите със SiC графитни токоприемници поддържат пластините, докато участват в преноса на топлина. Плоскостта, геометрията на джоба, еднородността на покритието и състоянието на повърхността могат да повлияят на температурата на пластината и епитаксиалната еднородност.

Следователно покритието е част от по-широка топлинна система:

Нагревател / Източник на енергия → Токоприемник → Термична граница на пластина → Температура на пластина → Епитаксиален растеж

2. Епитаксия от силициев карбид

SiC епитаксият поставя особено високи изисквания към материалите с термично поле. Токоприемниците, пръстените и свързаните с тях компоненти трябва да поддържат химическа стабилност, ниско замърсяване и постоянство на размерите чрез многократна работа при висока температура.

3. GaN и LED MOCVD

Носителите на пластини MOCVD и сателитните платформи работят в среди, богати на прекурсори, където разпределението на температурата на носителя влияе върху условията на растеж в пластината.

Промените в геометрията на носителя или състоянието на повърхността могат да допринесат за вариации в:

l температура на вафлата;

l темп на растеж;

l дебелина на филма;

l състав;

l еднаквост от вафла до вафла.

Mersen конкретно идентифицира графит с високочисто SiC покритие, равномерно термично поведение, устойчивост на агресивни газове и издръжливост срещу химическо почистване на място като важни изисквания за епитаксиални приложения.

4. Други високотемпературни процеси

Избрани RTP/RTA, CVD, ALD и други компоненти с термично поле могат също да използват графит с SiC покритие, когато температурата, химията, рискът от замърсяване и геометрията го оправдават.

Изборът трябва да започне среактор и процес, а не обща спецификация на покритието.

Определете:

l модел на процес и реактор;

l размер на вафла;

l работна температура;

l технологични и почистващи газове;

l съставен чертеж;

l изискване за графит;

l критични размери и плоскост;

l дебелина на покритието;

l грапавост на повърхността;

l изисквания за проверка.

Най-полезният RFQ задава един централен въпрос:

Какво трябва да прави този компонент вътре в реактора?

След това SiC покритието може да бъде проектирано около действителната цел, а не като параметър на изолиран материал.

За епитаксия и MOCVD целта не е просто най-дълготрайното покритие. Това е компонент, способен да поддържа:

Стабилна температура на пластината + ниско замърсяване + ниско генериране на частици + повтарящ се растеж + предвидим експлоатационен живот

6. ЧЗВ

1. Каква е основната цел на покритието от силициев карбид върху графит?

Той създава високочиста, химически устойчива технологична повърхност, като същевременно запазва обработваемостта и термичните предимства на графитното тяло.

2. Защо се използва CVD за SiC покритие?

CVD позволява на SiC да расте директно върху сложни графитни повърхности и осигурява контрол върху структурата на покритието, дебелината и еднородността, когато процесът на отлагане е правилно проектиран.

3. По-дебелото SiC покритие винаги ли е по-добро?

Не. Дебелината трябва да бъде балансирана спрямо остатъчното напрежение, толеранса на размерите, геометрията на компонентите и условията на експлоатация.

4. Какво причинява напукване или разслояване на SiC покритието?

Често срещаните фактори включват несъответствие на CTE графит/SiC, остатъчно напрежение, дефекти на интерфейса, неподходящи условия на отлагане и повтарящи се топлинни цикли.

5. Каква информация е необходима за RFQ за графит с покритие от SiC?

Предоставете чертежа, модела на реактора, процеса, размера на пластината, работната температура, процесните и почистващите газове, изискването за графит, спецификацията на покритието, критичните толеранси, критериите за проверка и количеството.
