Как се нанася CVD покритие от силициев карбид върху графит?

A CVD покритие от силициев карбид (SiC).се образува чрез излагане на нагрят графитен компонент на контролирани прекурсорни газове вътре в реактор за химическо отлагане на пари. Реактивните видове достигат графитната повърхност, където SiC се заражда и прераства в плътен поликристален слой. За полупроводникови приемници и пластинови носители успешното отлагане зависи от чистотата на графита, подготовката на повърхността, температурата, налягането, газовата химия, пренос на маса, геометрията и съвместимостта на топлинното разширение.

Целта не е просто да се „покрие“ графитът, а да се създаде процесна повърхност с висока чистота с контролирана дебелина, грапавост, стехиометрия и цялост на интерфейса.

1. От графитен субстрат до готова за CVD повърхност

Процесът започва с избор на субстрат, обработка и пречистване.Изостатичен графит с висока чистотасе използва често, защото съчетава обработваемост, термична стабилност и относително еднаква микроструктура.

Основните фактори на субстрата включват чистота, плътност, порьозност, зърнеста структура и коефициент на топлинно разширение (CTE). За фиксаторите и носителите на пластини, точността на обработка е еднакво важна, тъй като дълбочината на джоба, плоскостта, геометрията на ръба и дебелината на стената могат да повлияят на газовия поток и крайното топлинно поведение.

Опростена последователност е:

Избор на графит → Прецизна обработка → Пречистване → Подготовка на повърхността → CVD отлагане → Инспекция

Преди нанасяне повърхността трябва да е чиста и подходяща за нуклеация. Замърсяване, разхлабени частици или локално увреждане на повърхността могат да нарушат ранния растеж на SiC и по-късно да се превърнат в слаби области, дупки или нееднородни области. Следователно подготовката на субстрата и нанасянето на покритието трябва да се третират като един интегриран процес.

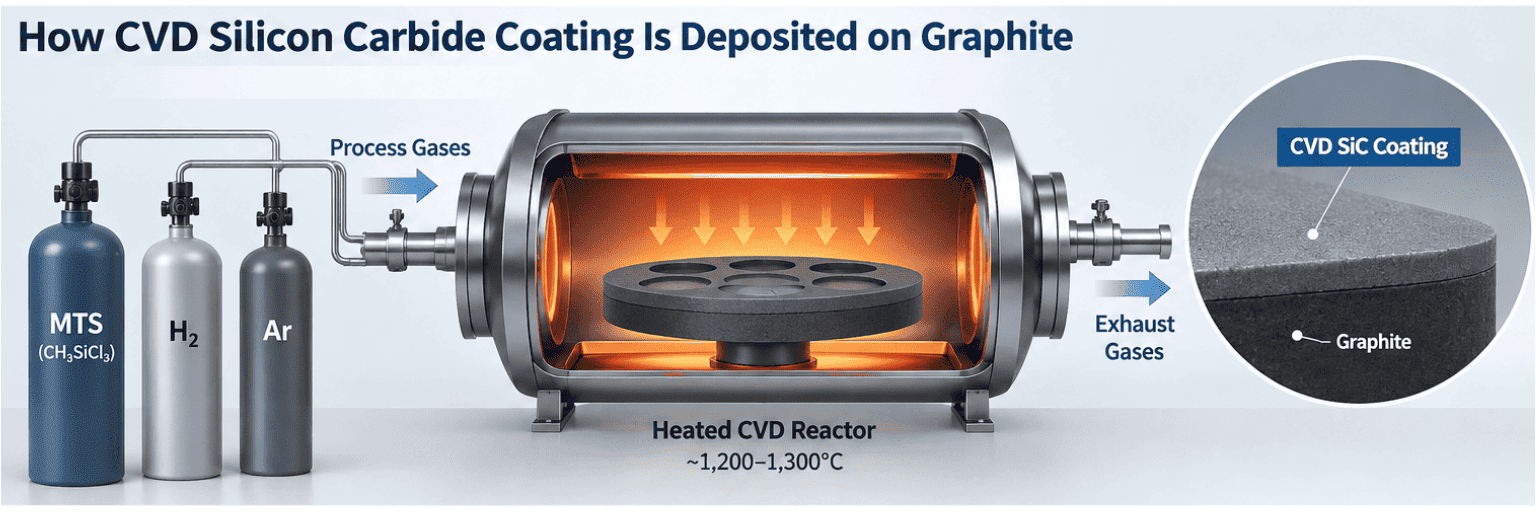

2. Как се образува SiC в CVD реактора

Широко проучен маршрут използваметилтрихлорсилан (MTS, CH3SiCl3)като прекурсор от един източник на силиций и въглерод, с водород и често аргон в газовата система. При висока температура MTS се разлага чрез газова фаза и повърхностни реакции. Реактивните частици се транспортират през граничния слой, адсорбират се върху горещата графитна повърхност, реагират и образуват твърд SiC, докато летливите странични продукти се отстраняват.

Последователността на отлагане може да се опрости като:

Доставка на прекурсор → Транспортиране на газ → Дифузия в граничния слой → Повърхностна адсорбция → Нуклеация → Растеж на зърно

Търговското CVD отлагане на SiC върху графит обикновено се извършва над около1200°C; SGL Carbon отчита типичен диапазон от1200–1300°Cза неговия процес.

А 2026Научни докладипроучване с помощта на изследвана система MTS-H21100–1350°Cи идентифицира преход в близост1,180°Cмежду по-силен контрол на повърхностната реакция и режим, при който транспортът и дифузията стават все по-важни.

При по-ниска температура кинетиката на повърхностната реакция може да ограничи отлагането. С повишаване на температурата разграждането на прекурсора се ускорява. След като повърхностните реакции са достатъчно бързи, транспортът на реактивни видове през газовия граничен слой става по-важен.

Следователно за сложните възприемчици равномерността на покритието също е aпроблем с динамиката на течностите.

3. Какво контролира растежа, дебелината и еднородността?

Качеството на CVD SiC се определя от няколко свързани променливи, а не от една „най-добра“ температура.

Температурата оказва силно влияние върху морфологията. В проучването от 2026 г. отлагането близо до1200°Cпроизвеждат плътни, добре дефинирани β-SiC зърна при тестваните условия, докато прекомерната температура насърчава по-груби структури.

Газовият състав е също толкова важен. В система MTS-H2 съотношението водород към MTS променя реакционните пътища, съдържащи въглерод и силиций. Цитираното изследване получава почти стехиометричен Si/C при anМоларно съотношение H2/MTS около 10при неговите условия; това трябва да се третира като пример за изследване, а не като универсална индустриална рецепта.

Налягането и скоростта на газа влияят върху това как реактивните видове достигат сложни характеристики. Остри ъгли, дълбоки джобове, жлебове и екранирани повърхности могат да развият различни локални условия на граничния слой, така че еднородното покритие върху плосък купон може да стане нееднородно върху фиксатор с много джобове.

Ето защоCFD и оптимизация на потока в реактораса полезни за сложни полупроводникови части.

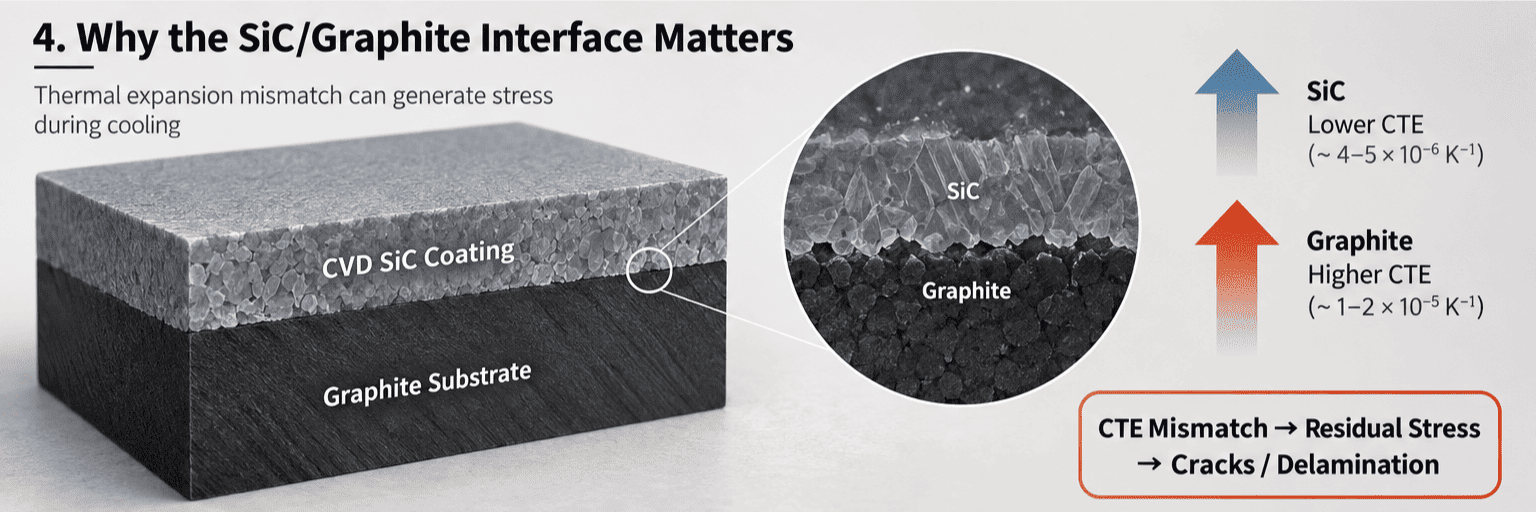

4. Защо интерфейсът SiC/графит има значение

Интерфейсът SiC/графит е основен определящ фактор за живота на покритието.

SiC се отлага при висока температура и компонентът по-късно претърпява многократно нагряване и охлаждане по време на епитаксия или MOCVD. Тъй като графитът и SiC не се разширяват еднакво, топлинното напрежение се развива по време на охлаждане и цикъл.

Опростеният път на отказ е:

CTE несъответствие + остатъчно напрежение → микропукнатини → разслояване → частици / експониран графит

Поради това добрият дизайн на покритието изисква клас графит с подходящо поведение при термично разширение, контролирано състояние на повърхността и процес на отлагане, който избягва прекомерно напрежение.

А 2026Ceramics Internationalпроучване, изследващо CVD SiC върху графит, също показа, че температурата на отлагане влияе върху микроструктурата на покритието и междуфазната адхезия.

Дебелината също има значение. По-дебел слой може да повиши защитната бариера, но също така може да промени размерите на компонентите и да увеличи натрупаното напрежение. Поради това за полупроводникови части дебелината на покритието трябва да се разглежда заедно с геометрията, плоскостта, повърхностното покритие и очакваните топлинни цикли.

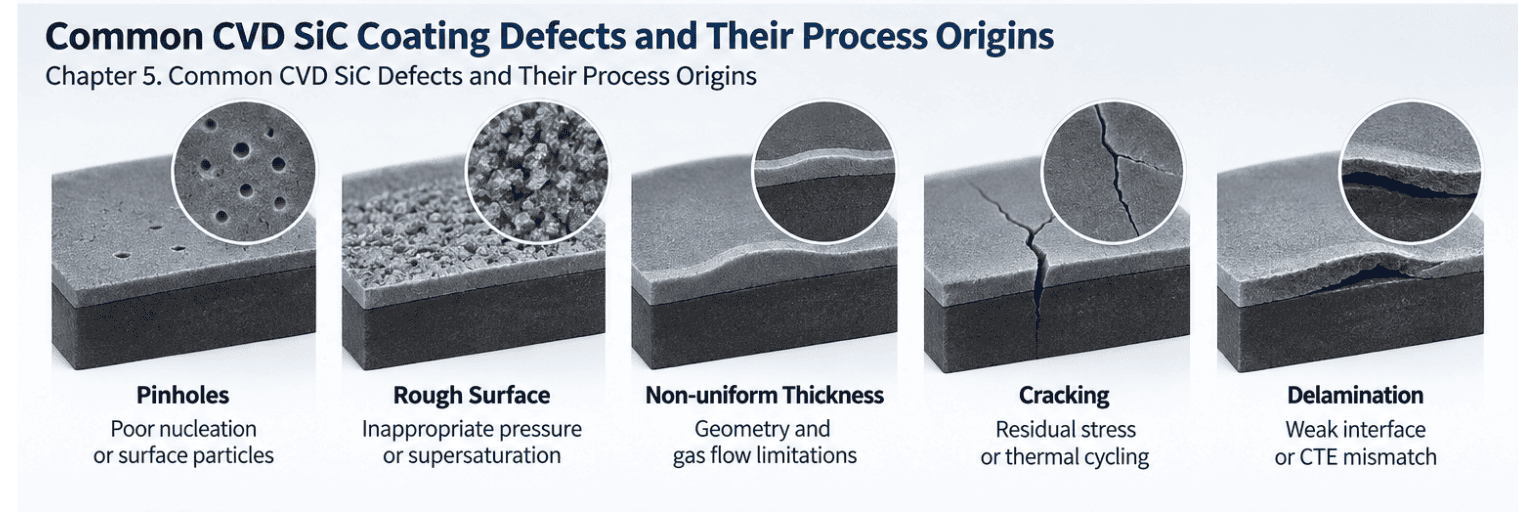

5. Често срещани CVD дефекти на SiC и техния процес на произход

Дефектите на покритието се разбират най-добре чрез свързване на видимия симптом с неговия механизъм на растеж.

Стъпала, ъгли, слепи зони и джобове за вафли могат да нарушат газовия поток. Ако реактивните видове се изчерпят, преди да достигнат защитена област, скоростта на локално отлагане може да спадне. Обратно, локално високото свръхнасищане може да насърчи груб или склонен към дефекти растеж.

Целта не е най-високата степен на отлагане. Полупроводниковото покритие изисква баланс междуплътност, чистота, стехиометрия, грапавост на повърхността, еднородност на дебелината и цялост на интерфейса.

Това е особено важно за MOCVD носители с множество джобове и епитаксиални фиксатори, където могат да съществуват различни локални условия на потока в един и същ компонент.

6. От CVD покритие до компонент от полупроводников клас

След отлагането покритието трябва да се оценява като част от готовия компонент, а не като изолиран материал.

В зависимост от приложението, квалификацията може да включва:

l Dгабаритна проверка и плоскост;

l Cдебелина на покритието и равномерност на дебелината;

l Sповърхностна грапавост;

l Mмикроскопия за пукнатини, дупчици или необичайни зърна;

l Pхасе или микроструктурен анализ;

l Pпроверка на достоверността;

l Tсъстезаемост и документация за проверка.

За епитаксия и MOCVD, покритието също трябва да оцелее в реалната производствена среда. Покритие, което изглежда приемливо веднага след отлагането, все още може да се разгради при повтарящи се термични цикли, агресивна почистваща химия или локализирани условия на реактор.

Следователно инженерната верига може да се обобщи като:

CVD рецепта → Структура на покритието → Качество на интерфейса → Геометрия на компонента → Термична / химическа стабилност → Ефективност на процеса на вафли

Тази връзка обяснява защо CVD SiC покритието трябва да се специфицира с помощта напараметри, свързани с производителността, а не само номинална дебелина на покритието.

За приемник или носител на пластини качеството на покритието в крайна сметка трябва да работи заедно с качеството на графита, прецизната обработка и геометрията на компонентите, за да поддържа стабилно термично поведение, ниско замърсяване и повторяема обработка на полупроводници.

Често задавани въпроси / RFQ

1. Какъв прекурсор обикновено се използва за CVD SiC покритие върху графит?
Метилтрихлоросиланът (MTS) е широко изследван, тъй като съдържа както силиций, така и въглерод. Действителната производствена химия и рецептите за отлагане варират според производителя, реактора и приложението.

2. Каква температура се използва за отлагане на CVD SiC върху графит?
Търговските и изследователски процеси обикновено работят над 1200°C, но оптималната температура зависи от конструкцията на реактора, налягането, химическия състав на прекурсора, степента на графит и необходимата структура на покритието.

3. Какво контролира равномерността на дебелината на SiC покритието?
Газовият поток, налягането, геометрията на компонентите, времето на отлагане, разпределението на температурата и преносът на прекурсора са от значение. Дълбоките джобове, ъглите и екранираните повърхности са особено чувствителни към местните условия на пренос на маса.

4. Защо CVD SiC покритието може да се напука или разслои?
Типичните допринасящи фактори включват остатъчно напрежение, несъответствие на CTE графит/SiC, неадекватна подготовка на интерфейса, микроструктурни дефекти на покритието и повтарящи се топлинни цикли.

5. Каква информация трябва да бъде предоставена за RFQ за CVD SiC покритие?
Предоставете 2D чертеж или 3D модел, функция на компонента, модел на реактор, условия на процеса, изискване за графит, дебелина на покритието, грапавост на повърхността, допустими отклонения на размерите, изисквания за проверка и необходимо количество.

Референции

1. SGL Carbon.SIGRAFINE® SiC покритие — CVD отлагане на SiC върху изостатичен графит, съгласуване на температурата на покритието и топлинното разширение.

2. Huo, Y. et al.Изследване на корелацията процес-структура-свойство в CVD-SiC покрития върху графитни субстрати. Научни доклади, Vol. 16, член 4150, 2026 г.

3. Ma, Q. et al.Междуфазна адхезия на CVD-SiC покрития върху графитни субстрати: Роля на температурата в микроструктурата и механичните свойства. Ceramics International, Vol. 52, 2026 г.

4. Джу, Д., Хинг, П., Браун, П., Сахай, Й.Характеризиране на покрития от силициев карбид, отглеждани върху графит чрез химическо отлагане на пари. Вестник за технологии за обработка на материали, Vol. 48, 1995 г.
