Автор | Инженер Nickwu | Инженер, отдел за модерни материали, Vetek Semiconductor

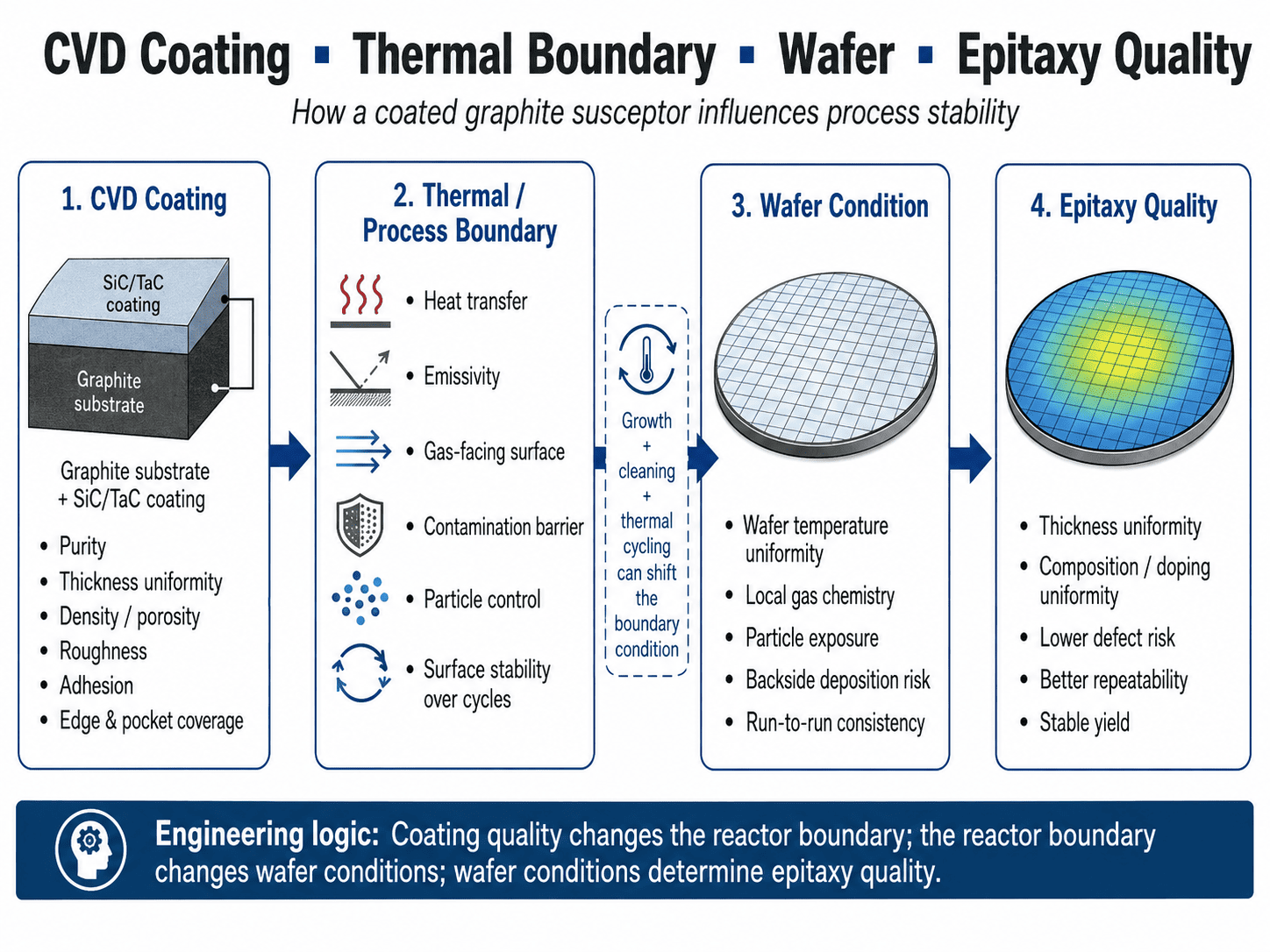

Въведение: При епитаксия графитният ток с покритие е част от термичната, химическата и замърсяващата граница на реактора. Стойността му не се крие само в дебелината на покритието, а в това колко последователно завършената част запазва температурата на пластината, стабилността на повърхността и повторяемостта чрез цикли на растеж и почистване.
Основно заключение: Дори при непроменена температура, налягане и газов поток, грапавостта на покритието, отлаганията, геометрията на джоба или влошаването на интерфейса могат да променят преноса на топлина и химията на повърхността. Следователно покритият ток трябва да се третира като критичен за процеса компонент на реактора, а не като пасивен държач на пластини.
Типичните температури на растеж илюстрират натоварването: GaN MOCVD често работи близо до 1000–1100°C, Si епитаксия около 1050–1200°C, а SiC епитаксия приблизително 1500–1700°C. Температурата на вафлата зависи от мощността на нагревателя плюс геометрията на приемника, излъчвателната способност, дълбочината на джоба, въртенето и газовия поток.
Планетарният MOCVD използва ламинарен поток и въртене на множество носители, за да подобри дебелината, състава и равномерността на допинга.[1]
Основно заключение: „100 μm покритие“ не е пълната спецификация на полупроводника. Плътността, чистотата, микроструктурата, грапавостта, CTE, разпределението на дебелината, адхезията и контролът на дефектите трябва да се разглеждат заедно, особено при джобове, ръбове, дупки и засенчени елементи, където локалното отлагане може да се различава.
|
Параметър |
CVD SiC |
CVD TaC |
|
Плътност |
~3,2–3,21 g/cm³ |
~14,3 g/cm³ |
|
CTE |
~4,3–4,5×10⁻⁶/K |
~6,3×10⁻⁶/K |
|
твърдост |
~40–42 GPa |
~2000 HK |
|
Дебелина |
~100 μm типично |
≥20 μm; ~35±10 μm |
|
Грапавост |
~1–3 μm, в зависимост от процеса |
Зависи от процеса |
|
Чистота |
>6N възможно |
Зависи от степента |
Инженерната верига е:
CVD съотношение температура / налягане / газ → растеж на зърното → плътност / грапавост / напрежение → живот на покритието.
По-високото налягане увеличава грапавостта и порьозността, докато прекомерната температура създава по-груби структури.[3]
Основно заключение: Покритието може да стане неприемливо за процеса, преди видимо да се отлепи. Дрейфът на дебелината, рецесията, отлаганията или промяната на грапавостта могат да променят преноса на топлина и емисионната способност от пластина към приемник, създавайки температурен или дрейф от цикъл към цикъл, докато компонентът все още изглежда механично непокътнат.
Топлинен баланс на вафли:
Qобщо = Qпроводимост + Qрадиация + Qконвекция
Сцепторът с покритие влияе върху тези условия чрез свойствата на материала, състоянието на повърхността и геометрията. Дълбочината на джоба е от значение, тъй като натрупването на покритие променя окончателната геометрия на поставяне на пластината.
Номинално покритие от 100 μm, което варира около джоба, може да промени както локалния топлинен път, така и крайните размери. Малката вариация не води автоматично до неравномерност, но дълбочината на джоба след нанасяне на покритие трябва да бъде CTQ.
По време на производството:
растежни отлагания + почистване + термичен цикъл → дрейф на грапавостта/емисионната способност → дрейф на топлинната граница → дрейф на температурата на пластината → дрейф на скоростта на растеж/композицията.
Следователно животът на компонентите трябва да се определя от ограниченията на процеса - не просто от „без видимо счупване“.
Основно заключение: CVD SiC е практическата основа за много Si, GaN и SiC части за епитаксия поради своята зрялост, чистота и съвместимост с графита. TaC става привлекателен, когато екстремните температури или богатата на Si химия правят рецесията на SiC проверен механизъм за ограничаване на живота.
|
Прозорец на процеса |
Начален избор |
Инженерна логика |
|
Si епитаксия, ~1050–1200°C |
CVD SiC |
Зрял, достатъчен марж |
|
GaN MOCVD, ~1000–1100°C |
CVD SiC |
Установена носеща повърхност |
|
SiC епитаксия, ~1500–1700°C |
първо SiC; оценете TaC, ако животът е ограничен |
По-висока тежест |
|
Тежка Si-богата атака |
Оценете TaC |
По-висок марж на огнеупорност |
|
>2000°C обслужване в гореща зона |
TaC силно взети предвид |
Стабилността на SiC може да ограничи живота |

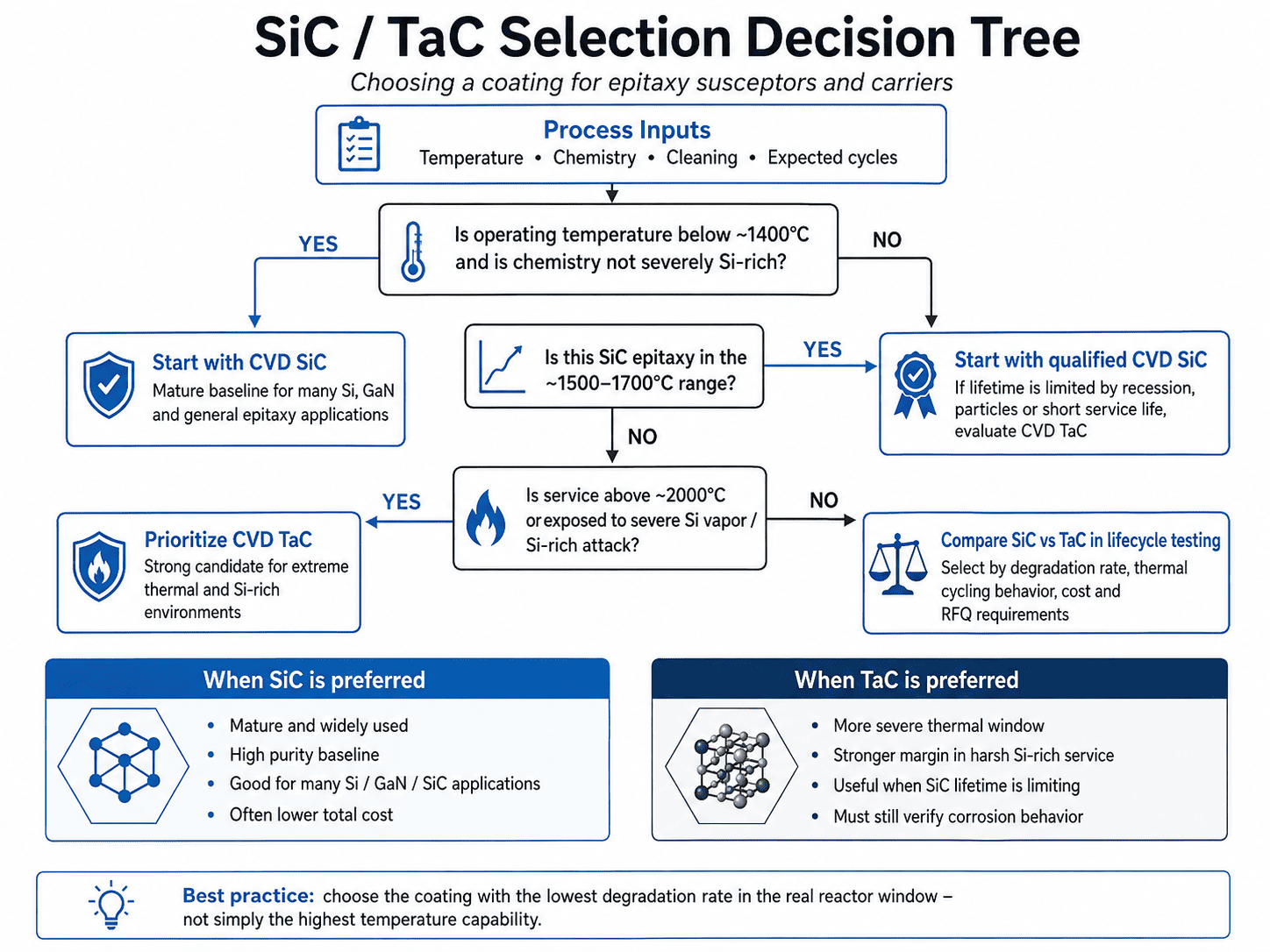

→ Да: квалифицирайте CVD SiC.
→ Не: продължете.
SiC епитаксия при ~1500–1700°C?
→ Започнете с доказан SiC. Ако доминират рецесията, частиците или краткият живот, сравнете TaC.
>2000°C или силно излагане на Si-пари?
→ Дайте приоритет на оценката на TaC.
TaC не е химически неуязвим. При 1973 К в силициеви пари, CVD TaC образува продукти от реакцията TaSi₂/SiC; увеличаването на експозицията на Si увеличава дълбочината на корозията и грапавостта.[4] Следователно изборът трябва да се основава на скоростта на разграждане в реалния реактор, а не само на точката на топене.
Основно заключение: Повечето повреди на сензорите с покритие възникват от съчетан термичен стрес, нееднородност на отлагането, химическа рецесия и повреда при почистване или работа. Анализът на повредата трябва да свърже видимия дефект с основния му механизъм и след това със симптома на пластината, вместо да спира до „отлепване на покритието“.
|
Режим на повреда |
Коренов механизъм |
Основен процесен риск |
|
Микропукнатини |
CTE несъответствие + топлинен цикъл |
Попадане на газ, частици |
|
Разслояване |
Остатъчно напрежение/слаб интерфейс |
Лющене |
|
Pinhole/порьозност |
Непълно уплътняване |
Излагане на графит |
|
Отчупване на ръбове |
Стрес/обработка |
Местни частици |
|
Химическа рецесия |
Високо-Т реактивна химия |
Дрейф на грапавостта/емисийността |
|
Натрупване на депозит |
Паразитно отлагане |
Топлинен/поточен дрейф |
Полезно съотношение термично напрежение от първи ред е:
σ ≈ E × Δα × ΔT
където E е модулът на покритието, Δα разликата в CTE покритие/субстрат и ΔT топлинното отклонение. Ето защо съвпадението на КТР на графита има значение почти толкова, колкото и чистотата на покритието.
Дълбоките джобове, дупки и жлебове могат да получат различен прекурсорен транспорт:
локално тънко/поресто покритие → термична/химическа атака → излагане на графит → ерозия → частици → риск от дефект на пластина.
Следователно даден компонент може да достигне края на живота на процеса преди механичния край на живота.
Основно заключение: Квалификацията трябва да преобразува условията на реактора в измерими CTQ и да ги провери върху завършената геометрия. Само сертификатите за материали са недостатъчни; целта е повторяема цялост на покритието, размери и термично/химическо поведение чрез представителни цикли на растеж и почистване.
Практическата спецификация трябва да включва:
Препоръчителни контролни точки:
Входящи → дефинирани цикли на растеж → почистване → край на живота.
Корелирането на тези контролни точки с данни за частици и пластини е по-полезно от визуалната проверка само по себе си.
Колко дебел трябва да бъде CVD SiC?
Около 100 μm е полезна референция, а не универсален оптимум. Геометрията, допускането на корозия, напрежението и толерансът на размерите определят целта.
Винаги ли по-дебелото покритие издържа по-дълго?
Не. Добавя корозионен запас, но може също така да увеличи остатъчното напрежение и промяната на размерите.
Защо SiC покритието се лющи?
Типичните фактори, които допринасят, са несъответствие на CTE, остатъчно напрежение, дефекти на интерфейса, геометрия на ръба, топлинен цикъл, химическа атака и щети от почистване.
Кога TaC трябва да замени SiC?
Когато се докаже, че високотемпературната или богата на Si атака е доминиращата граница на живота на SiC и TaC дава по-добър резултат от жизнения цикъл.
Основно заключение: Графитът с CVD покритие трябва да се квалифицира като част от процеса на епитаксия. Целта е стабилно термично, химическо и размерно поведение по време на производството, с край на живота, определен от измерими CTQ на процеса, а не само от видими повреди.
Инженерната верига е:
графитен субстрат → CVD микроструктура → завършена геометрия → термична/химическа стабилност → повторяемост на пластини.
По-добрият въпрос не е просто „Колко дебело е покритието?“ но „Как ще се държи този компонент след многократен растеж, почистване и термични цикли и каква измерима граница определя края на живота му?“
Референции
[1] AIXTRON SE, планетарен принцип (MOCVD).
[2] SGL Carbon, SIGRAFINE® SiC покритие – Данни за материала.
[3] Huo Y. et al., Научни доклади 16, 4150 (2026), „Изследване на корелацията процес-структура-свойство в CVD-SiC покрития върху графитни субстрати.“
[4] Hao K. et al., Vacuum 241, 114677 (2025), „Корозионни механизми, предизвикани от силициеви пари на CVD TaC покрития върху графитни субстрати.“
Инженер Nickwu има 15 години опит в научноизследователската и развойна дейност на CVD покрития и въглеродни материали за горещи зони. Той ръководи проекта за въвеждане на масово производство на първите в Китай графитни компоненти с TaC покритие, използвани в 8-инчов SiC епитаксия. Той е участвал в многобройни проекти за проектиране на горещи зони и анализ на откази за растеж на кристали SiC и притежава седем патента за изобретения, свързани с материали с горещи зони.
