CVD SiC покритие: Процес, предимства и приложения

Какво е CVD SiC покритие?
Ако погледнете как компонентите са защитени вътре в полупроводниковото оборудване, един общ подход е да се използва SiC покритие, образувано чрез CVD процес.

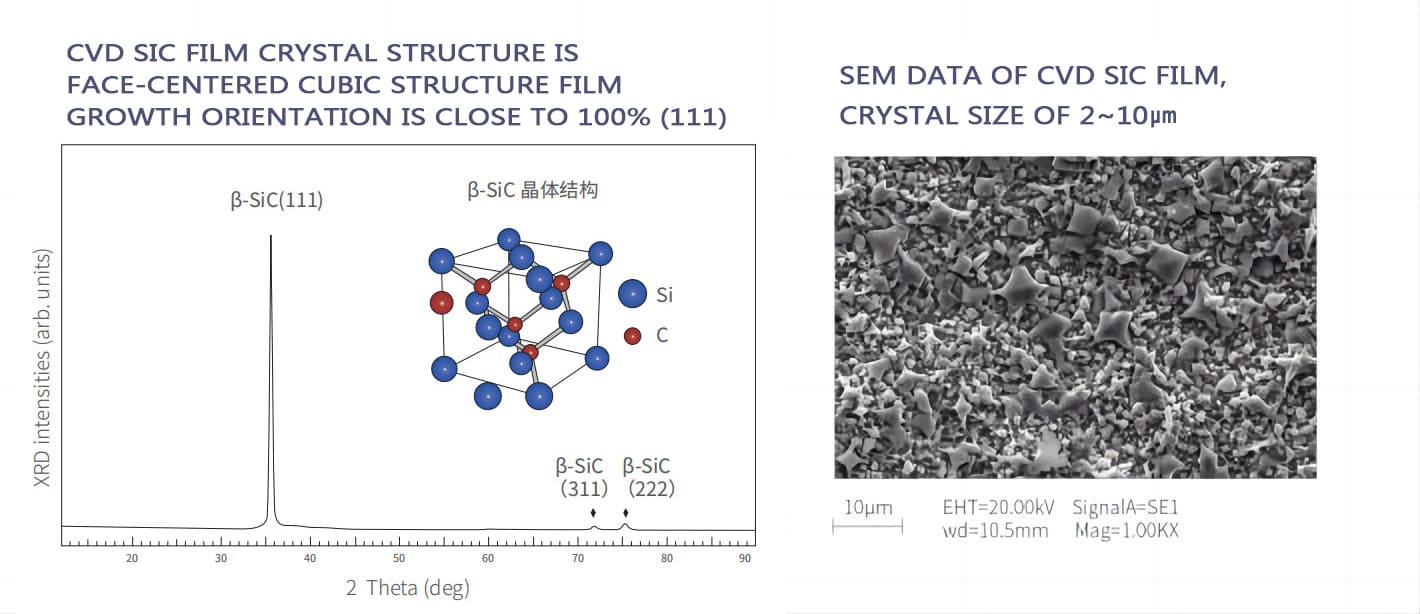

С прости думи, тънък слой от силициев карбид се създава директно върху повърхността на части като графит или керамични компоненти. Този слой действа като бариера, така че основният материал не се излага на топлина, реактивни газове или плазма.

При действителна употреба това, което има значение, е как се държи покритието във времето. Например, дали остава стабилен след повтарящи се цикли на нагряване или дали започва да се разгражда в корозивни среди.

Това е мястото, където CVD SiC покритията често се използват - те са склонни да издържат по-добре при тези комбинирани условия.

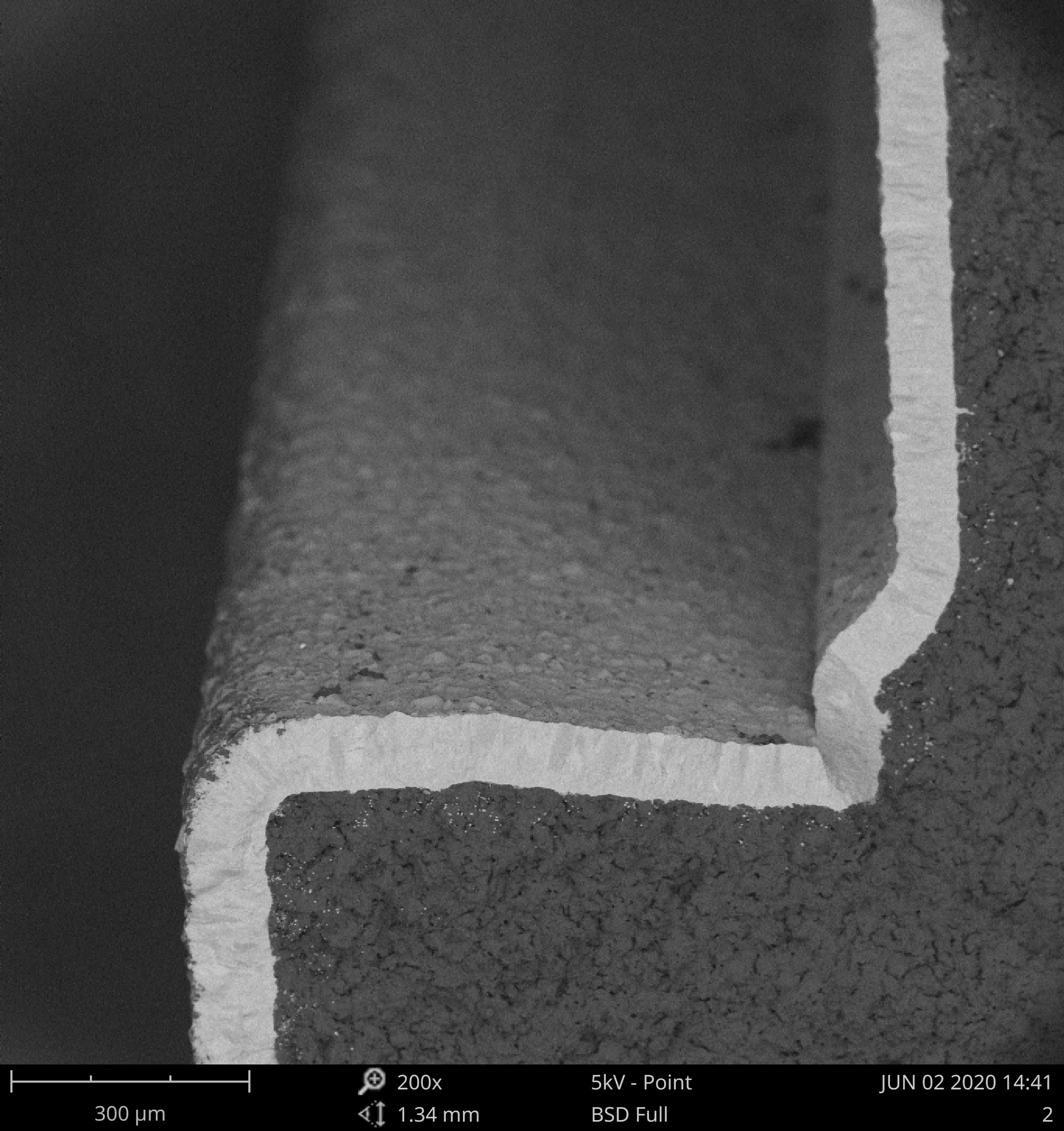

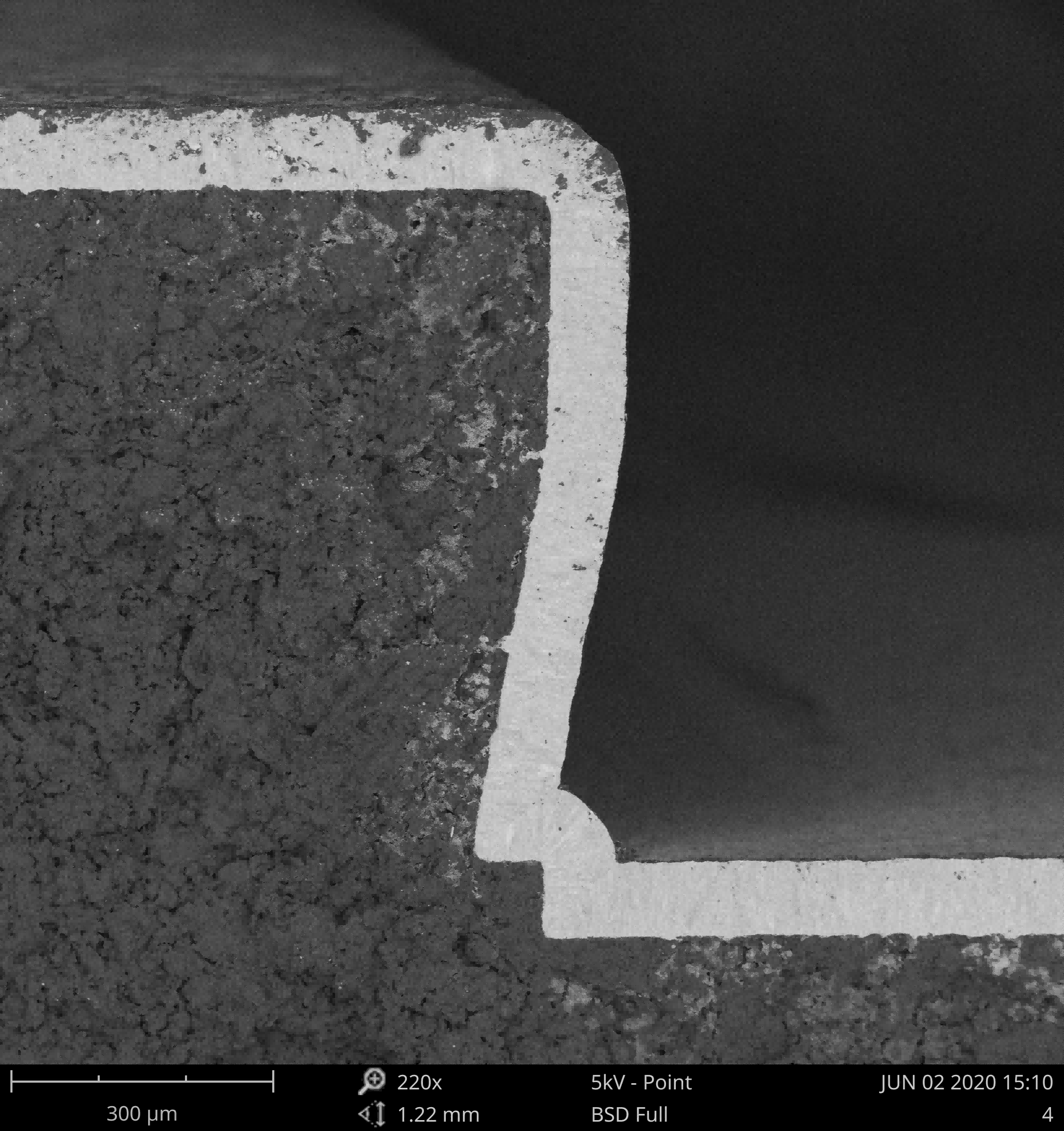

Еднаквостта на дебелината на покритието между партидите се контролира при 10 um

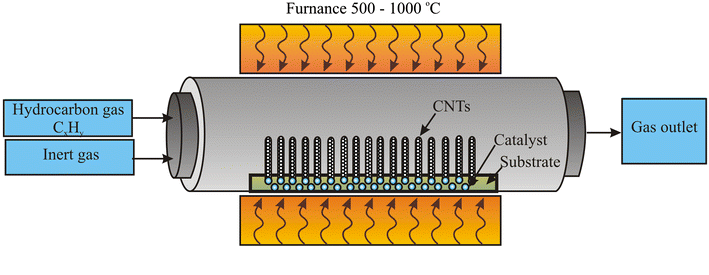

• Подготовка на субстрата:Обикновено се започва с графитна или керамична част, която е почистена и повърхностно обработена. Тази стъпка има повече значение, отколкото изглежда, тъй като адхезията зависи много от състоянието на повърхността.
• Въвеждане на газ:Прекурсори като MTS и водород се въвеждат в реактора. Точното съотношение може да варира в зависимост от настройката.
• Реакция на отлагане:При повишени температури (обикновено около 1000–1400°C), газовете започват да реагират близо до повърхността, образувайки силициев карбид, докато реакцията протича.
• Контрол на растежа:Дебелината и структурата на покритието се влияят от температурата, налягането и газовия поток. На практика поддържането им стабилни е от ключово значение за получаване на равномерен слой.
• Охлаждане и проверка:След нанасяне частите се охлаждат по контролиран начин и след това се проверяват, за да се гарантира, че покритието е равномерно и правилно залепено.



Основни предимства на CVD SiC покритието
В повечето приложения CVD SiC покритието се избира не заради една отделна характеристика, а заради цялостното му представяне.

• Устойчивост на висока температура:Той остава относително стабилен при многократно нагряване, което е полезно при епитаксия и процеси в пещ.
• Устойчивост на корозия:Той се справя с реактивни газове като хлор и флуор сравнително добре в сравнение с много други материали.
• Ниско генериране на частици:Тъй като повърхността е плътна, тя има тенденция да произвежда по-малко частици, което помага при процеси, чувствителни към замърсяване.
• Механична издръжливост:Покритието е доста твърдо, така че е устойчиво на износване по време на работа и продължителна употреба.
• Стабилност на процеса:С постоянно качество на покритието оборудването има тенденция да работи по-предсказуемо във времето.



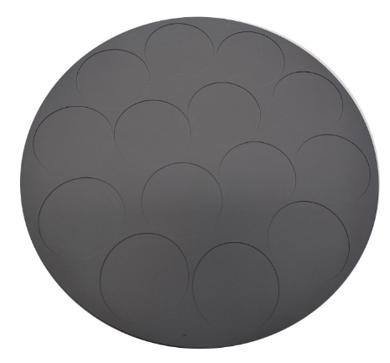

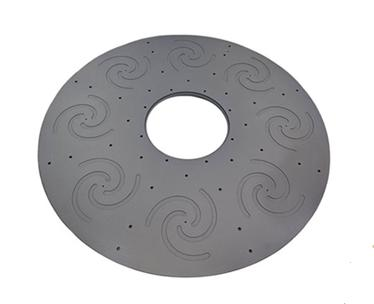

• Полупроводниково оборудване:Използва се в приемници, носители за пластини, технологични тръби и компоненти на камери.

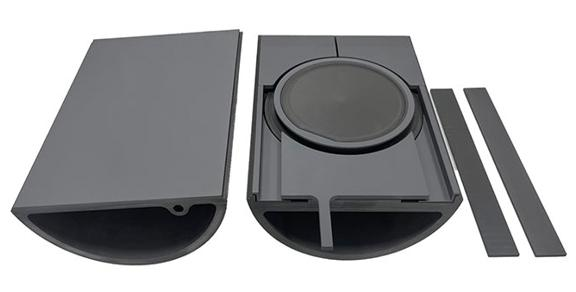

• Епитаксия (SiC / GaN / LED):Осигурява стабилна и чиста среда за висококачествен растеж на филма.

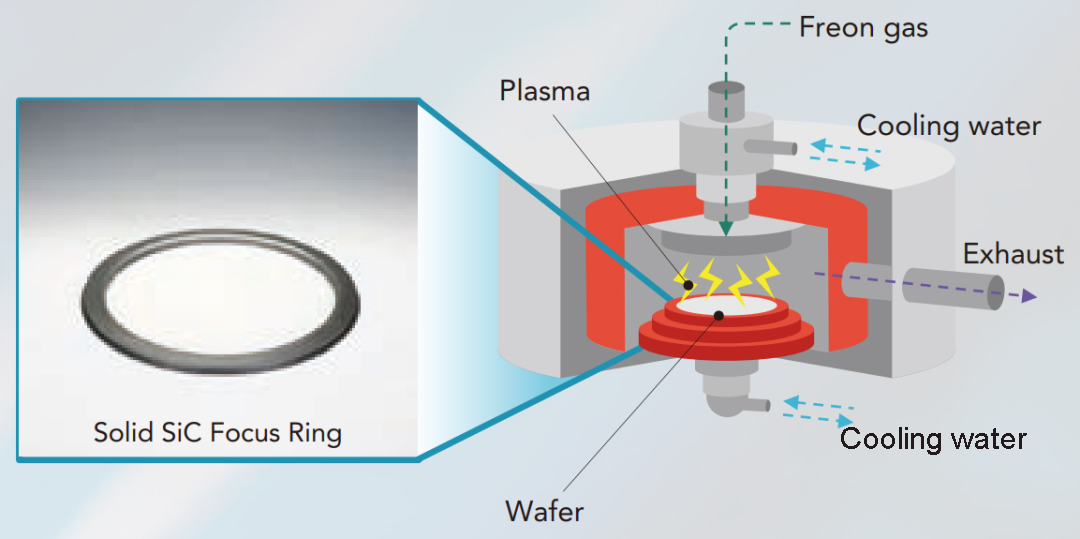

• Системи за плазмена обработка:Предпазва компонентите в системите PECVD, ICP и RIE от плазмена ерозия.
• Високотемпературни пещи:Осигурява издръжливост при процеси на дифузия и окисление.
• Разширени индустриални приложения:Също така се прилага в авиационни и други високотемпературни системи.

Перспектива на индустрията
Тъй като полупроводниковите процеси продължават да се развиват, очакванията към материалите, използвани в оборудването, стават все по-големи.

В реални производствени среди фактори като чистота на покритието, плътност, адхезия и дългосрочна стабилност пряко влияят върху работата на инструмента и честотата на поддръжка. Дори малки вариации могат да доведат до загуба на добив или по-кратък живот на компонентите.

Това е една от причините CVD SiC покритията да станат по-често срещани през последните години. Те са склонни да издържат по-добре в смесени среди, където топлината, реактивните газове и плазмата присъстват едновременно.

Ще видите редица доставчици, които работят върху това, включително VeTek Semiconductor, като се фокусират главно върху подобряването на стабилността на процеса и правят производителността на покритието по-предсказуема при по-дълги серии.



Заключение
Ако погледнете къде се използва днес, CVD SiC покритието вече е доста стандартен избор в много полупроводникови и високотемпературни настройки.

Жалбата е доста ясна:

• Той се справя добре с топлината, без да се разгражда твърде бързо
• Не реагира лесно с агресивни технологични газове
• Помага да се държи под контрол замърсяването
• И в повечето случаи издържа по-дълго от много алтернативни покрития

Разбира се, нито един материал не е перфектен, но за много приложения - особено епитаксия и процеси, свързани с плазма - това е практична и доказана опция.

Тъй като условията на процеса продължават да се затягат, е вероятно материали като SiC покрития да продължат да набират популярност, просто защото предлагат добър баланс между производителност и надеждност.
