Силициевият карбид (SiC) сега е в основата на голяма част от напредъка, наблюдаван в задвижванията на електрически превозни средства, преобразувателите на възобновяема енергия и високочестотните захранващи модули. Икономиката на производството и производителността на устройството зависят от увеличаването на размерите на SiC кристалите, повишаването на партидните добиви и потискането на популациите от дефекти. Постигането на тези цели изисква повече от фино настроени рецепти за процеси. Целостта и дълготрайността на материалите с термично поле стават еднакво решаващи, особено като се имат предвид агресивните условия вътре в пещите за физически изпарителен транспорт (PVT).

Сред опциите за повърхностен инженеринг за графитни части, химическото отлагане на пари (CVD) на танталов карбид (TaC) придоби измерима сила. Това покритие не просто предпазва субстрата; той активно променя химическия състав на повърхността и топлинната реакция на компонентите, които са подложени на най-тежко обслужване.

Какво прави TaC покритието в PVT пещ?

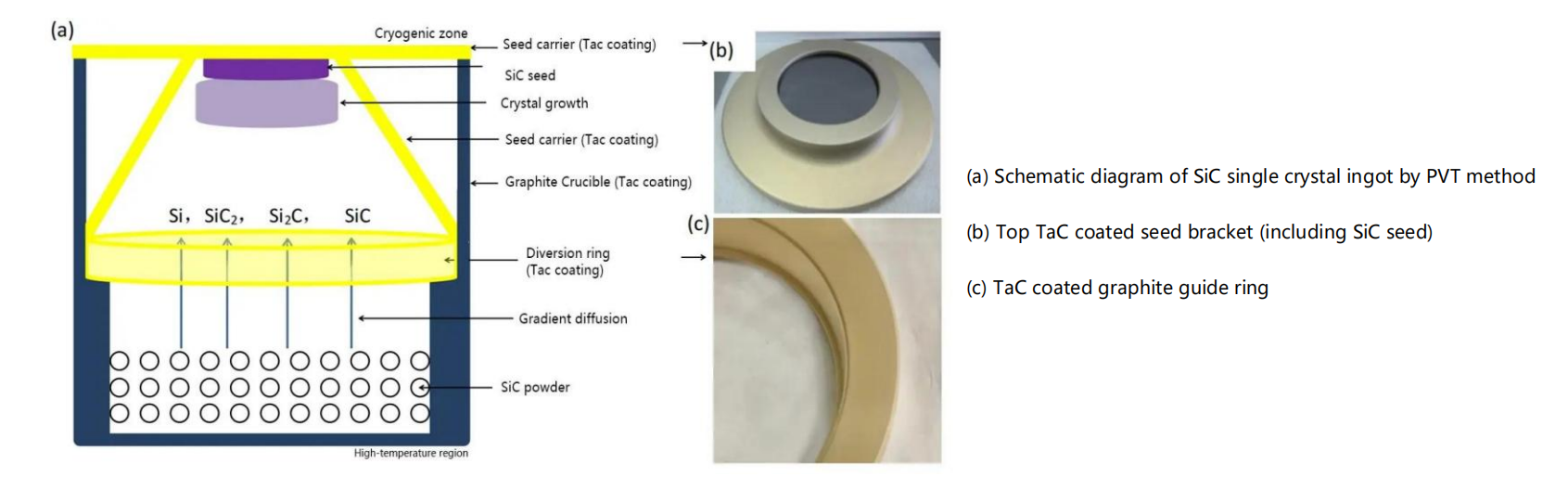

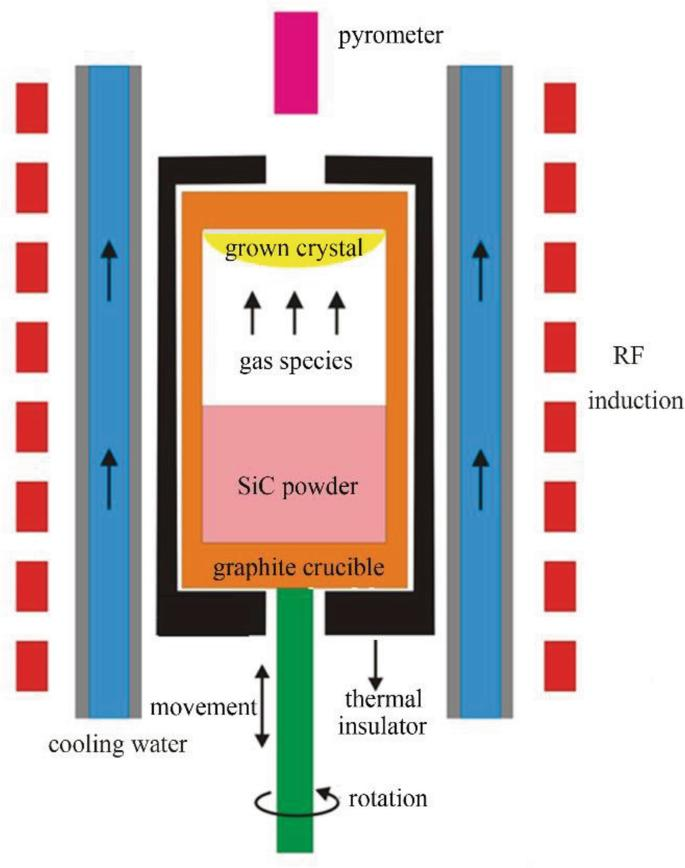

Растежът на PVT протича чрез сублимиране на суровината SiC над 2000°C. Получените видове пара пътуват към по-хладен зародишен кристал, където кондензацията и прекристализацията постепенно изграждат булето. Едно изпълнение може да продължи стотици часове. По време на този интервал всяка графитна повърхност – стените на тигела, държачът за зародиш, водещите пръстени – е изправена пред постоянни богати на силиций пари, екстремни термични градиенти и механично напрежение от несъответствия на топлинното разширение.

Без защитни слоеве графитът преминава през два успоредни пътя на разграждане. Единият е физически: повърхностната ерозия освобождава фини въглеродни частици в потока от пари. Другият е химичен: силициевите пари реагират с графит, за да образуват летлив SiC или други междинни видове, постепенно изтънявайки стената на компонента. И двата пътя въвеждат въглеродни клъстери или следи от метални примеси в растящия кристал и съкращават живота на скъпите мебели за пещи.

CVD TaC покритието прекъсва тези механизми. Покриващият слой е стехиометрично контролиран, без дупки и прилепнал към графитния субстрат. Той представлява химически инертно лице към високотемпературните пари, така че подлежащият графит никога не контактува директно с реактивната среда. Това разделяне фундаментално променя траекторията на замърсяване.

Наблюдавани подобрения в качеството на кристалите

Производителите на кристали често съобщават, че компонентите, покрити с TaC, корелират с по-нисък брой въглеродни включвания и краища на микротръби. Обяснението се крие в способността на покритието да поддържа постоянно състояние на повърхността при множество серии. Графитът без покритие се променя с течение на времето - порьозността му се увеличава, емисионната му способност се променя и локалното разпределение на температурата се променя. Тези постепенни промени нарушават симетрията на термичното поле, която е от съществено значение за равномерния радиален растеж.

Стабилното термично поле, напротив, запазва аксиалните и радиалните температурни градиенти, необходими за контролиран растеж на стъпков поток върху повърхността на семената. С TaC покритие, вътрешността на тигела запазва оригиналната си геометрия и топлинна излъчваемост през повече цикли на растеж. Резултатът е по-тясно разпределение на показателите за кристално качество от серия до серия, което директно повишава частта от използваемите вафли на буле.

Удължен живот на компонентите и оперативни разходи

Икономическият аргумент за TaC покритието често се основава на удължаване на живота. Графитните компоненти в непокрита форма може да се нуждаят от подмяна след 10–20 цикъла на растеж, в зависимост от специфичния температурен профил и продължителността на цикъла. Покритите с TaC еквиваленти, при документирани операции в пещта, рутинно постигат 2-3 пъти този експлоатационен живот, преди да покажат измерима загуба на тегло или грапавост на повърхността.

Тази издръжливост произтича от високата точка на топене на покритието (над 3800°C) и ниския му коефициент на дифузия както за въглерод, така и за силиций. Дори при 2200°C, взаимната дифузия през интерфейса покритие-субстрат остава незначителна. Покритието не се разлива, не се лющи или разслоява при термичен цикъл, при условие че параметрите на CVD отлагането са правилно оптимизирани. По-дългите интервали между смяната на компонентите водят до по-малко цикли на охлаждане-нагряване на пещта, по-малко труд за разглобяване и повторно сглобяване и по-ниска консумация на графитен материал с висока чистота.

Спецификации за чистота, които имат значение за полупроводниците

За SiC от устройство, металните примеси на нива на части на милион могат да влошат живота на носителя и напрежението на пробив. Следователно самото покритие трябва да е съвместимо с полупроводници. CVD TaC, обработен от прекурсори с висока чистота, постига документирана чистота от 99,999841%. Тази цифра не е случайна: тя отразява умишления контрол върху пречистването на прекурсорния газ, чистотата на реактора и обработката след отлагането. При това ниво на чистота всички метални частици, които могат да дифундират от покритието в парната фаза, остават под аналитичните граници на откриване за типична продължителност на растежа.

Графитни части с често покритие

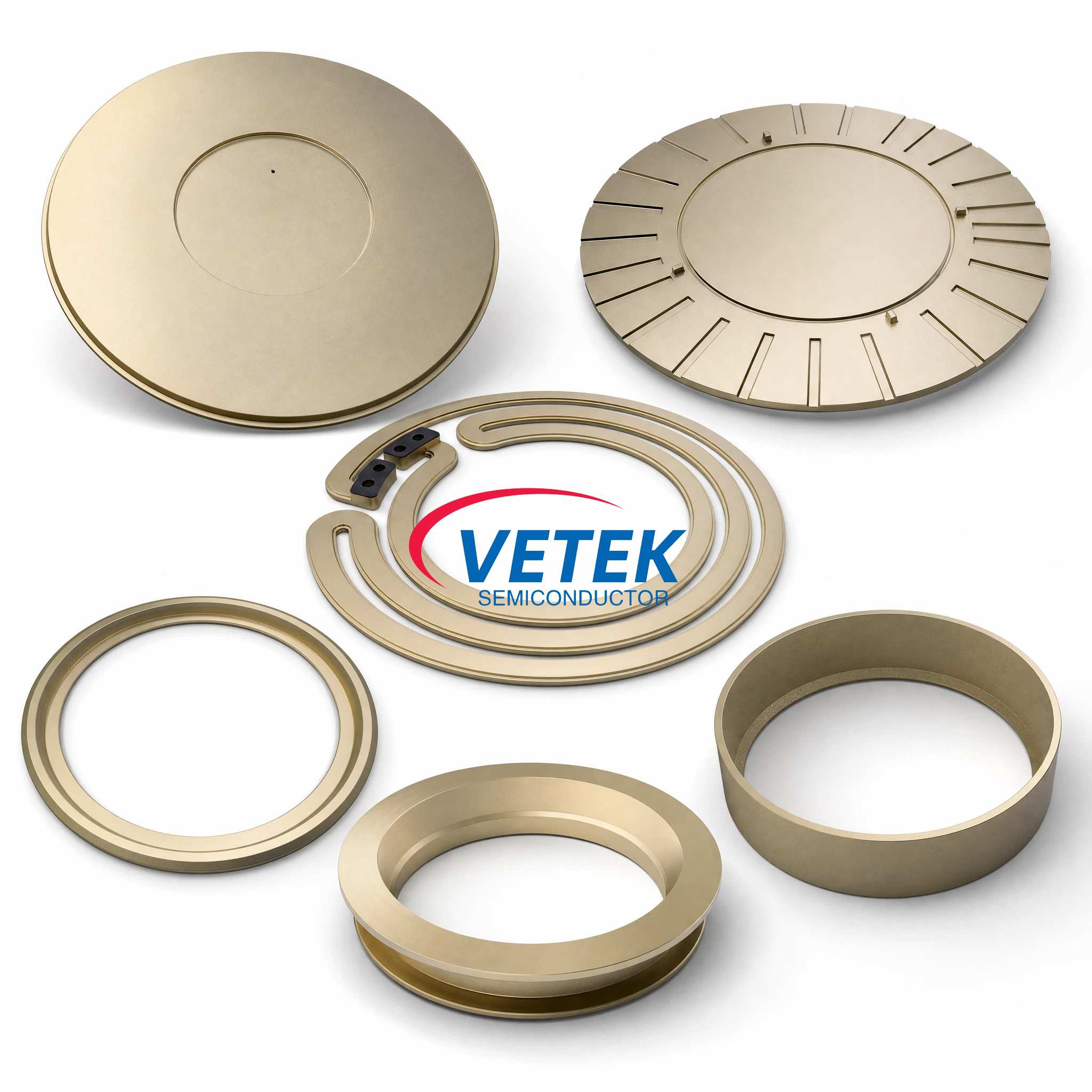

PVT термичните полета обикновено включват пет до осем отделни графитни компонента, които могат да се възползват от приложението на TaC:

Тигли, които съдържат прахообразния източник SiC и поддържат най-високите температури.

Държачи за зародиш, които монтират зародишния кристал и изискват прецизен термичен контакт.

Водещи пръстени, които оформят пътя на потока на парите към семето.

Тигелни пръстени и разделители, които определят разстоянието между източника и семето.

Допълнителни изолационни щитове или опорни стълбове в някои конструкции на пещи.

Покриването на всички или повечето от тези части създава постоянно състояние на повърхността в цялата гореща зона, вместо да има смесени повърхности с покритие и непокрити, които биха могли да въведат локализирани термични или химични асиметрии.

Защо CVD, а не други методи на отлагане?

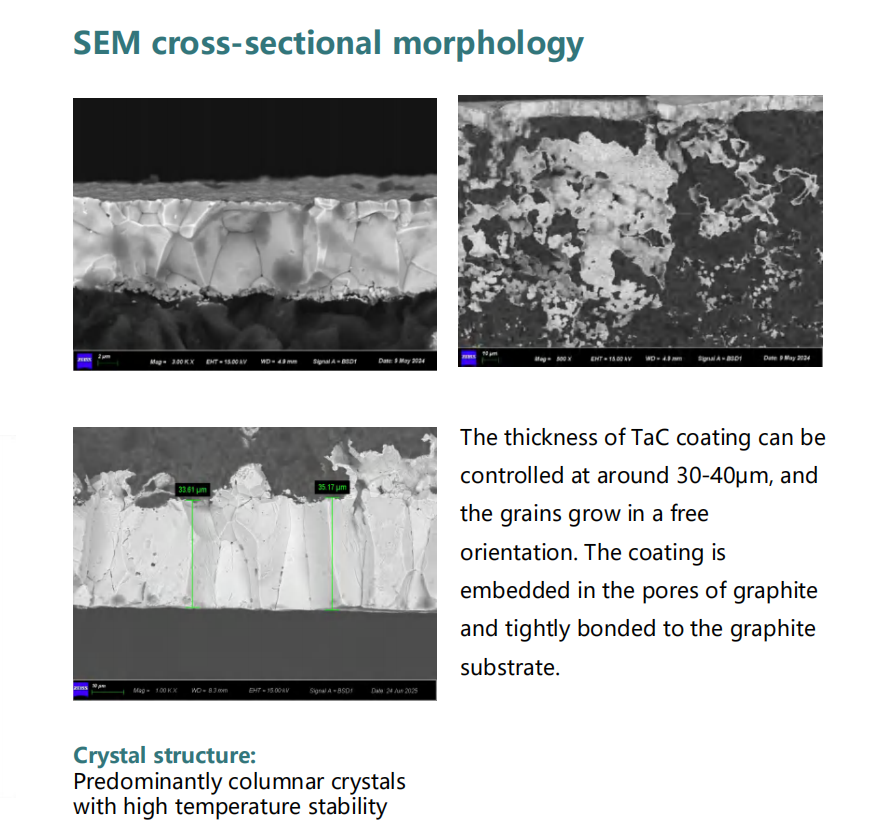

Не всички TaC покрития работят еднакво. Методите за циментиране с плазмен спрей или опаковки произвеждат по-дебели слоеве, но с по-висока порьозност, по-лоша адхезия и по-голям риск от разцепване при термичен удар. CVD се отличава с отглеждането на покритието атом по атом от прекурсори в парна фаза. Това дава напълно плътни микроструктури с размери на зърната от порядъка на няколко микрометра и еднаквост на дебелината в рамките на ±5 μm в компоненти с голяма площ.

Стандартната дебелина на CVD TaC е определена на 30 ± 5 μm за повечето PVT тигели и държачи. За пещи, работещи с удължени цикли или по-високи пикови температури, може да се приложи персонализирана дебелина до 40 μm. По-дебелите покрития увеличават дължината на дифузионната бариера, но изискват внимателно съвпадение с коефициента на термично разширение на графитния субстрат, за да се избегне междинното напрежение - фактор, добре характеризиран при дизайна на CVD процеса.

Практически съображения за осиновяване

Съоръженията, които преминават от компоненти без покритие към компоненти с TaC покритие, трябва да предвиждат корекции в контрола на температурата. Покритието променя повърхностната излъчвателна способност, което може да измести показанията на пирометъра или калибрирането на мощност към температура с 20–50°C. Това изместване е предсказуемо и повторяемо, така че е достатъчно кратко калибриране, за да се установят отново правилните топлинни настройки. След тази първоначална компенсация системата с покритие се държи по-последователно в сериите, отколкото нейния аналог без покритие, намалявайки необходимостта от настройка за цикъл.

Заключение

Базираното на PVT производство на SiC поставя извънредни изисквания към компонентите на графитното термично поле. CVD TaC покритието отговаря на тези изисквания чрез четири взаимосвързани ефекта: потиска освобождаването на въглеродни частици, блокира атаката на силиций върху субстрата, запазва симетрията на термичното поле при продължителни последователности на работа и удължава интервалите за смяна на компонентите. Тези резултати колективно подобряват чистотата на кристалите, увеличават използваемия добив на буле и намаляват приноса на разходите за вафла от консумативните части. Тъй като размерите на пластините от SiC се придвижват към 200 mm и изискванията за плътност на дефектите се затягат още повече, приемането на инженерни покрития като TaC вероятно ще се разшири от опция до базова спецификация в модерните производствени линии.
