MOCVD SiC покрит графитен суцептор Анализ на напукване и оптимизация на термично напрежение Казус от практиката

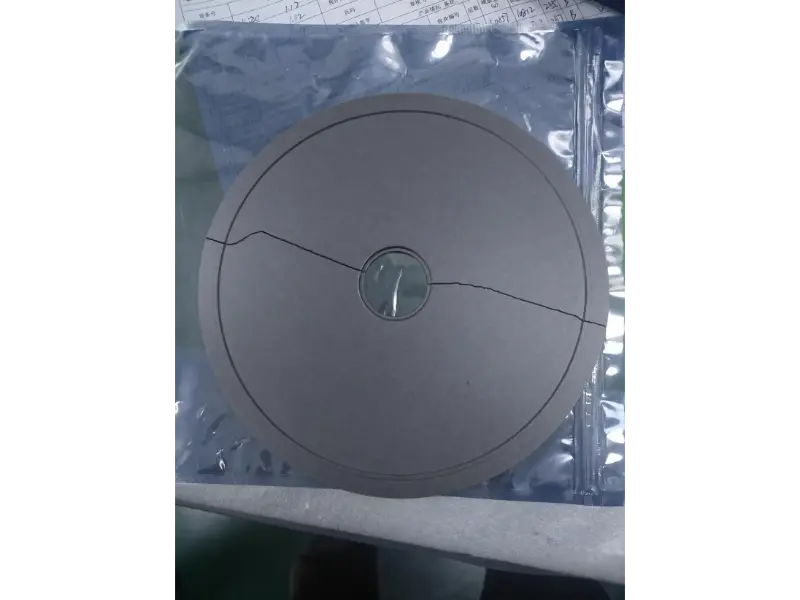

Фигура 1,2: Морфология на радиалната фрактура на MOCVDCVD SiC-покрит графитен токПроизхождащ от Central Step Thru-Hole

I. Резюме и основни заключения

Основно заключение:Дизайнът и качеството на приемниците за епитаксиални пластини (носители за пластини) директно определят техния експлоатационен живот, оказвайки дълбоко влияние върху разпределението на производствените разходи за епитаксия и престоя на оборудването. Когато избират приемници, производителите на епитаксиални пластини дават приоритет на висококачествени дизайни, които са съобразени с действителните изисквания на процеса, минимизират честотата на смяна и удължават експлоатационния живот - като по този начин постигат значително намаляване на производствените разходи и постоянни подобрения в качеството на епитаксиалните продукти.

Чрез препроектиране на зоната за буфериране на напрежението в централното стъпало и избиране на графитни субстратни материали с персонализиран коефициент на термично разширение (CTE), Vetek (www.veteksemicon.com) напълно разреши промишленото предизвикателство на радиалното напукване, произхождащо от отвора на централното стъпало в MOCVD носителите на пластини.

Отвъдморски производител на епитаксиални полупроводникови чипове от 3-то поколение се сблъска със сериозни производствени затруднения поради незабавно напукване и повреда на голяморазмерно химическо отлагане на париГрафитни фиксатори с покритие от силициев карбид (CVD SiC).по време на високотемпературен MOCVD епитаксиален растеж. Нашият технически екип установи основните причини: силна концентрация на напрежение в централната стъпка и несъответствие на топлинното разширение на графитния субстрат. Чрез преконфигуриране на структурния марж (разширяване на буферните зони на напрежението, надграждане на позиционирането на плаваща стъпка) и избор на оптимален графитен материал, ние успешно елиминирахме опасностите от напукване за клиента.

Ключови подобрения в производителността и показателите:

· Степен на напукване на токоприемника: Намалена от >15% до 0%

· Среден цикъл на експлоатация: Увеличен с 300%+

· Непланиран престой на оборудването: Намалено с 95%

II. Предистория на клиента и традиционни болни точки

1. Предистория на клиента

Клиентът е водещ производител на съставни полупроводникови чипове от автомобилен клас, работещ с множество високотемпературни MOCVD/MBE производствени линии с голям размер, фокусирани върху масовото производство на епитаксиални пластини с висока мощност и RF устройства. Работните температури на реакционната камера достигат 1000°C–1400°C целогодишно, подлагайки се на високочестотно индукционно нагряване и тежки бързи топлинни цикли на нагряване/охлаждане. Като основен компонент, който директно държи епитаксиалните пластини, голям размерCVD SiC-покрити графитни фиксаторитрябва да поддържа изключителна структурна стабилност и топлинна еднородност при висока температура и високо напрежение.

2. Традиционни подходи и подробни исторически проблеми

Когато използват традиционни дизайни на фиксатори, производителите на епитаксиални изделия дълго време страдаха от сериозни икономически и болни точки на капацитета:

· Чести смени и изключително кратък живот:Конвенционалните проекти не успяха да отчетат разликите в термичното разширение при екстремно високи температури. Токоприемниците се спукаха след няколко десетки цикъла, като някои се повредиха веднага след инсталирането (степен на напукване >15%).

· Скъпите разходи за престой и почистване:След като възприемачът се спука или счупи вътре в камерата, цялата партида епитаксиални пластини беше бракувана, придружено от сериозно замърсяване с частици. Всеки инцидент изискваше 12–24 часа охлаждане на камерата, разглобяване, почистване, повторно евакуиране и изпитване на налягане/температура. Преките загуби от непланиран престой и консумативи достигнаха десетки хиляди USD на събитие.

· Високи производствени разходи за единична пластина:Тъй като консумативи с висока стойност, честите смени причиниха прекомерно разпределение на разходите за възприемател на пластина. Едновременно с това престоят намали общата ефективност на оборудването (OEE) в производствената линия, което значително увеличи фиксираните режийни разходи.

III. Технически предизвикателства и анализ на механизма на отказ

Морфология на физическата недостатъчност:Анализът на счупването показва, че началото на пукнатината произхожда точно от вътрешната стъпка на централния проходен отвор, простирайки се радиално навън през двете страни на тялото на фиксатора.

Изследване на първопричината (механизъм на стрес):

· Несъответствие на термичното разширение на материала:При високотемпературни работни условия (1000°C и повече) съществува значително несъответствие на коефициента на топлинно разширение (CTE) между графитния субстрат и SiC защитното покритие. Тъй като коефициентът на топлинно разширение на графита е по-висок от този наSiC покритие, графитният субстрат претърпява по-голяма деформация на топлинно разширение по време на нагряване, отколкото повърхностния слой SiC. Това генерира значително междинно термично напрежение, което в крайна сметка предизвиква напукване и повреда на тялото на графитния субстрат.

· Структурен дефект в зоната за облекчаване на напрежението:В оригиналния дизайн липсваше необходимата преходна буферна зона в централното стъпало, образувайки класическа точка на концентрация на механично напрежение. След като напрежението на разширение надхвърли прага на якост на опън на графитния субстрат, микропукнатини незабавно започнаха в острия ъгъл на стъпалото и се разкъсаха навън.

IV. Решения: Как решихме проблема

За да се справи с напукването на централно стъпало, екипът за научноизследователска и развойна дейност и инженеринг на Vetek формулира цялостен план за техническо изясняване, базиран на коефициента на топлинно разширение при висока температура (CTE) оптимизация:

V. Резултати и количествено измерими ползи

Реконструираните токоприемници преминаха през строги термични цикли и проверка на линията за обем на производствената линия на клиента, постигайки забележителни подобрения на производителността:

· Пълно премахване на напукване от термичен стрес:Оптимизираните фиксатори работят непрекъснато за над 500 термични цикъла, като намаляват напукването и степента на повреда директно от >15% до 0%.

· Огромно намаляване на загубите при престой:Непланираният престой, причинен от счупване на носача, намалява с 95%, което драстично повишава общото OEE на линията.

· Увеличен експлоатационен живот и намаляване на разходите:Средният експлоатационен живот на токоприемника се е увеличил с 300%+, което води до значителен спад в разпределената цена на токоприемника за епитаксиална пластина.

VI. Гаранция за производство и контрол на качеството на Vetek

· Избор на суровини с висока чистота:Първокласен изостатичен графитен субстрат с висока плътност (чистота 7N, съдържание на пепел <5 ppm) е избран, за да осигури безупречно съвпадение на CTE с CVD SiC покритието.

· Прецизна обработка:Използва се 5-осно CNC прецизно рязане (допуски в рамките на ±0,005 mm), създавайки прецизни буферни зони за облекчаване на напрежението при критични характеристики като централната стъпка.

· CVD отлагане на SiC:Високотемпературните CVD процеси отлагат плътен 80–100 μm β-SiC слой, осигуряващ превъзходна термична еднородност и защита от корозия.

· Пълна инспекция на 100% CMM:Високопрецизните координатно-измервателни машини (CMM) автоматично сканират и измерват джобни масиви, размери на централно стъпало и цялостна планарност.

· Опаковане и доставка в чисти помещения:Почистени в чисти стаи от клас 100 и двойно опаковани във вакуумна азотна опаковка, доставени с персонализирани EVA удароустойчиви кутии.

Фигура 3: Vetek Semiconductor Усъвършенствана прецизна обработка, чисти помещения и съоръжения за контрол на качеството

VII. Често задавани въпроси (FAQ)

Q1: Каква е основната причина заMOCVD SiC покрит графитен токпукнатини, започващи от централното стъпало?

О: Основната причина е липсата на буферна зона за облекчаване на напрежението в централното стъпало, което налага структурен редизайн за разпределяне на топлинния стрес.

В2: Може ли CVD SiC покритието само по себе си да предотврати напукване на централното стъпало?

A: Не. SiC покритията осигуряват предимно устойчивост на корозия, предотвратяване на примеси и топлопроводимост. Ако структурният дизайн е дефектен, самото покритие не може да издържи вътрешни напрежения на натиск и опън от субстрата. Само комбинацията от „рационално проектирана структура за буфериране на напрежението + висококачествено CVD SiC покритие“ може напълно да разреши проблемите с напукване.

VIII. Обобщение и призив за действие (CTA)

Въпреки че фиксаторите за епитаксиални пластини са спомагателни консумативи, техният структурен дизайн и качество на производство оказват основно влияние върху ефективността на производството на фабриката и общите разходи. Традиционните дизайни често пренебрегват съвпадението на CTE на материала и зоните за облекчаване на концентрацията на напрежението, което води до честа повреда на токоприемника, скъпо време на престой и рискове от скрап на пластини.

Чрез структурната оптимизация на Vetek и усъвършенстваното инженерство на топлинния стрес, ние не само помогнахме на клиента напълно да изкорениграфитен сенцепторнапукване (намаляване на нивата на напукване до 0%), но и удължен експлоатационен живот на носача с над 300%. Това подобрение значително намали честотата на подмяна, намали разходите за разпределение на консумативите за всяка пластина и гарантира качеството, стабилността и непрекъснатостта на епитаксиалния растеж на пластината - осигурявайки значителна икономическа стойност и стойност на капацитета.

Фигура 4: Ключови физични свойства, равномерност на дебелината на SEM и анализ на свръхвисока чистота на CVD SiC покритие
