Субстрат срещу епитаксия: Ключови роли в производството на полупроводници

Въведение: Двата стълба на съвременните чипове


За да разберем наистина как един усъвършенстван чип постига високоскоростни изчисления и висока изходна мощност, трябва да се задълбочим в двата основни стълба на неговата физическа структура – ​​полупроводниковия субстрат и процеса на епитаксиален растеж.

Просто казано, субстратът осигурява „основата“ за механична опора и разсейване на топлината, докато епитаксиалният слой е „активният функционален слой“, щателно изграден върху тази „основа“. Въпреки че двата термина се различават само по един знак, те имат фундаментални разлики в структурата на материала, процесите на производство и функционалните роли. Тази статия систематично ще очертае техните технически разлики, ключови параметри и решаващо влияние върху производителността на крайното устройство.


I. Какво е полупроводникова подложка?


[Ключово заключение от този раздел]: Полупроводников субстрат служи като „скелет“ и „радиатор“ на устройството. Монокристалният силиций с висока чистота (Si) доминира на потребителския пазар, докато силициевият карбид (SiC) с високата си топлопроводимост от 4,9 W/cm·K се превърна в незаменим избор за електрически превозни средства и приложения с високо напрежение.

Полупроводниковите субстрати формират структурната и термична основа на почти всички полупроводникови устройства. От механична гледна точка те служат като физическа платформа, поддържаща микро- и наноструктури; което е по-важно, те осигуряват шаблон на непрекъсната кристална решетка, който определя кристалната ориентация и структурната цялост на последващо отложените слоеве.

В зависимост от изискванията на приложението, субстратните материали могат да бъдат монокристални, поликристални или дори аморфни; however, high-performance electronic devices rely almost entirely on high-purity single-crystal ingots to minimize grain boundaries and defects that hinder carrier mobility.

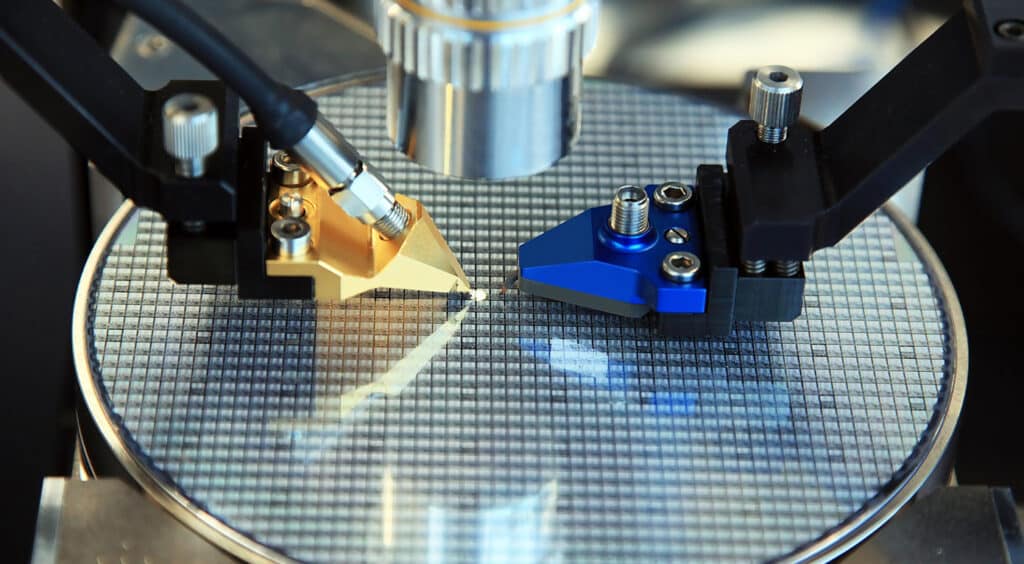

Semiconductor Substrate


1.1 Основни типове субстрати и техните материални свойства

Изборът на субстрати с голям размер влияе пряко върху производителността на устройството, производствения добив и структурата на разходите. Промишлеността използва предимно три основни типа субстрати:

  • Силиконови субстрати: Монокристален силиций (Si), отгледан чрез методите на Чохралски (CZ) или Float Zone (FZ), остава абсолютният мейнстрийм в глобалната полупроводникова индустрия до ден днешен. Неговите предимства се крият в изключителна рентабилност, висока механична якост и мащабируемост до 300 mm (12 инча). Той се използва широко в потребителски процесори, устройства с памет и стандартни слънчеви клетки.
  • Широколентови субстрати (силициев карбид и сапфир): Когато изискванията за мощност и честота надхвърлят физическите ограничения на силиция, широколентовите материали стават неизбежен избор.
  • Силициев карбид (SiC): С изключителна топлопроводимост (приблизително 3,7 до 4,9 W/cm·K[1]) и висока напрегнатост на електрическото поле на пробив, той е идеален избор за инвертори за електрически превозни средства (EV) и електрически мрежи с високо напрежение.
  • Сапфир (Al₂O₃): С отлична оптична прозрачност и свойства на диелектрична изолация, той се използва широко в сини/ултравиолетови светодиоди и специализирани RF SOI приложения.
  • Кварцов субстрат: Благодарение на своята изключително висока химическа инертност, изключително нисък коефициент на топлинно разширение и висока оптична чистота, той се използва предимно в оптични компоненти от висок клас, заготовки за маски и специализирано сензорно оборудване.


1.2 Двете основни функции на субстратите: опора и разсейване на топлината

По време на действителната работа на устройството, насипните субстрати изпълняват две незаменими ключови функции:

Механична опора: Осигурява структурна твърдост по време на тежки термични цикли, химически процеси с висок вакуум, обработка на пластини и опаковане в задния край, като ефективно предотвратява изкривяването и счупването на пластините.

Топлопроводимост (разсейване на топлина): Съвременните чипове генерират масивни локализирани топлинни потоци; насипните силициеви субстрати действат като директни поглътители на топлината, разсейвайки топлината навън, за да предотвратят прегряване на съединителната област и термично бягане.


II. Какво е полупроводников епитаксиален растеж? (Активен слой, управляван от производителността)


[Ключово заключение от този раздел]: Епитаксиалният слой е „душата на производителността на чипа“. CVD/MOCVD се справят с широкомащабно промишлено производство, докато MBE (Molecular Beam Epitaxy) позволява ултра-стръмни интерфейси с прецизност на атомно ниво. Без епитаксиална технология ултраниското съпротивление на 5G милиметрови вълни и високоволтовите MOSFET би било невъзможно.

Въпреки че субстратът осигурява стабилна основа, масово отглежданите монокристали неизбежно съдържат микродефекти, естествени примеси и фиксирани електрически характеристики. За да произведат свръхвисокоскоростни, високоефективни устройства, производителите са приели епитаксия - контролирано отлагане на ултрачисти, тънки кристални слоеве върху целеви субстрат.

По време на епитаксиалния процес, атоми от пара или молекулярни лъчи се отлагат върху нагрятата повърхност на субстрата и са идеално подравнени с подлежащата кристална решетка. Получената епитаксиална пластина показва изключително висока кристална чистота, с плътност на дефектите с няколко порядъка по-ниска от тази на основния субстрат.


2.1 Основни технологии и оборудване за епитаксиално отлагане

Съвременният епитаксиален растеж се постига основно чрез следните усъвършенствани методи:

  • Химично отлагане на пари (CVD / MOCVD): Газообразните прекурсори се разлагат на повърхността на нагрята вафла, за да образуват равномерен монокристален слой. Among these, Metal-Organic Chemical Vapor Deposition (MOCVD) is the industry standard for the epitaxial growth of III-V compounds and wide-bandgap semiconductors.
  • Молекулярно-лъчева епитаксия (MBE): Conducted in an ultra-high vacuum (UHV) environment, this process achieves single-atom-layer precision by directing a precise thermal beam onto the substrate, resulting in extremely steep interface gradients. Подходящ е за ултра фини структури като квантови кладенци.

Висококачественото епитаксиално отлагане разчита не само на прецизния контрол на процеса, но и на управлението на продължителността на живота на ключови компоненти в реакционната камера (като графитни субстрати, покрити със SiC), което пряко влияе върху стабилността на процеса и добива.

2.2 Разширени приложения, активирани от епитаксиалната технология

Epitaxy позволява архитектури на устройства, които не могат да бъдат постигнати само с насипни материали:

  • Силициево-германиев хетеропреходен биполярен транзистор (SiGe HBT): Отглеждането на ултратънък SiGe епитаксиален слой върху базовата област създава изместване на ширината на лентата, което значително подобрява скоростта на високочестотна реакция.
  • Технология на напрегнат силиций: Отлагането на тънък силициев слой върху SiGe решетка предизвиква напрежение на опън или натиск, като по този начин увеличава подвижността на носителите (както подвижността на електрони в n-FETs, така и подвижността на дупки в p-FETs са подобрени).
  • Селективен епитаксиален растеж (SEG): В модерните FinFET и Gate-All-Around (GAA) архитектури, селективният епитаксиален растеж на Si/SiGe в областите източник/източване намалява контактното съпротивление и увеличава тока на насищане.

За дефиницията на процеса на полупроводникова епитаксия вижте:Какво представлява процесът на полупроводникова епитаксия?


III. Субстрат срещу епитаксиална пластина: Преглед на основните разлики


[Ключово заключение от този раздел]: Най-прекият начин да се направи разграничение между двете е да се изследват техните „функционални роли“ – субстратът е отговорен за издържането на физически и термични удари, докато епитаксиалният слой е отговорен за издържането на ток и електрически полета. Чрез отделяне на активната област от предразположената към дефекти област, епитаксиалните пластини постигат нива на ток на утечка с повече от един порядък по-ниски от устройствата, произведени директно върху субстрат.


За визуално сравнение, таблицата по-долу обобщава основните разлики между насипните субстрати и епитаксиалните пластини по отношение на ключовите производствени параметри:


Метод на отлагане
Ключова механика и прекурсори
Основни предимства
Химично отлагане на пари (CVD)
Високотемпературна реакция на газови прекурсори при 1100–1400°C.
Свръхвисока чистота (>99,999%), 100% теоретична плътност, силна химическа връзка.
Физическо отлагане на пари (PVD)
Магнетронно разпрашване или електронно-лъчево изпаряване при условия на ултрависок вакуум.
Ниска температура на процеса, прецизен наномащабен контрол на дебелината, отлична оптична плътност.
Техники за термично пръскане
Плазмено или високоскоростно пръскане с кислородно гориво (HVOF) на разтопени/полуразтопени SiC микропрахове.
Висока скорост на отлагане, рентабилна за структурни компоненти с голяма площ.
Електрохимично отлагане
Електрокристализация на прекурсори на силиций/въглерод от разтопена сол или органични течни разтвори.
Покритие извън линията на видимост върху сложни проводими субстрати, изискване за ниска температура.
Покритие и синтероване на суспензия
Течна суспензия за потапяне/пръскане, съдържаща SiC прахове и органични свързващи вещества, последвано от синтероване при висока температура.
Просто изискване за оборудване,  ниски оперативни разходи, подходящо за дебели защитни покрития.


IV. Технически напредък: Как епитаксията фундаментално подобрява производителността на устройството?


[Ключово заключение от този раздел]: Естествените микродефекти и точките на термичен стрес в насипните субстрати са „скритите убийци“, които причиняват висок ток на утечка и ниско напрежение на пробив в устройствата. Същността на епитаксиалната технология се състои в отделянето на „дефектния механичен субстрат“ от „бездефектния активен функционален слой“, като по този начин изолира транспорта на носителя в рамките на чистия епитаксиален слой. Този дизайн на отделяне директно води до по-високи работни честоти, по-ниска консумация на енергия и по-дълъг живот на устройството - качествен скок, който никога не може да бъде постигнат само с използване на насипни субстрати.

Въвеждането на епитаксиална технология не е просто „добавяне на слой филм“, а по-скоро качествен скок в надеждността на устройството и електрическите характеристики.

Дори и с най-висока химическа чистота, стандартните насипни субстрати неизбежно съдържат микропорьозност, кислородни утайки и точки на термичен стрес, останали от процеса на издърпване на кристалите. Производството на устройства директно върху насипни субстрати често води до висок ток на утечка и нисък толеранс на пробивното напрежение.

Обратно, епитаксиалните пластини изолират транспорта на носителя в рамките на чист епитаксиален слой без дефекти. Чрез отделяне на активната функционална област от податливия на дефекти механичен субстрат, производителите могат да постигнат:

  • По-високи работни честоти (намален паразитен капацитет);
  • По-ниска консумация на енергия (намалено изтичане);
  • По-дълъг живот на устройството и изключителна стабилност при екстремен електротермичен стрес.


Например, в областта на силовите полупроводници, качеството на SiC хомогенния епитаксиален слой директно определя номиналното напрежение на пробив и съпротивлението при включване на MOSFET устройствата – нещо, което масивните SiC субстрати не могат да постигнат сами.

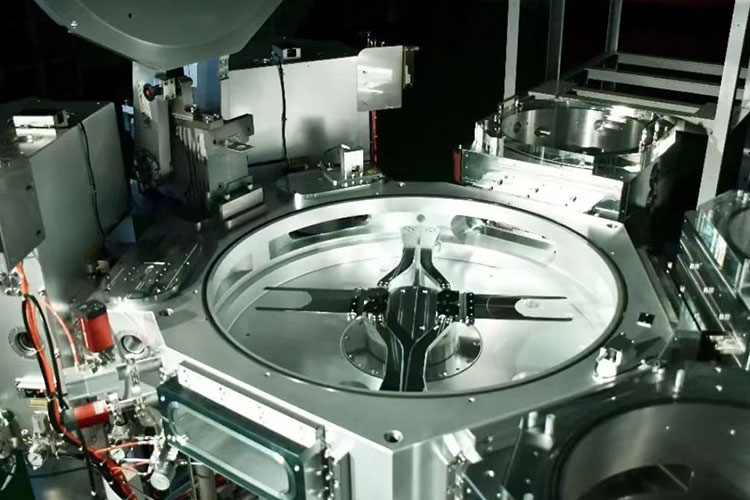

What is semiconductor epitaxy process


V. Технически въпроси от най-голяма загриженост за инженерите (ЧЗВ)


(Следните въпроси произтичат от често срещани технически предизвикателства, с които се сблъскват инженерите по производствените линии на полупроводници по време на действителни процеси на епитаксиален растеж)

Q1: Ако праховите частици внезапно се увеличат по време на епитаксиален растеж, освен течовете в камерата, какви други лесно пренебрегвани области трябва да бъдат изследвани?


О: Това е една от най-предизвикателните неочаквани ситуации, с които инженерите се сблъскват по време на рутинни тестове на пластини. След като потвърдите, че камерата е херметична, препоръчваме да дадете приоритет на изследването на три „скрити ъгъла“:

1. Състояние на повърхността на графитния приемник: Микропукнатини или лющене в SiC покритието могат да отделят частици при високи температури. Ако сенцепторът е бил използван повече от 1000 пъти, препоръчваме да го смените незабавно за тестване – много проблеми с частиците изчезват след смяната на сенцептора с такъв, който има непокътнато покритие.

2. Преходни процеси в налягането по време на превключване на газопровода: В системите MOCVD, колебанията на налягането в момента на превключване на източника на газ могат да доведат до отделяне на странични продукти от вътрешните стени на тръбопровода. Препоръчваме да проверите кривата на реакция на автоматичния регулатор на налягането (APC), за да потвърдите дали има превишаване на налягането.

3. Замърсители по задната страна на субстрата: Ако има фин прах или органични остатъци по задната страна на субстрата, преди да влезе в камерата, той може да „мигрира“ към предния епитаксиален слой при високи температури – това е най-често пренебрегваният проблем.

Отстраняването на неизправности с частици по същество е процес на „елиминиране“: Започнете с най-често сменяните консумативи и проследете проблема стъпка по стъпка към по-дълбоките части на камерата.


Въпрос 2: При епитаксията на SiC, колко тесен е прозорецът на процеса за растеж на стъпков поток? Какви са допустимите отклонения на температурата и налягането?


О: Този въпрос засяга сърцевината на процеса на епитаксия на SiC - растежът на стъпков поток изисква три условия да бъдат изпълнени едновременно в рамките на изключително тесен прозорец: достатъчна подвижност на повърхността, подходяща нуклеационна бариера на ръба на стъпалото и потискане на триизмерния островен растеж.

Въз основа на практически данни от масови производствени линии:

  • Температурен прозорец: Обикновено между 1550°C и 1650°C, с ефективен прозорец от приблизително ±15°C. Ако температурата е твърде ниска, грапавостта на повърхността (RMS) рязко се влошава; ако температурата е твърде висока, се появяват полиморфни включвания 3C-SiC.
  • Прозорец за налягане: Обикновено се контролира между 50 и 200 mbar, с ефективен прозорец от приблизително ±20 mbar. Прекомерен натиск → намалена дължина на повърхностната миграция и коалесценция на стъпките; недостатъчно налягане → намалено пренасищане на парите и значително намаляване на скоростта на растеж.

В практическите инженерни приложения повечето инженери на процеси предпочитат първо да фиксират температурата и след това да настроят фино налягането, за да намерят прозореца – тъй като камерата реагира по-бързо на промените в налягането, което я прави подходяща за бързи DOE (Проектиране на експерименти) сканирания.


В3: Как се определя цикълът на смяна на графитния ток в MOCVD оборудването? На базата на броя пускания или визуална проверка ли е?


О: Този въпрос е пряко свързан с баланса между добива на процеса и производствените разходи и е ключов фокус както за инженерите на производствените линии, така и за лицата, вземащи решения за доставки.

Стандартната за индустрията практика е двупосочен подход, съчетаващ „продължителност на живота на партидата“ и „визуална проверка“:

  • Продължителност на живота на партидата: Доставчиците предоставят препоръчителен експлоатационен живот (напр. покритите със SiC токоприемници на VETEK се препоръчват за партиди на Aixtron), получен от тестове за ускорено стареене, базирани на термична циклична умора на покритието. Дори ако външният вид е нормален, препоръчително е да смените фиксатора по график, преди да достигнете този брой партиди, за да намалите риска от внезапна повреда.
  • Визуална проверка: След всяка партида обработка проверявайте визуално повърхността на SiC покритието или я изследвайте под микроскоп. If any of the following “red flags” appear, replacement must be performed immediately—do not wait until the end of the recommended service life:

①Видимо лющене или напукване на покритието;

② Обезцветени петна с диаметър >1 mm на повърхността (указващи повреда на покритието и окисление на графитния субстрат);

③ Повтарящи се локализирани вариации на дебелината в епитаксиалния слой, при условие че факторите на разпределение на въздушния поток са изключени.

Широко утвърдена инженерна практика е да се зададе цикълът на подмяна на 80% от препоръчания от доставчика живот, като едновременно с това се създава база данни за живота на субстрата чрез фотографиране и архивиране на външния вид на всяка партида – този подход избягва както преждевременното бракуване (което причинява отпадъци), така и хазарт до последната пещ, което може да доведе до бракуване на цялата партида.


Q4: Когато дъгата или основата на епитаксиалната пластина превишава спецификациите, това основно ли се дължи на субстрата или на епитаксиалния процес?


О: Това е най-горещо обсъжданият въпрос за „приписване на отговорност“ сред инженерите по време на срещи за анализ на доходността. Отговорът е - и двете допринасят, но относителното тегло варира в зависимост от материалната система:

Прагматична последователност за отстраняване на неизправности при проблеми с деформацията: Първо проверете входящите данни за деформацията на субстрата (доклад Cpk на доставчика) → След това проверете еднородността на температурата на епитаксиалната пещ (калибриране на термодвойка) → Накрая коригирайте рецептата на процеса.


VI. Обобщение и препоръки за избор


В обобщение, субстратът служи като „скелет и радиатор“, докато епитаксиалният слой действа като „мозък и мускули“. И двете са незаменими:

Ако се фокусирате върху чувствителни към разходите стандартни логически чипове или прости дискретни устройства, висококачествените силиконови субстрати с голям размер са достатъчни, за да отговорят на вашите нужди.

Ако вашето приложение включва високочестотни комуникации, преобразуване на енергия с високо напрежение или фотодетекция с висока чувствителност, тогава пластините, произведени чрез прецизни епитаксиални процеси, са вашият най-добър избор.

В днешната индустрия за производство на полупроводници, която непрекъснато преследва „по-бързи, по-малки и по-ефективни“ решения, епитаксиалната технология се превърна в основен инструмент за преодоляване на физическите ограничения на закона на Мур.


Нуждаете се от персонализирани епитаксиални пластини за вашия проект или искате да научите за конкретни опции за избор на субстрат?

[Щракнететукза да се свържете с нас] или се обадете на [+86-18069220752] и нашите инженери по процесите ще ви осигурят професионална техническа поддръжка.
