Защо графитният ток с покритие от SiC е от съществено значение за епитаксия на полупроводници

Тъй като полупроводниковите устройства продължават да се развиват към по-висока мощност, по-висока честота и по-голяма интеграция, изискванията към оборудването за епитаксиален растеж стават все по-взискателни. Независимо дали произвеждат SiC захранващи устройства, GaN RF компоненти, LED чипове или силициеви епитаксиални пластини, производителите разчитат на един критичен компонент вътре в реактора – покрития със SiC графитен ток.

Въпреки че рядко се вижда извън реакционната камера, този компонент пряко влияе върху еднородността на температурата на пластината, генерирането на частици, живота на покритието и в крайна сметка добива на устройството.

Какво представлява графитен ток с SiC покритие?

Графитен ток с покритие от SiC е прецизно конструиран графитен компонент, защитен от плътно покритие от силициев карбид с химическо отлагане на пари (CVD).

Вътре в епитаксиален реактор токосцепторът изпълнява няколко критични функции:

• Поддържа полупроводникови пластини през целия процес на растеж
• Предава равномерно топлината от нагревателя към вафлата
• Върти се заедно с вафлата, за да подобри равномерността на филма
• Поддържа стабилност на размерите при многократни термични цикли
• Предпазва графитния субстрат от корозивни технологични газове

В зависимост от процеса, приемниците могат да бъдат проектирани като палачинкови приемници, варелни приемници, тави, носители за вафли или персонализирани компоненти на реактора.

Защо не използвате Bare Graphite?

Графитът отдавна е признат за един от най-добрите високотемпературни инженерни материали поради неговите:

· Отлична топлопроводимост

· Нисък коефициент на топлинно разширение

· Висока температурна стабилност

· Лесна обработваемост

· Ниска плътност

Голият графит обаче е неподходящ за директна обработка на полупроводници.

По време на епитаксия процесните газове като H₂, HCl, NH3, силан, хлоросилани и металоорганични прекурсори непрекъснато атакуват откритите графитни повърхности. С течение на времето графитът започва да се окислява, корозира и освобождава въглеродни частици.

Тези частици могат:

· замърсяване на вафли,

· увеличаване на плътността на дефектите,

· намаляване на епитаксиалната еднородност,

· съкращаване на интервалите за поддръжка на реактора.

Поради това почти всички съвременни полупроводникови реактори използват защитни керамични покрития вместо открит графит.

Защо силициевият карбид е предпочитаното покритие？

Сред наличните материали за покритие – включително BN, ZrB₂, TaC и различни оксидни покрития – CVD силициевият карбид се превърна в индустриален стандарт, защото предлага отличен баланс на термични, химични и механични свойства.

Основните предимства включват:

• Изключителна химическа устойчивост: Плътният SiC предотвратява достигането на корозивни газове до графитния субстрат, което значително удължава живота на компонента.
• Отлична топлопроводимост: Високата топлопроводимост позволява бърз пренос на топлина, като същевременно поддържа отлична температурна равномерност в пластината.
• Несъответствие при ниско термично разширение: Коефициентът на термично разширение на SiC съвпада много с графита, намалявайки вътрешното напрежение по време на повтарящи се цикли на нагряване и охлаждане.
• Висока твърдост: Покритието е устойчиво на абразия по време на зареждане на пластини и работа на реактора.
• Висока чистота: Висококачествените CVD SiC покрития минимизират металното замърсяване и генерирането на частици - критично за усъвършенстваното производство на полупроводници.

Защо химическо отлагане на пари (CVD)?

Съществуват различни технологии за покритие, включително:

· Плазмено пръскане

· Сол-гел покритие

· Електрофоретично отлагане

· Пакетна циментация

· Покритие с четка

Производството на полупроводници обаче в голяма степен предпочита химическото отлагане на пари (CVD), тъй като произвежда покрития с:

· изключително висока чистота,

· отлична плътност,

· равномерна дебелина,

· превъзходна адхезия,

· ниска порьозност,

· отлична конформност при сложни геометрии.

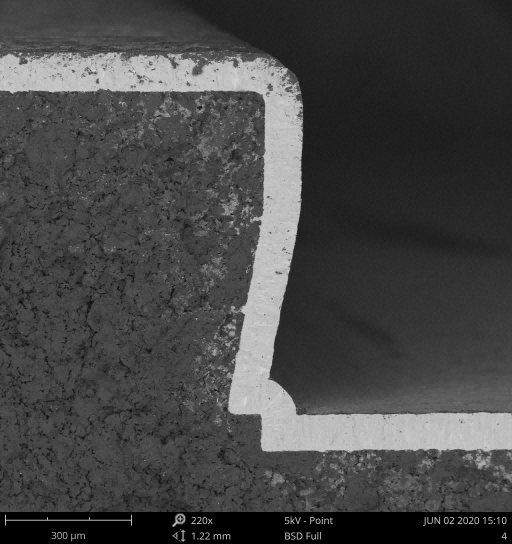

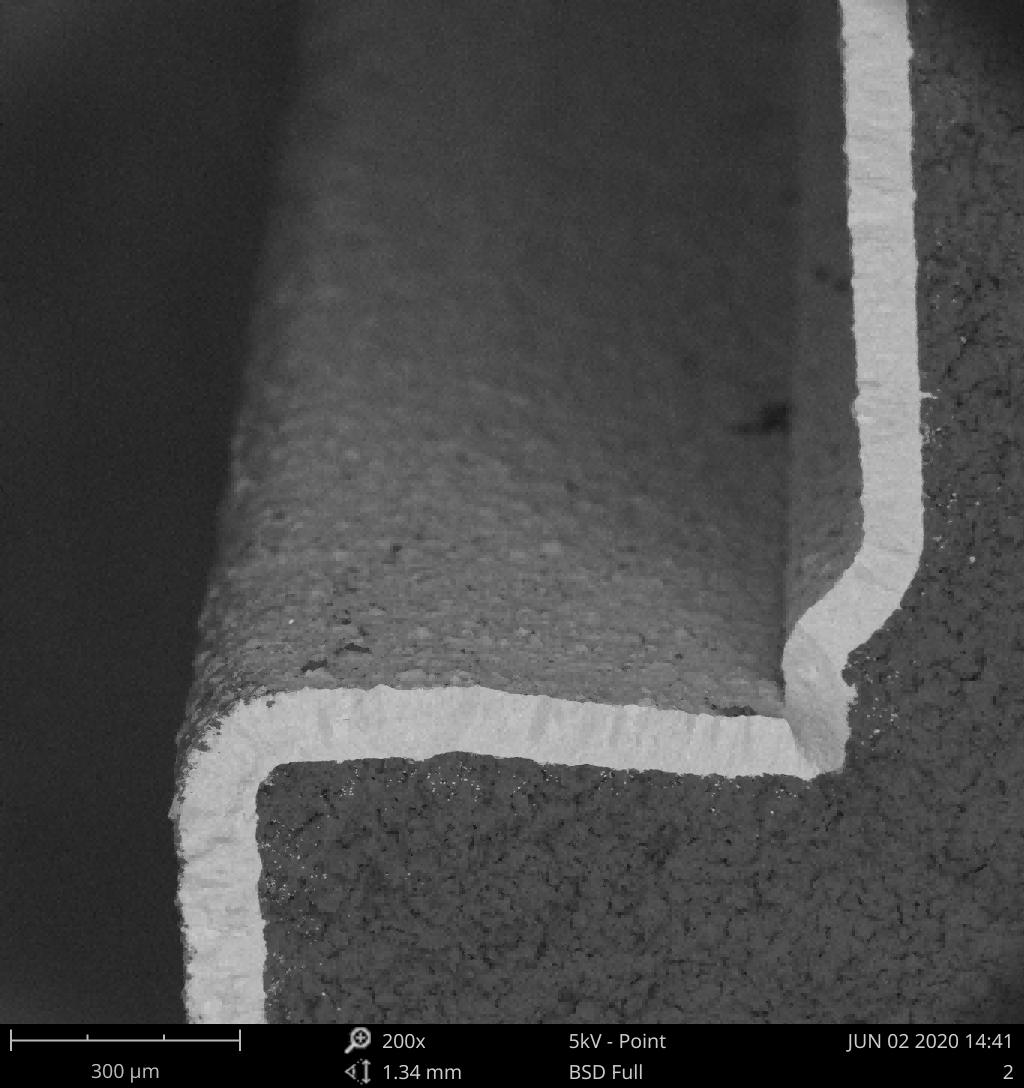

За разлика от напръсканите покрития, които често съдържат пори и слаби интерфейси, CVD SiC образува плътен кристален слой, химически свързан към графитния субстрат, което води до значително по-дълъг експлоатационен живот при тежки условия на процеса.

Типични приложения

Графитните компоненти с покритие от SiC се използват широко в:

SiC епитаксия: Поддържа проводящи и полуизолиращи SiC пластини по време на хомоепитаксиален растеж за MOSFET, SBD и други захранващи устройства.

Силициева епитаксия: Осигуряване на стабилни термични платформи за епитаксия на силициева пластина, използвана в CMOS и производството на мощни полупроводници.

GaN епитаксия: Поддържа растежа на GaN-on-Si и GaN-on-SiC за RF устройства, HEMT, MicroLED и силова електроника.

Производство на светодиоди: Използва се в MOCVD реактори за син, зелен, UV и MicroLED епитаксиален растеж.

Заключение

Тъй като полупроводниковите процеси продължават да се движат към по-големи пластини, по-тесни прозорци на процеса и по-ниска плътност на дефектите, значението на високоефективните компоненти на реактора продължава да расте.

CVD SiC-покритите графитни фиксатори са станали незаменими, защото съчетават превъзходните термични характеристики на графита с изключителната химическа устойчивост, чистота и издръжливост на силициевия карбид.

Независимо дали става въпрос за захранващи устройства със SiC, GaN RF електроника, производство на светодиоди или силициева епитаксия, инвестирането във висококачествени графитни компоненти с покритие от SiC директно допринася за по-висок добив, по-дълъг период на работа на оборудването и по-ниски производствени разходи.
