Технология за повърхностна обработка

В производството на полупроводници технологията за повърхностна обработка играе решаваща роля за подобряване на издръжливостта, производителността и надеждността на компонентите чрез модифициране на техните повърхностни свойства чрез усъвършенствани методи за покритие и отлагане.

Физическо отлагане на пари (PVD)

Физическо отлагане на пари PVD е базиран на вакуум процес на нанасяне на покритие, който отлага тънки филми върху субстрати чрез изпаряване на твърди материали. Той подобрява твърдостта на повърхността, термичната устойчивост и проводимостта, което го прави от съществено значение за полупроводникови инструменти и прецизни компоненти.

Технология за термично напръскване на полупроводници

Тази техника включва високотемпературно пръскане на фини прахове върху повърхности за създаване на плътни защитни покрития. Той значително повишава устойчивостта на топлина, износване и корозия в критични полупроводникови компоненти, изложени на тежки среди.

MAX фаза нанопрах

Нанопраховете MAX Phase са слоеста керамика с метални свойства, предлагаща висока якост, проводимост и устойчивост на термичен шок. Те са идеални за защитни покрития и нововъзникващи полупроводникови приложения, изискващи стабилност при висока температура.


Ключови характеристики

  • PVD вакуумно покритие: високопрецизни тънки филми с отлична твърдост, термична устойчивост, проводимост и силна адхезия.
  • Термично пръскане: плътни защитни покрития с контролируема дебелина, висока устойчивост на топлина/износване/корозия за тежки среди.
  • Нанопрах MAX Phase: слоеста керамика, комбинираща метални и керамични свойства — висока якост, проводимост и устойчивост на термичен шок.
  • CMP полираща суспензия: химико-механична планаризация за плоскост на повърхността на нано ниво в полупроводници и прецизна обработка.
  • Фокусирани върху приложения решения за полупроводникови инструменти, MLCC тигели за синтероване, процесни компоненти и нововъзникваща високотемпературна електроника.


Приложения

За да отговори на разнообразните нужди на полупроводниковото и прецизното производство, VeTek предлага целенасочени решения за технология за повърхностна обработка. Следната таблица ги класифицира по основни технологии и области на приложение:

Технология / Пол Типични продукти / решения Описание на приложението
Физическо отлагане на пари (PVD) PVD тънкослойни покрития за инструменти и прецизни компоненти Вакуумно отлагане на тънки филми за подобряване на повърхностната твърдост, термично съпротивление и проводимост за полупроводникови инструменти и високопрецизни части.
Термично напръскване на полупроводници Покрития чрез термично напръскване, MLCC покрития за синтероване на тигели Високотемпературно пръскане на прахове за образуване на плътни защитни покрития с устойчивост на топлина, износване и корозия; широко използвани за полупроводникови компоненти и тигели за синтероване на MLCC материали.
Материали за фаза MAX MAX Phase нанопрах Слоеста керамика с метални свойства за защитни покрития и нововъзникващи полупроводникови приложения, изискващи висока якост, проводимост и устойчивост на термичен шок.
CMP / Планаризация CMP полираща суспензия Химико-механични полиращи материали за плоскост и качество на повърхността на нано ниво при производството на полупроводници и прецизната обработка на материали.
Защита на компонентите и живот Защитни покрития от PVD и термичен спрей Повърхностна модификация на критични части на полупроводниково оборудване за подобряване на издръжливостта, намаляване на износването и удължаване на експлоатационния живот в тежки производствени среди.

За повече свързани решения за покрития и материали, моля, вижтеПокритие от танталов карбидиПокритие от силициев карбидстраници.


Като професионален производител и доставчик на технология за повърхностна обработка в Китай, ние разполагаме със собствена фабрика. Независимо дали имате нужда от персонализирани услуги, за да посрещнете специфичните нужди на вашия регион или искате да закупите усъвършенствана и издръжлива технология за повърхностна обработка, произведена в Китай, можетеоставете ни съобщение.


View as

CMP полираща суспензия

CMP полираща суспензия

Полиращата суспензия CMP (Chemical Mechanical Polishing Surry) е високоефективен материал, използван в производството на полупроводници и прецизната обработка на материали. Неговата основна функция е да постигне фина плоскост и полиране на повърхността на материала под синергичния ефект на химическа корозия и механично смилане, за да отговори на изискванията за плоскост и качество на повърхността на нано ниво. Очакваме вашата допълнителна консултация.
Физическо отлагане на пари

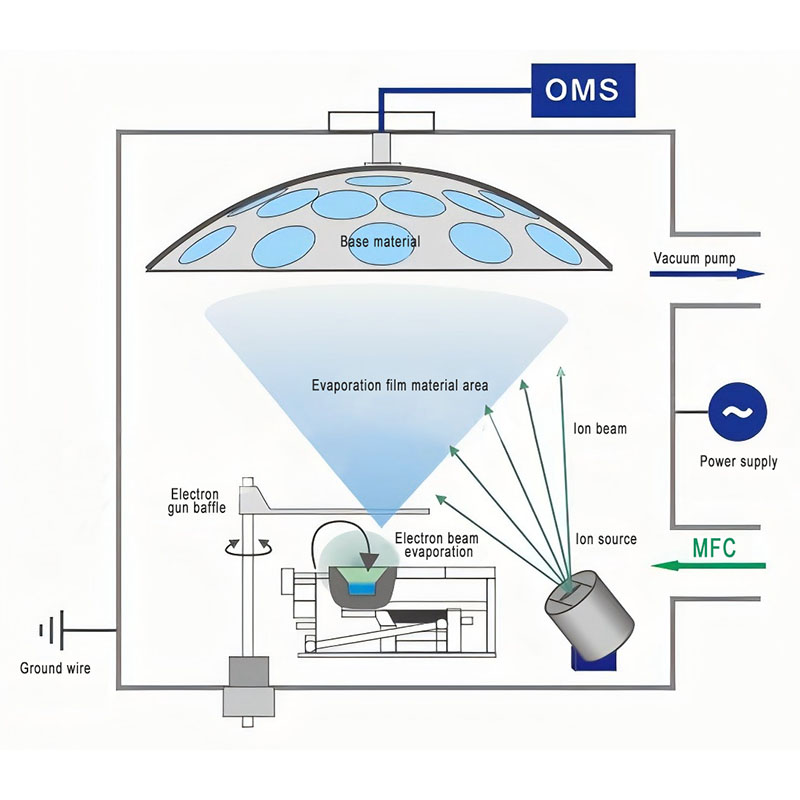

Физическо отлагане на пари

Vetek semiconductor Physical Vapor Deposition (PVD) е усъвършенствана технологична технология, широко използвана при повърхностна обработка и подготовка на тънък филм. PVD технологията използва физични методи за директно трансформиране на материали от твърди или течни в газообразни и образува тънък филм върху повърхността на целевия субстрат. Тази технология има предимствата на висока прецизност, висока еднородност и силна адхезия и се използва широко в полупроводници, оптични устройства, покрития за инструменти и декоративни покрития. Добре дошли да обсъдите с нас!
Технология на термично пръскане MLCC кондензатор

Технология на термично пръскане MLCC кондензатор

Технологията за термично пръскане на Vetek Semiconductor играе изключително важна роля в нанасянето на покритие на синтеровани тигли за висококачествени материали за многослойни керамични кондензатори (MLCC). С непрекъснатата миниатюризация и високата производителност на електронните устройства, търсенето на MLCC кондензатори с технология за термично пръскане също нараства бързо, особено в приложения от висок клас. Очакваме с нетърпение да установим дългосрочен бизнес с вас.
Технология на полупроводниково термично пръскане

Технология на полупроводниково термично пръскане

Vetek Semiconductor Технологията за термично пръскане на полупроводници е усъвършенстван процес, който разпръсква материали в разтопено или полуразтопено състояние върху повърхността на субстрата, за да образува покритие. Тази технология се използва широко в областта на производството на полупроводници, използва се главно за създаване на покрития със специфични функции върху повърхността на субстрата, като проводимост, изолация, устойчивост на корозия и устойчивост на окисление. Основните предимства на технологията за термично пръскане включват висока ефективност, контролируема дебелина на покритието и добра адхезия на покритието, което я прави особено важна в процеса на производство на полупроводници, който изисква висока прецизност и надеждност. Очакваме вашето запитване.
Максимален фазов нанопоудер

Максимален фазов нанопоудер

Фазовият нанопрах Semiconductor MAX на Veteksemi предлага изключителни топлинни и електрически свойства, идеални за съвременни приложения в електрониката и науката за материалите. С превъзходна устойчивост на окисляване и стабилност при висока температура, нанопрахът на Veteksemi е идеалното решение за иновативни полупроводникови технологии.
Като професионален Технология за повърхностна обработка производител и доставчик в Китай, ние разполагаме със собствена фабрика. Независимо дали имате нужда от персонализирани услуги, които да отговарят на специфичните нужди на вашия регион, или искате да закупите усъвършенствани и издръжливи Технология за повърхностна обработка, произведени в Китай, можете да ни оставите съобщение.
