Покритие от силициев карбид

VeTek Semiconductor е специализирана в производството на продукти с изключително чисто покритие от силициев карбид, тези покрития са предназначени за нанасяне върху пречистен графит, керамика и огнеупорни метални компоненти.


Нашите покрития с висока чистота са предназначени предимно за използване в полупроводниковата и електронната промишленост. Те служат като защитен слой за носители на пластини, фиксатори и нагревателни елементи, като ги предпазват от корозивни и реактивни среди, срещащи се в процеси като MOCVD и EPI. Тези процеси са неразделна част от обработката на пластини и производството на устройства. Освен това, нашите покрития са много подходящи за приложения във вакуумни пещи и нагряване на проби, където се срещат среди с висок вакуум, реактивни и кислородни среди.


Във VeTek Semiconductor ние предлагаме цялостно решение с нашите усъвършенствани възможности за машинен цех. Това ни позволява да произвеждаме базовите компоненти с помощта на графит, керамика или огнеупорни метали и да нанасяме вътрешни SiC или TaC керамични покрития. Ние също така предоставяме услуги за нанасяне на покрития на части, доставени от клиента, като гарантираме гъвкавост за посрещане на различни нужди.


Нашите продукти със силициево-карбидно покритие се използват широко в Si епитаксия, SiC епитаксия, MOCVD система, RTP/RTA процес, процес на ецване, процес на ецване ICP/PSS, процес на различни типове LED, включително сини и зелени LED, UV LED и дълбоки UV LED и т.н., който е адаптиран към оборудване от LPE, Aixtron, Veeco, Nuflare, TEL, ASM, Annealsys, TSI и т.н.


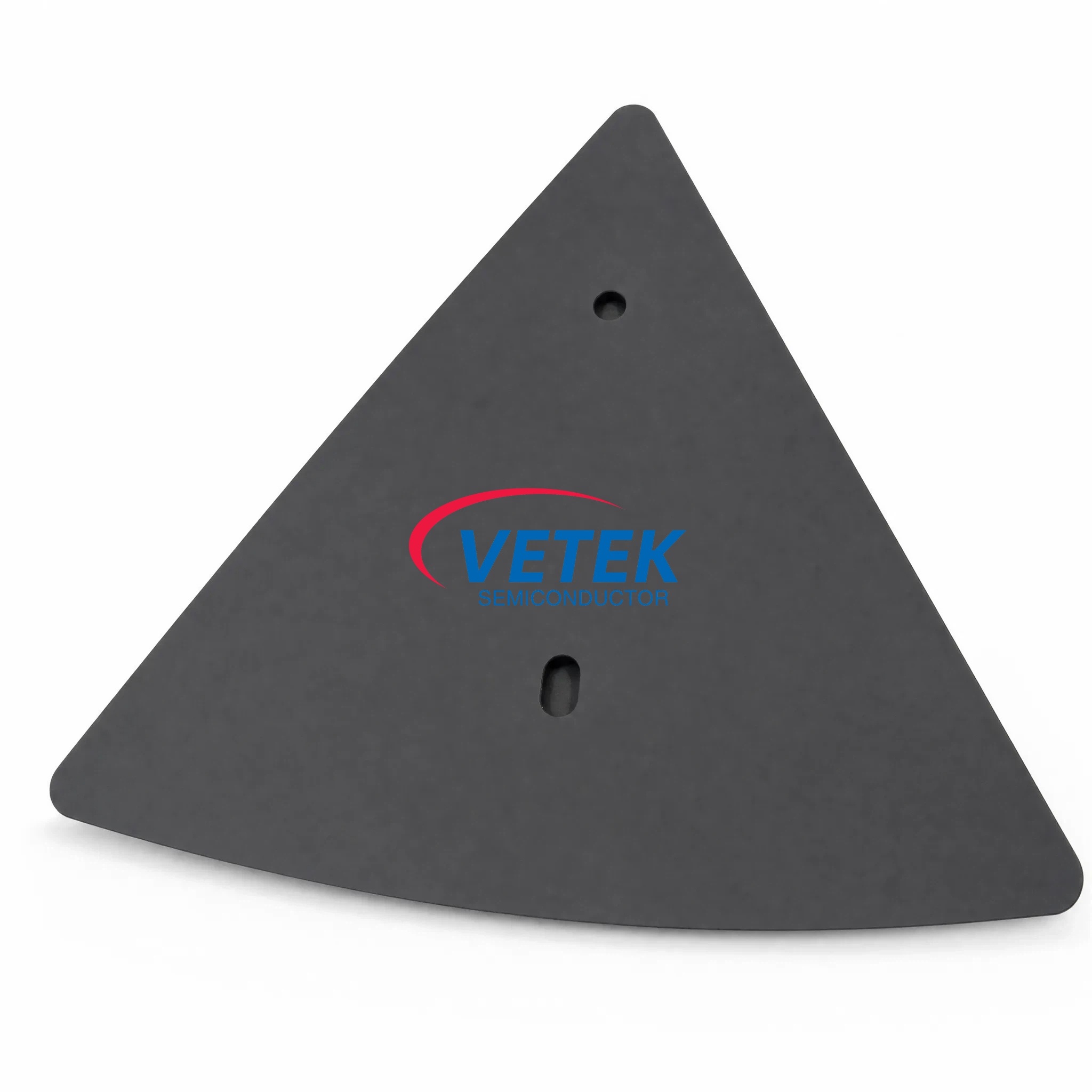

Реакторни части, които можем да направим:


Aixtron G5 MOCVD Susceptors


Покритието от силициев карбид има няколко уникални предимства:

Silicon Carbide Coating several unique advantages



Параметър на покритие от силициев карбид на VeTek Semiconductor

Основни физични свойства на CVD SiC покритие
Собственост Типична стойност
Кристална структура FCC β фаза поликристална, предимно (111) ориентирана
SiC покритие Плътност 3,21 g/cm³
SiC покритие Твърдост 2500 твърдост по Викерс(500g натоварване)
Размер на зърното 2~10 μm
Химическа чистота 99,99995%
Топлинен капацитет 640 J·kg-1·К-1
Температура на сублимация 2700 ℃
Якост на огъване 415 MPa RT 4-точков
Модулът на Йънг 430 Gpa 4pt огъване, 1300 ℃
Топлопроводимост 300W·m-1·К-1
Термично разширение (CTE) 4.5×10-6K-1

CVD SIC ФИЛМ КРИСТАЛНА СТРУКТУРА

CVD SIC FILM CRYSTAL STRUCTURE



Silicon Carbide coated Epi susceptor Токоприемник Epi с покритие от силициев карбид SiC Coating Wafer Carrier Носител за пластини с покритие SiC SiC coated Satellite cover for MOCVD Сателитно покритие с SiC покритие за MOCVD CVD SiC Coating Wafer Epi Susceptor CVD SiC покритие Wafer Epi Susceptor CVD SiC coating Heating Element Нагревателен елемент с CVD SiC покритие Aixtron Satellite wafer carrier Aixtron Satellite носител на пластини SiC Coating Epi susceptor SiC покритие Epi приемник SiC coating halfmoon graphite parts SiC покритие полумесец графит части


View as

Графитен RTP RTA носач с CVD покритие от силициев карбид (SiC).

Графитен RTP RTA носач с CVD покритие от силициев карбид (SiC).

Графитният RTP RTA носач с покритие от силициев карбид (SiC) VETEK CVD е проектиран за системи за бърза термична обработка (RTP) и бързо термично отгряване (RTA), използвани в производството на полупроводници. Произведен от изостатичен графит с висока чистота с плътно CVD SiC покритие, той осигурява изключителна термична стабилност, отлична температурна равномерност, превъзходна химическа устойчивост и ултра ниско генериране на частици. Проектиран да издържа на повтарящи се бързи цикли на нагряване и охлаждане, носачът осигурява надеждна поддръжка на пластини и стабилна производителност на процеса за отгряване на силициеви пластини и други високотемпературни полупроводникови приложения.

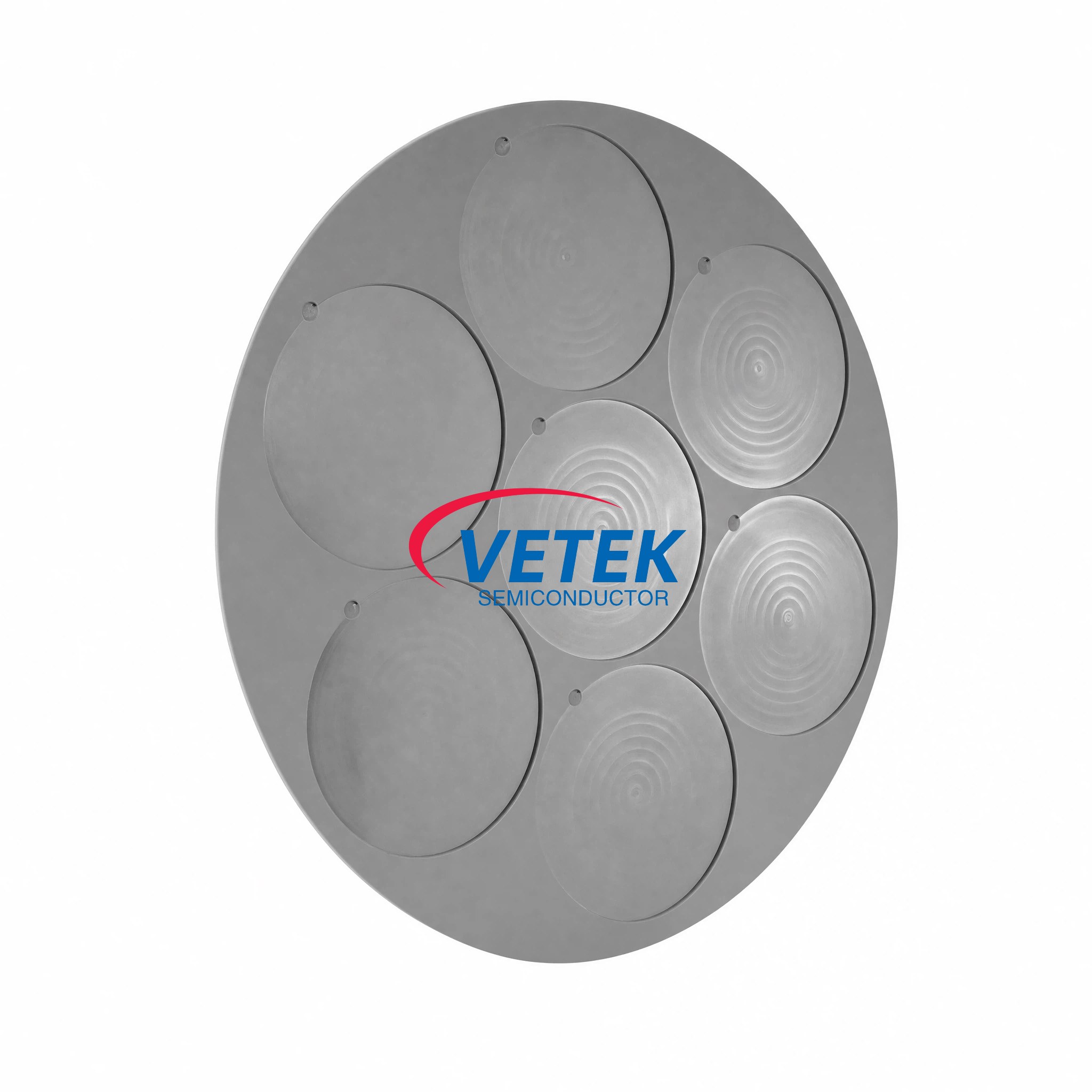

CVD RTP токоприемник с покритие от силициев карбид (SiC).

CVD RTP токоприемник с покритие от силициев карбид (SiC).

Покритият с CVD SiC RTP приемник от VeTek Semiconductor обслужва оборудване за бърза термична обработка (RTP) и бързо термично отгряване (RTA), използвано в цялото производство на полупроводници. Субстратът е машинно изработен от изостатичен графит с висока чистота, върху който е отложен плътен CVD слой от силициев карбид (SiC). Тази конструкция осигурява висока топлопроводимост, стабилна химическа инертност и устойчива стабилност на размерите при многократни цикли на висока температура.
CVD душ слушалка с покритие от силициев карбид (SiC).

CVD душ слушалка с покритие от силициев карбид (SiC).

Ако някога сте се сблъсквали с неравномерен газов поток или замърсяване с частици в камера за отлагане, VETEK CVD SiC Coated Graphite душ глава е проектирана да реши това. Започва с изостатичен графит с висока чистота за термична стабилност и лесна машинна обработка, след което получава плътно CVD покритие от силициев карбид (SiC), което запечатва повърхността, издържа на корозивни газове (като HCl или NF₃) и предотвратява отделянето на газове. Резултатът е газоразпределителна плоча, която осигурява равномерен поток през пластината, справя се с високотемпературна епитаксия и издържа много по-дълго от чистия графит или кварц – което я прави надежден компонент за процеси на CVD, PECVD, MOCVD, силициева епитаксия и SiC епитаксия. Ние също така предлагаме персонализирани модели и размери на отворите, защото няма два напълно еднакви реактора.
Фокусни пръстени от плътен SiC

Фокусни пръстени от плътен SiC

Проектиран да заобикаля зоната за проследяване на пластината, Solid SiC Focus Ring осигурява линейно разпределение на плазмата и точни профили на ецване от край до център. Тези първокласни β-SiC компоненти са изградени от Vetek Semiconductor (Wuyi Tianyao New Material Technology Co., LTD) с помощта на собствена технология за химическо отлагане на пари (CVD). Чрез изпаряване на суровините в плътна матрица без свързващо вещество, Vetek елиминира порьозните микропроцепи, често срещани в по-старите материали. В сравнение със стандартното кварцово или силициево екраниране, нашите CVD SiC компоненти издържат много по-добре на корозивни халогенни газове, екранирайки подложката в дълбока под 7nm логика и плътно производство на чипове с памет. Очакваме вашите допълнителни запитвания.
AMAT 0200-03201 CVD SiC щифт за повдигане на пластини

AMAT 0200-03201 CVD SiC щифт за повдигане на пластини

Този AMAT 0200-03201 Wafer Lift Pin от VeTek започва с графит с висока чистота, след което добавяме плътно CVD SiC покритие отгоре. Направен е за 300 mm системи за епитаксия и EPI реактори за приложни материали. Защо графит и SiC? Графитът се справя много добре с топлината. SiC слоят поема корозивни газове и не се износва бързо. Дизайнът на тънките стени? Това е за по-чисто повдигане и позициониране на пластини, по-малко частици и по-дълъг живот на части при високи температури. Ние също така произвеждаме подобни графитни части с SiC покритие за системи ASM, Aixtron и LPE. Очакваме вашето запитване.
Носител на пластини за VEECO MOCVD (LED епитаксия)

Носител на пластини за VEECO MOCVD (LED епитаксия)

Vetek Semiconductor прави носители за пластини за VEECO MOCVD системи, създадени специално за работа с LED епитаксия като GaN светодиоди, синьо-зелени светодиоди и дълбок UV LED растеж. Тези носители започват с графит с висока чистота и получават плътно CVD покритие от силициев карбид (SiC). Тази комбинация издържа добре на високите температури, които виждате в MOCVD – добра термична стабилност, устойчивост на корозия и покритието е трайно.
Като професионален Покритие от силициев карбид производител и доставчик в Китай, ние разполагаме със собствена фабрика. Независимо дали имате нужда от персонализирани услуги, които да отговарят на специфичните нужди на вашия регион, или искате да закупите усъвършенствани и издръжливи Покритие от силициев карбид, произведени в Китай, можете да ни оставите съобщение.
