Какъв е градиентът на температурата на термичното поле на единична кристална пещ?

Какво етермично поле?

Температурното поле нарастеж на единичен кристалсе отнася до пространственото разпределение на температурата в една кристална пещ, известна още като термично поле. По време на калцинирането разпределението на температурата в топлинната система е сравнително стабилно, което се нарича статично термично поле. По време на растежа на единичен кристал термичното поле ще се промени, което се нарича динамично термично поле.

Когато един кристал расте, поради непрекъснатата трансформация на фазата (течна фаза в твърда фаза), латентната топлина на твърдата фаза непрекъснато се освобождава. В същото време кристалът става все по -дълго и по -дълго, нивото на стопилката постоянно намалява, а топлинната проводимост и радиацията се променят. Следователно термичното поле се променя, което се нарича динамично термично поле.

Какъв е интерфейсът със солидна течност?

В определен момент всяка точка в пещта има определена температура. Ако свържем точките в пространството със същата температура в температурното поле, ще получим пространствена повърхност. На тази пространствена повърхност температурата е равна навсякъде, която наричаме изотермична повърхност. Сред изотермичните повърхности в единичната кристална пещ има много специална изотермична повърхност, която е интерфейсът между твърдата фаза и течната фаза, така че се нарича още интерфейс с твърда течност. Кристалът расте от интерфейса с твърда течност.

Какво е температурен градиент?

Температурният градиент се отнася до скоростта на промяна на температурата на точка А в топлинното поле до температурата на близката точка Б. тоест скоростта на промяна на температурата в рамките на единично разстояние.

КогаЕдиничен кристален силицийРасте, в термичното поле има две форми на твърдо вещество и има и два вида температурни градиенти:

▪ Надлъжният градиент на температурата и радиалния температурен градиент в кристала.

▪ Надлъжният градиент на температурата и радиалния температурен градиент в стопилката.

▪ Това са две напълно различни температурни разпределения, но температурният градиент в интерфейса на твърда течност, който може най-много да повлияе на състоянието на кристализация. Радиалният температурен градиент на кристала се определя от надлъжната и напречната топлинна проводимост на кристала, повърхностното излъчване и новото положение в термичното поле. Най -общо казано, централната температура е висока и температурата на ръба на кристала е ниска. Радиалният температурен градиент на стопилката се определя главно от нагревателите около него, така че централната температура е ниска, температурата в близост до Crucible е висока, а градиентът на радиалната температура винаги е положителен.

Разумното разпределение на температурата на термичното поле трябва да отговаря на следните условия:

▪ Надлъжният температурен градиент в кристала е достатъчно голям, но не твърде голям, за да се гарантира, че има достатъчно капацитет за разсейване на топлината по време наКристален растежда отнеме латентната топлина на кристализацията.

▪ Надлъжният температурен градиент в стопилката е сравнително голям, като се гарантира, че в стопилката не се генерират нови кристални ядра. Ако обаче е твърде голям, е лесно да се причинят дислокации и счупване.

▪ Надлъжният градиент на температурата в интерфейса на кристализацията е подходящо голям, като по този начин образува необходимото придвижване, така че единичният кристал да има достатъчен инерция на растежа. Той не трябва да е твърде голям, в противен случай ще се появят структурни дефекти и радиалният температурен градиент трябва да бъде възможно най -малък, за да се направи интерфейсът на кристализацията плосък.

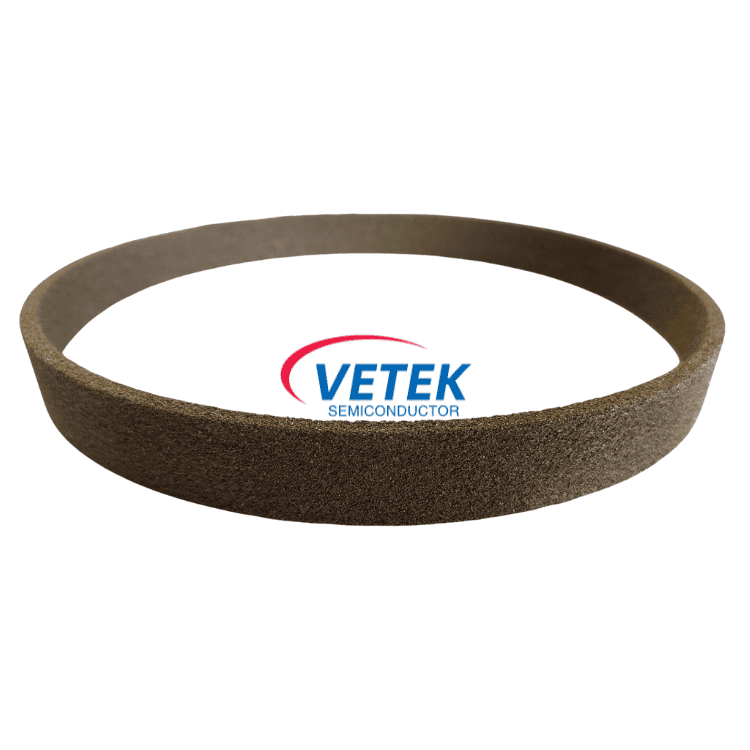

Vetek Semiconductor е професионален китайски производител наПореста графит на растежа на кристали, Монокристален дърпащ тигел, Издърпайте силициев едно кристален джиг, Тигел за монокристален силиций, Tantalum карбидно покритие с покритие за растеж на кристала.  Vetek Semiconductor се ангажира да предоставя усъвършенствани решения за различни продукти на SIC вафли за полупроводниковата индустрия.
