Какво е полумесец в реакционна камера на LPE?

В епитаксиалните системи от силициев карбид (SiC) много ключови компоненти на реактора остават непознати извън индустрията за производство на полупроводници. Един от тези компоненти е „полумесецът“, базирана на графит структурна част, която обикновено се използва в реакционните камери на LPE.

Въпреки че самият Halfmoon не е носител на пластини, той играе важна роля в поддържането на стабилността на реактора по време на високотемпературни процеси на епитаксиален растеж. Тъй като производството на SiC полупроводници се движи към по-големи пластини и по-строг контрол на процеса, дизайнът и материалните характеристики на вътрешните компоненти на реактора стават все по-важни.

Разбиране на LPE реакционната камера

LPE (епитаксия в течна фаза) е техника за растеж на кристали, използвана в производството на полупроводници. В SiC епитаксиалните системи реакционната камера работи при изключително взискателни условия, включващи:

• Високи температури
• Реактивни технологични газове
• Дълги термични цикли
• Стриктен контрол на замърсяването
• Изисквания за стабилен газов поток

Съвременните системи за епитаксия на SiC, като LPE реактори, разчитат до голяма степен на стабилни структури на термично поле и управление на газовия поток вътре в реакционната камера. Дори малки вариации в разпределението на температурата или еднородността на газовия поток могат директно да повлияят на качеството на епитаксиалния слой и консистенцията на пластините.

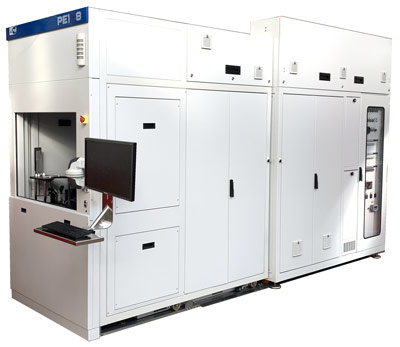

LPE PE1O6 SiC епитаксиален реактор, хоризонтална система с горещи стени, използвана за усъвършенстван растеж на SiC пластини.

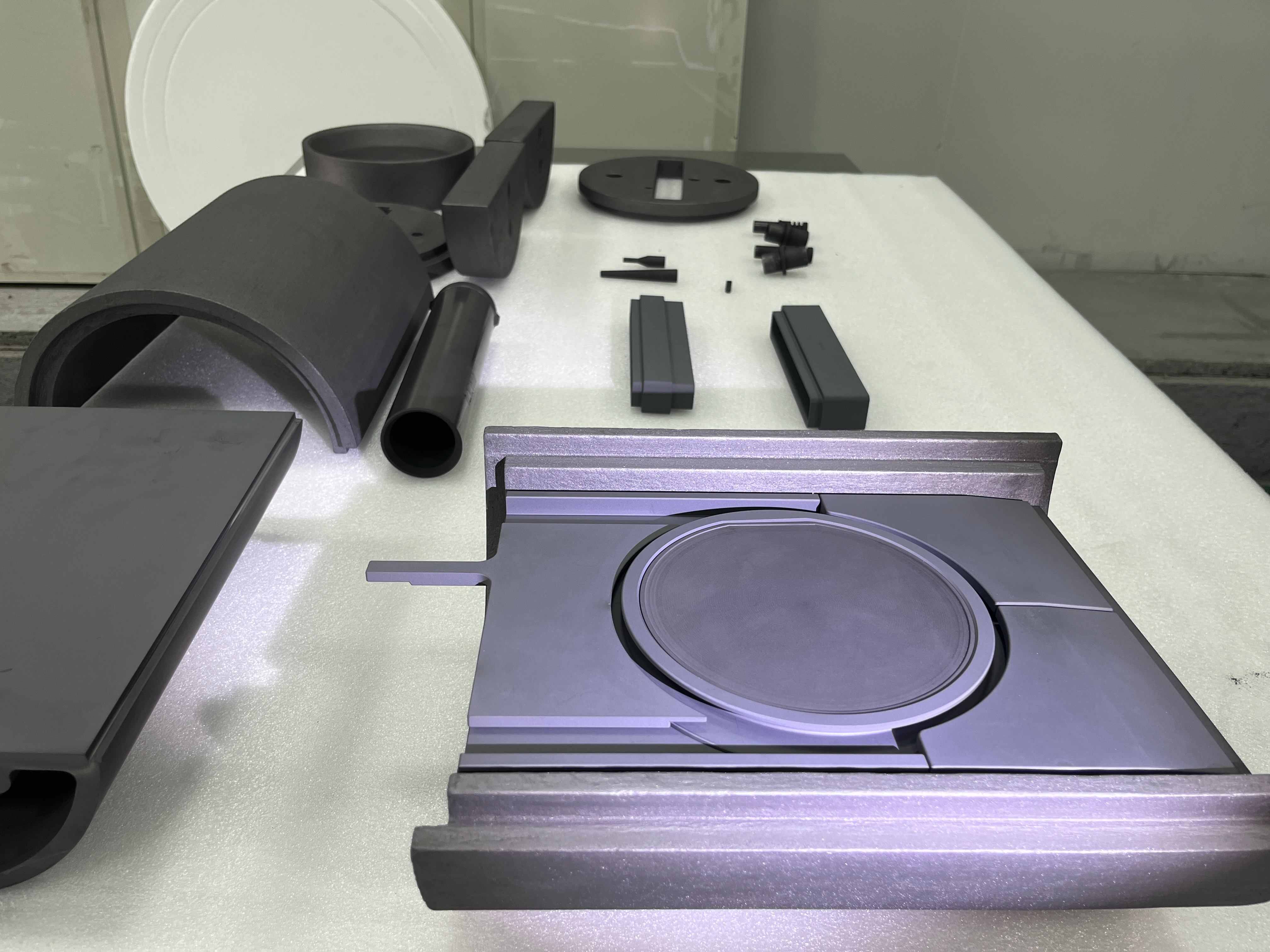

Вътре в камерата множество базирани на графит компоненти работят заедно, за да създадат контролирана термична и химическа среда за епитаксиален растеж. Полумесецът е един от тези поддържащи структурни компоненти.

Защо се нарича „полумесец“?

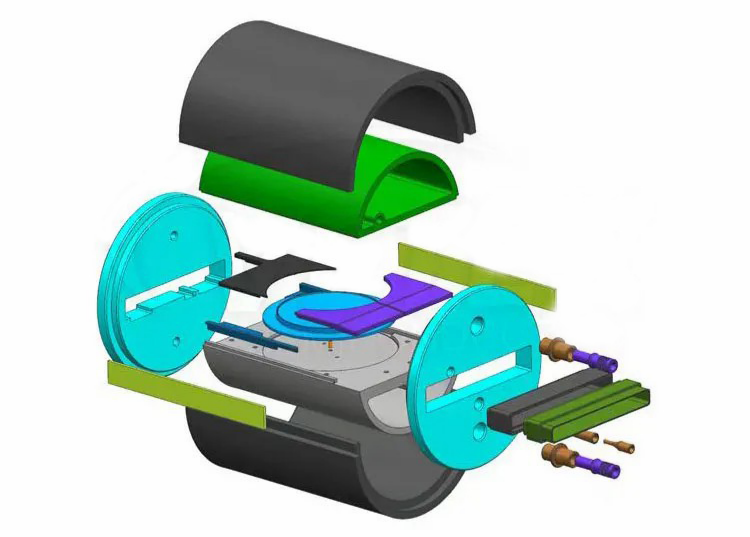

Частта получава името си главно от формата си. В много LPE реактори компонентът изглежда подобно на полукръг или структура на полумесец, когато е инсталиран около областта на горещата зона.

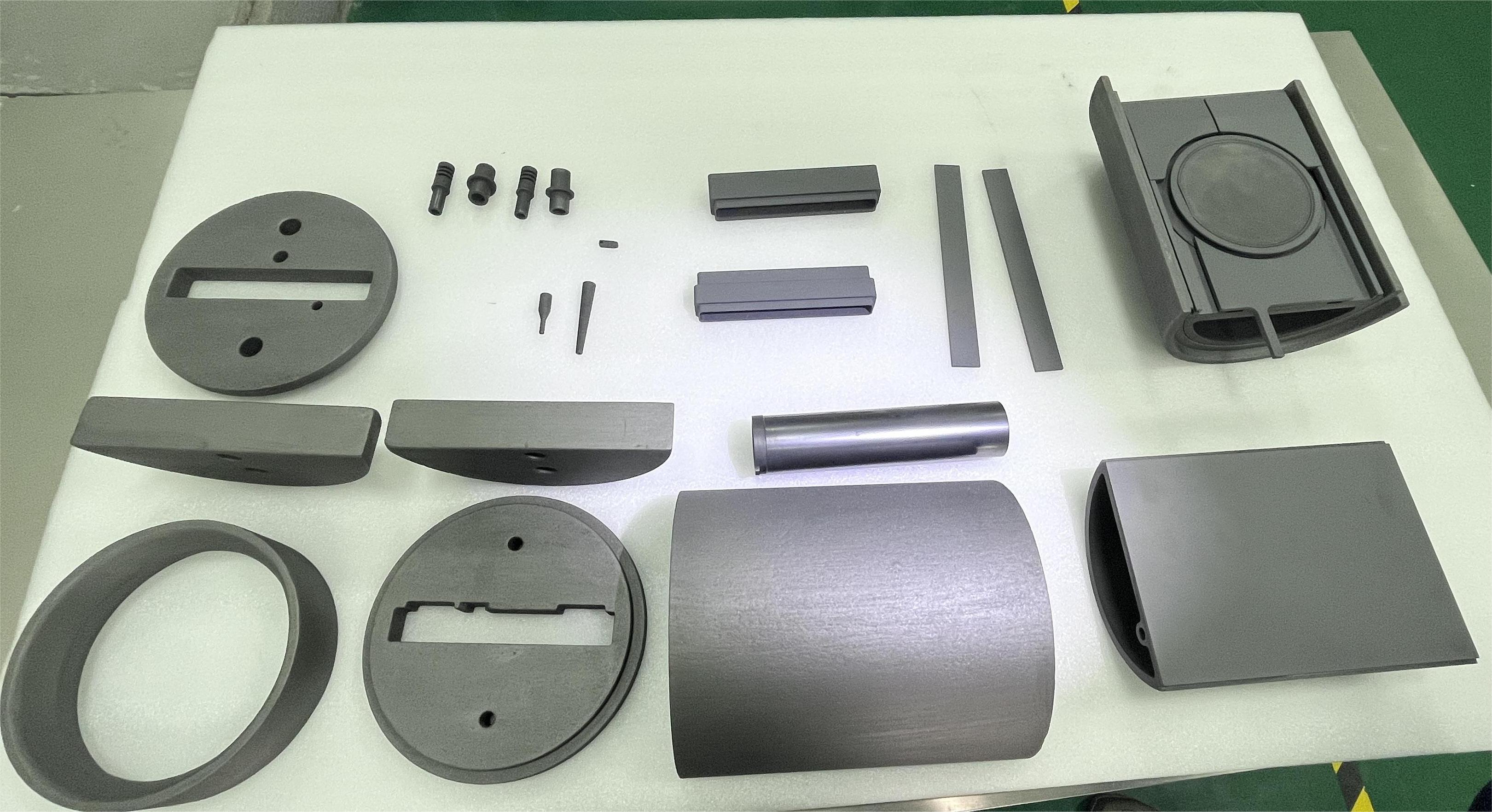

Различните производители на оборудване използват малко по-различен дизайн. Някои части на Halfmoon са по-дебели, някои включват допълнителни поддържащи структури, а някои са директно свързани с въртящи се възли вътре в камерата.

В действителните реакторни системи геометрията обикновено се оптимизира заедно с термичното поле и оформлението на камерата, вместо да се следва един универсален стандарт.

Функции на компонента Halfmoon

Въпреки че конструкциите на реакторите се различават, компонентите на Halfmoon обикновено допринасят за няколко важни функции.

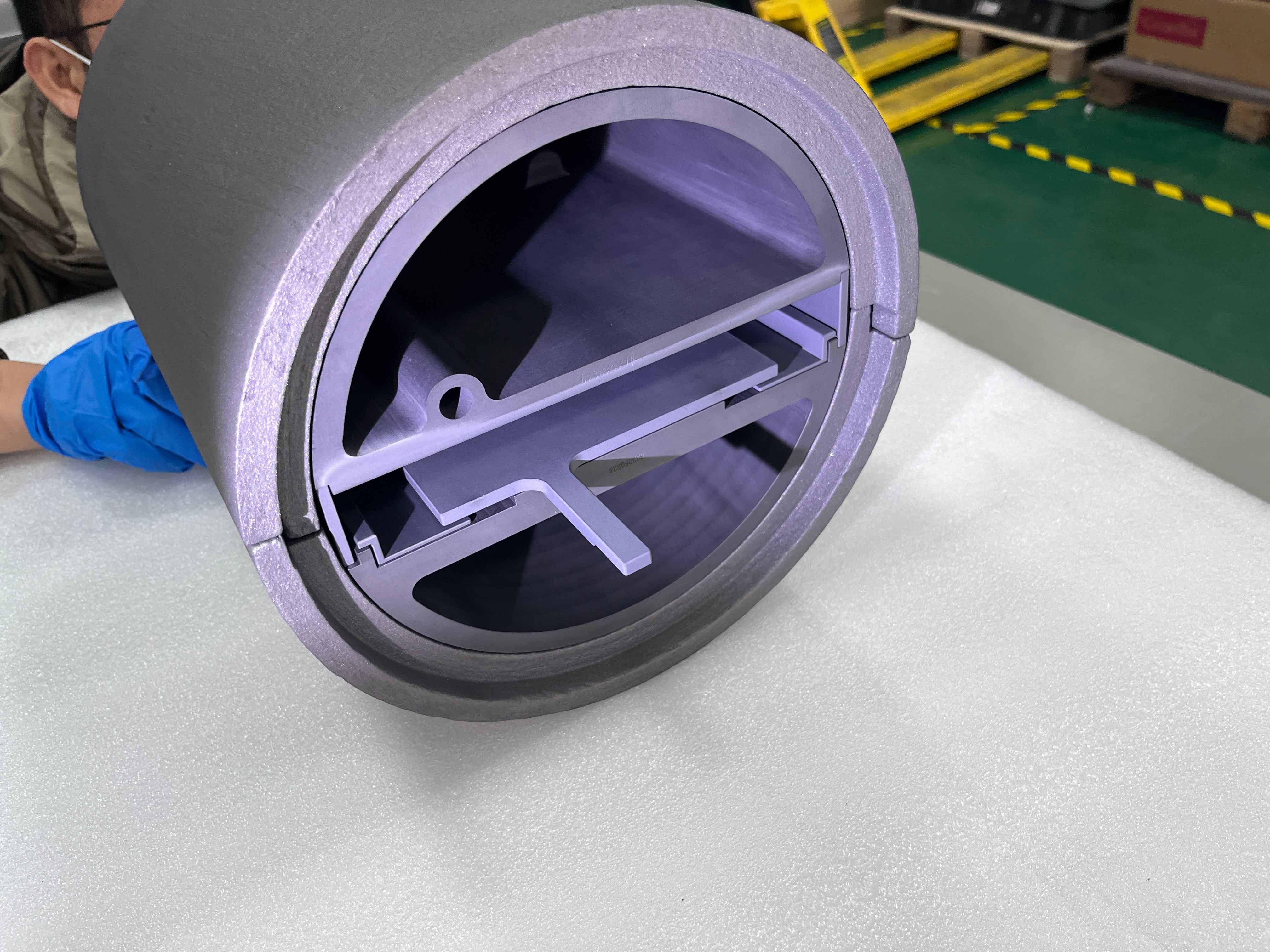

1. Поддържащи конструкции на реактора

Вътре в епитаксиален реактор много графитни части се разширяват и свиват многократно по време на циклите на нагряване. Поради това механичната стабилност на вътрешните опорни компоненти става важна при дълги производствени серии.

В някои проекти на реактори, Halfmoon помага да се поддържа относителната позиция на близките камерни структури при условия на работа при висока температура. Дори лека деформация може да повлияе на подравняването на камерата или повторяемостта на процеса.

2. Подпомагане на стабилността на газовия поток

Поведението на газовия поток вътре в SiC реактор е по-сложно, отколкото изглежда отвън. При висока температура дори относително малки структурни промени вътре в камерата могат да променят местните условия на потока.

В зависимост от платформата на реактора, Halfmoon може косвено да повлияе на това как технологичните газове се движат около района на горещата зона. Това е една от причините, поради която геометрията на вътрешната камера често се оптимизира внимателно по време на разработването на реактора.

3. Координация на термичното поле

Съвременните системи за епитаксия изискват внимателно контролирани термични градиенти. Разположението на графитните компоненти вътре в камерата влияе върху разпределението на топлината и топлинната ефективност.

Компонентите на Halfmoon могат косвено да повлияят на:

• Отражение на топлината
• Топлинен баланс
• Локална температурна стабилност
• Ефективност на термично екраниране

Това става все по-важно за обработката на вафли с големи размери.

4. Поддържащи механични ротационни системи

Някои LPE системи използват въртящи се възли за подобряване на равномерността на отлагането по време на епитаксиален растеж. В тези конфигурации Долният полумесец може да бъде интегриран с близки въртящи се или поддържащи структури вътре в камерата.

Механичните изисквания могат да станат доста взискателни, тъй като реакторът трябва да работи непрекъснато както при висока температура, така и при химически реактивни условия.

Защо графитът все още се използва широко в реакторните системи

Дори днес графитът остава един от най-практичните материали за приложения в полупроводникови термични полета. Той е сравнително лек, може да се обработва в сложни форми и поддържа стабилни свойства при температури, при които много метали биха се провалили.

За производителите на реактори друго предимство е, че графитът реагира добре на прецизна обработка, което е важно за компоненти, инсталирани в тесни камерни пространства.

В същото време голият графит също има ограничения. При дълготрайно излагане на реактивни технологични газове и повтарящи се топлинни цикли повърхността може постепенно да се разгради или да генерира частици. Поради това графитните структури с покритие вече се използват често в съвременните системи за епитаксия на SiC.

Ролята на CVD SiC покритието

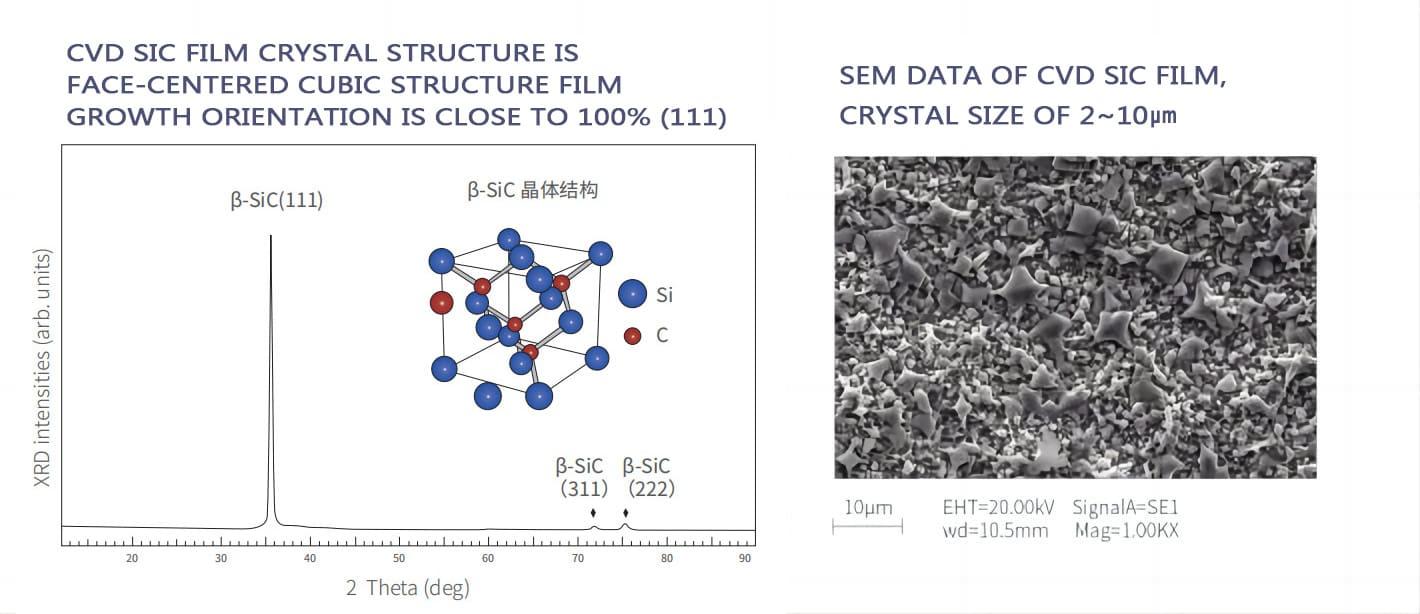

CVD SiC (Chemical Vapor Deposition Silicon Carbide) покритие се използва широко върху компоненти на графитни реактори в SiC системи за епитаксия.

Покритието образува плътен защитен слой върху графитната повърхност, спомагайки за подобряване на:

• Устойчивост на корозия
• Чистота на повърхността
• Устойчивост на износване
• Термичен шок
• Стабилност на процеса

Покритите със SiC графитни компоненти сега се срещат често в:

• Токоприемници
• Вафлени носители
• Облицовки на камерата
• Компоненти на газовия поток
• Събрания на полумесец

Защо повече компании изучават TaC покрития

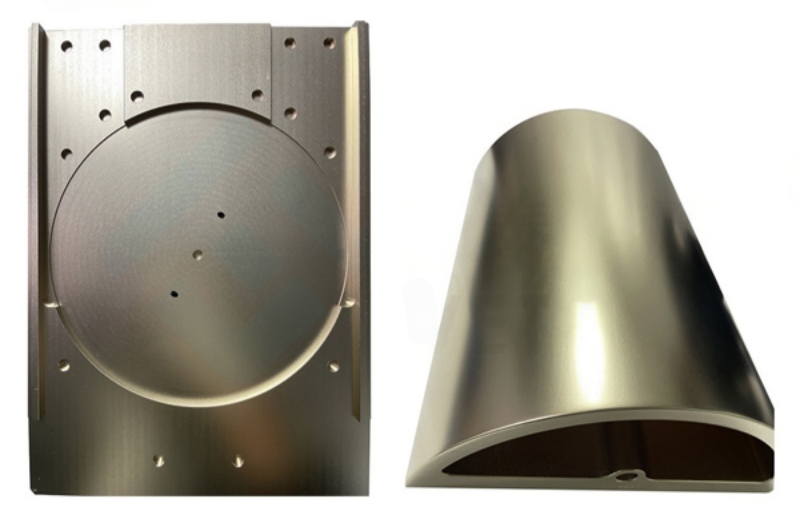

През последните години TaC покритието започна да привлича повече внимание в усъвършенстваните полупроводникови термични полеви приложения, особено при високотемпературни SiC процеси.

Една от причините е, че някои системи за растеж на кристали от следващо поколение работят при условия, при които конвенционалните покривни материали могат да бъдат изправени пред по-голям термичен и химичен стрес при дълги цикли на процеса.

В сравнение с традиционните SiC покрития, TaC обикновено показва по-силна химическа стабилност при изключително високи температури. Поради това изследователите и производителите на оборудване продължават да оценяват потенциала му за бъдещи системи с високотемпературни реактори.

Топлоизолационни материали около реактора

Освен структурните графитни части, топлоизолационните материали също оказват силно влияние върху работата на реактора.

Полупроводниковите системи често използват:

• Мек графитен филц
• Твърд графитен филц
• Филц от въглеродни влакна на основата на PAN
• Въглеродни композитни изолационни материали

Тези материали помагат за намаляване на топлинните загуби и поддържат стабилно разпределение на температурата по време на дълги цикли на растеж.

Повишаващи се изисквания в съвременната SiC епитаксия

Тъй като индустрията на SiC се придвижва към 200 mm пластинчати платформи, вътрешните компоненти на реактора са изправени пред все по-строги изисквания за термична стабилност, прецизност на размерите и контрол на замърсяването.

Бързото развитие на електрическите превозни средства, системите за възобновяема енергия и високочестотната силова електроника ускорява търсенето на SiC пластини.

Тъй като размерите на вафлите се увеличават от 4-инчови до 6-инчови и 8-инчови платформи, компонентите на реактора трябва да отговарят на по-строги изисквания за:

• Прецизност на размерите
• Еднородност на покритието
• Термична стабилност
• Контрол на чистотата
• Механична надеждност

Дори поддържащите компоненти на камерата като сглобките на Halfmoon стават все по-взискателни от техническа гледна точка.

Заключение

Halfmoon може да изглежда като сравнително проста графитна структура в LPE реакционна камера, но тя допринася за няколко важни аспекта на работата на реактора, включително термична стабилност, координация на газовия поток и механична опора.

Неговата еволюция също така отразява по-широки тенденции в производството на полупроводници: по-високи температури, по-чисти процеси, по-големи пластини и по-модерно инженерство на материали.

Тъй като SiC технологията за епитаксия продължава да се развива, компонентите на реактора и технологиите за покритие вероятно ще станат още по-специализирани и ориентирани към производителността.
