Защо графитът е покрит със силициев карбид за епитаксия на полупроводници?

В полупроводниковата епитаксия графитът рядко се избира просто защото може да издържи на висока температура. Неговата истинска стойност се крие в комбинацията от обработваемост, термична реакция, електрическо поведение и способността да се формират сложни компоненти на реактора, като цевни фиксатори, палачинкови фиксатори, държачи за единични пластини и MOCVD носители. И все пак същата графитна повърхност, която осигурява тези предимства, не винаги е подходяща за директно и многократно излагане на епитаксиална среда. Ето защо много критични графитни компоненти са защитени с плътна защитапокритие от силициев карбид, нанесено чрез химическо изпаряване, създавайки това, което обикновено се описва катоГрафит с SiC покритие.

Инженерната концепция е проста, но важна: графитното тяло осигурява структурната и топлинна платформа, докато CVD SiC слоят се превръща в лицевата към процеса повърхност. Следователно полученият компонент трябва да се разглежда като една интегрирана материална система, а не като графит с допълнителен защитен слой.

Защо графитът остава важен в епитаксиалните реактори

Сцепторът за епитаксия изпълнява значително повече работа, отколкото просто да държи пластина. Той установява механичното положение на пластината, участва в преноса на топлина и, в зависимост от конструкцията на реактора, взаимодейства с въртене, индукционно нагряване и газов поток. Малки промени в дълбочината на джоба, плоскостта, повърхностния профил или термичното поведение могат да променят локалната среда на пластината и в крайна сметка да повлияят на епитаксиалната еднородност.

Това изискване обяснява продължаващото използване на финозърнест и изостатичен графит. Графитът може да бъде прецизно обработен в геометрии, които биха били значително по-трудни или скъпи за производство от много плътни керамични материали. Той също така осигурява термични и електрически характеристики, съвместими с няколко концепции за реактори с гореща стена и индукционно нагряване.

За търговски силиций иSiC епитаксия, SGL Carbon идентифицира изостатичния графит с висока якост като основен материал за покрити токоприемници и отбелязва, че качеството на материала на токоприемниците има пряко влияние върху качеството на епитаксиалния слой. Следователно тесните толеранси на размерите, хомогенното покритие и чистотата се третират като свързани изисквания, а не като независими спецификации.

Трудността е, че материалът, подходящ за изграждане на термично тяло, не е непременно оптималната повърхност за контакт с атмосферата на процеса. Това разграничение е основната причина за прилагането на силициев карбид.

Защо голият графит не е идеална повърхност, обърната към процеса

A чист графитен компонентработи в среда, съдържаща високи температури, реактивни прекурсорни газове и повтарящо се нагряване и охлаждане. При тези условия повърхността може постепенно да стане част от химията на реактора.

При епитаксия със силициев карбид този проблем е особено ясен. Публикувана работа върху SiC CVD на базата на хлорид описва графитни сенцептори, покрити със SiC специално, за да се предотврати отделянето на примеси и допълнителни въглеводороди от горещ графит по време на растеж. Същата работа съобщава, че разграждането на SiC покритието в горещи точки може да повлияе на възпроизводимостта от цикъл до цикъл, илюстрирайки, че състоянието на повърхността на приемника може да стане част от самия процес.

Следователно рискът е по-широк от обикновеното окисление. Директното излагане може да доведе до химическа атака, прогресивно загрубяване на повърхността, освобождаване на частици, излагане на следи от примеси или нежелани реакции между графита и технологичния газ. Циклите на почистване могат да въведат друг механизъм на напрежение, тъй като един и същ компонент трябва многократно да преживее както химията на отлагане, така и химията на почистване на камерата.

За производството на полупроводници това създава нежелана верига за обратна връзка. Повърхностната деградация променя състоянието на приемника; променящ се приемник може да промени локалната химическа и термична граница около пластината; и променящата се граница може да намали повторяемостта на процеса.

Следователно целта на покритието с графит не е просто да направи частта „по-устойчива на корозия“. Това е да запазитеграницата, насочена към процеса, е по-стабилна във времето.

CVD SiC като функционален интерфейс между графита и процеса

CVD SiC покритие създава плътна повърхност от силициев карбид върху обработеното графитно тяло. Търговските SiC покрития обикновено се отлагат чрез химическо отлагане на пари при температури над приблизително 1200°C. SGL Carbon съобщава за типични температури на отлагане от 1200–1300°C и специално подчертава, че поведението при термично разширение на графитния субстрат трябва да бъде съобразено с покритието, за да се минимизира термичният стрес.

Веднъж отложен, SiC слоят действа като функционален интерфейс между графита и атмосферата на реактора. Неговата химическа устойчивост намалява директната атака върху основния въглерод. Неговата плътност ограничава директното излагане на графита на околната среда на процеса. Неговата висока чистота осигурява по-контролирана повърхност близо до вафлата, а неговата механична цялост помага за намаляване на генерирането на частици, свързани с ерозията.

Тези предимства зависят от това дали покритието остава непокътнато. Покритие с лоша равномерност на дебелината, локални дупки, остатъчно напрежение или слаба адхезия може в крайна сметка да се напука или разслои. Когато това се случи, графитът се излага отново и защитната функция се губи локално.

Поради тази причина дебелината на покритието сама по себе си не е значим показател за качество. По-полезните инженерни параметри са комбинацията отчистота, плътност, грапавост на повърхността, еднородност на дебелината, микроструктура, съвместимост на субстрата и цялост на интерфейса.

Mersen следва същия подход материал-система в своите насоки за полупроводниково оборудване. Той описва изключително чист графит, покрит със SiC за епитаксия и MOCVD и специално подчертава CTE съвместимостта между графит и силициев карбид като условие за дълготрайна цялост на покритието.

От практическа гледна точка идеалният компонент не е този с най-дебел слой SiC. Това е този, при който степента на графит, архитектурата на покритието, толерансите на обработка и работните условия са достатъчно добре съчетани, за да останат стабилни при повтарящи се цикли на процеса.

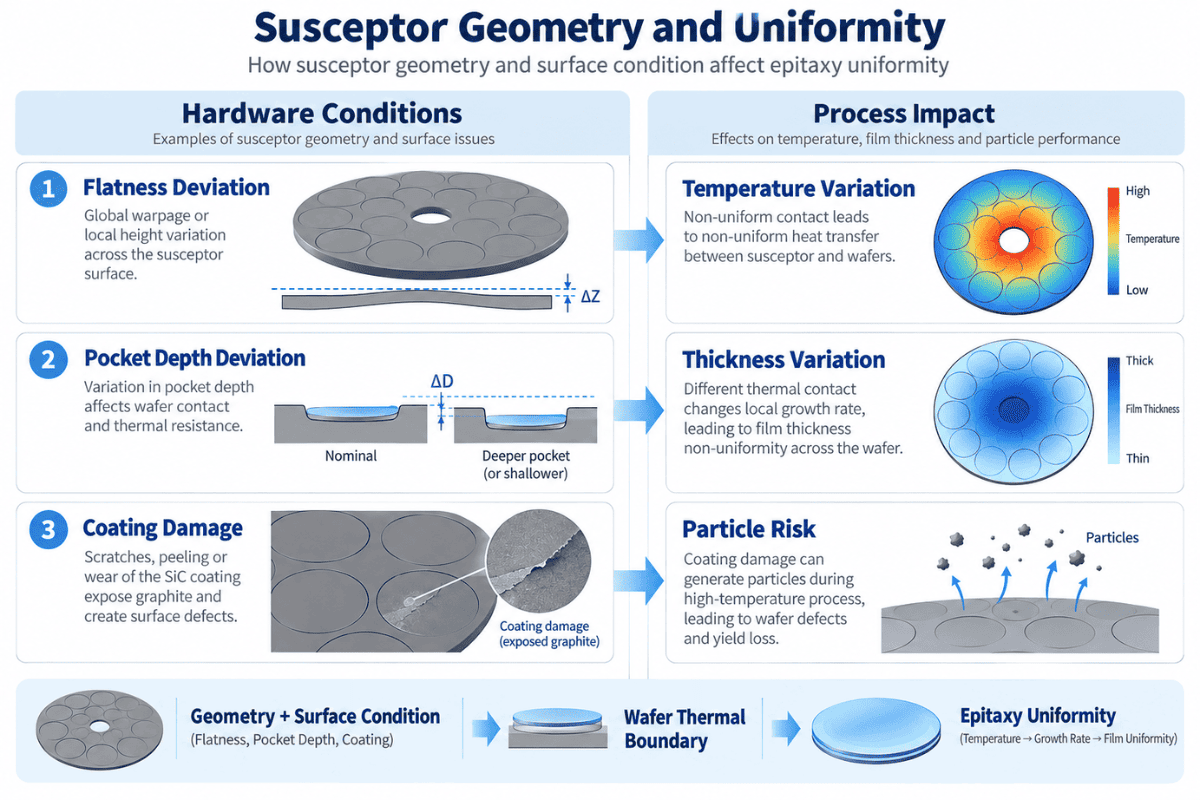

Как геометрията и плоскостта на токоприемника влияят на еднородността на температурата на пластините?

Стойността на ток със SiC покритие става по-ясна, когато компонентът се разглежда като част от топлинното поле, а не просто като консуматив.

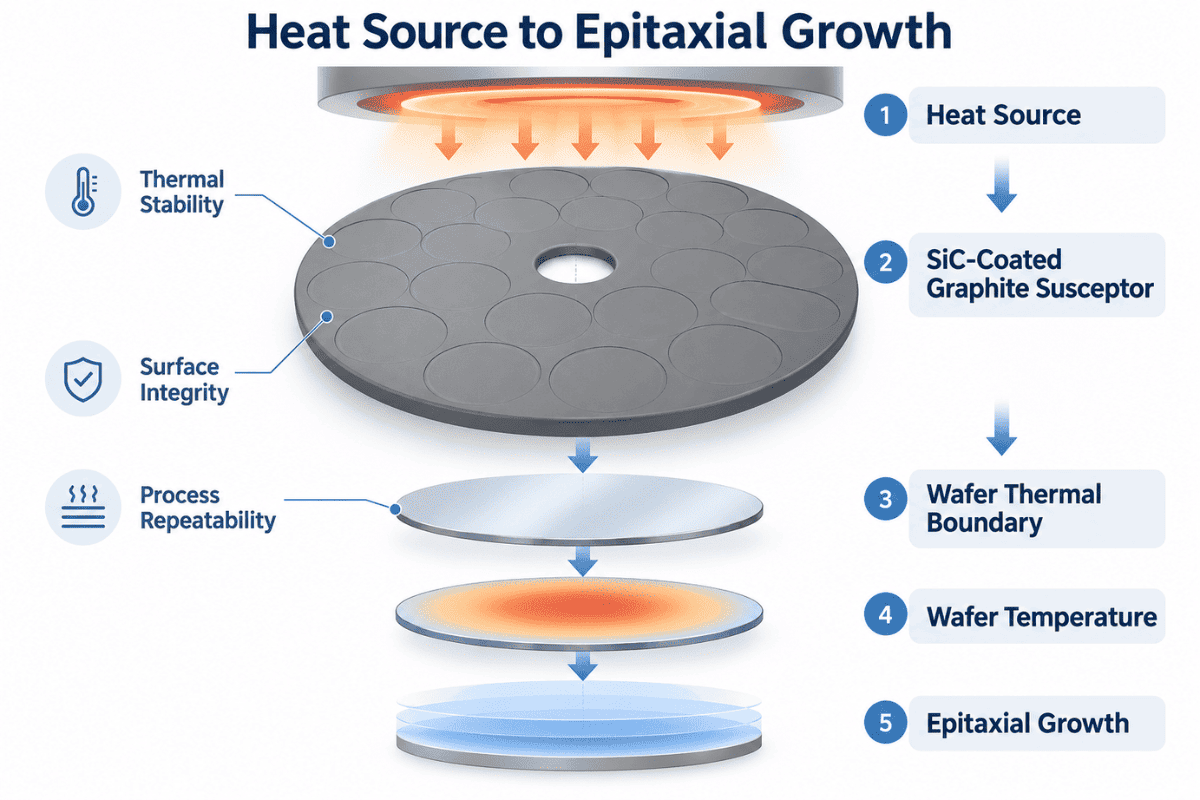

Енергийният път в опростена епитаксиална система може да бъде представен като:

Източник на топлина → Графитен ток с покритие от SiC → Термична граница на пластина → Температура на пластина → Епитаксиален растеж

Всеки интерфейс има значение. Ако приемникът се изкриви, ако джобовете променят размера си, ако отлаганията се натрупват неравномерно или ако покритието локално се повреди, условията, изпитвани от пластината, могат да се променят дори когато номиналната рецепта на реактора остава непроменена.

Ето защо прецизната обработка и качеството на покритието са тясно свързани. SGL Carbon подчертава джобния профил, плоскостта, повърхностното покритие, чистотата и хомогенното SiC покритие за силициеви епитаксиални фиксатори и също така свързва свойствата на везните с качеството на епитаксиалния слой.

Подобна връзка съществува в MOCVD. Носителите на пластини въртят субстрати чрез контролирано термично и прекурсорно поле, а термичното поведение на носителя допринася за разпределението на температурата на пластините. SGL Carbon отбелязва, че графит с висока чистота, хомогенни SiC покрития и тесни толеранси на размерите се използват за контролиране на производителността на носителя в MOCVD приложения, свързани с LED и GaN.

Следователно би било неточно да се твърди, че SiC покритието само по себе си „подобрява епитаксиалния добив“. По-защитимото инженерно заключение е, че стабилен, добре проектиран графитен компонент със SiC покритие спомага за поддържането натермични, химични и гранични условия на замърсяваненеобходими за повтаряща се епитаксия.

Това разграничение е важно както за техническата точност, така и за квалификацията на доставчика.

Защо изискванията се различават между силиконова и SiC епитаксия

Концепцията за основния материал е подобна за силиций и SiC епитаксия, но тежестта на работната среда е различна.

При силициевата епитаксия, фиксаторите с покритие с висока чистота трябва да поддържат точност на размерите, термична еднородност и чиста повърхност на процеса. Търговските доставчици наблягат силно на плоскостта, геометрията на джобовете, толерантността на машинната обработка и хомогенността на покритието, тъй като сензорът е част от системата за нагряване на пластини.

SiC епитаксия обикновено поставя по-голям термичен и химичен стрес върху горещата зона. Растежът на основата на хлорид SiC, например, може да работи при температури около 1570°C в публикувани изследвания на реактори. При такива условия, разграждането на покритието в локализирани горещи точки става особено важно, тъй като промените в повърхността на сензора могат да повлияят на възпроизводимостта при многобройни серии.

Следователно подходящият въпрос не е дали SiC покритието е „по-добро“ за един процес от друг. Правилният въпрос е дали архитектурата на покритието е съвместима с действителнататемпература, газова химия, термичен цикъл, метод на почистване и геометрия на компонента.

Същата логика се прилага, когато се оценяват алтернативни покрития като TaC или когато се разглеждат твърди SiC компоненти. Изборът на материал трябва да следва средата на процеса, а не обща йерархия на материалите.

Определяне на графит с SiC покритие като инженерен компонент

Една технически значима спецификация започва с реактора, а не с покритието.

Доставчикът трябва да разбере процеса на епитаксия, конфигурацията на реактора, размера на пластината, геометрията на компонентите, работната температура, технологичните газове и почистващата химия, преди да определи изискванията за графит и покритие. След това чертежът на компонента трябва да установи геометрията на джоба, плоскостта, критичните размери и повърхностното покритие. Едва след като се разберат тези изисквания, дебелината на покритието, еднородността, грапавостта и критериите за проверка трябва да бъдат финализирани.

Този подход променя RFQ от заявка за стоки—

„Цитат aГрафитен ток с покритие от SiC.”

— към инженерна спецификация, изградена около действителния процес.

За компонентите за епитаксия целта не е просто да се увеличи максимално живота на покритието. Целта е да се поддържа компонент, който поддържастабилна температура на вафлата, контролирано замърсяване, нисък риск от частици, консистенция на размерите и повтарящи се условия на растежпрез целия предвиден период на обслужване.

ЧЗВ

1. Защо графитът е покрит със силициев карбид при епитаксия?

Графитът осигурява обработваемост и полезни топлинни характеристики, докато CVD SiC осигурява химически стабилна повърхност с висока чистота, обърната към процеса. Комбинацията позволява на сложни графитни приемници да работят в взискателни полупроводникови среди.

2.Защо не използвате чист графит?

Голият графит може да взаимодейства с реактивни газове, да излага примеси, да става грапав или да генерира частици с течение на времето. Плътно SiC покритие отделя графита от атмосферата на процеса.

3. SiC покритието премахва ли замърсяването?

Не. Намалява риска от замърсяване, свързан с графит, когато покритието остава непокътнато, но замърсяването може да произхожда и от газове, повърхности на камерата, отлагания, манипулации и други компоненти на реактора.

4.Влияе ли SiC покритието на топлинните характеристики?

да Покритието, графитната подложка, геометрията на компонентите и състоянието на повърхността заедно влияят върху термичната граница между фиксатора и пластината. Следователно покритието трябва да се оценява като част от цялостния компонент.

5. Каква информация трябва да бъде включена в RFQ?

Полезният RFQ трябва да включва модела на реактора, типа на процеса, размера на пластината, чертежа на компонента, работната температура, процесните и почистващите газове, изискванията за графит, спецификацията на покритието, критичните толеранси, повърхностното покритие, критериите за проверка и необходимото количество.

Референции

1. SGL Carbon. Графитни фиксатори и компоненти за силициева и SiC епитаксия.

2. SGL Carbon. SIGRAFINE® SiC покритие.

3. Мерсен. Оборудване за полупроводников процес — ултра-чист графит, покрит със силициев карбид. Pedersen, H. et al. SiC епитаксиален растеж с помощта на CVD на базата на хлорид. Journal of Crystal Growth.
