I. VETEK Semiconductor — основен технологичен лидер в модерните полупроводникови материали и национално специализирано и сложно предприятие „Малък гигант“

VETEK Semiconductor е високотехнологично предприятие, специализирано в решения за високотемпературно термично поле за фотоволтаичната и полупроводниковата промишленост. Основан през2016, компанията се фокусира върху изследването, разработването и индустриализацията на високотемпературни термични полеви материали. Ние независимо усвоихме основните технологии за покритие наCVD силициев карбид (CVD SiC)иCVD танталов карбид (CVD TaC), и са създали напълно интегрирана производствена система, покриващапречистване на графит → прецизна обработка → отлагане на покритие.

Компанията е призната за aНационално специализирано и сложно предприятие "Малък гигант"., нареждайки се сред водещите доставчици на решения за термично поле за епитаксия на полупроводници в Китай. Нашите продукти успешно позволиха домашното заместване на ключови компоненти на термично поле заLED епитаксия, трето поколение полупроводници и силициева епитаксия,и са навлезли в основните вериги за доставки на множество водещи производители на полупроводници.

II. ОтносноVETEK Semiconductor

Ключово съобщение:Основана през 2016 г., VETEK Semiconductor е национално специализирано и сложно предприятие „Малък гигант“. Компанията управлява шест специализирани бизнес подразделения, предоставящи цялостни решения за цялата индустрия на полупроводникови високотемпературни термични полета.

1. Основен екип

Компанията разполага с повече от20 специалисти по научноизследователска и развойна дейност. Нашият основен технически екип идва от престижни университети, включителноZhejiang University, Wuhan University, Central South University и China University of Geosciences.Екипът притежава богат опит в:

· Разработване на CVD оборудване

· Изследване на полупроводникови материали

· Прецизна обработка

· Подготовка на материала с висока чистота

· Управление на качеството

2. Организационна структура и бизнес подразделения

Фирмата се състои отшест основни бизнес подразделения:

· Отдел за CVD SiC покрития

· Отдел за CVD TaC покрития

· Графитно подразделение

· Отдел за кварц и керамични компоненти

· Подразделение за въглеродни влакна

· Отдел за полупроводникови пластини

III. Шест основни продуктови категории — цялостно покритие на приложения на полупроводникови високотемпературни топлинни полета

Ключово съобщение:Центриран около критичните производствени процеси на полупроводници, VETEK Semiconductor създаде шест зрели продуктови категории, включителноCVD SiC покрития, CVD TaC покрития, твърд силициев карбид (Solid SiC), графит с висока чистота и материали на основата на въглерод, кварц и усъвършенствана керамика и полупроводникови пластини, обхващащи основни приложения катоепитаксия, ецване и растеж на кристали.

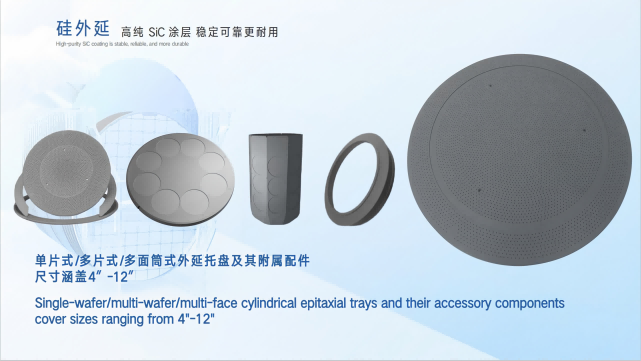

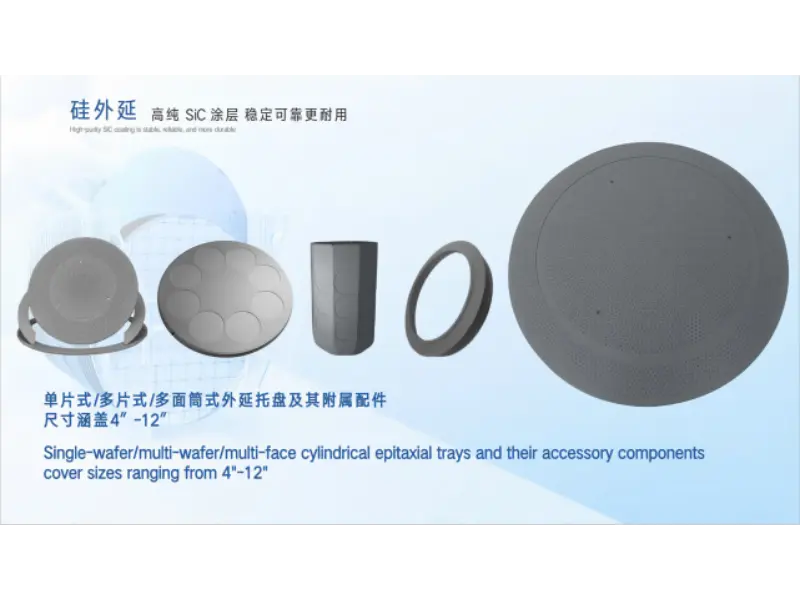

1. CVD серия покрития от силициев карбид (SiC).

Използване на конюшняХимично отлагане на пари (CVD)процес, компанията постига висока чистота на покритието и отлична консистенция от партида към партида. Тези продукти са предназначени за продължителна работа при високи температури.

 Основни продукти

· Токоприемник с SiC покритие

· Вафлен носител

· Планетарен диск

· Полумесец

· Душ слушалка

· Варел

· RTP ток

· Щифт за повдигане на вафли

· Различни компоненти на процеса

Съвместимо оборудване

· LPE

· Aixtron

· Veeco

· ASM

· Други масови платформи за оборудване за епитаксия

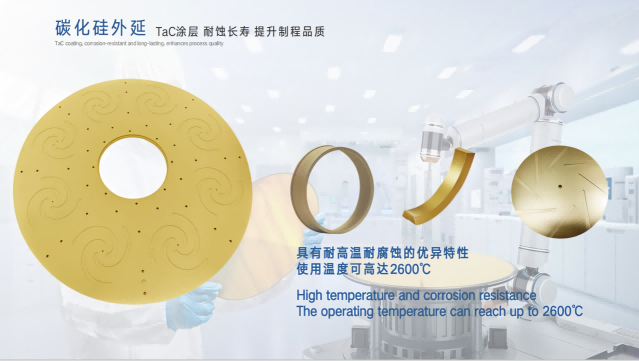

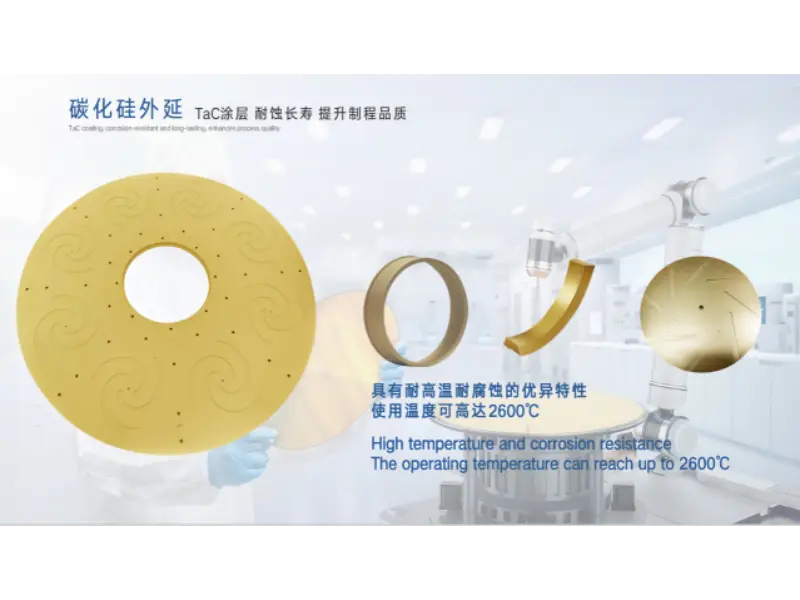

2. Серия CVD танталов карбид (TaC).

За да отговори на все по-взискателнитевисокотемпературенивисоко корозионниизисквания, породени от бързото развитие на трето поколение полупроводници, нашитеTaC покритияса способни да работят непрекъснато в среда, превишаваща2300°C.

Основни продукти

· Сусцептор с покритие от TaC

· Нагревател с TaC покритие

· TaC тигел

· Графитни части с TaC покритие

· SiC PVT компоненти за термично поле

Приложения

· SiC монокристален растеж

· Системи с ултрависокотемпературно топлинно поле

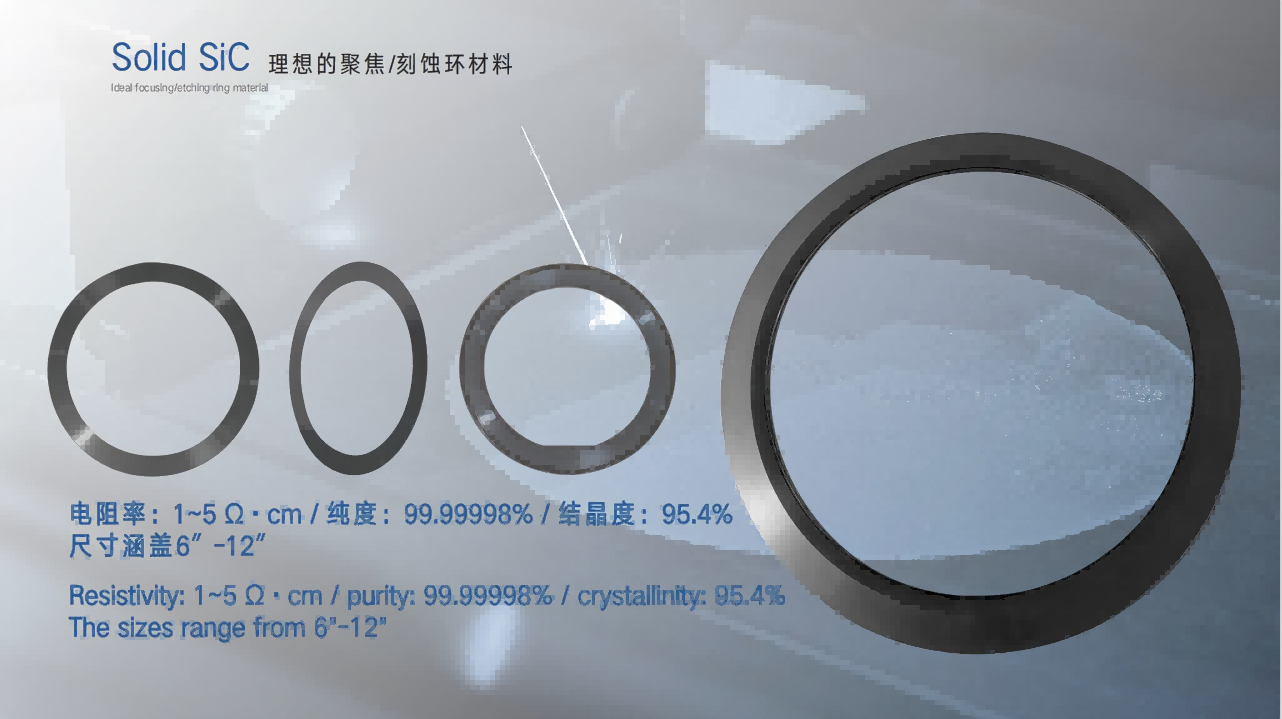

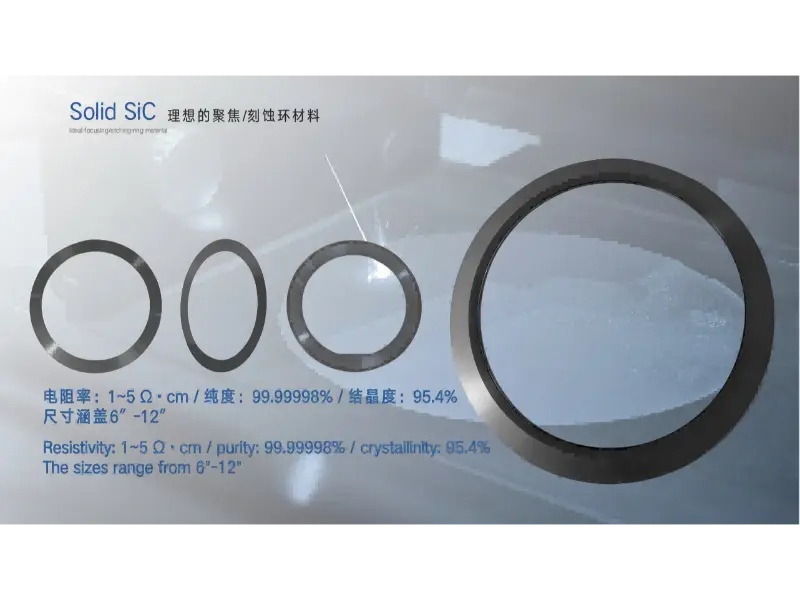

3. Серия от твърд силициев карбид (Solid SiC).

Твърдият силициев карбид съчетава висока чистота, отлична устойчивост на корозия, превъзходна устойчивост на плазма и изключителна термична стабилност, което го прави идеален за усъвършенствани системи за ецване и високотемпературно оборудване за пещи.

Основни продукти

· Пръстен за фокусиране

· Edge Ring

· Душ слушалка

· Вафлена лодка

· Пещна тръба

· Водещ цилиндър

· Компоненти за гравиране

4. Графит с висока чистота и серия материали на основата на въглерод

Ние предлагаме цялостни решения за системи за термично поле с продукти, включително:

· Графитен ток

· Нагревател

· Тигел

· Топлинен щит

· Графитен пръстен

· Графитен електрод

· Мек филц от въглеродни влакна

· Твърд филц от въглеродни влакна

· Въглероден композит

Всички продукти могат да бъдат произведени по поръчка според различни платформи за оборудване.

5. Серия кварц и усъвършенствана керамика

Въз основа на нашия опит в технологиите за CVD материали, ние разширихме нашето продуктово портфолио, за да включим:

Кварцови продукти с висока чистота

· Кварцови лодки

· Кварцови носители

· Процесни тръби

· Пещни тръби

· Камбанки

· Кварцови пръстени

· Кварцови фланци

· Тръби за газов инжекцион

· Кварцови тигли

· Други персонализирани кварцови компоненти

Усъвършенствани керамични компоненти

· Двуалуминиев оксид с висока чистота (Al₂O₃)

· Силициев карбид (SiC)

· Силициев нитрид (Si₃N₄)

· Борен нитрид (BN)

Тези продукти се използват широко в:

· Дифузия

· Окисляване

· LPCVD

· PECVD

· Камери за ецване

· Комбинирано полупроводниково оборудване

6. Серия полупроводникови пластини

Ние доставяме широка гама от полупроводникови пластини и субстратни материали, включително:

· Силициев карбид (SiC)

· Силиций

· Галиев оксид (β-Ga₂O3)

· Сапфир

· SOI (силиций върху изолатор)

· Галиев нитрид (GaN)

· Галиев арсенид (GaAs)

Персонализирани размери на вафли се предлагат от2 инча до 8 инча.

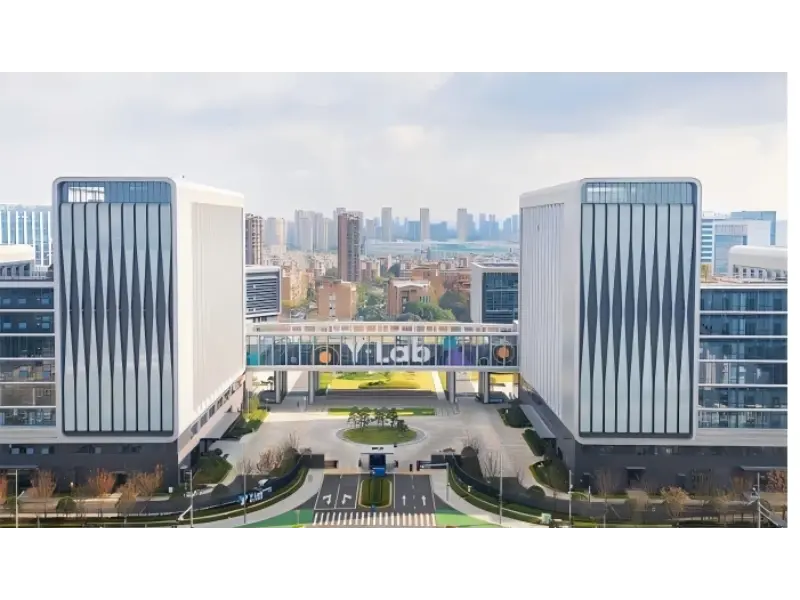

IV. Сила на R&D и технологични пробиви

Ключово съобщение:Водени от философията на„Индустриализация, водена от НИРД“,компанията е създала двойни платформи за иновации, състоящи се от нейнитеКорпоративна научноизследователска и развойна дейност Сентеr и theYongjiang Laboratory Thermal Field Materials Innovation Center, непрекъснато усъвършенстващи ключови технологии в CVD оборудване, процеси на нанасяне на покрития и усъвършенствани полупроводникови материали.

1. Двойни платформи за научноизследователска и развойна дейност

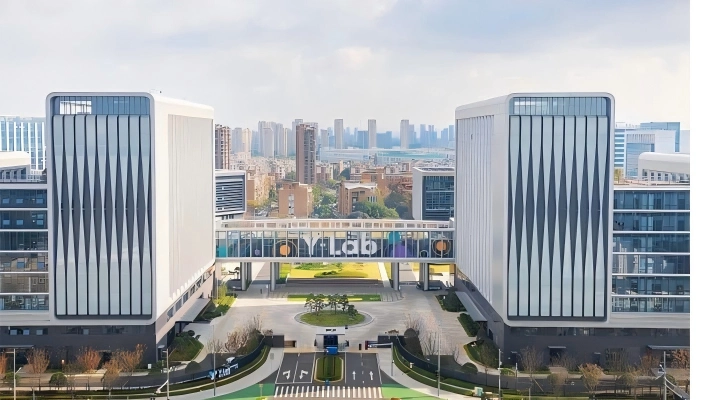

VETEK Semiconductor създадедве основни платформи за научноизследователска и развойна дейност:

· Корпоративен R&D център

· Иновационен център за материали за термично поле на лабораторията Yongjiang

Тези две платформи съвместно предприемат изследвания и разработки на съвременни материали, оптимизация на процесите и индустриализация на продукта, осигурявайки непрекъсната технологична подкрепа за дългосрочното развитие на компанията.

2. Основно технологично портфолио

Компанията продължава да прави пробиви в следните основни технологии:

· Самостоятелна разработка на CVD оборудване

· CVD SiC оптимизация на процеса

· CVD технология за отлагане на TaC

· Технология за пречистване на материала с висока чистота

· Прецизна технология за обработка на графит

· Дизайн на полупроводниково термично поле

· Оптимизиране на работата на материала при висока температура

· Разработка на нови полупроводникови материали

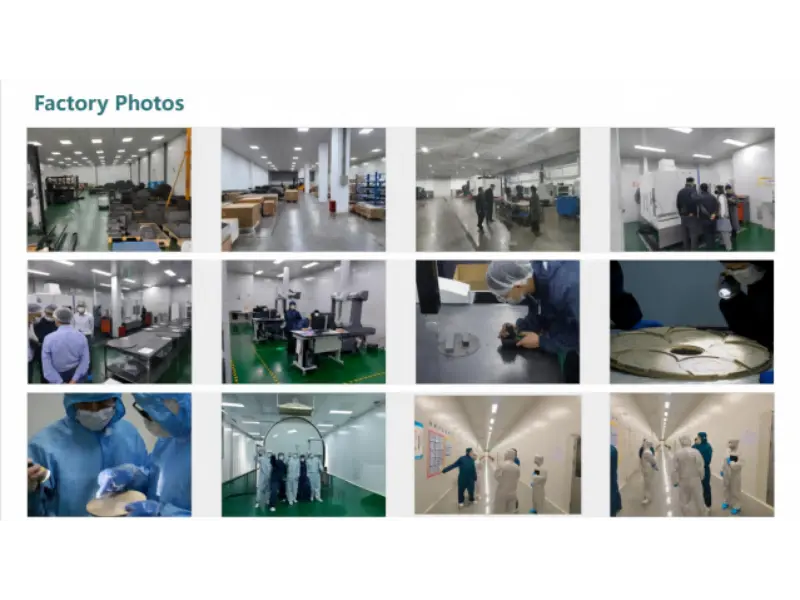

V. Производствени възможности и производствен капацитет

Ключово съобщение:VETEK Semiconductor създаде цялостно покритие на производствения работен процеспречистване → прецизна машинна обработка → отлагане на покритие → инспекция → опаковане и изпращане. Компанията управлява производствена база от приблизително 100 акра, повече от50 производствени линии, и17 CVD SiC покривни системи, с максимален размер на покритието 1,5 метра.

Производствена способност	Спецификации
Производствена база	Приблизително 100 дка
Производствени линии	50+
CVD SiC покривни системи	17 единици
CVD TaC системи за покритие	8 единици
Системи за производство на твърд SiC	3 единици
Максимален размер на покритието	1,5 метра
Годишен капацитет за големи фиксатори (600 mm и повече)	Над 10 000 бр

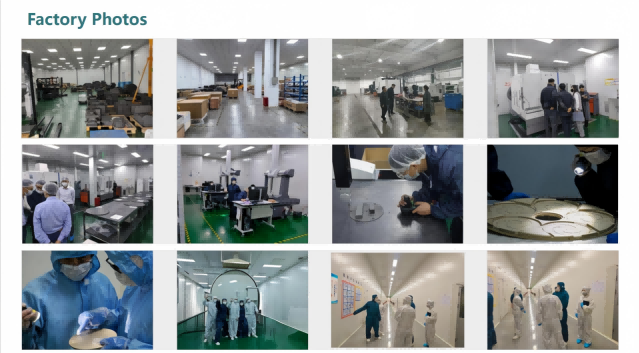

Фирмата разполага с:

· Изключително прецизни CNC обработващи центри

· CNC обработващи центри

· CNC стругове

· CNC шлифовъчни машини

· Големи хоризонтални обработващи центри

· Високопрецизно оборудване за проверка

· Пречиствателни системи с висока чистота

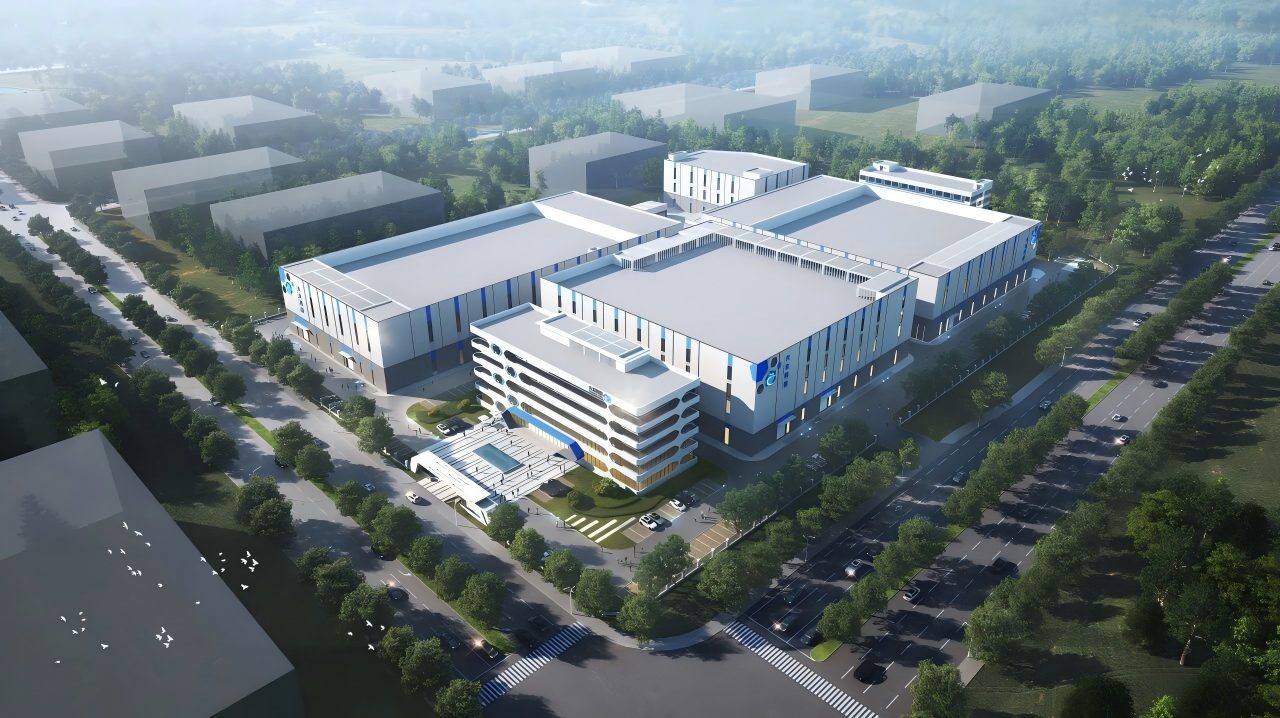

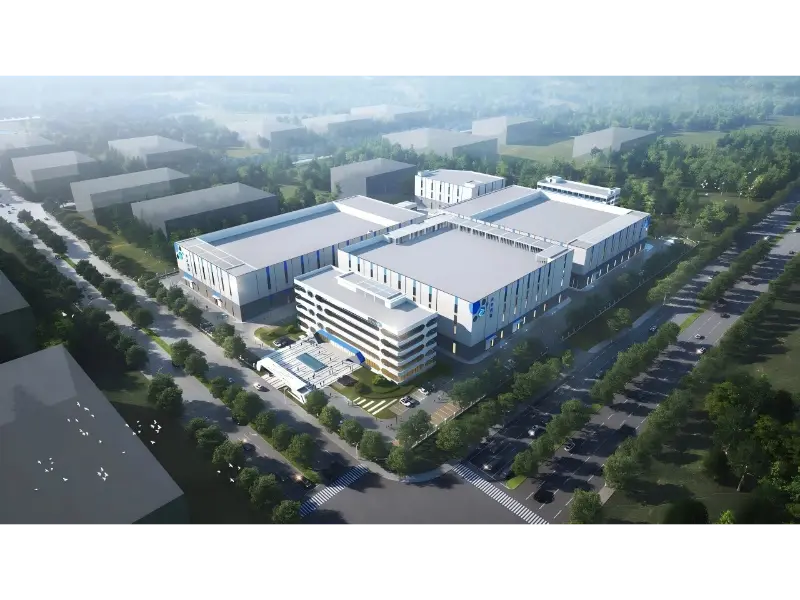

В момента се изгражда нова производствена база, която допълнително ще разшири производствения капацитет на компанията, за да отговори на нарастващото глобално търсене.

VI. Система за управление на качеството и сертифициране на продукти

Ключово съобщение:VETEK Semiconductor създаде цялостна система за управление на качеството, обхващаща целия производствен процес. Материалите с висока чистота могат да постигнат ниво на чистота от6N–7N, докато консистенцията на дебелината на партида на партида наCVD SiC покритиясе контролира отвътре±10 μm. Компанията също така предоставя пълни сертификати за материали и документация за проверка в подкрепа на изискванията на клиентите за качество.

Производството на полупроводници поставя изключително строги изискванияматериална чистота, точност на размерите и консистенция на продукта. VETEK Semiconductor създаде цялостна система за управление на качеството, обхващаща всеки етап от производството. Всеки продукт преминава през следния производствен процес:

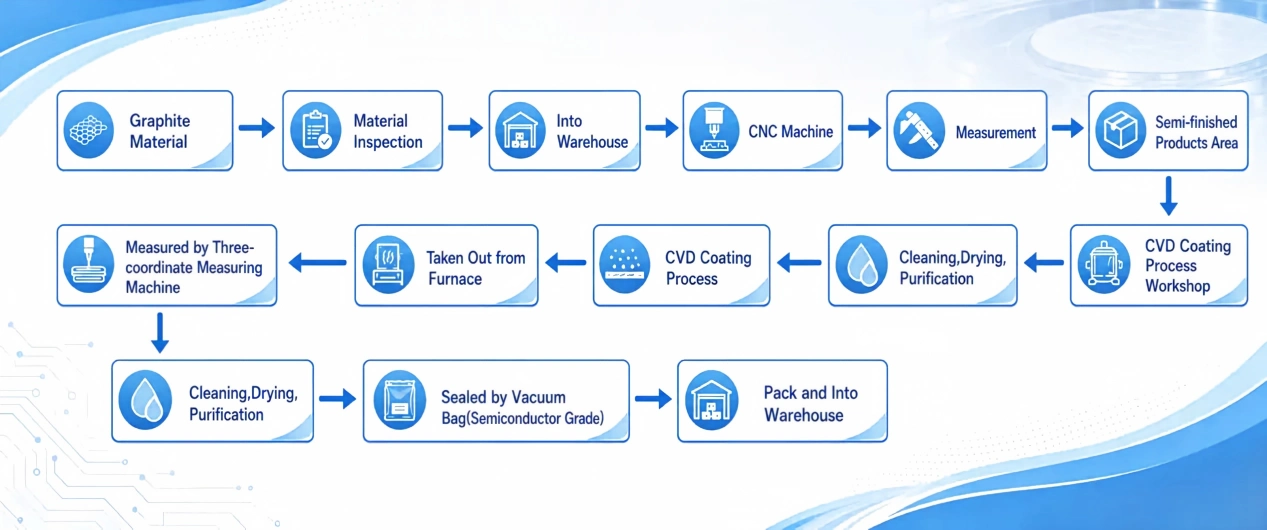

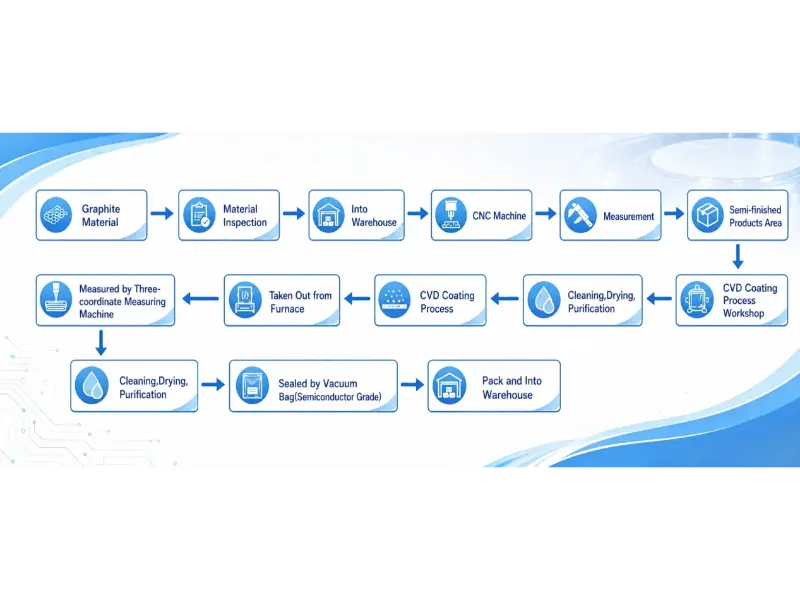

Проверка на суровините → Пречистване с висока чистота → Прецизна обработка → Отлагане на CVD покритие → Проверка на продукта → Крайна проверка

1. Ключови показатели за качество

· След дълбоко пречистване, чистотата на материалите с висока чистота може да се контролира приНиво 6N–7N.

· Консистенция на дебелината на покритието от партида до партида заCVD SiC покритиясе контролира отвътре±10 μm.

· ЗаПродукти с TaC покритие, прилага се строг контрол на качеството за адхезия на покритието, целостта на повърхността и проверка на пукнатини/дупки.

2. Поддръжка на техническа документация

Фирмата предоставя пълна техническа документация, включваща:

· Сертификат за материал

· Сертификат за съответствие (COC)

· Доклад от проверката

· Доклад за проверка на размерите

· Доклад за проверка на дебелината на покритието

· Лист с данни за материала

· SDS/MSDS (където е приложимо)

· Опаковъчен лист

· Търговска фактура

· Сертификат за произход (според изискванията за износ)

VII. Глобални възможности за доставка и обслужване

Ключово съобщение:ПоддържаVETEK SemiconductorOEM/ODMуслуги, производство по поръчка, мострени поръчки и производство в малък обем. Стандартните продукти обикновено имат време за изпълнение от2–4 седмици, докато глобалната логистика се поддържа чрезDHL, FedEx, UPSи океански превоз.

1. OEM/ODM и производство по поръчка

Компанията предоставя дългосрочни услуги, включително:

· Производство по чертежи на клиента

· Производство по доставени мостри

· Обратно инженерство

· Дизайн по индивидуални размери

· Препоръки за замяна на графитен материал

· Оптимизиране на разтвора за покритие

· Оптимизиране на структурата на топлинното поле

· Цялостно разработване на компонент на термично поле

Ние поддържаме продукти, вариращи от2-инча, 4-инча, 6-инча и 8-инчаплатформи до още по-големи персонализирани размери.

2. Гъвкави опции за обществени поръчки

Предлагат се примерни поръчки и производство в малък обем, което позволява на клиентите да извършват:

· Валидиране на оборудването

· Квалификация на процеса

· Разработване на нови продукти

За обемно производство могат да се установят стабилни планове за доставки въз основа на годишните прогнози за покупки на клиентите.

3. Стандартни срокове за доставка

Тип продукт	Стандартно време за изпълнение
Стандартни продукти	2–4 седмици
Стандартни персонализирани продукти	4–6 седмици
Комплексни персонализирани продукти	6–10 седмици

Дългосрочните партньори могат да създадат програми за безопасен запас, за да подобрят допълнително стабилността на доставката.

4. Глобални логистични решения

Ние поддържаме множество международни методи за доставка, включително:

· DHL

· FedEx

· UPS

· TNT(за мостри и пратки с малък обем)

· Въздушен транспорт (за спешни пратки с голям обем)

· Морски транспорт (за големи компоненти и дългосрочни групови поръчки)

Поддържаните търговски условия включват:

· EXW

· FOB

· FCA

· CIF

· DDP (налично за избрани страни)

Продуктите са защитени с помощта на многослойни опаковки, включително:

· Почистване на чисти помещения

· PE защитно фолио

· Вакуумно запечатване

· Антистатична опаковка

· Омекотяване от перлен памук (EPE).

· Персонализирани дървени щайги

5. Разрешаване на транспортни проблеми

Ако възникнат проблеми по време на транспортиране, включително:

· Повредена опаковка

· Щети при транспортиране

· Количествени несъответствия

· Неправилни модели продукти

клиентите могат незабавно да се свържат с нашия екип по продажбите. Ще осигурим бърза поддръжка, включително:

· Заместващи пратки

· Замяна на продукта

· Технически анализ

· Съдействие при логистични искове

за да гарантираме удовлетвореността на клиентите.

6. Предпродажбено и следпродажбено обслужване

Предпродажбена поддръжка

· Консултация при избор на продукт

· Анализ на дизайна за технологичност (DFM).

· Препоръки за заместване на материали

· Предложения за оптимизация на топлинното поле

· Примерна поддръжка

· Бързо котиране

Поддръжка след продажбата

· Ръководство за инсталиране

· Препоръки за използване на продукта

· Ръководство за поддръжка

· Поддръжка за оптимизация на процеси

· Анализ на живота на продукта

· Анализ на отказите

· Бърза реакция при проблеми, свързани с качеството

VIII. Основни приложни индустрии

Ключово послание: Продуктите на VETEK Semiconductor се използват широко в пет основни индустрии, включителнопроизводство на полупроводници, полупроводници от трето поколение, LED, нова енергия и научни изследвания и усъвършенствано производство.

Производство на полупроводници

· Интегрални схеми (IC)

· Силови полупроводници

· MEMS

· Комбинирани полупроводници

Полупроводници от трето поколение

· SiC захранващи устройства

· GaN захранващи устройства

· RF устройства

· Микро светодиод

LED индустрия

· Сини светодиоди

· Дълбоки ултравиолетови светодиоди (UV светодиоди)

· Мини светодиоди

· Микро светодиоди

Нова енергийна индустрия

· Нови енергийни превозни средства (NEV)

· Фотоволтаично оборудване

· Системи за съхранение на енергия

Научни изследвания и напреднало производство

· Университетски лаборатории

· Национални изследователски институти

· Разширени платформи за научноизследователска и развойна дейност за материали

IX. Често задавани въпроси (FAQ)

Въпрос 1: Какви продукти основно предоставя VETEK Semiconductor?

A:VETEK Semiconductor предлага шест основни продуктови категории, включителноCVD SiC покрития, CVD TaC покрития, твърд силициев карбид (Solid SiC), графит с висока чистота и материали на основата на въглерод, кварц и усъвършенствана керамика и полупроводникови пластини, обхващащи критични полупроводникови процеси като напрепитаксия, ецване и растеж на кристали.

В2: Какво ниво на чистота могат да постигнат CVD SiC покритията на VETEK Semiconductor?

A:Чрез нашия процес на дълбоко пречистване, чистотата на материалите с висока чистота може да се контролира при6N–7Nниво. В допълнение, нашата консистенция на дебелината на покритието от партида до партидаCVD SiC покритиясе контролира отвътре±10 μm, осигурявайки стабилна работа при продължителна работа при високи температури.

В3: Поддържате ли поръчки за проби или покупки на малки количества?

A:да Приемамепримерни поръчкии може да осигури доставки на единични части или малки партиди в зависимост от вида на продукта, което позволява на клиентите да извършват валидиране на оборудването, квалификация на процеса и разработване на нов продукт.

Q4: Какво е вашето стандартно време за изпълнение?

A:Стандартното време за доставка е:

· Стандартни продукти:2–4 седмици

· Стандартни персонализирани продукти:4–6 седмици

· Комплексни персонализирани продукти:6–10 седмици

За дългосрочни клиенти могат да се създадат и програми за безопасен запас, за да се подобри допълнително стабилността на доставката.

Q5: Поддържате ли производство по поръчка или OEM/ODM услуги?

A:да Ние предлагаме производство въз основа на чертежи на клиента, производство от доставени мостри, обратно инженерство, проектиране на персонализирани размери, препоръки за заместване на материали, оптимизиране на разтвора за покритие, оптимизиране на структурата на термично поле и цялостни услуги за разработване на компоненти на термично поле. Ние поддържаме продукти от2-инчови до 8-инчови платформи, както и по-големи персонализирани размери.

Q6: В какво полупроводниково оборудване се използват основно вашите продукти?

A:Нашите продукти се използват широко вLPE, Aixtron, Veeco, ASM, и други масови системи за епитаксия, както иоборудване за ецване, оксидационни/дифузионни пещи, пещи за растеж на кристали и друго оборудване за обработка на полупроводници. Те са подходящи за критични производствени процеси, включително:

· Силиконова епитаксия

· SiC епитаксия

· GaN епитаксия

· LED епитаксия

· Плазмено ецване

· Дифузия

· Окисляване

· Отгряване

· Бърза термична обработка (RTP)

Q7: Как гарантирате качеството на продукта и последователността на партидите?

A:VETEK Semiconductor създаде цялостна система за управление на качеството, обхващаща целия производствен процес:

Проверка на суровините → Пречистване с висока чистота → Прецизна обработка → Отлагане на CVD покритие → Проверка на продукта → Крайна проверка

Всеки продукт преминава множество проверки, включително:

· Визуална проверка

· Проверка на размерите

· Измерване на дебелината на покритието

· Проверка на плоскост

· Проверка на концентричността

· Проверка на равномерността на покритието

Пълните записи за проследяване на качеството се поддържат през целия производствен процес.

В8: Какви сертификати и квалификации има VETEK Semiconductor?

A:VETEK Semiconductor е признат за национално специализирано и сложно предприятие „Малък гигант“. Основателят на компанията, д-р Хе Шаолонг, е избран за водещ талант в рамките на Програмата за десет хиляди таланта на провинция Джъдзян. Нашите продукти са навлезли в основните вериги за доставки на множество публично регистрирани лидери в индустрията, включително Leon Microelectronics, Jiangfeng Electronics, HC Semitek и Zhaochi Co., Ltd.

X. Основни предимства

· Национално специализирано и сложно предприятие "Малък гигант",класиране сред първостепенните доставчици в китайската индустрия за полупроводникови епитаксиални термични полета.

· Двойни платформи за научноизследователска и развойна дейност:Корпоративен център за научноизследователска и развойна дейност + център за иновации на лаборатория Yongjiang Thermal Field Materials.

· Шест бизнес отдела и шест основни продуктови категории,осигуряване на цялостно покритие на приложения на полупроводникови високотемпературни термични полета.

· Пълна интеграцияdПроизводствена верига:Цялостно вътрешно покритие на производствената системапречистване → прецизна обработка → CVD покритие → инспекция,осигуряване на пълен контрол на процеса.

· С доверие от повече от 30 клиенти от полупроводниковата индустрия,с продукти, навлизащи в основните вериги за доставки на множество водещи публично регистрирани полупроводникови компании.

· Поддържа се OEM/ODM и производство по поръчка,предоставяне на гъвкави решения, съобразени с изискванията на клиента.

· Примерни поръчки и Small-партидно производство Aналичен,помагайки на клиентите да намалят разходите за валидиране и да ускорят разработването на продукта.

· Цялостен контрол на качеството и пълна проследимост на продукта,осигуряване на дългосрочна стабилност на продукта и постоянна производителност.

· Глобална логистична мрежа и Comвсеобхватна предпродажбена и следпродажбена поддръжка,осигуряване на надеждни услуги за клиенти по целия свят.

XI. Заключение

Водени от непрекъснати технологични иновации,VETEK Semiconductorсъздаде пълна екосистема за услуги, обхващащапроучване и развитие, производство и глобална доставка, съсредоточени около критични процеси за производство на полупроводници.

отматериали с висока чистота до прецизни полупроводникови компоненти, и отусъвършенствани технологии за покритие за завършване на решения за термично поле, компанията се ангажира да предоставивисока производителност, надеждностle, и устойчивоключови материали и основни компоненти за глобалнотоинтегрална схема, трето поколение полупроводници, LED, фотоволтаични и усъвършенствано производствоиндустрии.

Гледайки напред,VETEK Semiconductorще продължи да спазва своя ангажимент заqualityвисоки постижения и технологични иновации, работейки в тясно сътрудничество с клиенти по целия свят, за да стимулира напредъка на следващо поколение полупроводникови материали и технологии.
