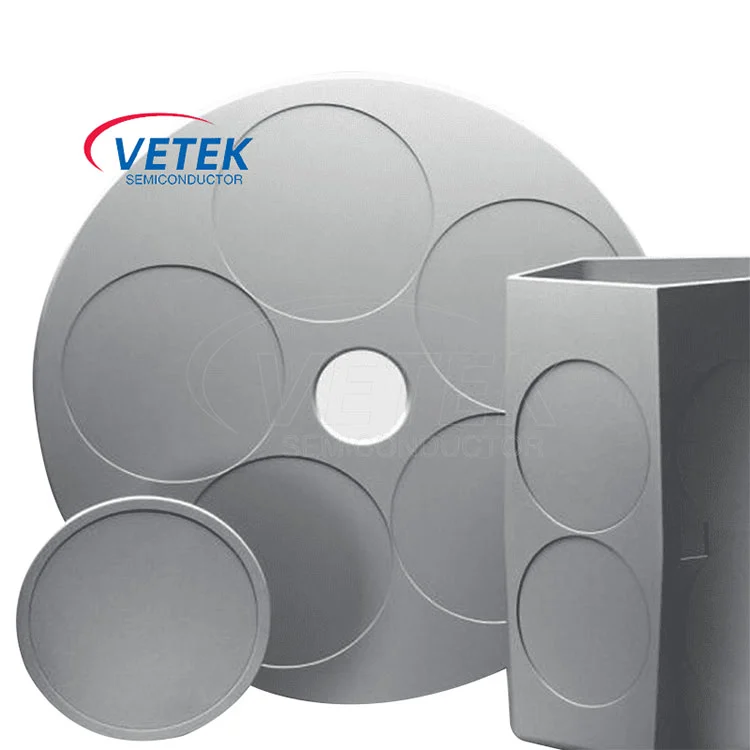

Gan Epitaxy Undertaker

Gan Epitaxy е усъвършенствана технология за производство на полупроводници, използвана за производство на високоефективни електронни и оптоелектронни устройства. Според различни субстратни материали,Gan Epitaxial Wafersможе да бъде разделен на базиран на GAN GAN, базиран на SIC GAN, базиран на сапфир GAN иGan-on-Si.

       Опростена схема на процеса на MOCVD за генериране на GAN епитаксия

При производството на GAN епитаксия субстратът не може просто да бъде поставен някъде за епитаксиално отлагане, тъй като включва различни фактори като посока на потока на газ, температура, налягане, фиксиране и падащи замърсители. Следователно е необходима основа и след това на диска се поставя субстрата и след това върху субстрата се извършва епитаксиално отлагане, като се използва CVD технология. Тази база е ган епитаксия на епитаксия.

Несъответствието на решетката между SIC и GAN е малко, тъй като топлинната проводимост на SIC е много по -висока от тази на GAN, SI и сапфир. Следователно, независимо от епитаксиалната вафла на субстрата GAN, епитаксията на GAN Epitaxy с SIC покритие може значително да подобри топлинните характеристики на устройството и да намали температурата на съединението на устройството.

Несъответствие на решетката и топлинните несъответствия на материалите

Предоставящият се епитакси на GAN, произведен от полупроводника Vetek, има следните характеристики:

Материал: Препоръчът е изработен от графит с висока чист и SIC покритие, което му позволява да издържа на високи температури и да осигури отлична стабилност по време на епитаксиалното производство. Предавателят на полупроводника на Vetek може да постигне чистота от 99,9999% и съдържанието на примесите по-малко от 5ppm.

Топлинна проводимост: Добрата топлинна характеристика позволява прецизен контрол на температурата, а добрата термична проводимост на ган епитаксия на Epitaxy осигурява равномерно отлагане на епитаксията на GAN.

Химическа стабилност: SIC покритието предотвратява замърсяването и корозията, така че SOSTECPETOR на GAN EPITAXY може да издържи на суровата химическа среда на MOCVD системата и да осигури нормално производство на ган епитакси.

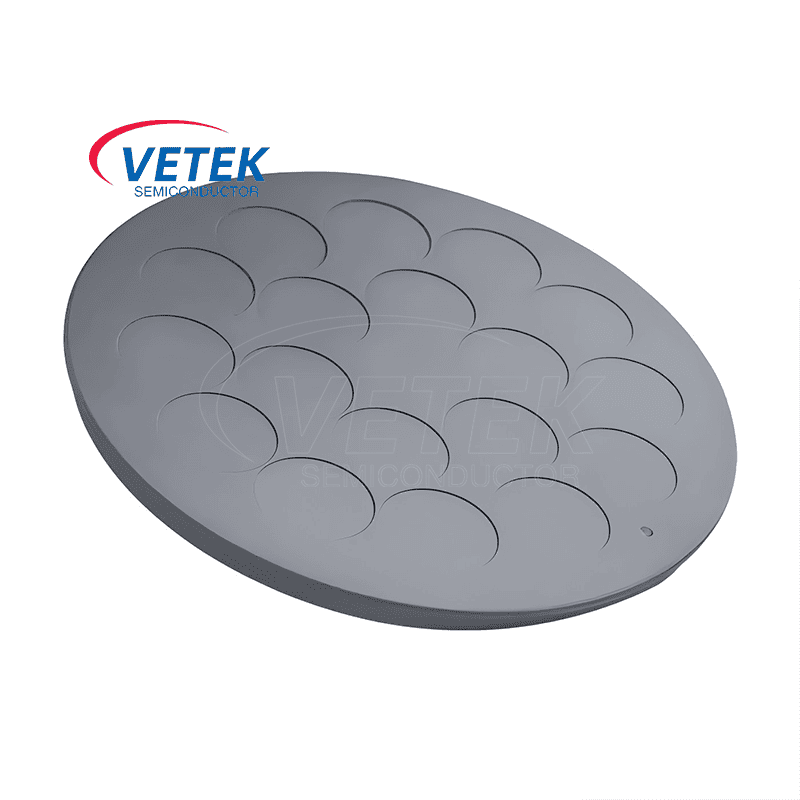

Дизайн: Структурният дизайн се осъществява според нуждите на клиентите, като например подставащите с форма на варел или палачинки. Различните структури са оптимизирани за различни епитаксиални технологии за растеж, за да се осигури по -добър добив на вафли и равномерност на слоя.

Каквато и да е вашата нужда, Vetek Semiconductor може да ви осигури най -добрите продукти и решения. Очакваме с нетърпение вашата консултация по всяко време.

Основни физически свойства наCVD SIC покритие:

Boot ПолупроводниковоМагазини за чувствителност на Gan Epitaxy:
