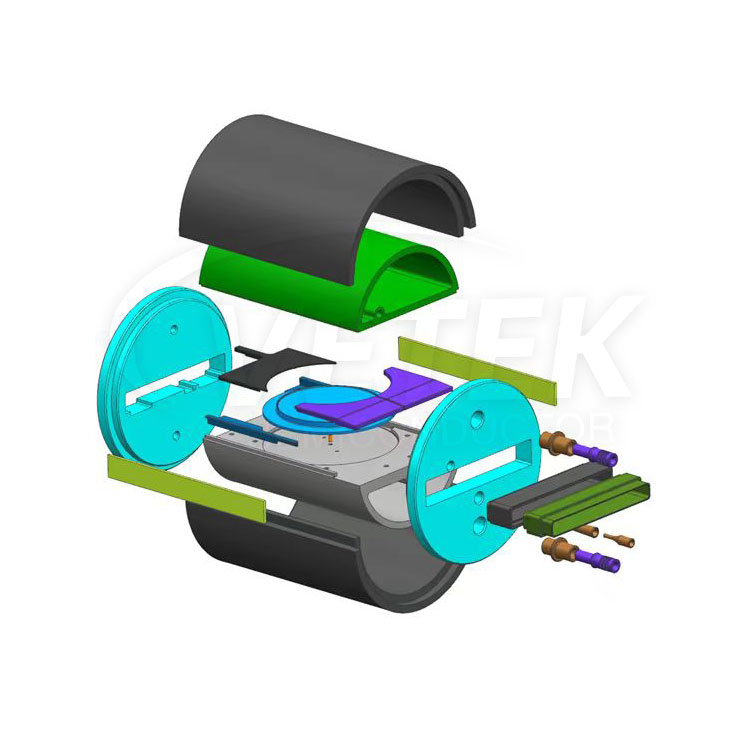

  • Силициев карбид епитаксия вафлиСилициев карбид епитаксия вафли

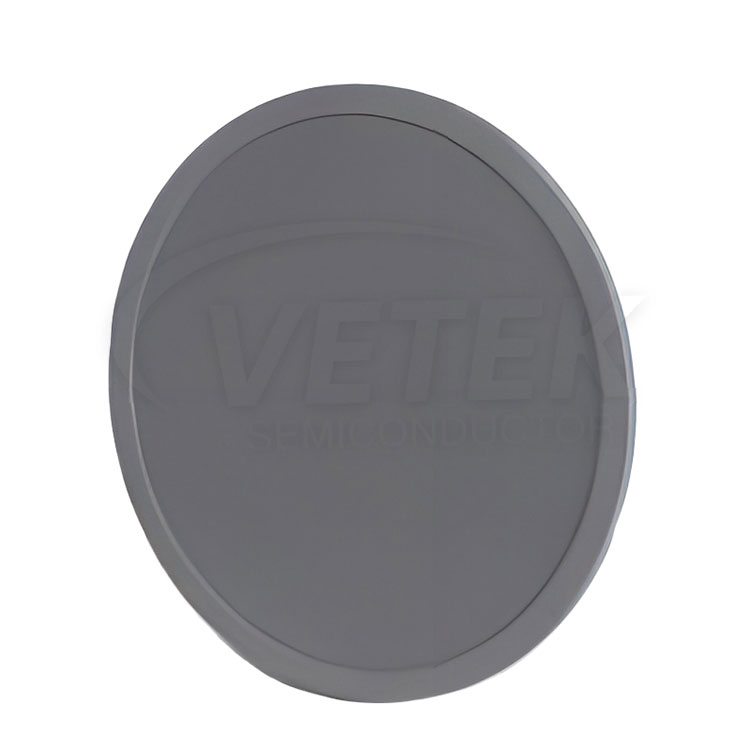

  • Силициев карбид епитаксия вафлиСилициев карбид епитаксия вафли

Силициев карбид епитаксия вафли

Vetek Semiconductor е водещ персонализиран доставчик на превозвачи за епитаксия на силициев карбид в Китай. Ние сме специализирани в напреднали материали повече от 20 години. Предлагаме силициев карбид епитаксична вафла за носене на SIC субстрат, отглеждащ SIC е епитаксийски слой в SIC епитаксиален реактор. Този носител на вафли на силициев карбид е важна част от SIC, покрита с половин местна част, висока температурна устойчивост, устойчивост на окисляване, устойчивост на износване. Приветстваме ви да посетите нашата фабрика в Китай.

Като професионален производител бихме искали да ви предоставим висококачествен носител на епитакси от силициев карбид. Носителите на вафли за полупроводници на Vetek Semiconductor Silicon Carbide са специално проектирани за епитаксиалната камера SIC. Те имат широк спектър от приложения и са съвместими с различни модели на оборудване.

Сценарий на кандидатстване:

СобственоK Полупроводниковите носители на силициев карбид Епитаксийните вафли се използват предимно в процеса на растеж на SIC епитаксиалните слоеве. Тези аксесоари са поставени вътре в реактора SIC Epitaxy, където влизат в пряк контакт с SIC субстрати. Критичните параметри за епитаксиалните слоеве са дебелината и еднаквостта на концентрацията на допинг. Следователно, ние оценяваме ефективността и съвместимостта на нашите аксесоари, като наблюдаваме данни като дебелина на филма, концентрация на носител, равномерност и грапавост на повърхността.

Използване:

В зависимост от оборудването и процеса, нашите продукти могат да постигнат най-малко 5000 ум дебелина на епитаксиалния слой в 6-инчова конфигурация на полулуната. Тази стойност служи като ориентир и действителните резултати могат да варират.

Съвместими модели на оборудване:

Графитни части на Vetek Semiconductor Silicon Carbide са съвместими с различни модели на оборудване, включително LPE, Naura, JSG, CETC, Naso Tech и други.


Основни физически свойства наCVD SIC покритие:

Основни физически свойства на CVD SIC покритие
Собственост Типична стойност
Кристална структура FCC β фазов поликристален, главно (111) ориентиран
CVD SIC Плътност на покритието 3.21 g/cm³
Sic Coatinghardness 2500 твърдост на Vickers (500g товар)
Размер на зърното 2 ~ 10 мм
Химическа чистота 99.99995%
Топлинен капацитет 640 J · kg-1· K-1
Температура на сублимация 2700 ℃
Сила на гъвкавост 415 MPa RT 4-точкова
Модулът на Йънг 430 GPA 4pt Bend, 1300 ℃
Топлинна проводимост 300W · m-1· K-1
Термично разширение (CTE) 4.5 × 10-6K-1


Сравнете полупроводниковия магазин за производство:

VeTek Semiconductor Production Shop

Преглед на индустриалната верига на епитаксията на полупроводниковите чипове:

Overview of the semiconductor chip epitaxy industry chain

Горещи маркери: Силициев карбид епитаксия вафли
Изпратете запитване
Информация за контакт
  • Адрес

    Wangda Road, улица Зиян, окръг Вуи, град Джинхуа, провинция Жеджианг, Китай

  • Електронна поща

    anny@veteksemi.com

За запитвания относно покритие от силициев карбид, покритие от танталов карбид, специален графит или ценова листа, моля, оставете своя имейл до нас и ние ще се свържем в рамките на 24 часа.
