Какво е пореста графит с висока чистота?

През последните години изискванията за производителност на електронните устройства на Power по отношение на потреблението на енергия, обема, ефективността и т.н. стават все по -високи. SIC има по -голяма лента, по -висока якост на разрушаване, по -висока топлинна проводимост, по -висока наситена мобилност на електрон и по -висока химическа стабилност, което компенсира недостатъците на традиционните полупроводникови материали. Как да отглеждаме SIC кристали ефективно и в голям мащаб винаги е бил труден проблем и въвеждането на висока чистотаПорести графитПрез последните години ефективно подобри качеството наSIC единичен кристален растеж.

Типични физически свойства на полупроводника на Vetek пореста графит:

Порестият графит с висока чист за растеж на единичен кристал по SIC чрез PVT метод

Ⅰ. PVT метод

PVT методът е основният процес за отглеждане на SIC единични кристали. Основният процес на растеж на кристалите на SIC е разделен на разлагане на сублимация на суровините при висока температура, транспортиране на газови фазови вещества под действието на температурния градиент и растеж на прекристализация на вещества на газовата фаза в кристала на семената. Въз основа на това вътрешността на тигела е разделена на три части: площ на суровината, кухина на растеж и кристал на семена. В областта на суровината топлината се прехвърля под формата на топлинна радиация и топлинна проводимост. След като се нагряват, SIC суровините се разлагат главно от следните реакции:

Иc (s) = si (g) + c (s)

2sic (s) = si (g) + sic₂(G)

2sic (s) = c (s) + si₂C (G)

В областта на суровината температурата намалява от близост до стената на тигела до повърхността на суровината, тоест температурата на ръба на суровината> Вътрешна температура на суровината> Температура на повърхността на суровината, което води до аксиални и радиални температурни градиенти, чийто размер ще окаже по -голямо влияние върху растежа на кристалите. При действието на горния градиент на температурата суровината ще започне да графитизира близо до стената на тигела, което води до промени в материалния поток и порьозност. В растежната камера газообразните вещества, генерирани в зоната на суровината, се транспортират до позицията на кристала на семената, задвижвано от градиента на аксиалната температура. Когато повърхността на графитния тигел не е покрита със специално покритие, газообразните вещества ще реагират с повърхността на тигела, корозирайки графитния тигел, докато променя съотношението C/SI в растежната камера. Топлината в тази област се прехвърля главно под формата на термична радиация. В позицията на кристала на семената газообразните вещества Si, Si2c, SIC2 и др. В растежната камера са в пренаситено състояние поради ниската температура при кристала на семената, а отлагането и растежът се появяват върху кристалната повърхност на семената. Основните реакции са както следва:

И₂C (g) + sic₂(G) = 3SIC (и)

И (g) + sic₂(G) = 2SIC (и)

Сценарии на приложение наПореста графит с висока чистота при растеж на единичен кристал SICпещи във вакуум или инертна газова среда до 2650 ° C:

Според литературните изследвания порестият графит с висока чист е много полезен за растежа на SIC единичен кристал. Сравнихме средата на растежа на SIC единичен кристал със и безПореста графит с висока чист.

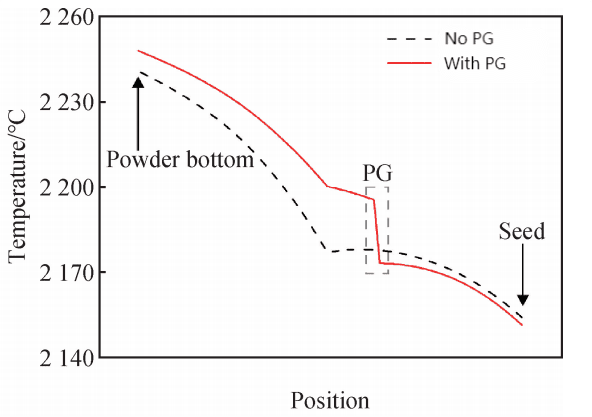

Температурно изменение по централната линия на тигела за две структури със и без пореста графит

В областта на суровината горните и долните температурни разлики на двете конструкции са съответно 64.0 и 48.0 ℃. Горната и долната температура на температурата на порестия графит с висока чист е сравнително малка, а аксиалната температура е по-равномерна. В обобщение, порестият графит с висока чистота първо играе роля на топлинната изолация, която повишава общата температура на суровините и намалява температурата в растежната камера, което благоприятства за пълното сублимация и разлагане на суровините. В същото време се намаляват аксиалните и радиалните температурни разлики в областта на суровината и равномерността на вътрешното разпределение на температурата се засилва. Той помага на SIC кристалите да растат бързо и равномерно.

В допълнение към температурния ефект, порестият графит с висока чистота ще промени и дебита на газ в единичната кристална пещ SIC. Това се отразява главно във факта, че порестият графит с висока чистота ще забави дебита на материала в ръба, като по този начин ще стабилизира дебита на газ по време на растежа на SIC единични кристали.

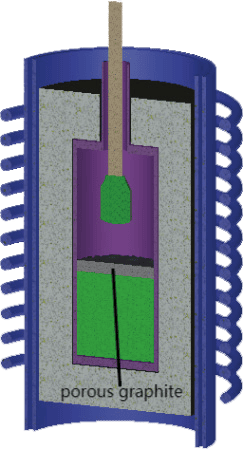

Ⅱ. Ролята на порестия графит с висока чистота в пещта за растеж на единичен кристал SIC

В SIC единичния кристален растежен пещ с пореста графит с висока чистота транспортирането на материали е ограничен от пореста графит с висока чистота, интерфейсът е много равномерен и няма ръбово изкривяване на интерфейса на растежа. Въпреки това, растежът на SIC кристалите в пещта на единичния кристал на SIC с пореста графит с висока чистота е сравнително бавен. Следователно, за кристалния интерфейс, въвеждането на пореста графит с висока чистота ефективно потиска високата дебита на материала, причинена от графитизацията на ръба, като по този начин кара SIC кристала да расте равномерно.

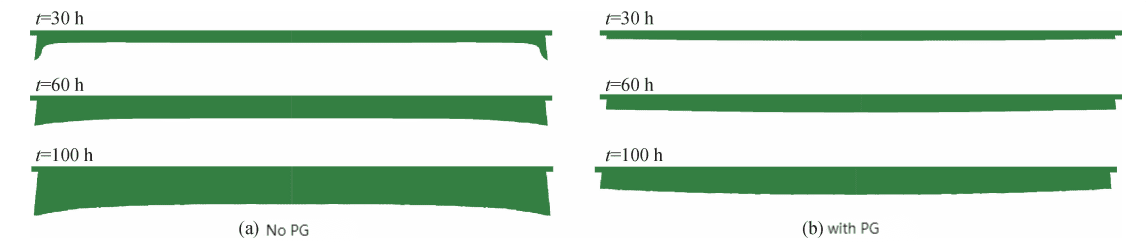

Интерфейсът се променя с течение на времето по време на растежа на единичен кристал със и без пореста графит с висока чистота

Следователно, порестият графит с висока чистота е ефективно средство за подобряване на растежната среда на SIC кристалите и оптимизиране на качеството на кристалите.

Пореста графитна плоча е типична форма на използване на пореста графит

Схематична схема на SIC единичен кристален препарат с помощта на пореста графитна плоча и PVT метод наCVDИcсурово материалОт разбиране на полупроводниковите

Предимството на Vetek Semiconductor се крие в своя силен технически екип и отличен екип за обслужване. Според вашите нужди можем да приспособим подходящоhлекотаПореста графикаeПродукти за вас, за да ви помогнат да постигнете голям напредък и предимства в индустрията за растеж на единични кристали SIC.
