1. Плътността на дефектите е намаляла значително

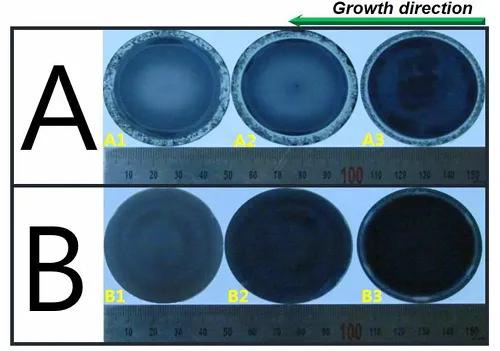

TheTAC покритиеПочти напълно елиминира феномена на капсулиране на въглерод, като изолира директния контакт между графитния тигел и SIC стопилката, като значително намалява плътността на дефектите на микротрубките. Експерименталните данни показват, че плътността на дефектите на микротубовете, причинени от въглеродно покритие в кристалите, отглеждани в тигели, покрити с ТАК, се намалява с повече от 90% в сравнение с традиционните графитни походи. Кристалната повърхност е равномерно изпъкнала и в ръба няма поликристална структура, докато обикновените графитни походи често имат ръба поликристализация и кристална депресия и други дефекти.
2. Инхибиране на примесите и подобряване на чистотата
TAC материалът има отлична химическа инертност към Si, C и N пари и може ефективно да предотврати примеси като азот в графит от дифузия в кристала. Тестовете на GDMS и Hall показват, че концентрацията на азот в кристала е намаляла с повече от 50%и съпротивлението се е увеличило до 2-3 пъти по-голямо от тази на традиционния метод. Въпреки че е включено следи от елемент на ТА (атомна пропорция <0,1%), общото общо съдържание на примеси е намалено с над 70%, като значително подобрява електрическите свойства на кристала.
3. Кристална морфология и равномерност на растежа
TAC покритието регулира температурния градиент на интерфейса за растеж на кристалите, като позволява на кристалния блок да расте върху изпъкнала извита повърхност и хомогенизирайки скоростта на растеж на ръба, като по този начин се избягва феноменът на поликристализацията, причинен от преохладането на ръба в традиционните графитни кътчета. Действителното измерване показва, че отклонението на диаметъра на кристалния слит, отглеждан в тикала, покрит с ТАК, е ≤2%, а плоскостта на кристалната повърхност (RMS) се подобрява с 40%.
Characteristic |
Tac механизъм за покритие |
Impact за растежа на кристала |
Thermal проводимост и разпределение на температурата |
Термичната проводимост (20-22 w/m · K) е значително по-ниска от графита (> 100 W/m · K), намалявайки разсейването на радиалната топлина и намаляващият градиент на радиалната температура в зоната на растеж с 30% |
Подобрена равномерност на температурата на полето, намаляване на изкривяването на решетката, причинено от топлинния стрес и намаляването на вероятността за генериране на дефекти |
РАДАЦИЯ ЗА ГОЛЯМА ЗАГУБИ |
Повърхностната емисионна (0,3-0,4) е по-ниска от графита (0,8-0,9), намалявайки радиационната загуба на топлина и позволява на топлината да се върне в тялото на пещта чрез конвекция |
Повишена термична стабилност около кристала, което води до по -равномерно разпределение на концентрацията на пари от С/SI и намаляване на дефектите, причинени от композиционно свръхнасищане |
Chemical бариерен ефект |
Предотвратява реакцията между графит и Si пара при високи температури (Si + C → Sic), избягвайки допълнително освобождаване на източника на въглерод |
Поддържа идеално съотношение C/SI (1.0-1.2) в зоната на растеж, потискайки дефектите на приобщаване, причинени от пренасищане на въглерод |
Material тип |
устойчивост на температура |
Chemical Inertness |
Механична сила |
Crystal плътност на дефектите |
Typical сценарии за приложение |
Tac графит с покритие |
≥2600 ° C. |
Без реакция със Si/C пара |
МОРСКА Твърда 9-10, силна устойчивост на термичен удар |
<1 cm⁻² (микропипи) |
Високо чистота 4H/6H-SIC единичен кристален растеж |
Бар графит |
≤2200 ° C. |
Корозирано от SI изпускането на пара |
Ниска сила, предразположена към напукване |
10-50 cm⁻² |
Рентабилни SIC субстрати за захранващи устройства |
Sic покрит графит |
≤1600 ° C. |
Реагира със Si образуваща SIC₂ при високи температури |
Висока твърдост, но крехка |
5-10 cm⁻² |
Опаковъчни материали за полупроводници в средата на температурата |
Bn Crucible |
<2000k |
Освобождава N/B примеси |
Лоша устойчивост на корозия |
8-15 cm⁻² |
Епитаксиални субстрати за съединения полупроводници |
TAC покритието постигна цялостно подобрение на качеството на SIC кристалите чрез троен механизъм на химическа бариера, оптимизация на термичното поле и регулатора на интерфейса
