Mocvd sic покритие от покритие
  • Mocvd sic покритие от покритиеMocvd sic покритие от покритие

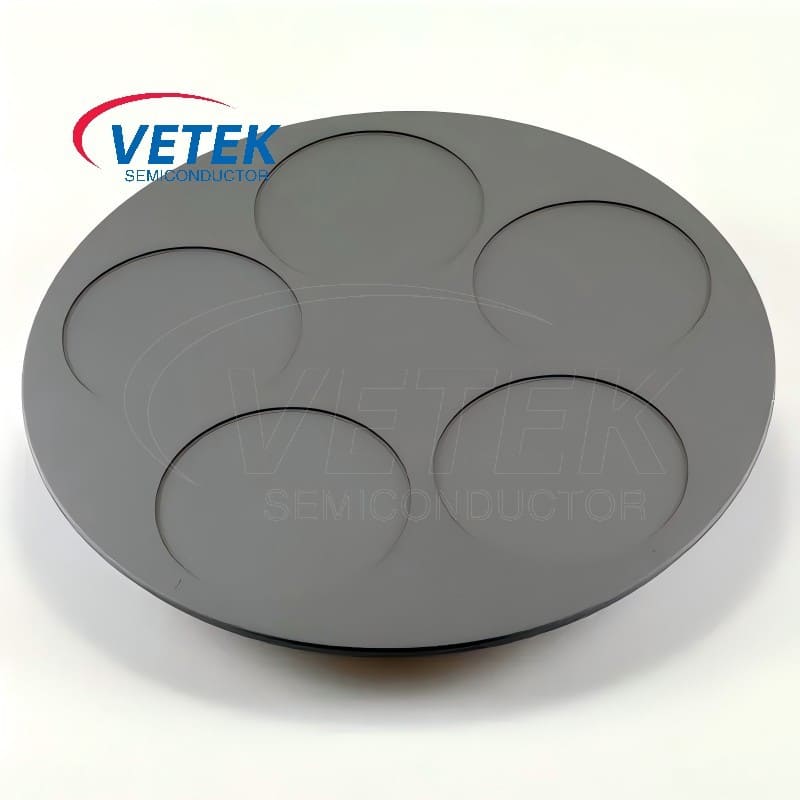

Mocvd sic покритие от покритие

VeTek Semiconductor е водещ производител и доставчик на MOCVD SiC токоприемници за покритие в Китай, като се фокусира върху научноизследователската и развойна дейност и производството на SiC покрития в продължение на много години. Нашите MOCVD SiC покрития имат отлична толерантност към висока температура, добра топлопроводимост и нисък коефициент на термично разширение, играейки ключова роля в поддържането и нагряването на силициеви или силициево-карбидни (SiC) пластини и равномерно отлагане на газ. Добре дошли за допълнителна консултация.

ПолупроводникMOCVD SiC Coating Susceptor е изработен от високо качествоГрафит, който е избран за неговата топлинна стабилност и отлична топлинна проводимост (около 120-150 w/m · k). Присъщите свойства на графита го правят идеален материал за издържане на суровите условия вътреMOCVD реактори. За да подобри работата си и да удължи експлоатационния си живот, графитният чувствителен е внимателно покрит със слой от силициев карбид (SIC).


MOCVD SiC Coating Susceptor е ключов компонент, използван вхимическо отлагане на пари (CVD)иМетални органични химически изпарения (MOCVD) процеси. Основната му функция е да поддържа и нагрява пластини от силиций или силициев карбид (SiC) и да осигурява равномерно отлагане на газ в среда с висока температура. Това е незаменим продукт в обработката на полупроводници.


Приложения на MOCVD SiC ток за покритие при обработка на полупроводници:


Поддръжка и отопление на вафли:

SOSPECTOR MOCVD SIC SOUDCEPTOR има не само мощна функция за поддръжка, но и може ефективно да загрявавафларавномерно да се гарантира стабилността на процеса на отлагане на химически пари. По време на процеса на отлагане високата топлопроводимост на SIC покритието може бързо да прехвърли топлинната енергия във всяка област на вафлата, като избягва локалното прегряване или недостатъчната температура, като по този начин се гарантира, че химическият газ може да бъде равномерно отложен върху повърхността на вафлите. Този равномерен ефект на отопление и отлагане значително подобрява консистенцията на обработката на вафли, което прави дебелината на повърхностния филм на всяка една вафална равномерна и намалява скоростта на дефект, като допълнително подобрява производствения добив и надеждността на производителността на полупроводниковите устройства.


Епитаксиален растеж:

ВMOCVD процес, Носителите на SIC покритие са ключови компоненти в процеса на растеж на епитаксията. Те се използват специално за поддържане и загряване на силициеви и силициеви карбидни вафли, като гарантират, че материалите във фазата на химическата пари могат да бъдат равномерно и точно отлагани върху повърхността на вафлите, като по този начин образуват висококачествени, без дефекти тънки филмови структури. SIC покритията са не само устойчиви на високи температури, но и поддържат химическа стабилност в сложни процесорни среди, за да се избегне замърсяване и корозия. Следователно носителите на SIC покритие играят жизненоважна роля в процеса на растеж на епитаксията на високоточни полупроводникови устройства като SIC захранващи устройства (като SIC MOSFET и диоди), светодиоди (особено сини и ултравиолетови светодиоди) и фотоволтаични слънчеви клетки.


Галиев нитрид (GaN)и епитаксия на галий арсенид (GAAS):

Носителите с покритие от SiC са незаменим избор за растеж на епитаксиални слоеве GaN и GaAs поради тяхната отлична топлопроводимост и нисък коефициент на топлинно разширение. Тяхната ефективна топлопроводимост може да разпределя равномерно топлината по време на епитаксиален растеж, като гарантира, че всеки слой от отложен материал може да расте равномерно при контролирана температура. В същото време ниското топлинно разширение на SiC му позволява да остане стабилен по размерите си при екстремни температурни промени, като ефективно намалява риска от деформация на пластината, като по този начин гарантира високото качество и консистенцията на епитаксиалния слой. Тази характеристика прави носителите с покритие от SiC идеален избор за производство на високочестотни електронни устройства с висока мощност (като GaN HEMT устройства) и оптични комуникации и оптоелектронни устройства (като базирани на GaAs лазери и детектори).


ПолупроводникMOCVD SIC покритие на Soudceptors:


MOCVD SiC coating susceptorMOCVD susceptorsic coated graphite susceptorMOCVD SiC Coated Graphite Susceptor



Горещи маркери: MOCVD SiC покритие
