Защо CVD TaC покритието е „високотемпературната броня“ в полупроводниците от трето поколение

Околната среда вътре в пещта за отглеждане на кристали SiC е сред най-малко прощаващите в производството на полупроводници: температурите надвишават 2400°C, концентрациите на водород и амоняк са високи, а графитните компоненти са постоянно изложени на риск от отделяне на частици и освобождаване на примеси. Инженерите в процесите отдавна търсят материално решение, което може едновременно да издържи на екстремна топлина, агресивна химия и замърсяване.

CVD покритието от танталов карбид (TaC) тихо се превърна в този отговор — с точка на топене от 3880°C, скорости на ецване от само 0,2 μm/час в NH3 и 0,1 μm/час в H₂ и критични нива на примеси, измерени в ppb. Това, което го прави наистина завладяващ обаче, е това, което се случва на производствения етаж: плътността на микротръбните дефекти спада с над 90%, общото съдържание на кристални примеси пада с повече от 70%, а съпротивлението се увеличава с коефициент 2 до 3.
Как точно TaC покритието постига това? Откъде идват неговите предимства в производителността? В кои приложения от реалния свят осигурява най-голяма стойност? И в каква посока се движи пазарът? Тази статия систематично изследва техническите принципи, основните свойства, ключовите сценарии на приложение и индустриалните тенденции на CVD TaC покритието.

1. Какво е CVD TaC покритие?

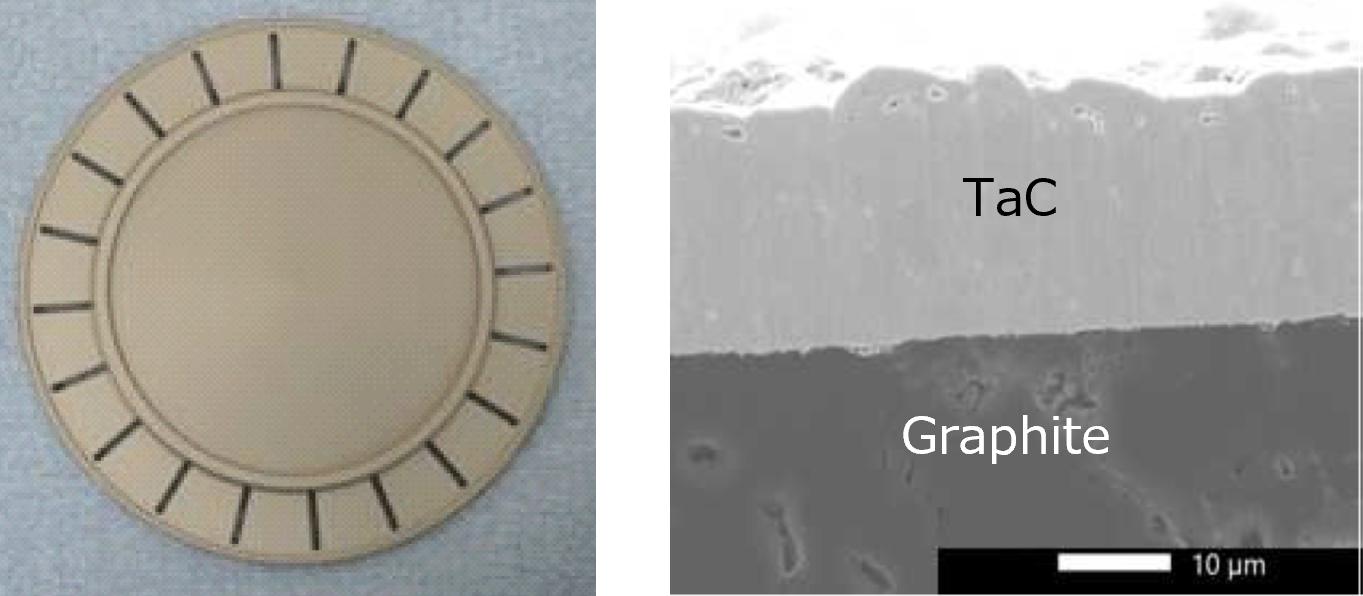

По същество CVD TaC покритието е защитен слой от танталов карбид (TaC) – керамично съединение с отличителен златисто-жълт външен вид – нанесен върху графитни субстрати с висока чистота чрез химическо отлагане на пари. Самият материал носи комбинация от свойства, които трудно могат да бъдат намерени заедно: точка на топене от 3880°C, твърдост в диапазона от 15–19 GPa, силна химическа инертност и устойчивост на корозия, която издържа добре в агресивни среди на процеси.

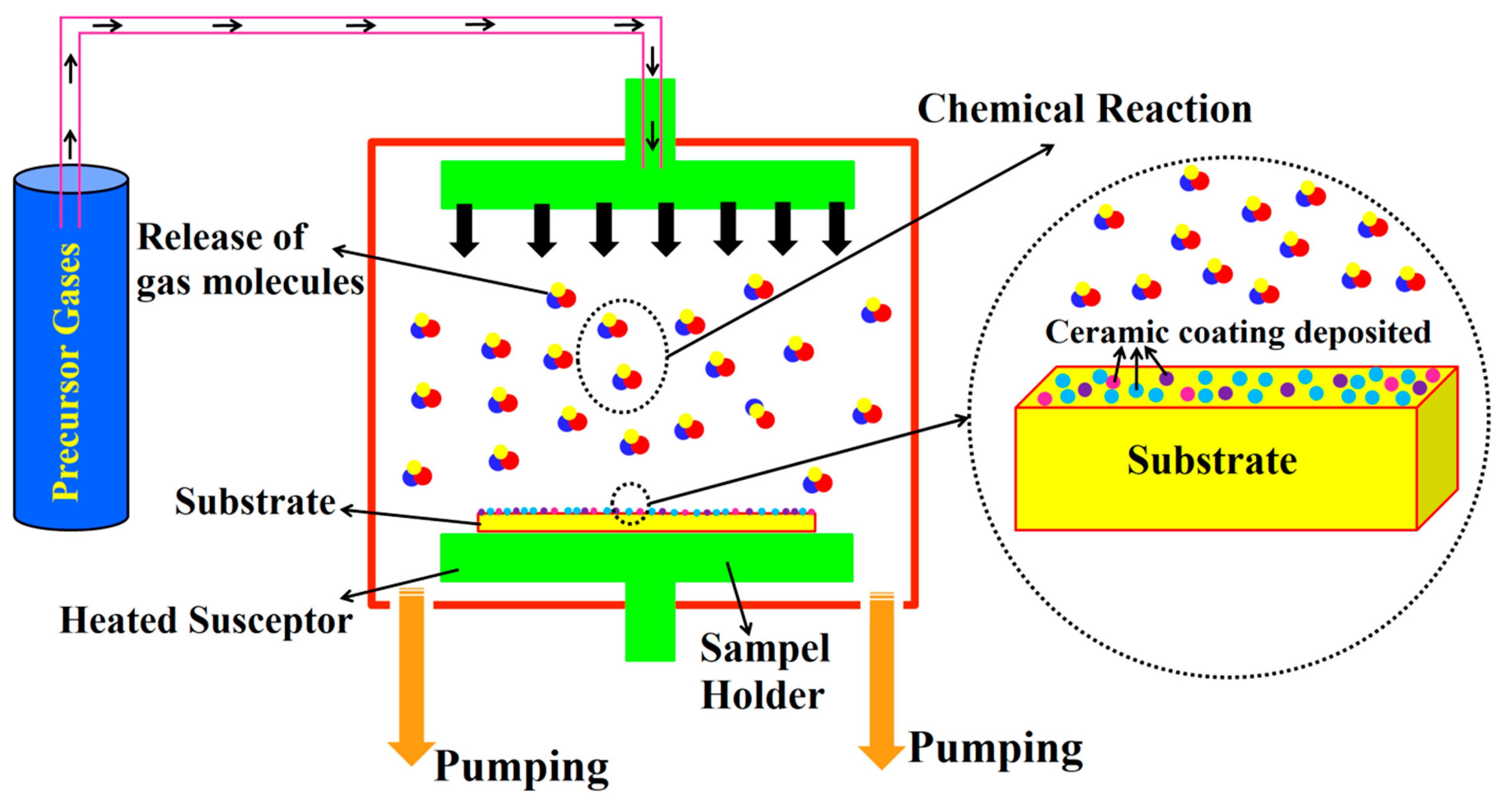

Сред различните начини за производство на TaC покрития, CVD остава най-зрелият път. Типичната рецепта, както е описано подробно, започва с танталов пентахлорид (TaCl5) и пропилен (C3H6) като прекурсори на тантал и въглерод, пренасяни от аргон и водород в нагрята камера. След като изпареният TaCl5 достигне повърхността на графита, той се адсорбира и претърпява последователност от реакции на разлагане и рекомбинация. Това, което се образува, не е просто повърхностен слой, а плътно, добре залепнало покритие, което е значително по-равномерно и композиционно контролирано от това, което може да се постигне с алтернативни методи като разтопена сол или зол-гел обработка.

2. Основни предимства на CVD TaC покритието

2.1 Изключително висока термична стабилност
CVD TaC покритието се топи при 3880°C, така че остава структурно здраво дори над 2200°C. Това го прави подходящ за взискателни полупроводникови процеси като растеж на SiC кристали и MOCVD – места, където обикновените SiC покрития са склонни да се разграждат, когато нещата станат твърде горещи.

2.2 Изключителна устойчивост на химическа корозия
Това покритие издържа добре на корозивни технологични газове като водород, амоняк, хлориди и силициеви пари. В сравнение с SiC покритията, той намалява разграждането на графита и замърсяването с частици във високотемпературна полупроводникова среда. Резултатът? По-добра стабилност на процеса и по-висок добив на пластини.

2.3 Добра механична твърдост и устойчивост на термичен удар
CVD TaC покритието е твърдо и се свързва силно с графитни субстрати, така че се износва бавно и се справя добре с термичните удари. Може да отнеме многократни бързи цикли на нагряване и охлаждане, без да се напука или отлепи. Това означава по-дълъг живот на компонентите и по-бързи темпове на нарастване на процеса.

2.4 Свръхвисока чистота и потискане на примесите
TaC покритието има много ниски нива на примеси и действа като солидна дифузионна бариера – спира замърсителите да мигрират от графитния субстрат в средата на растеж. Това помага за намаляване на кристалните дефекти, предпазва примесите и подобрява както качеството, така и съпротивлението на SiC кристалите.

3. Типични сценарии за приложение на CVD TaC покритие

3.1 SiC монокристален растеж (PVT метод)

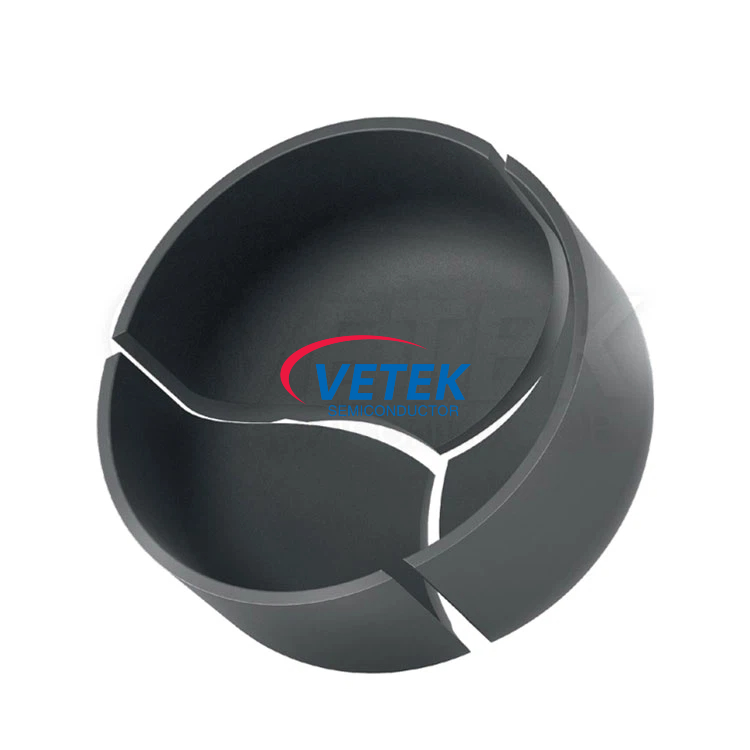

В PVT процеса на растеж на SiC монокристали, TaC покритие се нанася върху ключови графитни компоненти като тигели, водещи пръстени и държачи на зародишни кристали. Изследване на Fan et al. показва, че TaC покритието не само осигурява физическа защита, но също така, чрез характеристиките си с ниска емисионна способност, регулира температурния градиент в границата на растеж на кристалите, подобрява радиалната еднородност на температурата, поддържа SiC сублимационна стехиометрия, потиска миграцията на примеси и намалява консумацията на енергия. Изследване на Meng et al. в Journal of Crystal Growth допълнително потвърждава, че кристалният слитък, отгледан с помощта на тигелна структура с графитен релеен пръстен с покритие от TaC и графитна хартия, показва превъзходни характеристики в кристално съвършенство и интерфейсна форма. Действителните измервания показват, че отклонението в диаметъра на кристални блокове, отгледани с тигели с покритие от TaC, е ≤2%, а плоскостта на кристалната повърхност (RMS) е подобрена с 40%.

3.2 Епитаксиален растеж на GaN/SiC

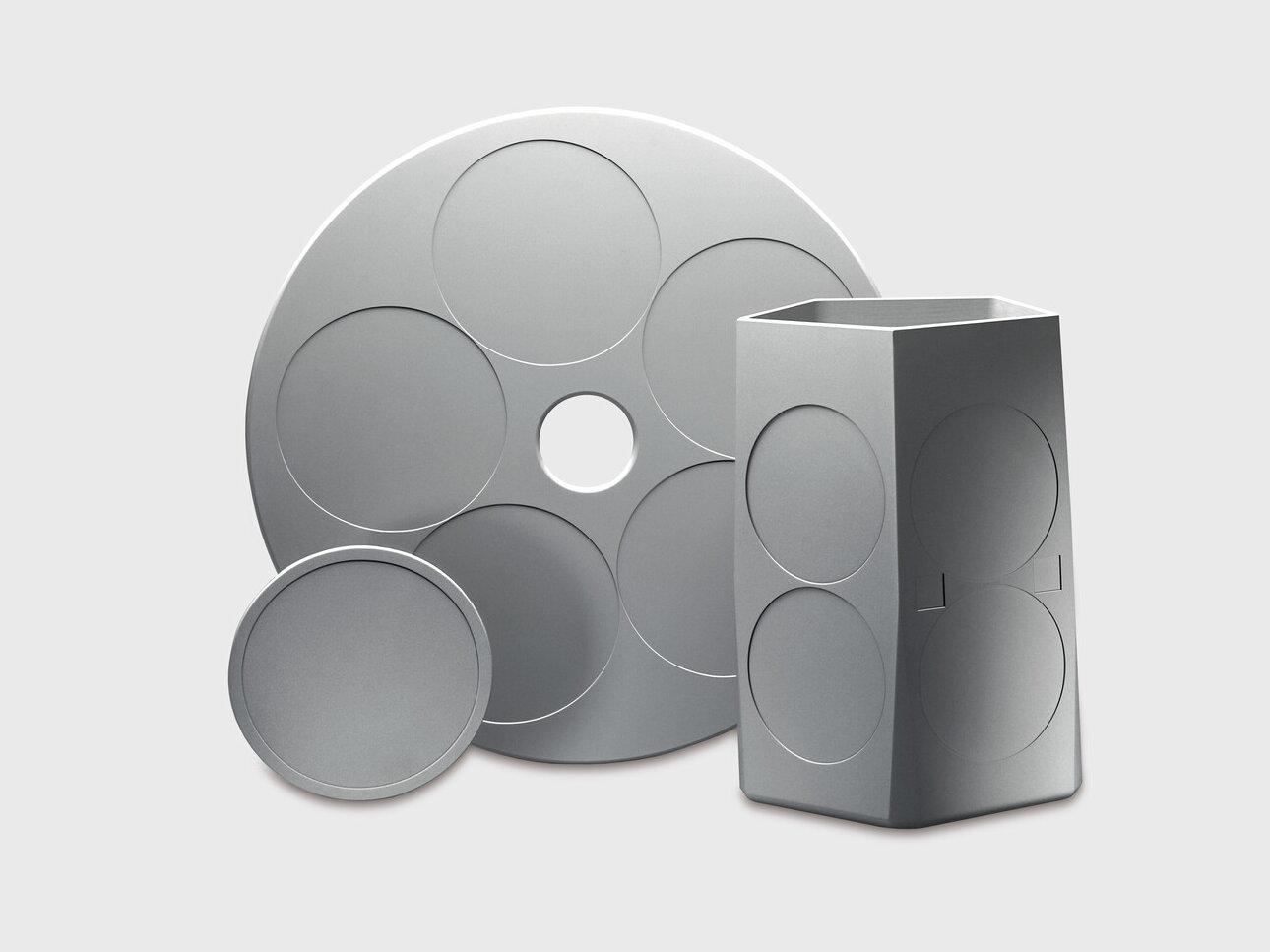

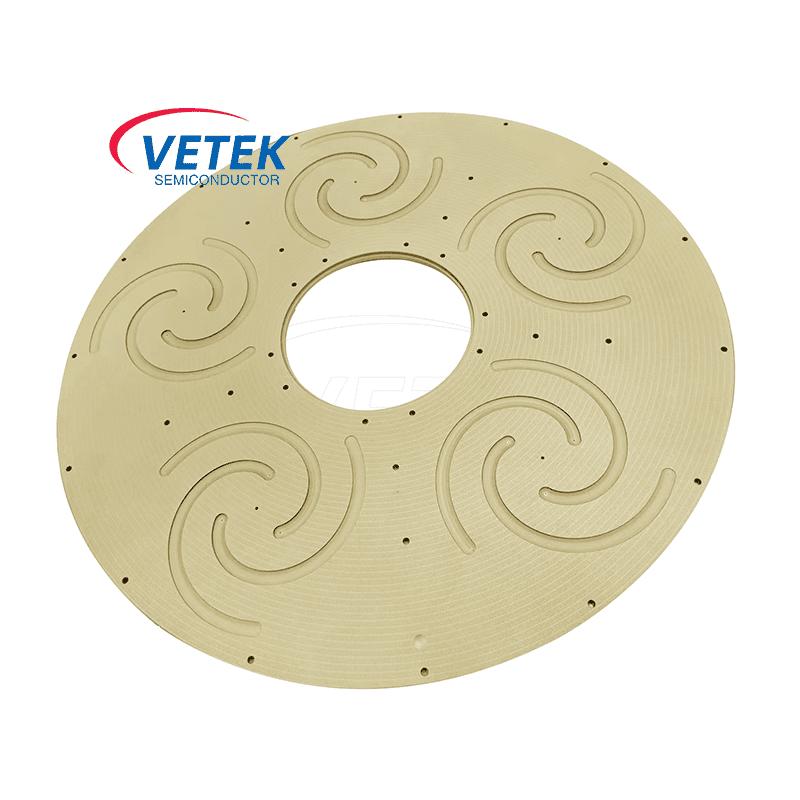

В реакционните камери за CVD за GaN и SiC епитаксия, TaC покритието се прилага широко върху компоненти като носители на пластини, сателитни дискове, дюзи и сензори. Тези компоненти трябва да работят за дълги периоди при висока температура и корозивни среди, а TaC покритието може значително да удължи техния експлоатационен живот и да подобри добива на процеса. В MOCVD оборудване като Aixtron G5, TaC покритието е доказано като ключов материал за осигуряване на стабилност на процеса.

3.3 Системни нагреватели MOCVD

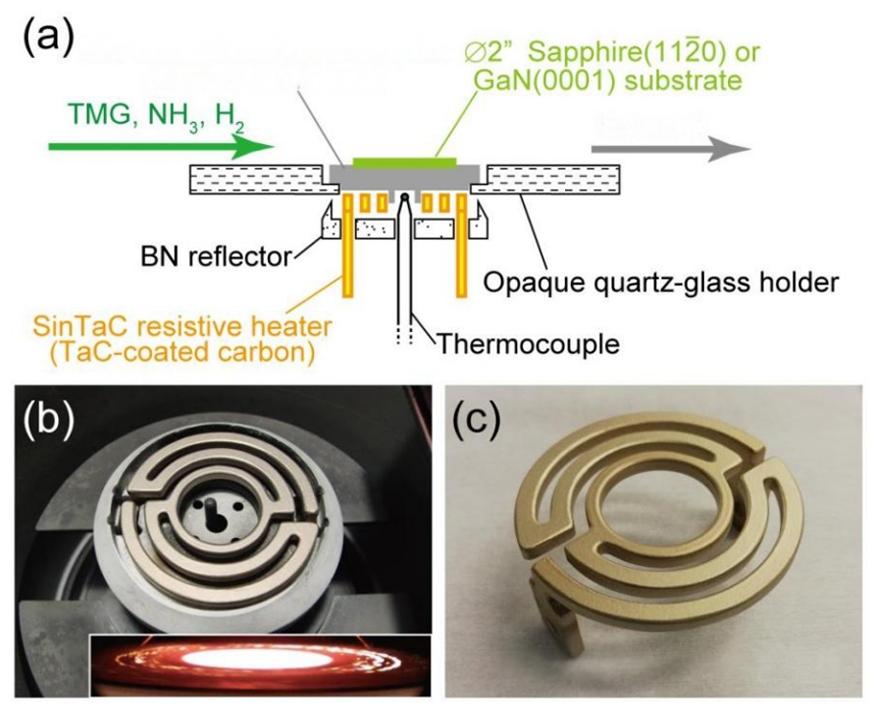

Графитни нагреватели с TaC покритие са успешно приложени в MOCVD системи. В сравнение с традиционните нагреватели с pBN покритие, нагревателите TaC осигуряват по-добра ефективност и равномерност на нагряване, намаляват консумацията на енергия и, поради по-ниската си повърхностна излъчвателна способност (0,3), спомагат за подобряване на целостта на термичното поле. Според изследване на Fan et al., ниската излъчвателна способност на TaC покритието не само подобрява равномерността на температурата за растеж на кристали, но също така подобрява качеството на епитаксиалното отлагане на GaN.

3.4 Високотемпературни индустриални приложения
Отвъд полето на полупроводниците, TaC покритието може да се използва и за високотемпературни промишлени компоненти като съпротивителни нагревателни елементи, инжекционни дюзи, екраниращи пръстени и приспособления за запояване, като се възползват изцяло от неговите всеобхватни предимства в топлоустойчивостта и устойчивостта на корозия.

4. CVD TaC срещу SiC покритие: Как да изберем?

В полупроводниковата индустрия CVD SiC и CVD TaC са двете най-разпространени защитни покрития за графитни компоненти. Изборът зависи от специфичните изисквания за температура на процеса.

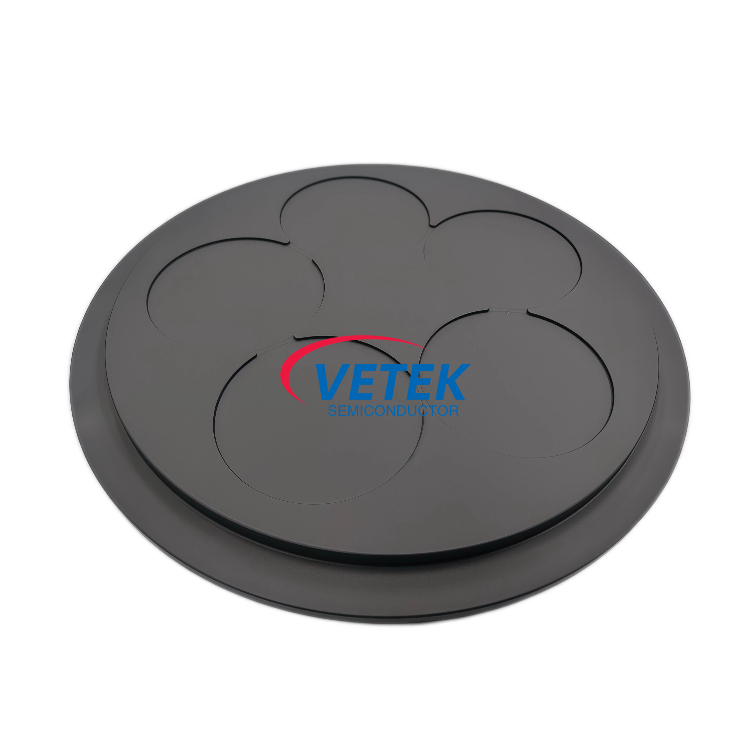

CVD SiC покритие:Нисък коефициент на топлинно разширение, добра структурна стабилност и ценово предимство в среди под 1800°C, широко използвани в сценарии със средна до висока температура, като LED епитаксиални тави и монокристални силициеви епитаксиални тави.

CVD TaC покритие:По-висока термична стабилност (точка на топене 3880°C срещу ~2700°C за SiC), по-силна химическа инертност, особено подходяща за ултрависокотемпературни и силно корозивни среди над 2000°C, като SiC монокристален растеж и GaN епитаксия.

Просто казано:Когато температурите на процеса надвишават 1800°C, особено когато са включени корозивни газове като водород и амоняк, TaC покритието е най-добрият избор.

5. Пазарни перспективи и тенденции в индустрията

Бързото разширяване на SiC монокристалния растеж и епитаксия дърпа търсенето на TaC покрития рязко нагоре. Две скорошни пазарни проучвания сочат пазар на ръба на значително разрастване. QYResearch, в своите Глобални перспективи за пазара на TaC покрития, задълбочен анализ и прогноза до 2031 г., определя глобалния пазар на покрития от танталов карбид през 2024 г. на около 45 милиона USD и прогнозира, че той ще достигне 142 милиона USD до 2031 г. – общ годишен темп на растеж от 17,9%. Цифрите на Global Info Research са в същия диапазон, оценявайки пазара за 2024 г. на приблизително 47 милиона USD и прогнозирайки покачване до 143 милиона USD до 2031 г., което се равнява на CAGR от 17,5%. Съгласуваността между тези прогнози дава увереност, че TaC покритието навлиза във фаза на устойчив растеж.

Що се отнася до това кой доставя този пазар, той остава доста концентриран на върха. Momentive Technologies, Tokai Carbon и Toyo Tanso заедно представляват около 76% от световните приходи [10]. Географски, Северна Америка води с приблизително 45% от пазара, докато Азиатско-Тихоокеанският регион е плътно зад него с около 41%. Този регионален баланс обаче започва да се променя. Китайските производители инвестират много, за да запълнят празнината, и VeTek Semiconductor е пример за това: възможностите на компанията за CVD TaC покритие вече се простират до компоненти с диаметър до 750 mm, което я поставя сред малкото местни играчи, способни да обработват части в такъв мащаб.

Гледайки напред, преминаването към 8-инчови SiC субстрати поставя по-висока летва за равномерност на термичното поле и надеждност на покритието в производственото оборудване. Само тази тенденция вероятно ще затвърди ролята на TaC покритието като стратегически материал в производството на вафли за години напред.

6. Технология за TaC покритие на VeTek Semiconductor

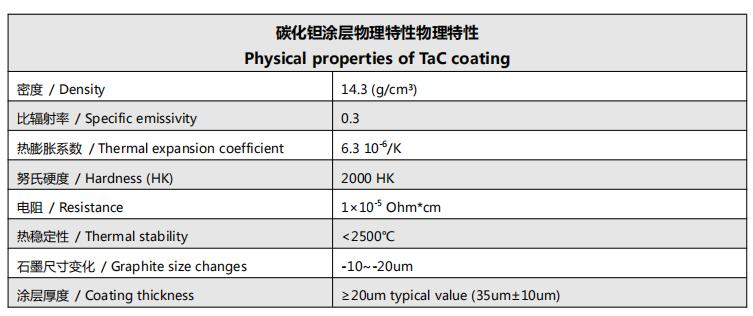

Източник на данни: Технически спецификации на VeTek Semiconductor Product

CVD TaC покритието на VeTek се отличава с добра температурна стабилност, свръхвисока чистота, устойчивост на H₂/NH3/SiH₄/Si корозия, силна устойчивост на термичен удар, висока адхезия към графитни субстрати и равномерно покритие на покритието. Може да се прилага към основни компоненти, като индукционни нагревателни токчета, съпротивителни нагревателни елементи и термично екранирани части. Компанията притежава усъвършенствани възможности за машинна обработка за производство на графитни, керамични или огнеупорни метални субстратни компоненти и осигурява обработка на SiC или TaC керамични покрития на едно гише, както и услуги за нанасяне на покрития за части, доставени от клиента.

7. Заключение

Тъй като индустрията на полупроводниците от трето поколение се ускорява към по-големи размери (8 инча), по-висока плътност на мощността и по-ниски разходи, изискванията към производителността на материалите в производствените процеси стават все по-строги. Със своята изключително висока точка на топене, изключителна химическа инертност и отлични механични свойства, CVD TaC покритието се превръща в „златен стандарт“ за високотемпературни полупроводникови процеси над 2000°C. От SiC монокристален растеж до GaN епитаксия, от MOCVD нагреватели до носители на пластини, TaC покритието осигурява незаменима материална основа за производството на полупроводници.

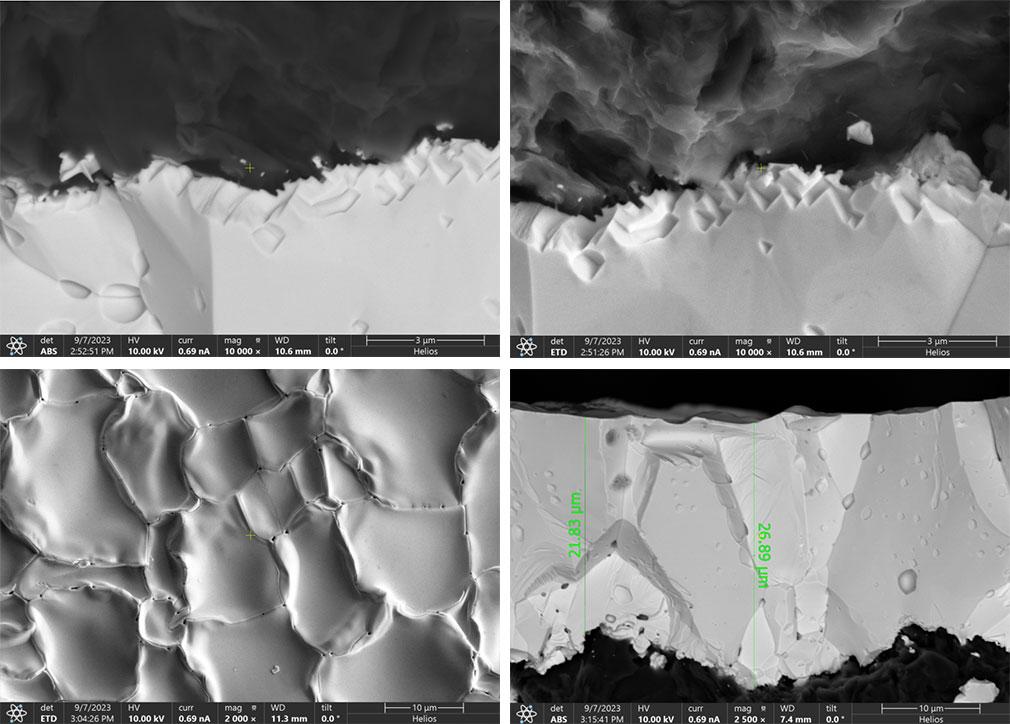

VeTek Semiconductor се ангажира да предоставя висококачествени CVD TaC покрития и персонализирани решения за глобални клиенти чрез непрекъснати инвестиции в R&D и технологична итерация. Ако имате нужда от подробни технически данни, SEM анализ на напречното сечение или персонализирана оценка на чертежа, моля не се колебайте да се свържете с нас.

Референции

[1] Sun, J., Zhang, Q., & Li, X. (2021).Напредък в изследванията върху покрития от танталов карбид върху въглеродни материали. Напредък в науката за материалите.(Достъпно в ScienceDirect)

[2] Kim, D.Y., et al. (2016).Химично парно отлагане на танталов карбид от система TaCl5-C3H₆-Ar-H₂. Вестник на Корейското керамично общество, 53 (6), 597-603.

[3] Ma, Q., Hu, R., Liu, X., Yang, S., Lu, X., Liu, D., … Gao, P. (2026).Проучване на развитието на микроструктурата и механичните свойства на TaC покрития на основата на графит при различни тежки условия. Journal of Alloys and Compounds, 1061. doi:10.1016/j.jallcom.2026.187440

[4] Fan, W., Qu, H., Chang, S.I., et al. (2019 г.).Изследване на въздействието на TaC покритието върху SiC PVT контрола на процеса и качеството на кристалите. Данни от съвместни изследвания,Университет Dong-Eui, Южна Корея.

[5] Meng, J., et al. (2022).Контрол на качеството на растеж чрез оптимизиране на структурата на тигела за растеж на монокристал SiC с големи размери. Journal of Crystal Growth,600, 126929. doi:10.1016/j.jcrysgro.2022.126929

[6] QYResearch. (2025).Глобална пазарна перспектива за TaC покрития, задълбочен анализ и прогноза до 2031 г.
