TAC покритие с водач
  • TAC покритие с водачTAC покритие с водач

TAC покритие с водач

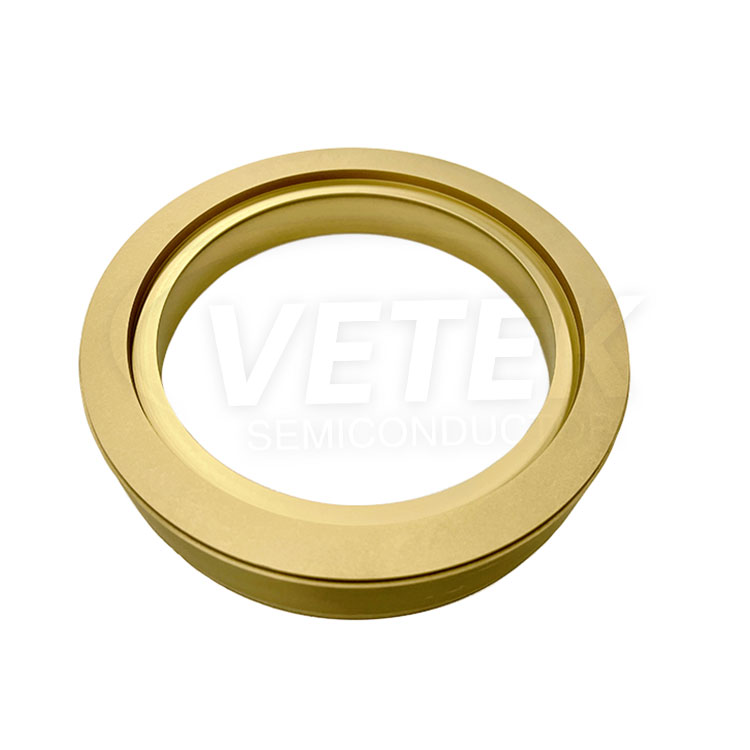

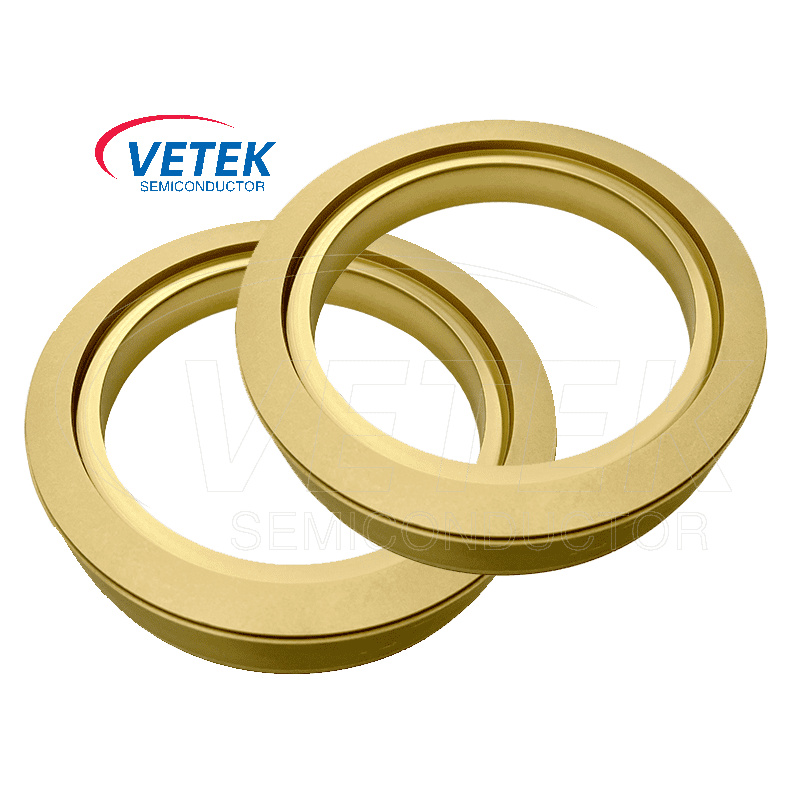

Водещият пръстен с покритие от так е изработен от висококачествен графит и TAC покритие. При приготвянето на SIC кристали чрез PVT метод, насочният пръстен на Vetek Semiconductor, покрит с TAC, се използва главно за насочване и контрол на въздушния поток, оптимизиране на процеса на растеж на единични кристали и подобряване на единичния добив на кристали. С отлична технология за покритие на TAC, нашите продукти имат отлична висока температурна устойчивост, устойчивост на корозия и добри механични свойства.


Висококачественият ръководен пръстен с покритие с таК се предлага от полупроводника на China Manufacturer Vetek. Купете TAC покритие с насочен пръстен, който е с високо качество директно с ниска цена.


В допълнение къмCVD TAC покритие, ние също си сътрудничихме с японска компания за разработване на покрития със спрей на водна основа, а технологията за покритие на TAC на този метод демонстрира отлични характеристики, включително температурна устойчивост над 2500 ° C и устойчивост на корозивни газове. Дебелината на покритието може да се регулира променливо в диапазона от 20 µm до 200 µm, като се гарантира ефективна защита по време на дълги процеси и високи цикли. Изключителна гъвкавост при обработка на покрити компоненти с различни размери и геометрия. За разлика от CVD отлагането на TACs, този метод подкрепя обновяването на частични покрития и компоненти, като същевременно остава екологичен. Поради блокирането с основния пореста графит, нашите TAC покрития имат отлична механична стабилност, проверена чрез тестове за надраскване. Покритието не причинява замърсяване, а третираната SIC вафла не съдържа повърхностно замърсяване.


Veteksemicon TAC покритие на пръстена и функции:

● Високотемпературна съпротивление, висока плътност и висока компактност; Отлична устойчивост на корозия.

● Висока чистота със съдържание на нечистота <5ppm.

● Химически инертни до амоняк и водородни газове при високи температури; Отлична термична стабилност.


Veteksemicon TAC покритие на пръстена и функции:

● Кристален растеж.

● Епитаксиални реактори на силициев карбид.

● Остриета на газови турбини.

● Високотемпературни и устойчиви на окисляване дюзи.


Описание на продукта:

TAC покритиее високотемпературен материал от следващо поколение, който проявява превъзходна топлинна стабилност в сравнение с SIC. Той служи като устойчиво на корозия, устойчиво на окисляване и устойчиво на износване покритие, способно да издържа на среди над 2000 ° C. Широко използван в аерокосмическото пространство за ултра-високи температурни компоненти, както и в полупроводниковия растеж на полупроводниковите трето поколение и други полета.

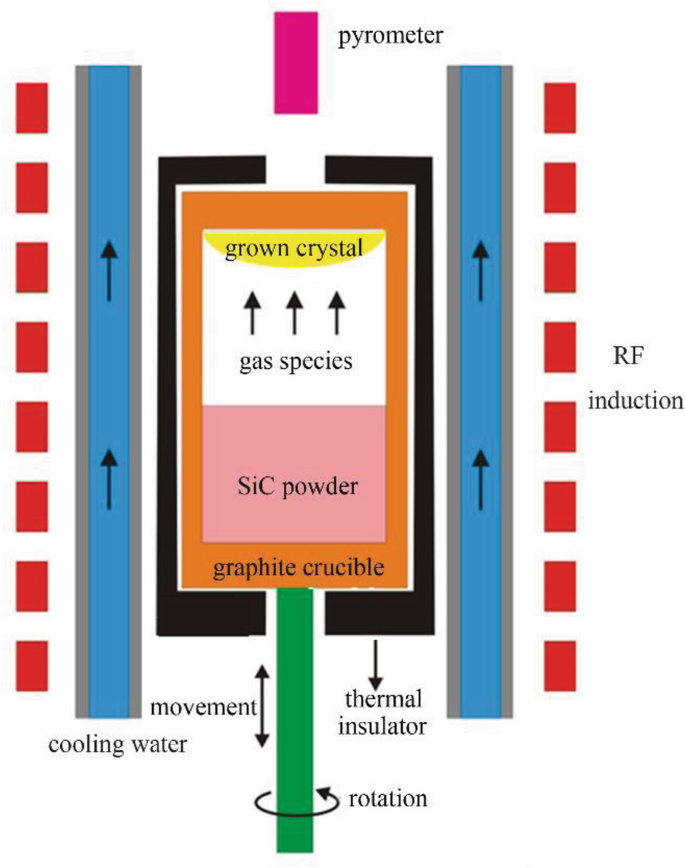

SiC CRYSTAL GROWTH FURNACE

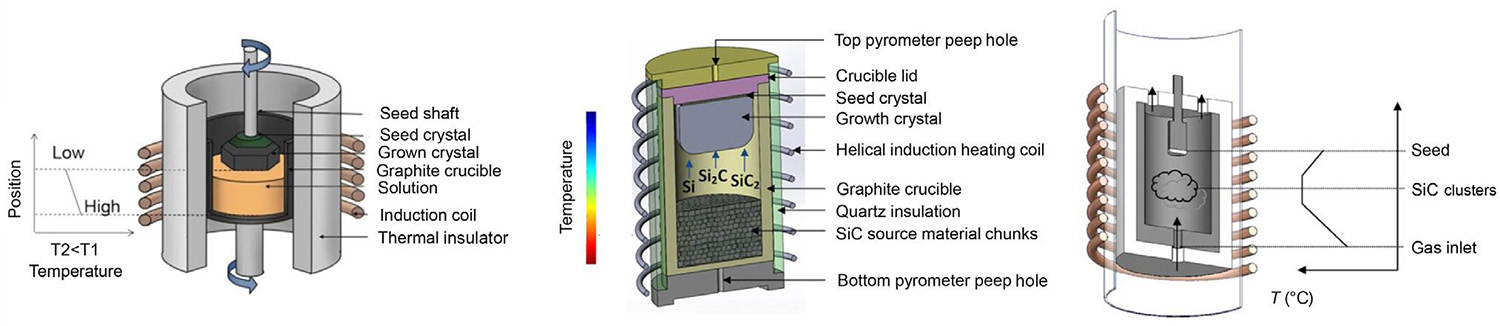

PVT метод SIC кристален растеж

PVT method SiC Crystal Growth


Параметър на продукта на насочния пръстен с покритие от TAC

Физични свойства на карбидно покритие Tantalum
Плътност 14.3 (g/cm³)
Специфична емисионна способност 0.3
Коефициент на термично разширение 6.3 10-6/K
Твърда (HK) 2000 HK
Съпротива 1 × 10-5Ом*cm
Термична стабилност <2500 ℃
Размерът на графита се променя -10 ~ -20um
Дебелина на покритието ≥20um Типична стойност (35um ± 10um)

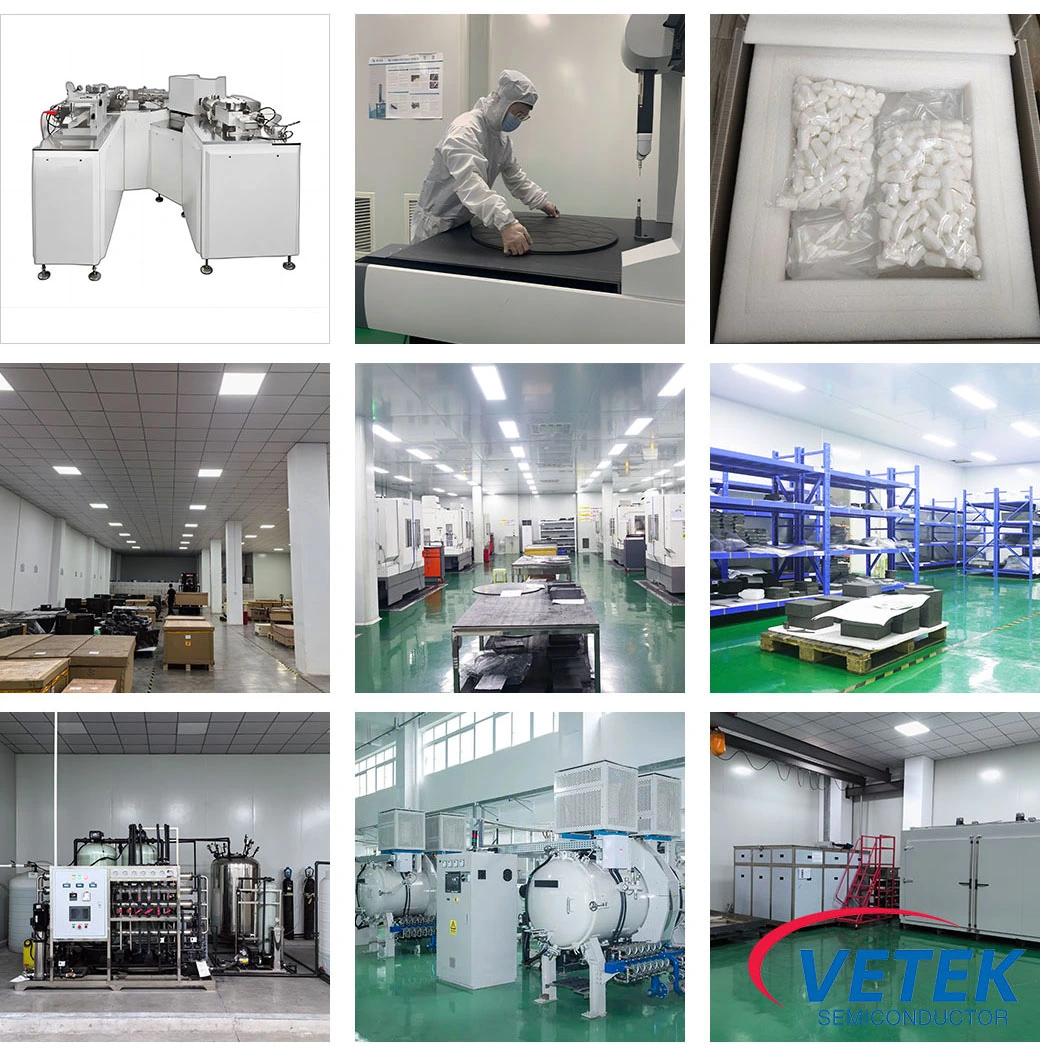

Сравнете полупроводниковия магазин за производство:

VeTek Semiconductor Production Shop


Преглед на индустриалната верига на епитаксията на полупроводниковите чипове:

Overview of the semiconductor chip epitaxy industry chain
