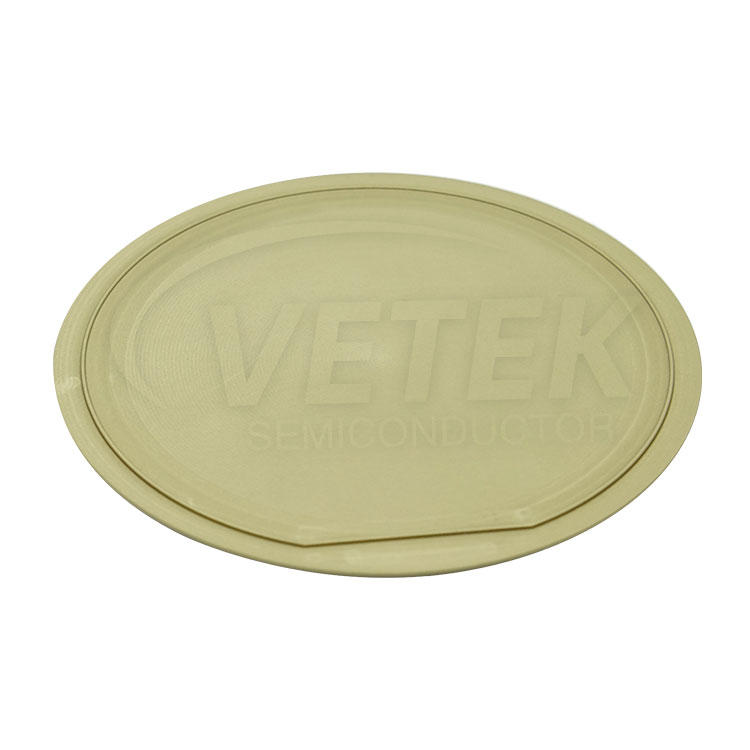

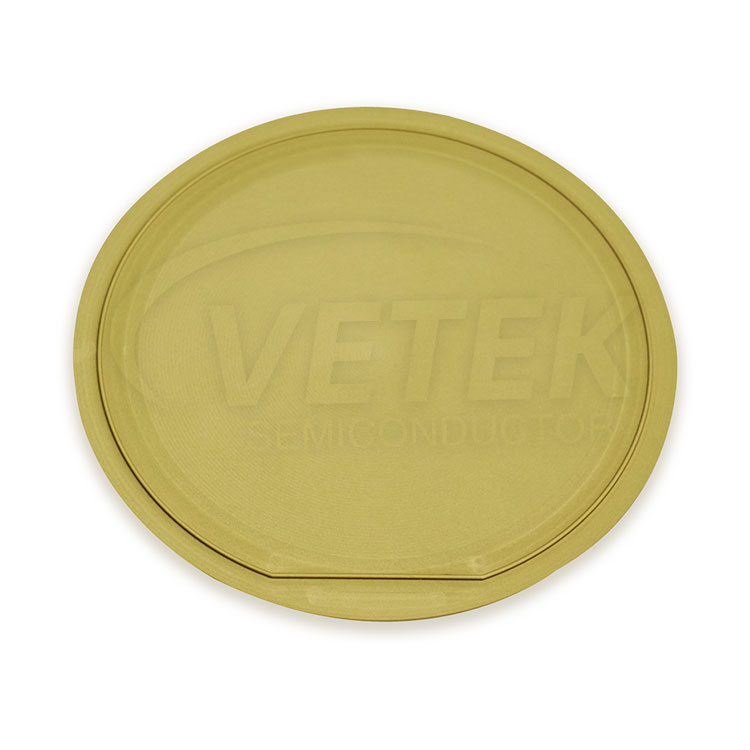

Графитен носител за пластини с TaC покритие
  • Графитен носител за пластини с TaC покритиеГрафитен носител за пластини с TaC покритие
  • Графитен носител за пластини с TaC покритиеГрафитен носител за пластини с TaC покритие

Графитен носител за пластини с TaC покритие

Vetek Semiconductor е проектирал внимателно превозвач на графитни вафли TAC за клиенти. Съставен е от графит с висока чистота и TAC покритие, което е подходящо за различни епитаксиални вафли за вафли. Ние сме специализирани в SIC и TAC покритие от много години. В сравнение с SIC покритието, нашият носител на графитни вафли с покритие с TAC има по-висока температурна устойчивост и устойчив на износване. Очакваме с нетърпение да станем ваш дългосрочен партньор в Китай.

Можете да бъдете сигурни, че ще закупите персонализиран графитен носител с TaC покритие от VeTek Semiconductor. Очакваме с нетърпение да си сътрудничим с вас, ако искате да научите повече, можете да се консултирате с нас сега, ние ще ви отговорим навреме!

Vetek полупроводниково покритие с графитни вафли с покритие директно взаимодейства с вафли в реактора на епитаксия, повишавайки ефективността и производителността. С опцията за силициев карбид или покритие от карбид Tantalum, Vetek Semiconductor Tac покритие с графитен вафли предлага удължен живот, до 2-3 пъти по-дълъг с карбид Tantalum. Съвместим с различни машинни модели, включително LPE SIC Epitaxy Purnaces, JSG, Naso Epitaxial Pernaces.

VeTek Semiconductor TaC-покрит графитен носител осигурява прецизна стехиометрия на реакцията, предотвратява миграцията на примеси и поддържа температурна стабилност над 2000°C. Проявява забележителна устойчивост на H2, NH3, SiH4 и Si, предпазвайки от сурови химически среди. Издържащ на термични удари, той позволява бързи работни цикли без разслояване на покритието.

Покритието VeTek Semiconductor TaC гарантира ултра-висока чистота, елиминира примесите и осигурява конформно покритие, отговарящо на строги толеранси на размерите. С усъвършенстваните възможности за обработка на графит на VeTek Semiconductor ние сме оборудвани да отговорим на вашите нужди за персонализиране. Независимо дали се нуждаете от услуги за нанасяне на покритие или цялостни решения, нашият екип от експертни инженери е готов да проектира идеалното решение за вашите конкретни приложения. Доверете ни се, за да доставим висококачествени продукти, съобразени с вашите изисквания и очаквания.


PVT метод SIC Crystal Growth:

PVT method SiC Crystal Growth


Продуктов параметър на графитния вафлен носител с TaC покритие

Физични свойства на TaC покритието
Плътност 14,3 (g/cm³)
Специфична излъчвателна способност 0.3
Коефициент на термично разширение 6.3 10-6
Твърда (HK) 2000 HK
Съпротива 1 × 10-5Ом*cm
Термична стабилност <2500 ℃
Размерът на графита се променя -10 ~ -20um
Дебелина на покритието ≥20um Типична стойност (35um ± 10um)


Цех за производство на полупроводници VeTek:

VeTek Semiconductor Production Shop


Преглед на индустриалната верига за епитаксия на полупроводникови чипове:

Overview of the semiconductor chip epitaxy industry chain


Горещи маркери: Графитен носител за пластини с TaC покритие
