Какво представлява пръстенът с покритие от танталов карбид и защо е критичен при обработката на полупроводници

Резюме на статията:Тъй като производството на полупроводници напредва към по-висока прецизност, по-високи температури и по-агресивни плазмени среди, изборът на материал за критичните компоненти става все по-важен. TheПръстен с покритие от танталов карбидсе очертава като ключово решение за плазмени и високотемпературни приложения поради изключителната си твърдост, термична стабилност и химическа устойчивост. Тази статия предоставя цялостно, задълбочено изследване на това какво представлява пръстенът с покритие от танталов карбид, как работи, защо превъзхожда традиционните материали и защо водещите производители се доверяват на решения отVeTek полупроводник.

Съдържание

• 1. Какво представлява пръстенът с покритие от танталов карбид?
• 2. Материални свойства на танталов карбид
• 3. Защо пръстените с покритие от танталов карбид имат значение в производството на полупроводници
• 4. Ключови приложения в плазмени и високотемпературни среди
• 5. Танталов карбид срещу други материали за покритие
• 6. Производствен процес и контрол на качеството
• 7. Как пръстените с покритие от танталов карбид намаляват замърсяването с частици
• 8. Защо да изберете VeTek semiconductor?
• 9. Често задавани въпроси (FAQ)

1. Какво представлява пръстенът с покритие от танталов карбид?

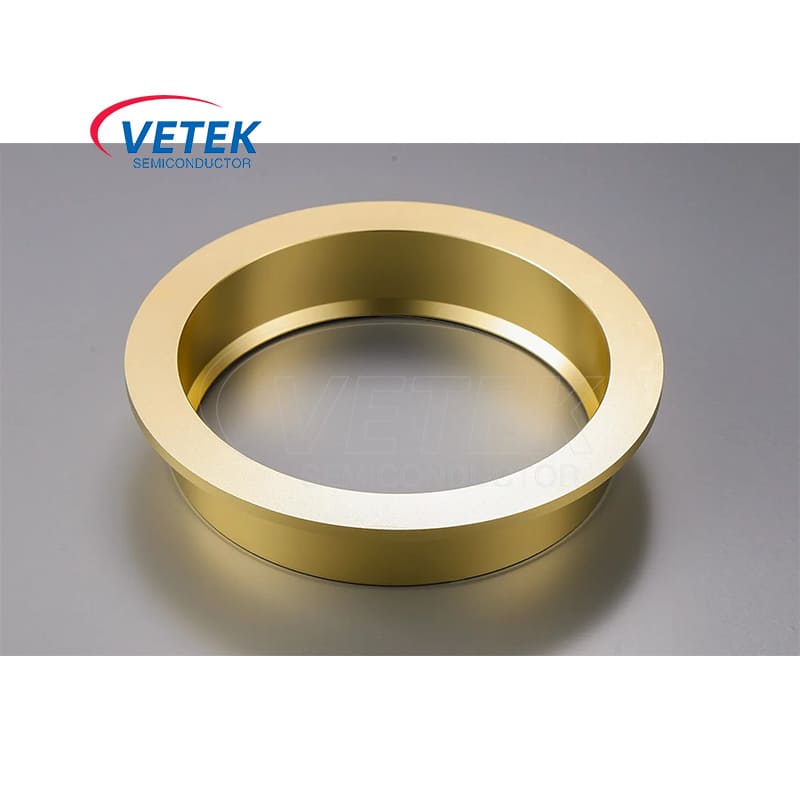

A Пръстен с покритие от танталов карбиде прецизно конструиран пръстеновиден компонент, използван предимно в полупроводниково оборудване, където служи като защитен и функционален интерфейс между плазмата, високотемпературните процеси и основните структурни материали.

Пръстенът обикновено се състои от субстрат (често графит или материал на базата на въглерод), който е покрит с плътен, равномерен слой от танталов карбид (TaC). Това покритие драматично повишава устойчивостта на компонента към:

• Екстремни температури
• Плазмена ерозия
• Химическа корозия
• Механично износване

Тъй като танталовият карбид има една от най-високите точки на топене сред известните съединения, той е особено подходящ за сурови среди за производство на полупроводници като ецване, CVD и епитаксиален растеж.

2. Материални свойства на танталов карбид

Танталовият карбид е огнеупорен керамичен материал, известен със своите изключителни физични и химични свойства. Тези свойства са това, което прави пръстените с покритие от танталов карбид толкова ценни при усъвършенствана обработка на полупроводници.

Тези свойства позволяват на пръстените с покритие от танталов карбид да поддържат структурна цялост и повърхностна стабилност дори след продължително излагане на агресивни условия на обработка.

3. Защо пръстените с покритие от танталов карбид имат значение в производството на полупроводници

В модерното производство на полупроводници дори микроскопично замърсяване или разграждане на материала може да доведе до загуба на добив. Пръстените с покритие от танталов карбид играят критична роля за поддържане на стабилността на процеса и качеството на продукта.

Основните причини, поради които тези пръстени са от съществено значение, включват:

1. Удължен живот на компонента
   TaC покритията значително намаляват износването и ерозията, удължавайки циклите на поддръжка.
2. Стабилно плазмено взаимодействие
   Покритието минимизира разпръскването на материала, осигурявайки постоянно поведение на плазмата.
3. Надеждност при високи температури
   За разлика от конвенционалната керамика, танталовият карбид остава стабилен при екстремни температури.
4. По-ниска обща цена на притежание
   По-дългият експлоатационен живот и по-малкото повреди намаляват оперативните разходи.

Това прави пръстените с покритие от танталов карбид незаменим компонент в полупроводникови инструменти от следващо поколение.

4. Ключови приложения в плазмени и високотемпературни среди

Пръстените с покритие от танталов карбид се използват широко в процеси, които изискват както термична издръжливост, така и устойчивост на плазма.

• Камери за плазмено ецване
• Химично отлагане на пари (CVD)
• Физическо отлагане на пари (PVD)
• Епитаксиални растежни системи
• Разширена логика и производство на памет

В тези среди традиционните материали могат да се напукат, ерозират или генерират частици. Покритията от танталов карбид осигуряват здрава бариера, която защитава както компонента, така и процеса.

5. Танталов карбид срещу други материали за покритие

Изборът на правилния материал за покритие е критично решение при проектирането на полупроводниково оборудване. По-долу е дадено сравнение между танталов карбид и често използвани алтернативи.

Това сравнение ясно показва защо пръстените с покритие от танталов карбид са все по-предпочитани в модерното производство на полупроводници.

6. Производствен процес и контрол на качеството

Ефективността на пръстена с покритие от танталов карбид зависи в голяма степен от равномерността на покритието, адхезията и чистотата.

ПриVeTek полупроводник, усъвършенствани технологии за покритие се използват, за да се гарантира:

• Плътни и равномерни TaC слоеве
• Отлична адхезия към основата
• Минимални вътрешни дефекти
• Строги толеранси на размерите

Всеки пръстен с покритие от танталов карбид се подлага на строга проверка, за да отговаря на стандартите за полупроводници.

7. Как пръстените с покритие от танталов карбид намаляват замърсяването с частици

Замърсяването с частици е едно от най-критичните предизвикателства при производството на полупроводници. Пръстените с покритие от танталов карбид помагат за намаляване на този риск по няколко начина:

• Високата твърдост намалява износването на повърхността
• Плътното покритие минимизира микропукнатините
• Стабилната химическа структура предотвратява лющене
• Гладките повърхности ограничават генерирането на частици

Поддържайки стабилна и издръжлива повърхност, покритията от танталов карбид допринасят директно за по-високи добиви и по-надеждни процеси.

8. Защо да изберете VeTek semiconductor?

VeTek полупроводнике доверен доставчик на усъвършенствани решения за покритие за полупроводниковата индустрия. С дълбок опит в технологията за покритие от танталов карбид, VeTek доставя:

• Персонализирани дизайни на пръстени за покритие
• Постоянни TaC покрития с висока чистота
• Надеждна работа в екстремни среди
• Отзивчива техническа поддръжка

Като си партнират с VeTek semiconductor, производителите получават достъп до материали, проектирани за най-взискателните полупроводникови приложения.

9. Често задавани въпроси (FAQ)

В1: Какво е основното предимство на пръстена с покритие от танталов карбид?

Основното предимство е неговата изключителна устойчивост на високи температури, плазмена ерозия и химическа атака, което значително удължава живота на компонентите.

Q2: Подходящи ли са пръстените с покритие от танталов карбид за всички полупроводникови инструменти?

Те са особено подходящи за плазмени и високотемпературни инструменти, като ецващи и CVD системи.

Q3: Как се сравнява танталовият карбид със силициевия карбид?

Танталовият карбид обикновено предлага превъзходна устойчивост на плазма и термична стабилност, което го прави идеален за по-взискателни приложения.

В4: Могат ли пръстените с покритие от танталов карбид да намалят честотата на поддръжка?

да Тяхната издръжливост намалява повреди, свързани с износването, като удължава интервалите за поддръжка.

Q5: Къде мога да намеря висококачествени пръстени с покритие от танталов карбид?

Висококачествени решения се предлагат от специализирани доставчици като напрVeTek полупроводник, който се фокусира върху технологиите за покритие от полупроводников клас.

Заключение:
Тъй като полупроводниковите процеси продължават да се развиват, търсенето на материали, които могат да издържат на екстремни среди, само ще нараства. TheПръстен с покритие от танталов карбидсе откроява като критичен компонент, който подобрява производителността, надеждността и производителността. Ако търсите усъвършенствани решения за покритие, пригодени за полупроводниково оборудване от следващо поколение,свържете се с насвъв VeTek semiconductor, за да проучи как пръстените с покритие от танталов карбид могат да подобрят вашите производствени процеси.
