Защо растежът на кристали от силициев карбид (SiC) PVT не може без покрития от танталов карбид (TaC)?

В процеса на отглеждане на кристали от силициев карбид (SiC) чрез метода Physical Vapor Transport (PVT), екстремно високата температура от 2000–2500 °C е „нож с две остриета“ — докато тя задвижва сублимацията и транспорта на изходните материали, тя също драматично засилва отделянето на примеси от всички материали в системата на термично поле, особено следи от метални елементи, съдържащи се в конвенционалния графит компоненти с гореща зона. След като тези примеси навлязат в интерфейса на растежа, те директно ще увредят качеството на сърцевината на кристала. Това е основната причина, поради която покритията от танталов карбид (TaC) са станали „задължителна опция“, а не „опционален избор“ за PVT кристален растеж.

1. Двойни разрушителни пътища на следи от примеси

Вредата, причинена от примесите върху кристалите от силициев карбид, се отразява главно в две основни измерения, които пряко засягат използваемостта на кристала:

• Примеси от леки елементи (азот N, бор B):При високотемпературни условия те лесно навлизат в решетката на SiC, заместват въглеродните атоми и образуват донорни енергийни нива, директно променяйки концентрацията на носителя и съпротивлението на кристала. Експерименталните резултати показват, че за всяко увеличение от 1×10¹⁶ cm⁻³ в концентрацията на азотни примеси, съпротивлението на n-тип 4H-SiC може да намалее с почти един порядък, което води до отклонение на крайните електрически параметри на устройството от проектните цели.
• Примеси от метални елементи (желязо Fe, никел Ni):Техните атомни радиуси се различават значително от тези на силициевите и въглеродните атоми. Веднъж включени в решетката, те предизвикват локално напрежение на решетката. Тези напрегнати региони се превръщат в места на нуклеация за дислокации на базалната равнина (BPD) и грешки при подреждане (SF), сериозно увреждайки структурната цялост и надеждността на устройството на кристала.



2. За по-ясно сравнение, въздействията на двата вида примеси са обобщени, както следва:

3. Троен защитен механизъм на покрития от танталов карбид

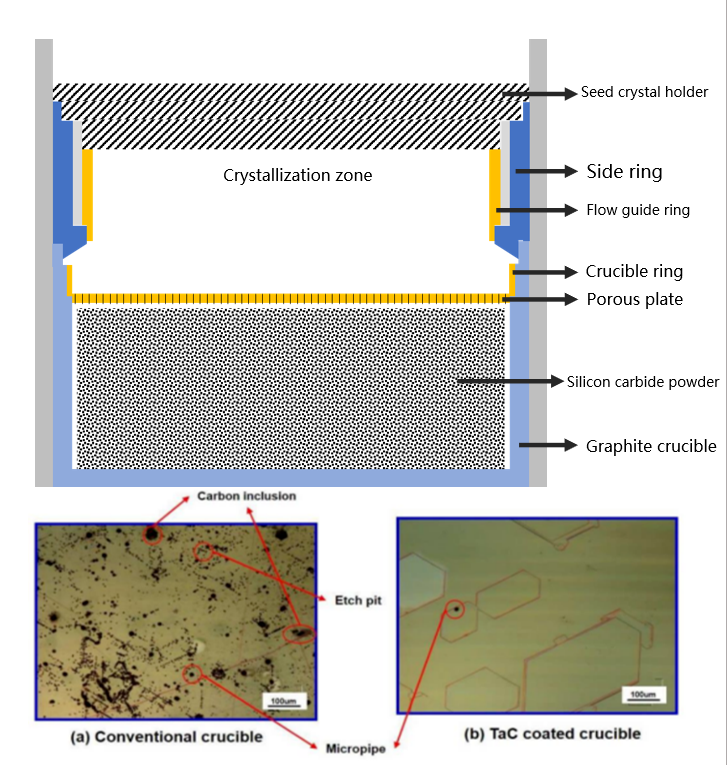

За да се блокира замърсяването с примеси при неговия източник, отлагането на покритие от танталов карбид (TaC) върху повърхността на графитни компоненти с гореща зона чрез химическо отлагане на пари (CVD) е доказано и ефективно техническо решение. Неговите основни функции се въртят около "анти-замърсяване":

Висока химическа стабилност:Не претърпява значителни реакции с пари на базата на силиций при PVT среда с висока температура, като се избягва саморазграждането или генерирането на нови примеси.

Ниска пропускливост:Плътната микроструктура образува физическа бариера, ефективно блокираща дифузията навън на примеси от графитния субстрат.

Вътрешна висока чистота:Покритието остава стабилно при високи температури и има ниско налягане на парите, което гарантира, че няма да се превърне в нов източник на замърсяване.

4. Изисквания за спецификация на чистотата на сърцевината за покритието

Ефективността на решението изцяло зависи от изключителната чистота на покритието, която може да бъде прецизно проверена чрез тестване с масова спектрометрия с тлеещ разряд (GDMS):

5. Резултати от практическото приложение

След приемането на висококачествени покрития от танталов карбид могат да се наблюдават ясни подобрения както в растежа на кристалите от силициев карбид, така и в етапите на производство на устройството:

Подобряване на качеството на кристала:Плътността на дислокация в базалната равнина (BPD) обикновено е намалена с повече от 30%, а еднородността на съпротивлението на пластините е подобрена.

Подобрена надеждност на устройството:Захранващи устройства като SiC MOSFETs, произведени върху субстрати с висока чистота, показват подобрена последователност в напрежението на пробив и намалени нива на ранни повреди.

Със своята висока чистота и стабилни химични и физични свойства покритията от танталов карбид изграждат надеждна бариера за чистота за PVT-отгледани кристали от силициев карбид. Те трансформират компонентите на гореща зона — потенциален източник на освобождаване на примеси — в контролируеми инертни граници, служейки като ключова основополагаща технология за осигуряване на качеството на основния кристален материал и подпомагане на масовото производство на високопроизводителни устройства от силициев карбид.

В следващата статия ще проучим как покритията от танталов карбид допълнително оптимизират топлинното поле и подобряват качеството на растеж на кристалите от термодинамична гледна точка. Ако искате да научите повече за цялостния процес на проверка на чистотата на покритието, можете да получите подробна техническа документация чрез нашия официален уебсайт.
