SiC срещу TaC покритие: Най-добрият щит за графитни токоприемници при високотемпературна енергийна полуобработка

В света на широколентовите (WBG) полупроводници, ако усъвършенстваният производствен процес е „душата“, графитният ток е „гръбнакът“, а повърхностното му покритие е критичната „кожа“. Това покритие, обикновено с дебелина само десетки микрони, определя експлоатационния живот на скъпите графитни консумативи в сурови термохимични среди. По-важното е, че пряко влияе върху чистотата и добива на епитаксиален растеж.

Понастоящем в индустрията доминират две основни решения за покритие CVD (Chemical Vapor Deposition):Покритие от силициев карбид (SiC).иПокритие от танталов карбид (TaC).. Въпреки че и двете изпълняват съществени роли, техните физически ограничения създават ясно разминаване, когато са изправени пред все по-строгите изисквания на производството от следващо поколение.


1. CVD SiC покритие: Индустриален стандарт за зрели възли

Като глобален еталон за обработка на полупроводници, CVD SiC покритието е най-доброто решение за GaN MOCVD приемници и стандартно SiC епитаксиално (Epi) оборудване. Основните му предимства включват:

Превъзходно херметично запечатване: SiC покритието с висока плътност ефективно запечатва микропорите на графитната повърхност, създавайки здрава физическа бариера, която предотвратява отделянето на въглероден прах и примеси от субстрата при високи температури.

Стабилност на термичното поле: С коефициент на термично разширение (CTE), близък до този на графитни субстрати, SiC покритията остават стабилни и без пукнатини в рамките на стандартния епитаксиален температурен прозорец от 1000°C до 1600°C.

Ефективност на разходите: За по-голямата част от масовото производство на захранващи устройства, SiC покритието остава „сладкото място“, където производителността среща рентабилността.


2. CVD TaC покритие: разширяване на границите на високотемпературния растеж

С преминаването на индустрията към 8-инчови SiC пластини, PVT (Physical Vapor Transport) растеж на кристалите изисква още по-екстремни среди. Когато температурите преминат критичния праг от 2000°C, традиционните покрития удрят стената на производителността. Това е мястото, където CVD TaC покритието променя играта:

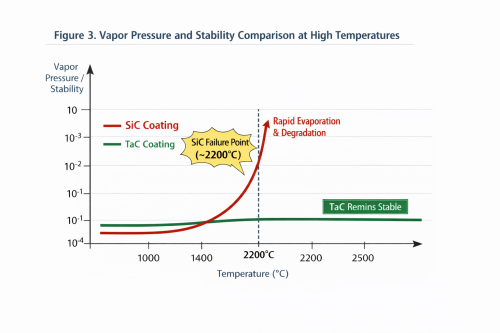

Ненадмината термодинамична стабилност: Танталовият карбид (TaC) може да се похвали със зашеметяващата точка на топене от 3880°C. Според изследване в Journal of Crystal Growth, SiC покритията претърпяват „неконгруентно изпарение“ над 2200°C – където силицият се сублимира по-бързо от въглерода, което води до структурна деградация и замърсяване с частици. Обратно, налягането на парите на TaC е 3 до 4порядъци по-ниски от SiC, поддържайки девствено термично поле за растеж на кристали.

Превъзходна химическа инертност: В редуциращи атмосфери, включващи H₂ (водород) и NH3 (амоняк), TaC проявява изключителна химическа устойчивост. Експериментите в науката за материалите показват, че скоростта на загуба на маса на TaC във високотемпературен водород е значително по-ниска от тази на SiC, което е жизненоважно за намаляване на дислокациите на резби и подобряване на качеството на интерфейса в епитаксиалните слоеве.


3. Ключово сравнение: Как да изберете въз основа на прозореца на вашия процес

Изборът между тези две не е обикновена подмяна, а прецизно подравняване с вашия „Прозорец на процеса“.

Метрика за ефективност
CVD SiC покритие
CVD TaC покритие
Техническо значение
Точка на топене
~2730°C (сублимация)
3880°C
Структурна цялост при екстремни горещини
Макс. препоръчителна темп
2000°C - 2100°C
2400°C+
Позволява мащабен растеж на кристали
Химическа стабилност
Добър (уязвим към H₂ при високи температури)
Отличен (инертен)
Определя чистотата на средата на процеса
Парно налягане (2200°C)
Висок (риск от загуба на силиций)
Ултра-нисък
Контролира дефектите "Въглеродно включване".
Основни приложения
GaN/SiC епитаксия, LED токоприемници
SiC PVT растеж, високоволтов Epi
Подравняване на веригата на стойността

4. Заключение: Основната логика на пробива в доходността


Оптимизирането на добива не е единичен скок, а резултат от прецизно съвпадение на материала. Ако се борите с „въглеродни включвания“ в кристалния растеж на SiC или искате да намалите разходите си за консумативи (CoC) чрез удължаване на живота на части в корозивни среди, надграждането от SiC към TaC често е ключът към излизане от задънената улица.

Като специализиран разработчик на усъвършенствани материали за полупроводниково покритие, VeTek Semiconductor е усвоил както CVD SiC, така и TaC технологични пътища. Нашият опит показва, че няма "най-добър" материал - само най-стабилното решение за определен режим на температура и налягане. Чрез прецизен контрол на равномерността на отлагането, ние даваме възможност на нашите клиенти да разширят границите на добива на пластини в ерата на 8-инчовото разширение.


Автор:Сера Лий


препратки:

[1] „Налягане на парите и изпаряване на SiC и TaC във високотемпературни среди“, Journal of Crystal Growth.

[2] „Химична стабилност на огнеупорни метални карбиди в редуциращи атмосфери“, Химия на материалите и физика.

[3] „Контрол на дефекти при растеж на SiC монокристал с големи размери с помощта на компоненти с покритие от TaC“, Форум за наука за материалите.
