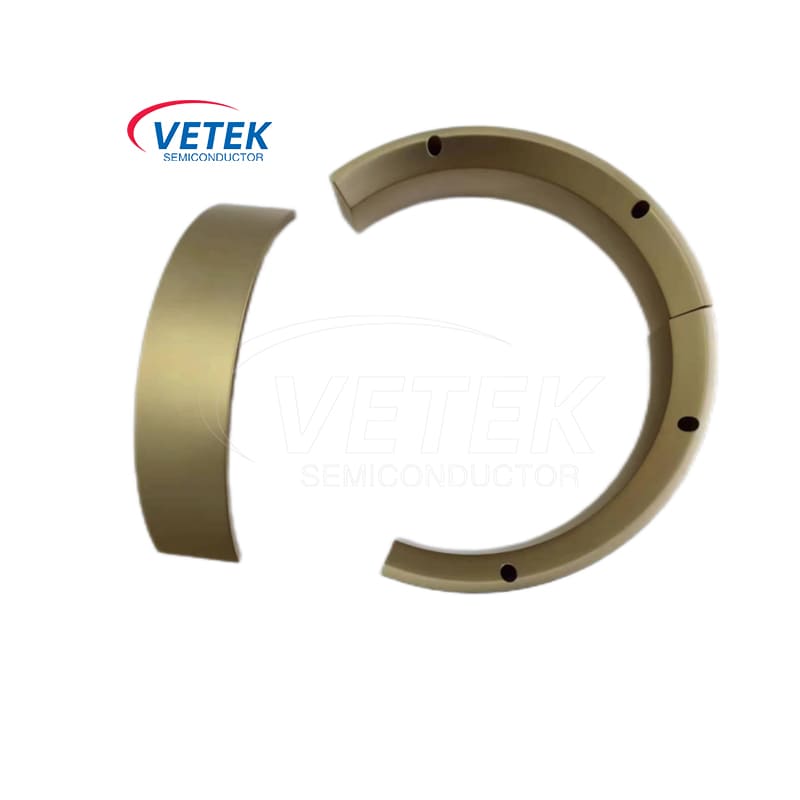

Vetek Semiconductor преживя много години технологично развитие и е овладял водещата технология на процеса на CVD TAC покритие. Тритонален пръстен на CVD TAC с TAC е един от най-зрелите продукти за CVD TAC на Vetek Semiconductor и е важен компонент за приготвяне на SIC кристали чрез PVT метод. С помощта на полупроводник Vetek вярвам, че вашето производство на кристали SIC ще бъде по -гладко и по -ефективно.

Силиконов карбид единичен кристален субстрат материал е вид кристален материал, който принадлежи към широкия полупроводник на обхвата. Той има предимствата на устойчивостта на високо напрежение, високотемпературното съпротивление, високата честота, ниската загуба и др. Той е основен материал за получаване на електронни устройства с висока мощност и микровълнови радиочестотни устройства. Понастоящем основните методи за отглеждане на SIC кристали са физически транспорт на пари (метод на PVT), високотемпературна химическо отлагане на пари (HTCVD метод), метод на течна фаза и др.


Working diagram of CVD TaC coated three-petal guide ring

Методът за физически пари за транспортиране на пари (PVT) е добре установена техника, много подходяща за индустриално производство с големи мащаби. В този процес кристалът на SIC семена е разположен в горната част на тигела, докато SIC прах, който служи като суровина, се поставя в дъното на тигела. При условията на висока температура и ниско налягане в затворена среда, SIC прах сублимира. Задвижвани от температурния градиент и разлика в концентрацията, сублимираните видове се движат нагоре към региона близо до кристала на семената. След като достигне свръхнаставирано състояние, възниква прекристализация, което позволява прецизен контрол върху размера и специфичния кристален тип на отглежданите SIC кристали.


CVD TAC, покрит с три венчелистчета, обслужва множество важни функции. Основно тя повишава механиката на течностите, като ръководи потока на газа, като гарантира, че зоната на растеж на кристалите е изложена на еднаква атмосфера. Освен това, той ефективно разсейва топлината по време на процеса на растеж на кристалите SIC. Поддържайки подходящия температурен градиент, той оптимизира условията на растеж на SIC кристали и смекчава риска от кристални дефекти, причинени от неравномерно разпределение на температурата.




Отлична ефективност на CVD TAC покритие

 Ултра-висока чистотаИзбягва генерирането на примеси и замърсяване.

 Висока температурна стабилностВисоката стабилност на температурата над 2500 ° C позволява работа с ултра висока температура.

 Химическа толерантност към околната средаТолерантност към H (2), NH (3), SIH (4) и SI, осигурявайки защита в сурови химически среди.

 Дълъг живот без проливанеСилното свързване с графитното тяло може да осигури дълъг жизнен цикъл, без да се разпали вътрешното покритие.

 Устойчивост на термичен ударУстойчивостта на термичен удар ускорява цикъла на работа.

 ●Строга размерена толерантностГарантира покритието на покритието, отговаря на строгите размерени допустими отклонения.


Vetek Semiconductor има професионален и зрял екип за техническа поддръжка и екип за продажби, който може да приспособи най -подходящите продукти и решения за вас. От предварителни продажби до следпродажби, полупроводник Vetek винаги се ангажира да ви предоставя най-пълните и изчерпателни услуги.


Физични свойства на TAC покритие

Физични свойства на TAC покритие
ТАК Плътност на покритието
14.3 (g/cm³)
Специфична емисионна способност
0.3
Коефициент на термично разширение
6.3 x 10-6/K
Твърдостта на покритието на TAC (HK)
2000 HK
Съпротива
1 × 10-5Ом*cm
Термична стабилност
<2500 ℃
Размерът на графита се променя
-10 ~ -20um
Дебелина на покритието
≥20um Типична стойност (35um ± 10um)
Топлинна проводимост
9-22 (w/m · k)

Vetek Semiconductor CVD TAC покритие с тритонезии Ръководство за пръстени Продуктни магазини

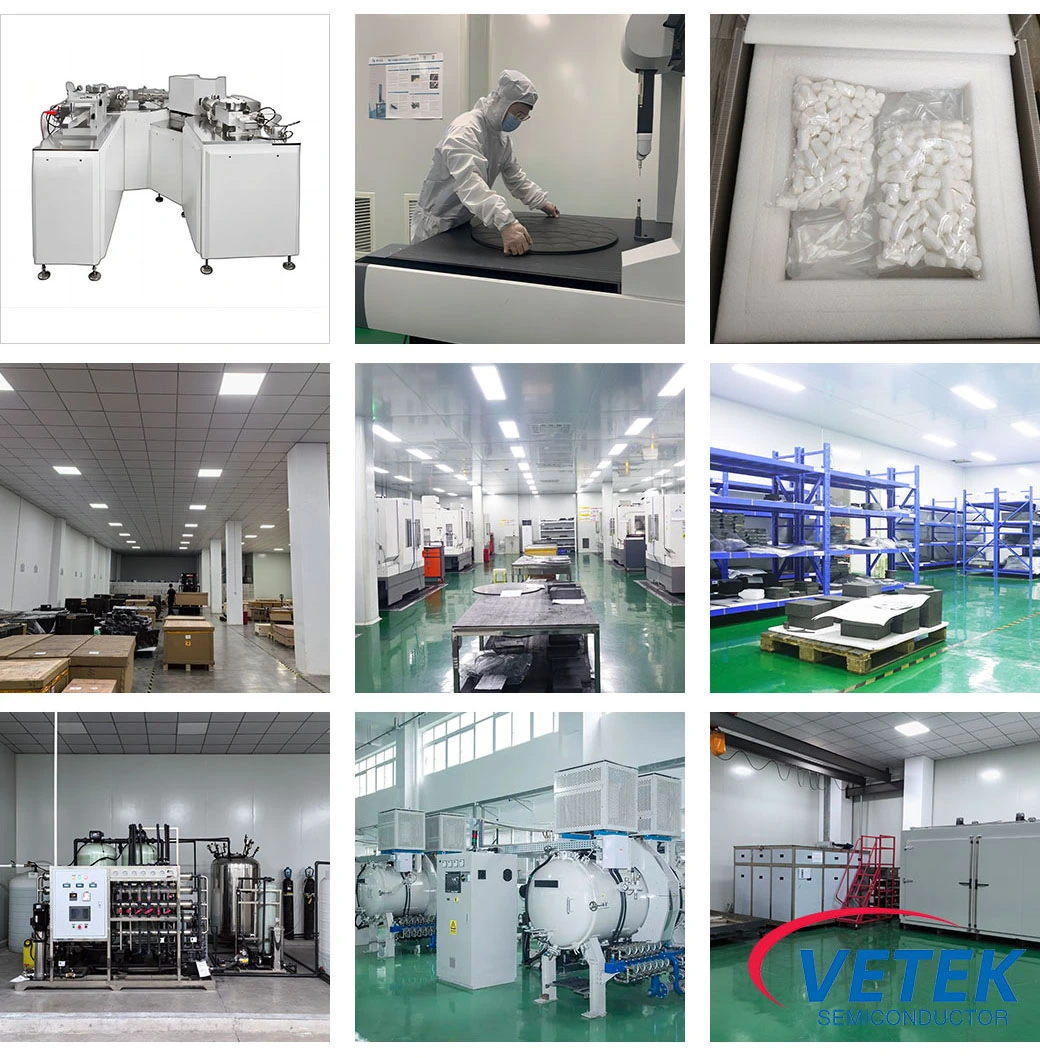

VeTek Semiconductor CVD TaC coated three-petal guide ring product shops
