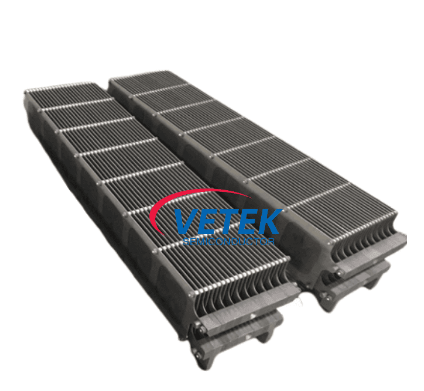

Защо графитната лодка за PECVD има толкова голямо значение за качеството на филма и стабилността на производството?

Каква роля всъщност играе графитната лодка за PECVD?

Графитната лодка за PECVD не е просто пасивен държач за вафли. Това е един от тихите компоненти, които могат да повлияят на целия ритъм на отлагане. В PECVD камера качеството на филма зависи от чувствителен баланс на разпределение на температурата, разстояние между пластините, излагане на газ, взаимодействие с плазма и механична стабилност. Ако превозвачът наруши този баланс, процесът може да продължи да работи, но изходът спира да бъде предвидим.

Купувачите понякога се фокусират силно върху конфигурацията на реактора, дизайна на газовата система или циклите на почистване на камерата и това има смисъл. Това са основни разходни центрове. Но лодката, която носи вафлите, се намира точно в средата на прозореца на процеса. Ако геометрията му се измести, ако повърхността му отделя частици, ако реагира слабо на многократно нагряване и охлаждане или ако не успява да поддържа пластините позиционирани последователно, процесът започва да се отклонява по начини, които са скъпи и трудни за диагностициране.

В реалното производство последователността е всичко. Силната графитна лодка за PECVD помага да се поддържа повторяемостта от партида на партида. Поддържа равномерно натоварване, намалява риска от замърсяване, който може да бъде избегнат, и дава на линията по-добър шанс да осигури стабилна дебелина на филма и еднаква електрическа ефективност.

Защо купувачите често подценяват превозвача и след това плащат за него по-късно?

Отговорът е прост: графитната лодка обикновено изглежда по-малко „технична“ от оборудването около нея. Той няма визуалното въздействие на захранване, вакуумна система или модул за автоматизация. Така че е лесно да се третира като стокова част. Точно оттам започват неприятностите.

Разходите за избор на грешна лодка рядко се появяват в самата оферта. Показва се по-късно като скрап, преработка, нестабилни рецепти, по-дълги периоди на поддръжка или по-чести цикли на смяна. Може да се появи и във времето на инженерния екип. Когато една линия прекарва дни в проследяване на проблем с еднаквостта, който се оказва свързан с изкривяване на носителя или влошаване на повърхността, „евтиният“ компонент спира да бъде евтин много бързо.

Друга причина купувачите да подценяват тази част е, че не всеки доставчик я обяснява добре. Някои изброяват само размери и насипна плътност. Тази информация има значение, но не дава отговор на въпросите, които всъщност вълнуват инженерите на процесите: Колко стабилна е структурата при повтарящи се топлинни цикли? Колко добре издържа материалът на химическа атака в специфичната газова среда? Колко строго се контролират критичните толеранси? Може ли доставчикът да адаптира дизайна, ако геометрията на камерата или броят на пластините се промени?

Сериозното решение за покупка трябва да погледне отвъд обикновен етикет за материал и да попита как ще се държи графитната лодка след седмици и месеци в истинска камера.

Какви проблеми с процеса може да създаде грешната графитна лодка?

Грешната графитна лодка за PECVD може да създаде проблеми, които на пръв поглед изглеждат несвързани. Екипите може да видят по-нисък добив, вариации в дебелината на филма, необяснимо замърсяване или по-кратки интервали на поддръжка, без незабавно да свържат тези резултати с превозвача.

• Неравномерно отлагане на филмзащото разстоянието между пластините или геометрията на лодката не е достатъчно последователна при работни условия
• Генериране на частиципричинени от лошо качество на материала, лоша механична обработка или разрушаване на повърхността с течение на времето
• Топлинен дисбаланскоето влияе на скоростта на отлагане и прави настройката на процеса по-трудна
• Кратък експлоатационен животкогато основният графит или покритието не могат да се справят с действителната химическа среда
• По-честа камерна интервенцияпоради замърсяване или преждевременно износване на компонентите
• Нестабилност на рецептатакоето принуждава инженерните екипи да компенсират слабостта на хардуера чрез корекции на процеса

Това, което прави тези проблеми разочароващи е, че те често се появяват постепенно. Първите няколко пускания може да изглеждат приемливи. Тогава линията започва да се носи. Няколко оператора забелязват тенденция. Инженерите започват да затягат стандартите за проверка. С течение на времето процесът става по-труден за управление. Ето защо купувачите трябва да мислят по отношение на издръжливостта при многократна употреба, а не само първоначалния външен вид или номерата на лабораторно ниво.

Кой избор на материал и покритие заслужава по-голямо внимание?

Когато купувачите сравняват графитна лодка за PECVD, три неща заслужават повече внимание, отколкото обикновено получават: чистота на графит, структурна последователност и стратегия за защита на повърхността.

Първо, чистота.Графитът с висока чистота помага за намаляване на риска от нежелано замърсяване. Това има значение, защото PECVD процесите са чувствителни и малки източници на замърсяване могат да причинят проблеми с качеството надолу по веригата, които са много по-скъпи от самия превозвач.

Второ, структурна последователност.Дори добър клас графит може да се представи лошо, ако контролът на обработката е слаб. Разстоянието между прорезите, покритието на ръбовете, плоскостта и цялостната дисциплина на размерите влияят върху това как пластините седят и колко стабилна остава лодката при многократни термични цикли.

Трето, избор на покритие.Не всеки PECVD процес поставя еднакви изисквания към повърхността на лодката. Газовата химия, методът на почистване, излагането на плазма и целевият филм са от значение. Някои приложения се възползват от пиролитичния въглерод, докато други се нуждаят от допълнителната твърдост и химическа устойчивост, свързани с повърхностните разтвори на базата на силициев карбид. Правилният избор зависи от условията на процеса на потребителя, а не от универсално предпочитание.

Това е мястото, където разбирането на приложението става критично. Добрият доставчик не трябва просто да поиска чертеж и да върне цена. По-добрият разговор започва със средата на камерата, депозирания филм, цикъла на почистване, очаквания живот, размера на вафлата и специфичните режими на повреда, които клиентът вече е виждал.

Как купувачите трябва да оценят графитна лодка за PECVD, преди да поръчат?

Най-умните купувачи не оценяват този продукт само по цена. Те го оценяват чрез намаляване на риска. Преди да поръчате, помолете доставчика да обсъди не само размерите, но и логиката на работа.

1. Започнете с процеса.Обяснете типа филм, типа субстрат, оформлението на камерата, почистващите газове и температурния профил.
2. Изяснете точката на болката.Опитвате ли се да подобрите живота, да намалите замърсяването, да стабилизирате еднородността или да замените внесена част?
3. Попитайте за съчетаването на материали.Една и съща конструкция на лодка може да се държи по различен начин в зависимост от класа на графита и подхода на покритие.
4. Прегледайте допустимите отклонения, които имат значение при употреба.Не всяко измерение е еднакво важно. Съсредоточете се върху размерите, които влияят върху зареждането на пластини и стабилността на процеса.
5. Обсъдете очакваните механизми на износване.Един полезен доставчик трябва да може да говори за риск от окисление, плазмена ерозия, пътища на корозия и термична умора.
6. Поискайте практическа подкрепа.Валидирането на извадката, усъвършенстването на дизайна и обсъждането на приложението често са по-ценни от ниска начална оферта.

WuYi TianYao Advanced Material Tech.Co., Ltd.е в добра позиция за този вид разговор, защото сериозните индустриални купувачи рядко искат общ отговор. Те искат компонент, който съответства на камерата и реалността на процеса. В приложенията за полупроводници и усъвършенствани покрития това практическо съвпадение е това, което разделя поносимата част от надеждната.

Ако доставчик предлага на пазара само общи силни страни, но не може да говори конкретно за експлоатационния живот, контрола на замърсяването и съвместимостта на покритието, това обикновено е предупредителен знак. Купувачите заслужават повече от изчистена формулировка. Те се нуждаят от доказателства за разбиране на процеса.

Какво прави работата с един доставчик по-лесна от друг?

Разликата често се свежда до това как доставчикът обработва техническата комуникация. С най-добрите доставчици се работи по-лесно, защото намаляват несигурността. Те задават правилните въпроси рано, препоръчват реалистични опции и помагат на клиента да избегне скъпи несъответствия.

Надежден доставчик на графитни лодки за PECVD продукти трябва да може да направи следното:

• Разберете връзката между дизайна на превозвача и изхода на процеса
• Препоръчайте опции за материал и покритие въз основа на действителните условия на работа
• Контролирайте качеството на обработка, вместо да разчитате на широки номинални размери
• Осигурете последователност от една партида части към следващата
• Поддържайте усъвършенстване на продукта, когато клиентът се нуждае от персонализиране
• Комуникирайте по начин, който помага на екипите за закупуване и инженеринга да останат в съответствие

Това има значение, тъй като повечето решения за покупка в тази област включват както технически, така и търговски натиск. Инженерството иска надеждност. Закупуването иска рационална структура на разходите. Ръководството иска по-малко прекъсвания. Правилният доставчик помага и на трите групи да се движат в една посока.

Как една по-добра графитна лодка може да намали общите оперативни разходи?

По-висококачествената графитна лодка за PECVD може не винаги да е опцията с най-ниска цена в първия ден, но често се превръща в по-добрата стойност през пълния оперативен цикъл. Това е така, защото общите разходи включват много повече от доставката.

По-добрите оператори могат да намалят скритите разходи по няколко начина:

• По-малко дефекти, свързани със замърсяване или нестабилност
• По-дълги сервизни интервали, преди да се наложи смяна
• По-малко инженерно време, изразходвано за компенсиране на дрейфиращия хардуер
• По-малко време на престой, свързано с почистване или отстраняване на неизправности
• По-добра повторяемост, която защитава производственото планиране

В много фабрики истинските спестявания идват от спокойствието на процеса. Когато операторите се доверяват на превозвача, когато инженерите не трябва да преследват необясними вариации и когато покупката не е принудена към чести цикли на смяна, цялата линия става по-лесна за управление. Това оперативно спокойствие е ценно. Той едновременно защитава продукцията, ефективността на труда и доверието на клиентите.

Така че по-добрият въпрос не е „Коя графитна лодка е най-евтината?“ Това е „Коя графитна лодка помага на линията ми да работи по-стабилно за по-дълго време с по-малко изненади, които могат да бъдат избегнати?“ Това е въпросът, към който опитните купувачи се връщат отново и отново.
