TAC покритие Ръководство за пръстени
  • TAC покритие Ръководство за пръстениTAC покритие Ръководство за пръстени

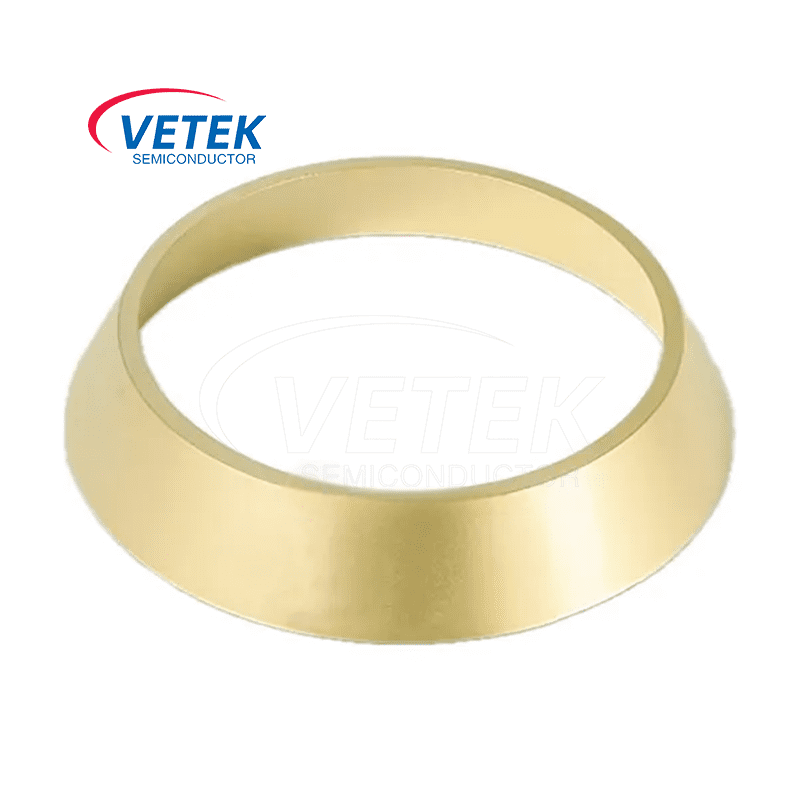

TAC покритие Ръководство за пръстени

Като водещ производител на ръководство за покритие на TAC продукти в Китай, Vetek Semiconductor TAC покритие с покритие са важни компоненти в оборудването на MOCVD, като гарантират точното и стабилно доставяне на газ по време на епитаксиален растеж и са незаменим материал при полупроводниковия епитаксиален растеж. Добре дошли да се консултирате с нас.

Функция на TAC покривни пръстени:


Прецизен контрол на газовия поток: TheTAC покритие Ръководство за покритиее стратегически позициониран в системата за инжектиране на газ наMOCVD реактор. Основната му функция е да насочва потока на газовете на прекурсора и да гарантира равномерното им разпределение по повърхността на субстрата на вафли. Този прецизен контрол върху динамиката на газовия поток е от съществено значение за постигане на равномерен растеж на епитаксиалния слой и желаните свойства на материала.

Термично управление: Пръстените на водача за покритие на TAC често работят при повишени температури поради близостта им до отопляемия предавател и субстрат. Отличната топлопроводимост на TAC помага ефективно да разсейва топлината, като предотвратява локализираното прегряване и поддържането на стабилен температурен профил в зоната на реакцията.


Предимства на TAC в MOCVD:


Екстремно температурно съпротивление: TAC може да се похвали с една от най -високите точки на топене сред всички материали, надвишаващи 3800 ° C.

Изключителна химическа инертност: TAC проявява изключителна устойчивост на корозия и химическа атака от реактивните прекурсорни газове, използвани при MOCVD, като амоняк, силанов и различни метало-органични съединения.


Физически свойства наTAC покритие:

Физически свойства наTAC покритие
Плътност
14.3 (g/cm³)
Специфична емисионна способност
0.3
Коефициент на термично разширение
6.3*10-6/K
Твърда (HK)
2000 HK
Съпротива
1 × 10-5Ом*cm
Термична стабилност
<2500 ℃
Размерът на графита се променя
-10 ~ -20um
Дебелина на покритието
≥20um Типична стойност (35um ± 10um)


Предимства за изпълнението на MOCVD:


Използването на Vetek Semiconductor TAC покритие за покритие в MOCVD оборудване допринася значително за:

Повишено време на оборудване: Издръжливостта и удълженият живот на ръководния пръстен за покритие на TAC намаляват необходимостта от чести замествания, като свеждат до минимум престоя на поддръжката и увеличавайки максимално оперативната ефективност на MOCVD системата.

Подобрена стабилност на процеса: Топлинната стабилност и химическата инертност на TAC допринасят за по -стабилна и контролирана реакционна среда в камерата на MOCVD, като свеждат до минимум вариациите на процеса и подобряват възпроизводимостта.

Подобрена еднообразие на епитаксиалния слой: Прецизният контрол на потока на газа, улеснен от ръководството за покритие на TAC, осигурява равномерно разпределение на прекурсора, което води до силно равномерно равномернорастеж на епитаксиалния слойс постоянна дебелина и състав.


Танталум карбид (TAC) покритиена микроскопично напречно сечение:

Tantalum carbide (TaC) coating on a microscopic cross-section 1Tantalum carbide (TaC) coating on a microscopic cross-section 2Tantalum carbide (TaC) coating on a microscopic cross-section 3Tantalum carbide (TaC) coating on a microscopic cross-section 4


Горещи маркери: TAC покритие Ръководство за пръстени
