TAC покритие Ръководство за покритие
  • TAC покритие Ръководство за покритиеTAC покритие Ръководство за покритие

TAC покритие Ръководство за покритие

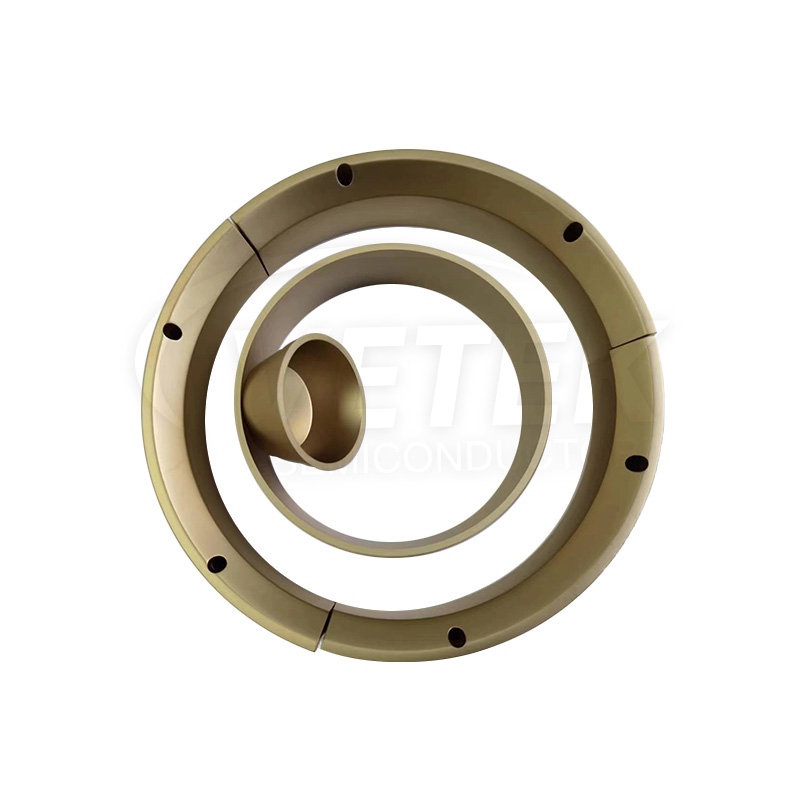

Пръстенът за покритие на TAC на Vetek Semiconductor се създава чрез прилагане на покритие от карбид Tantalum върху графитни части, като се използва високо напреднала техника, наречена химическо отлагане на пари (CVD). Този метод е добре утвърден и предлага изключителни свойства на покритие. Чрез използването на TAC покривния пръстен, животът на графитните компоненти може да бъде значително удължен, движението на графитни примеси може да бъде потиснато, а качеството на SIC и AIN с единичен кристал може да се поддържа надеждно. Добре дошли да ни запитат.

VeTek Semiconductor е професионален китайски водещ пръстен за TaC покритие, тигел с TaC покритие, производител и доставчик на държач за семена.

Тигелът за покритие от TaC, държачът за зародиш и водещият пръстен за покритие от TaC в монокристална пещ от SiC и AIN бяха отгледани чрез PVT метод.

Когато методът на транспортиране на физически пари (PVT) се използва за приготвяне на SIC, кристалът на семената е в сравнително ниска температурна област, а SIC суровината е в сравнително висока температурна област (над 2400 ℃). Разлагането на суровината произвежда Sixcy (главно включително Si, Sic₂, Si₂c и др.). Фазовият материал на парата се транспортира от зоната с висока температура до кристала на семената в областта с ниска температура и ядрените и расте. За образуване на единичен кристал. Материалите на термичното поле, използвани в този процес, като тигел, пръстен с водещ на потока, държач на кристали на семена, трябва да са устойчиви на висока температура и няма да замърсяват SIC суровините и SIC единични кристали. По същия начин, нагревателните елементи в растежа на единични кристали ALN трябва да бъдат устойчиви на алпара, N₂ корозия и трябва да имат висока евтектична температура (и ALN), за да се съкрати периода на подготовка на кристала.

Беше установено, че SiC и AlN, получени от материали с графитно термично поле с покритие от TaC, са по-чисти, почти без въглерод (кислород, азот) и други примеси, по-малко дефекти по ръбовете, по-малко съпротивление във всяка област и плътността на микропорите и плътността на ецващата яма са значително намалена (след KOH ецване), а качеството на кристала беше значително подобрено. Освен това скоростта на загуба на тегло в тигела TaC е почти нулева, външният вид е неразрушителен, може да се рециклира (живот до 200 часа), може да подобри устойчивостта и ефективността на такъв монокристален препарат.


SiC prepared by PVT method


Продуктов параметър на направляващия пръстен за покритие TaC:

Физични свойства на TAC покритие
Плътност 14.3 (g/cm³)
Специфична излъчвателна способност 0.3
Коефициент на термично разширение 6.3 10-6
Твърда (HK) 2000 HK
Съпротива 1×10-5Ом*см
Термична стабилност <2500 ℃
Размерът на графита се променя -10 ~ -20um
Дебелина на покритието ≥20um типична стойност (35um±10um)


Производствени магазини:

VeTek Semiconductor Production Shop


Преглед на индустриалната верига на епитаксията на полупроводниковите чипове:

Overview of the semiconductor chip epitaxy industry chain
