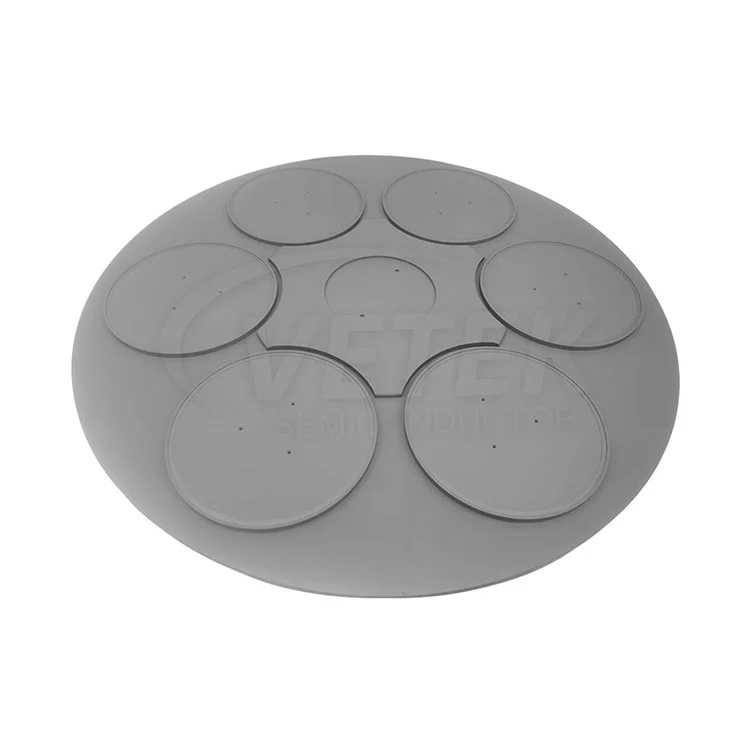

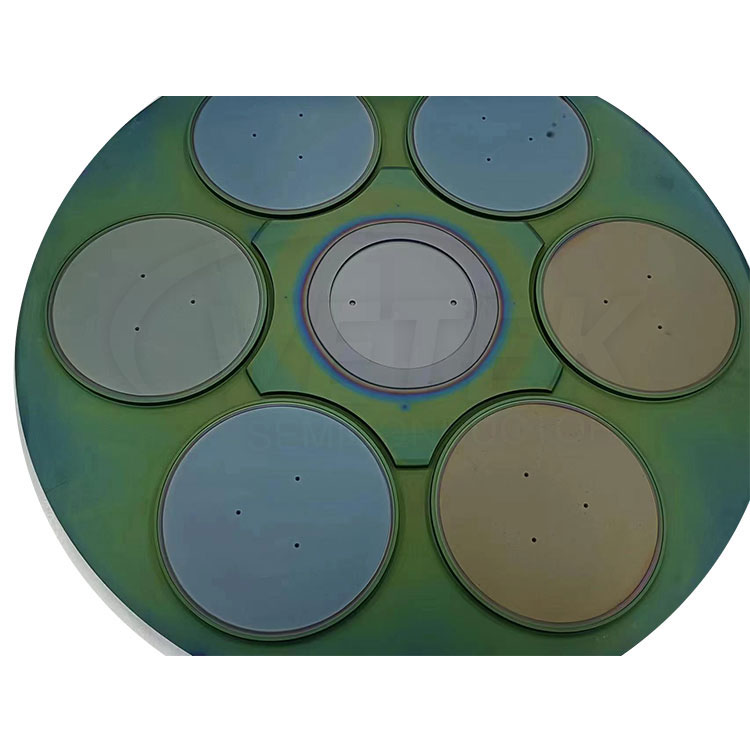

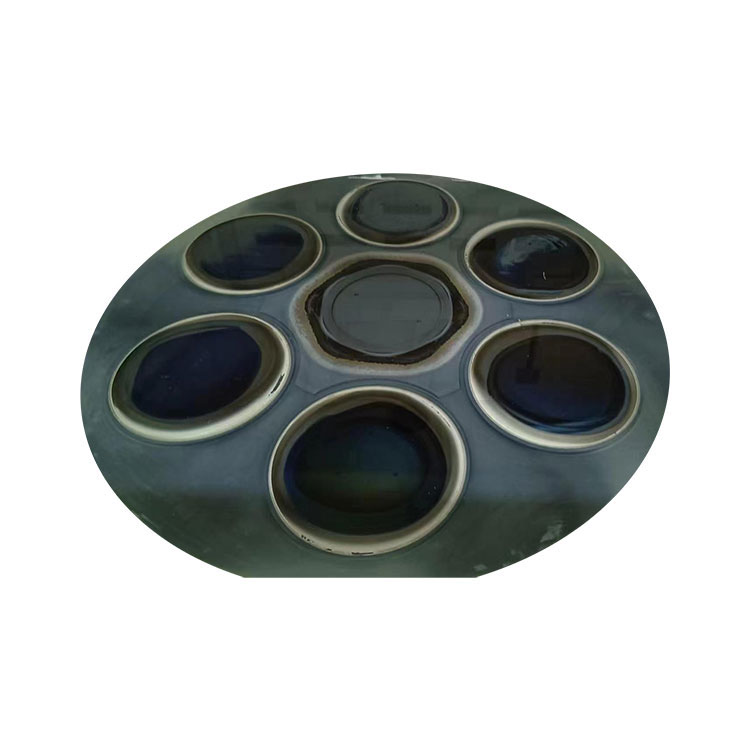

Ald Planetary Sostceport

Като професионален производител, полупроводник Vetek би искал да ви въведе атомен слой от отлагане на атомен слой планетарен сумптор.

Процесът на ALD е известен още като епитаксия на атомния слой. Veteksemicon е работил в тясно сътрудничество с водещите производители на системи на ALD, за да пионери за разработването и производството на авангардни планетарни поредици ALD, покрити с SIC. Тези иновативни поредици са внимателно проектирани да отговарят напълно на строгите изисквания на процеса на ALD и да гарантират равномерно разпределение на потока на газ през субстрата.

В допълнение, Veteksemicon гарантира висока чистота по време на цикъла на отлагане, като използва CVD CVD покритие с висока чистота (чистотата достига 99,99995%). Това покритие с висока чистота SIC не само подобрява надеждността на процеса, но също така подобрява общата производителност и повторяемостта на ALD процеса в различни приложения.

Разчитайки на самостоятелно разработената пещ за отлагане на силициев карбид (патентована технология) и редица патенти на процеса на покритие (като дизайн на градиентно покритие, технология за укрепване на интерфейсната комбинация), нашата фабрика постигна следните пробиви:

Персонализирани услуги: Подкрепете клиентите за определяне на внесени графитни материали като Toyo Carbon и SGL Carbon.

Сертифициране на качеството: Продуктът е преминал полу -стандартния тест, а скоростта на проливане на частици е <0,01%, отговарящо на изискванията за напреднал процес под 7 nm.

Предимства на прегледа на ALD технологията:

● Прецизен контрол на дебелината: Постигнете дебелина на поднанометъра с ExlelNT повтаряемост чрез контролиране на цикли на отлагане.

● Устойчив на високо температура: Той може да работи стабилно дълго време във високотемпературна среда над 1200 ℃, с отлична устойчивост на термичен удар и без риск от напукване или отлепване.

   Коефициентът на термично разширение на покритието съвпада с този на графитния субстрат, като гарантира равномерно разпределение на топлинното поле и намалява деформацията на силициевите вафли.

● Гладкост на повърхността: Перфектната 3D конформация и 100% стъпало покритие осигуряват гладки покрития, които следват напълно кривината на субстрата.

● Устойчив на корозия и плазмена ерозия: SIC покритията ефективно се противопоставят на ерозията на халогенните газове (като Cl₂, F₂) и плазмата, подходяща за офорт, ССЗ и други сурови процеси.

● Широка приложимост: Поставено върху различни обекти от вафли до прахове, подходящи за чувствителни субстрати.

● Персонализирани свойства на материала: Лесно персонализиране на свойствата на материала за оксиди, нитриди, метали и т.н.

● широк прозорец на процеса: Нечувствителност към изменения на температурата или прекурсора, благоприятни за производството на партиди с перфектна равномерност на дебелината на покритието.

Сценарий на кандидатстване:

1. Оборудване за производство на полупроводници

Епитаксия: Като основен носител на реакционната кухина на MOCVD, той гарантира равномерно нагряване на вафлата и подобрява качеството на епитаксийния слой.

Процес на офорт и отлагане: Електродни компоненти, използвани при сухо ецване и оборудване за отлагане на атомен слой (ALD), които издържат на високочестотни плазмени бомбардировки 1016.

2. Фотоволтаична индустрия

Polysilicon Ingot Furnace: Като компонент за поддържане на термично поле намалете въвеждането на примеси, подобрете чистотата на силициевия блок и спомагате за ефективно производство на слънчеви клетки.

Като водещ китайски производител и доставчик на планетарни поредици ALD, Veteksemicon се ангажира да ви предостави усъвършенствани технологични решения за отлагане на тънък филм. Вашите допълнителни запитвания са добре дошли.

Основни физически свойства на CVD SIC покритие:
