Какво представлява SiC керамична вафлена лодка? Спецификации, материали и приложения

При високотемпературни полупроводникови процеси манипулирането, поддържането и термичната обработка на вафлите разчитат на специален поддържащ компонент - лодката за вафли. Тъй като температурите на процеса се повишават и изискванията за чистота и контрол на частиците нарастват, традиционните кварцови вафлени лодки постепенно разкриват проблеми като кратък експлоатационен живот, високи скорости на деформация и слаба устойчивост на корозия.Керамични лодки от силициев карбид (SiC).се появиха в този контекст и се превърнаха в ключов носител в оборудването за термична обработка от висок клас.

Силициевият карбид (SiC) е инженерен керамичен материал, който съчетава висока твърдост, висока топлопроводимост и отлична химическа стабилност.SiC керамика, образувани чрез високотемпературно синтероване, не само показват превъзходна устойчивост на термичен удар, но също така поддържат стабилна структура и размер в оксидиращи и корозивни среди. В резултат на това, когато е произведен във формата на вафлена лодка, той може надеждно да поддържа високотемпературни процеси като дифузия, отгряване и окисление, което го прави особено подходящ за термични процеси, работещи при температури над 1100°C.

1. Какво е SiC керамична вафлена лодка?

Структурата на вафлените лодки обикновено е проектирана с многопластова конфигурация на паралелна мрежа, способна да държи десетки или дори стотици вафли едновременно. Предимствата на SiC керамиката при контролиране на коефициентите на топлинно разширение ги правят по-малко склонни към термична деформация или микропукнатини по време на процеси на повишаване и намаляване на високата температура. В допълнение, съдържанието на метални примеси може да бъде строго контролирано, което значително намалява рисковете от замърсяване при високи температури. Това ги прави изключително подходящи за процеси, които са изключително чувствителни към чистотата, като например производството на захранващи устройства, SiC MOSFETs, MEMS и други продукти.

2. Кварцови срещу SiC срещу графитни вафлени лодки: Сравнение на материалите

В сравнение с традиционните кварцови вафлени лодки, керамичните вафлени лодки от силициев карбид обикновено имат експлоатационен живот 3-5 пъти по-дълъг при условия на висока температура, чести термични цикли. Тяхната по-висока твърдост и устойчивост на деформация позволяват по-стабилно подравняване на пластините, което спомага за подобряване на добива. По-важното е, че SiC материалите поддържат минимални промени в размерите по време на чести цикли на нагряване и охлаждане, намалявайки отчупването на ръба на пластината или отделянето на частици, причинено от деформация на пластината.

3. Видове материали за вафли от силициев карбид

Не всички лодки за вафли от SiC са произведени от един и същ клас керамика. Различните производствени маршрути произвеждат различни микроструктури и експлоатационни характеристики.

3.1 Прекристализиран силициев карбид (RSiC)

Рекристализираният SiC се използва в конструирани високотемпературни керамични компоненти. В зависимост от степента, той може да покаже значителна отворена порьозност, която трябва да се вземе предвид при оценката на замърсяването, почистването и съвместимостта на процеса.

3.2 Спечен силициев карбид (SSiC)

Спеченият без налягане SiC може да осигури плътна керамична структура с висока твърдост, механична якост и добри термични характеристики. Действителните свойства зависят от формулировката, процеса на синтероване и степента на материала.

3.3 Реакционно свързан силициев карбид (RBSiC / SiSiC)

Реакционно свързаният SiC обикновено съдържа остатъчна силициева фаза. Това може да повлияе на максималната работна температура и химическата съвместимост, така че работните му граници не трябва да се приемат за идентични с тези на RSiC или SSiC.

3.4 Графитни пластинови носители с покритие от SiC

Покритият със SiC графитен носител за вафли е различна конструкция от монолитна SiC керамична лодка за вафли.

Той използва графитен субстрат, защитен от отложено SiC покритие. Такива конструкции могат да предложат предимства в специфични среди за термична обработка, но целостта на покритието, откритите ръбове и потенциалното замърсяване трябва да бъдат оценени.

4. Бъдеща перспектива

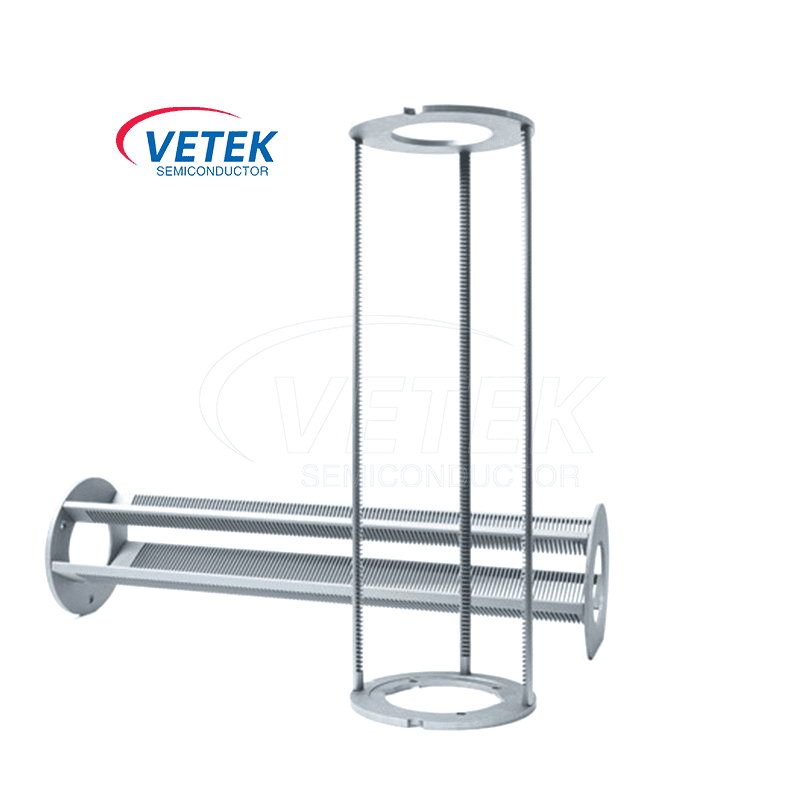

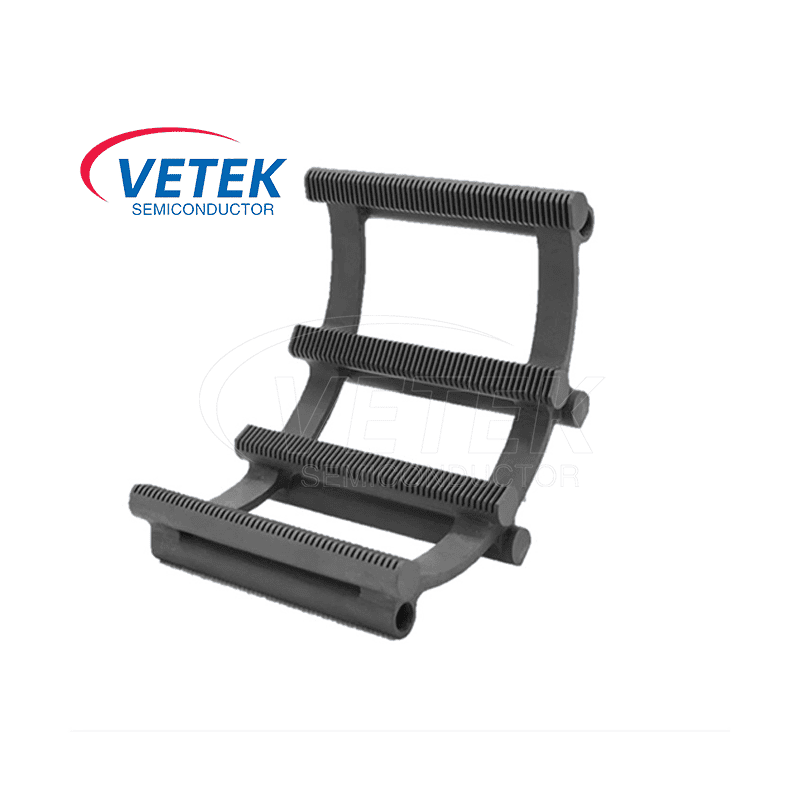

В индустриалните приложения лодките от керамични вафли от силициев карбид постепенно се превръщат в предпочитан избор за производителите на оборудване от висок клас в процесите на термична обработка, от традиционни силициеви устройства до полупроводникови материали от трето поколение. Те са подходящи не само за различно оборудване за термична обработка, като вертикални тръбни пещи и хоризонтални окислителни пещи, но тяхната стабилна производителност при висока температура, силно корозивна среда също осигурява по-силни гаранции за последователност на процеса и капацитет на оборудването.

Постепенното популяризиране на керамичните вафлени лодки от силициев карбид бележи ускоряването на усъвършенстваните керамични материали, проникващи в основните поддържащи компоненти на полупроводниковото оборудване. В сравнение с традиционните кварцови материали, техните предимства при висока температурна стабилност, структурна твърдост и устойчивост на термична умора осигуряват надеждна материална основа за непрекъснатото развитие на по-високи температури и по-строги технологични прозорци. В момента 6-инчовите и 8-инчовите керамични пластини от силициев карбид се използват широко в процесите на термична обработка на масово производство на силови устройства в полупроводниковата индустрия.

12-инчовата спецификация постепенно се въвежда в процеси от висок клас и усъвършенствани производствени линии, превръщайки се във важна посока за следващата фаза на сътрудничество в оборудването и материалите. В същото време 2-4 инчовите вафлени лодки продължават да играят роля в изследователски платформи и специфични сценарии на процеси, като обработка на LED субстрат и проверка на процеса. Лодките от керамични вафли от силициев карбид ще демонстрират по-големи предимства в стабилността, контрола на размера и капацитета на вафлите, движейки непрекъснатото развитие на свързаните технологии за керамични материали.

Често задавани въпроси

1. Каква е основната функция на вафлената лодка?

Лодка за вафли държи полупроводникови пластини на точно разположени позиции по време на обработка в пещ. Основните му функции са механична опора, подравняване на пластини и съвместимост с термичната и химическата среда на процеса.

2. Каква е разликата между SiC вафлена лодка и кварцова вафлена лодка?

SiC керамичните вафлени лодки обикновено осигуряват по-висока топлопроводимост и по-висока механична способност при високи температури за подходящи степени. Кварцовите вафлени лодки имат много по-ниско термично разширение и се използват широко в утвърдени чисти процеси на полупроводникови пещи. Предпочитаният материал зависи от условията на работа.

3. Каква температура може да издържи лодка от SiC керамични вафли?

Няма единна температурна граница за всички лодки от SiC керамични вафли. Максималната работна температура зависи от класа SiC, атмосферата в пещта, механичното натоварване, продължителността на експозиция и термичния цикъл. Завършеният компонент трябва да бъде квалифициран за предвидените условия на процеса.

4. Подходящи ли са пластините от SiC за дифузия и окисление?

Да, подходящо подбрани и квалифицирани SiC керамични пластини могат да се използват в приложения за дифузия и окисление. Химичният състав на материала, чистотата на повърхността, механичният дизайн и съвместимостта с процесните газове трябва да бъдат проверени.

5. Могат ли SiC керамичните вафлени лодки да бъдат персонализирани?

Лодките за вафли могат да бъдат проектирани за различни конфигурации на пещта, размери на вафли, брой слотове, стъпки и опорни геометрии, в зависимост от осъществимостта на производството и валидирането на дизайна.

6. Каква е разликата между твърдия SiC и покрити с SiC графитни пластини?

Лодките с керамични пластини от твърд SiC използват керамично тяло, докато графитните носители с покритие от SiC използват графитен субстрат със защитен слой от SiC. Техният термичен отговор, механизми за повреда, рискове от замърсяване и експлоатационни ограничения са различни.

7. Какво причинява генерирането на частици във вафлените лодки?

Потенциалните причини включват механична абразия, неподходяща геометрия на контакта с пластини, натрупване на отложен филм, термично увреждане, повърхностни дефекти и замърсяване по време на работа или почистване. Анализът на първопричината трябва да вземе предвид носещия материал и действителния процес в пещта.
