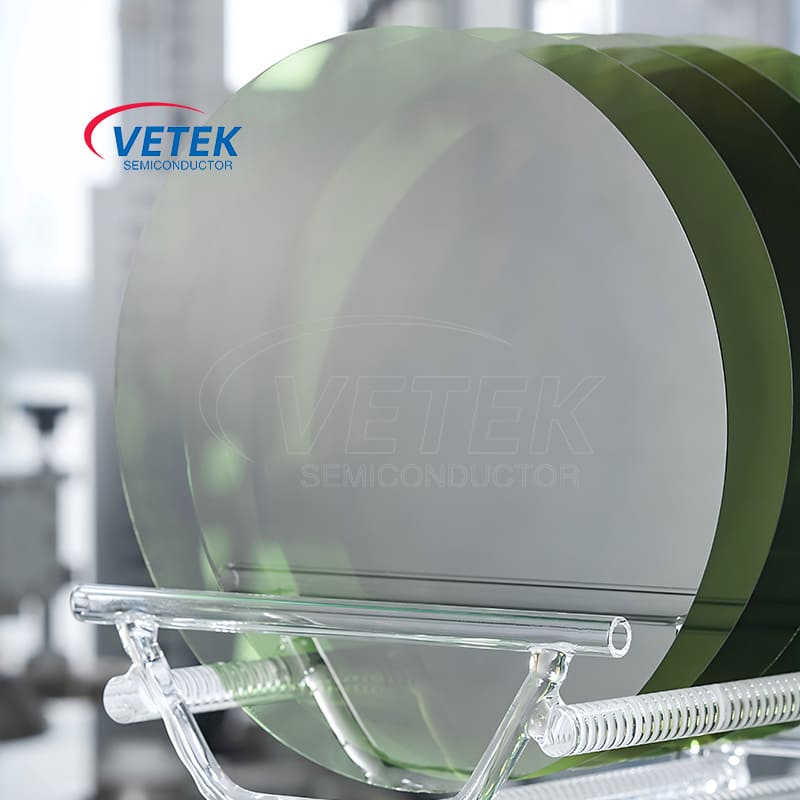

4h полу изолационен тип SIC субстрат

SIC вафлата играе множество ключови роли в процеса на обработка на полупроводници. В комбинация с високото си съпротивление, висока топлопроводимост, широка лента и други свойства, тя се използва широко във високочестотни, високомощни и високотемпературни полета, особено в микровълнови и RF приложения. Той е незаменим компонент продукт в процеса на производство на полупроводници.

Основно предимство

1. Отлични електрически свойства

Високо критично електрическо поле за разбиване (около 3 mV/cm): Около 10 пъти по-високо от силиций, може да поддържа по-високо напрежение и по-тънък дизайн на дрифт, значително да намали устойчивостта, подходяща за устройства с високо напрежение.

Полуинсулиращи свойства: Високо съпротивление (> 10^5 Ω · cm) чрез допинг на ванадий или компенсация на вътрешния дефект, подходящ за високочестотни, RF устройства с ниска загуба (като HEMT), намаляване на паразитните капацити.

2. Термална и химическа стабилност

Висока термична проводимост (4.9W /cm · K): Отлични характеристики на разсейване на топлина, поддържане на високотемпературна работа (теоретична работна температура може да достигне 200 ℃ или повече), намалете изискванията за разсейване на топлината на системата.

Химическа инертност: инертна към повечето киселини и алкали, силна устойчивост на корозия, подходяща за сурова среда.

3. Материална структура и качество на кристалите

4H Политипична структура: Шестоъгълната структура осигурява по-висока електронна подвижност (например надлъжна мобилност на електрон от около 1140 cm²/v · s), която е по-добра от други политипични структури (например 6H-SIC) и е подходяща за високочестотни устройства.

Висококачествен епитаксиален растеж: Хетерогенни епитаксиални филми с ниска плътност (като епитаксиални слоеве на композитни субстрати ALN/SI) могат да бъдат постигнати чрез CVD (химическо отлагане на пари), подобряване на надеждността на устройството.

4. Съвместимост на процеса

Съвместим със силиконов процес: изолационният слой SiO₂ може да се образува чрез термично окисляване, което е лесно за интегриране на технологични устройства на базата на силиций, като MOSFET.

Оптимизация на OHMIC Contact: Използването на многослоен метал (като Ni/Ti/PT) легиращ процес, намалява съпротивлението на контакт (като Ni/Si/Al структура Контактна съпротивление до 1,3 × 10^-4 Ω · cm), подобряване на работата на устройството.

5. Сценарии на кандидатстване

Електроника на мощността: Използва се за производство на високо напрежение Schottky Diodes (SBD), IGBT модули и др., Поддържащи високи честоти на превключване и ниска загуба.

RF устройства: Подходящи за 5G комуникационни базови станции, радари и други високочестотни сценарии, като устройства Algan/Gan Hemt.

Vetek Semiconductor постоянно преследва по -високо качество на кристалите и качеството на обработка, за да отговори на нуждите на клиентите. Понастоящем,4-инчови6-инчовПредлагат се продукти и8-инчовПродуктите са в процес на разработка.

Полуинсулиращи SIC субстрат Основни спецификации на продукта:

Полуинсулиращи спецификации за качество на кристала SIC субстрат:

4h полу -изолационен тип SIC субстрат метод и терминология:
