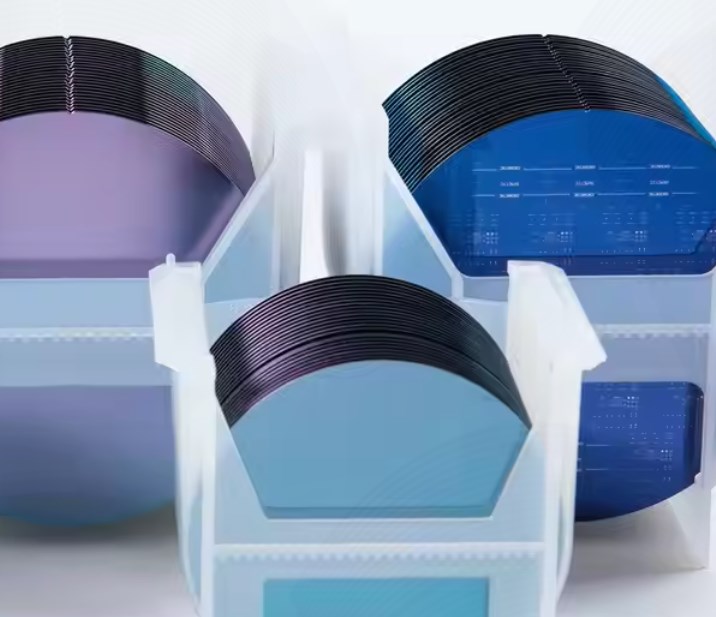

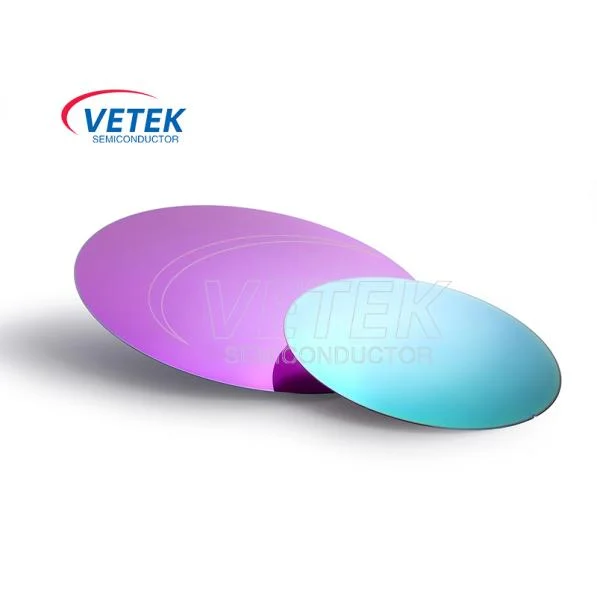

Силиций на вафла с изолатор

Vetek Semiconductor е професионален китайски производител на силиций на вафла с изолатор. Силиконовата вафла на изолатора е важен материал за полупроводникови субстрат, а отличните му характеристики на продукта го правят ключова роля във високоефективните, приложения с ниска мощност, високо интеграция и RF. Очакваме вашата консултация.

Принципът на работа наПолупроводник'SСиликонов на вафла с изолаторОсновно разчита на своята уникална структура и свойства на материала. И SOI вафлаСъстои се от три слоя: горният слой е еднокристален силиконов слой, средният е изолационен заровен оксид (кутия) слой, а долният слой е поддържащ силиконов субстрат.

Silicon On Insulator Wafers(SOI) Structure

Структурата на силиций върху изолаторните вафли (SOI)


Образуване на изолационния слой: Silicon on Insulator Vafle обикновено се произвежда с помощта на технологията Smart Cut ™ или SIMOX (отделяне от имплантиран кислород) технология. Технологията Smart Cut ™ инжектира водородни йони в силициевата вафла, за да образува балон слой, а след това свързва инжектираната с водород вафла към поддържащия силицийвафла



След топлинната обработка, инжектираната с водород вафла се разделя от слоя на мехурчетата, за да образува структура на SOI.SIMOX технологияИмплантира високоенергийни кислородни йони в силициеви вафли, за да образува слой от силициев оксид при високи температури.


Намалете паразитния капацитет: Слоят на кутията наСиликонова карбидна вафлаЕфективно изолира слоя на устройството и основния силиций, значително редуциранG паразитен капацитет. Тази изолация намалява консумацията на енергия и увеличава скоростта и производителността на устройството.




Избягвайте ефектите на закрепване: Устройствата N-Well и P-Well вSOI вафласа напълно изолирани, избягвайки ефекта на закрепването в традиционните CMOS структури. Това позволявавафла Сой да се произвежда с по -високи скорости.


Функция за спиране на офорт: TheЕдно кристален силиконов слойи структурата на слоя на кутията на SOI вафла улеснява производството на MEMS и оптоелектронни устройства, осигурявайки отлична функция за спиране на офорт.


Чрез тези характеристики,Силиций на вафла с изолаториграе важна роля в обработката на полупроводници и насърчава непрекъснатото развитие на интегрираната схема (IC) иМикроелектромеханични системи (MEMS)индустрии. Искрено се радваме на по -нататъшната комуникация и сътрудничеството с вас.


Параметърът на спецификацията на SOL Wafers от 200 мм:


                                                                                                      Спецификация на 200 mm Sol Wafers
Не
Описание
Стойност
                                                                                                                  Силиконов слой на устройството
1.1 Дебелина
220 nm +/- 10 nm
1.2 Метод на производство
CZ
1.3 Кристална ориентация
<100>
1.4 Тип проводимост p
1.5 Допант Борон
1.6 Средно съпротивление
8.5 - 11.5 0hm*cm
1.7 RMS (2x2 um)
<0.2
1.8 LPD (размер> 0.2um)
<75
1.9 Големи дефекти, по -големи от 0,8 микрона (площ)
<25
1.10

Ръб чип, драскотина, пукнатина, трапчинка/яма, мъгла, портокалова кора (визуална проверка)

0
1.11 Свързващи празнини: Визуална проверка> 0,5 мм диаметър
0



Силиконов на изолаторни вафли Производствени магазини:


Silicon On Insulator Wafers shops


Горещи маркери: Силиций на вафла с изолатор
