AMAT 0200-03201 CVD SiC щифт за повдигане на пластини
  • AMAT 0200-03201 CVD SiC щифт за повдигане на пластиниAMAT 0200-03201 CVD SiC щифт за повдигане на пластини

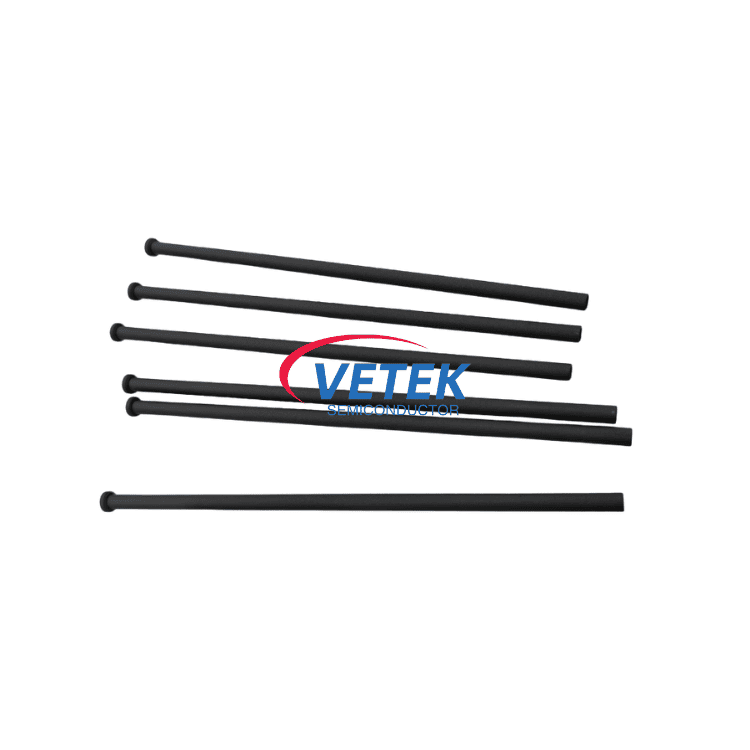

AMAT 0200-03201 CVD SiC щифт за повдигане на пластини

Този AMAT 0200-03201 Wafer Lift Pin от VeTek започва с графит с висока чистота, след което добавяме плътно CVD SiC покритие отгоре. Направен е за 300 mm системи за епитаксия и EPI реактори за приложни материали. Защо графит и SiC? Графитът се справя много добре с топлината. SiC слоят поема корозивни газове и не се износва бързо. Дизайнът на тънките стени? Това е за по-чисто повдигане и позициониране на пластини, по-малко частици и по-дълъг живот на части при високи температури. Ние също така произвеждаме подобни графитни части с SiC покритие за системи ASM, Aixtron и LPE. Очакваме вашето запитване.

Характеристики на продукта

 ● Графитно ядро ​​с висока чистота + CVD SiC покритие – създадено за реално производство на полупроводници.

 ● Справя се с епитаксия при висока температура, без да губи механична стабилност цикъл след цикъл.

 ● Формата на тънката стена намалява топлинната маса и подобрява прецизността при работа с пластини.

 ● SiC слой издържа на агресивни технологични газове и химическо почистване.

 ● Гладкото, равномерно покритие означава по-малко отделяне на частици и по-стабилна обработка. Спазваме строги допуски с CNC обработка за критични полупроводникови части.

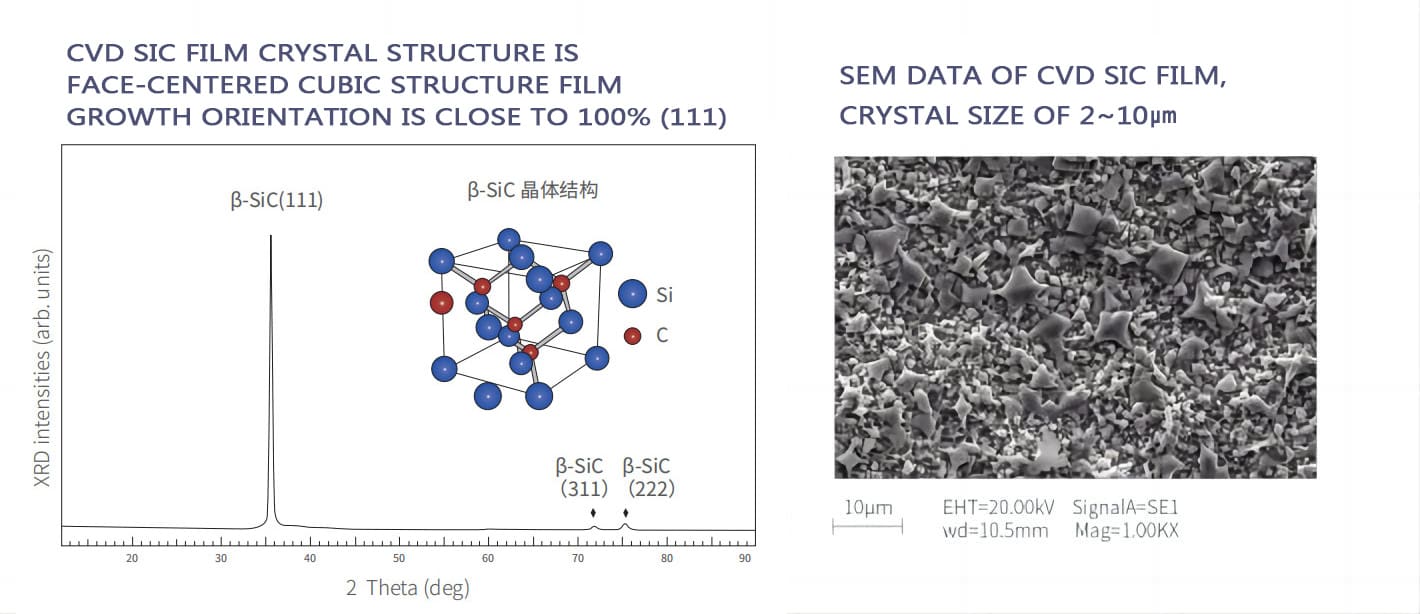

CVD-SIC-FILM-CRYSTAL-STRUCTURE

Основни физични свойства на CVD SiC покритие

Основни физични свойства на CVD SiC покритие
Собственост
Типична стойност
Кристална структура
FCC β фаза поликристална, предимно (111) ориентирана
CVD SiC покритие Плътност
3,21 g/cm³
SiC покритие Твърдост
2500 твърдост по Викерс(500g натоварване)
Размер на зърното
2~10 μm
Химическа чистота
99,99995%
Топлинен капацитет
640 J·kg-1·K-1
Температура на сублимация
2700 ℃
Якост на огъване
415 MPa RT 4-точков
Модулът на Йънг
430 Gpa 4pt огъване, 1300 ℃
Топлопроводимост
300W·m-1·K-1
Термично разширение (CTE)
4,5×10-6K-1


Приложения

 ● Силициева епитаксия (Si EPI) – повдигане, позициониране и преместване на пластини в 300 mm реактори.

 ● Обща обработка на полупроводникови пластини, където се нуждаете от топлинна стабилност, устойчивост на корозия, ниско съдържание на частици и дълъг живот на частите.

 ● AMAT епитаксиални камери и съвместими системи за манипулиране на пластини.


Защо да изберете VeTek Semiconductor

 ● Графит с високочисто SiC покритие, който е предназначен за използване в полупроводници.

 ● Термичната стабилност и химическата устойчивост са стабилни.

 ● Поддържайте строги допуски — прецизната машинна обработка е нашето нещо.

 ● Съвместим с AMAT, ASM, Aixtron и LPE.

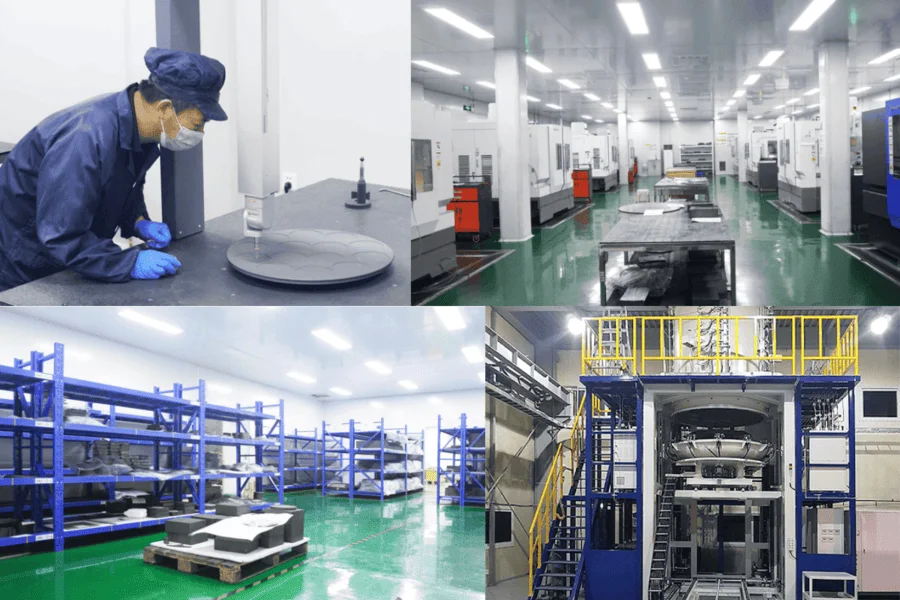

Vetek Semiconductor products shop
