Вътре в производството на твърди CVD SiC фокусни пръстени: от графит до високопрецизни части

В света на високите залози на производството на полупроводници, където прецизността и екстремните среди съществуват едновременно, фокусните пръстени от силициев карбид (SiC) са незаменими. Известни със своята изключителна термична устойчивост, химическа стабилност и механична якост, тези компоненти са критични за напредналите процеси на плазмено ецване.

Тайната зад тяхната висока производителност се крие в технологията Solid CVD (Chemical Vapor Deposition). Днес ви отвеждаме зад кулисите, за да изследвате строгото производствено пътуване – от суров графитен субстрат до високопрецизен „невидим герой“ на фабриката.

I. Шестте основни етапа на производство

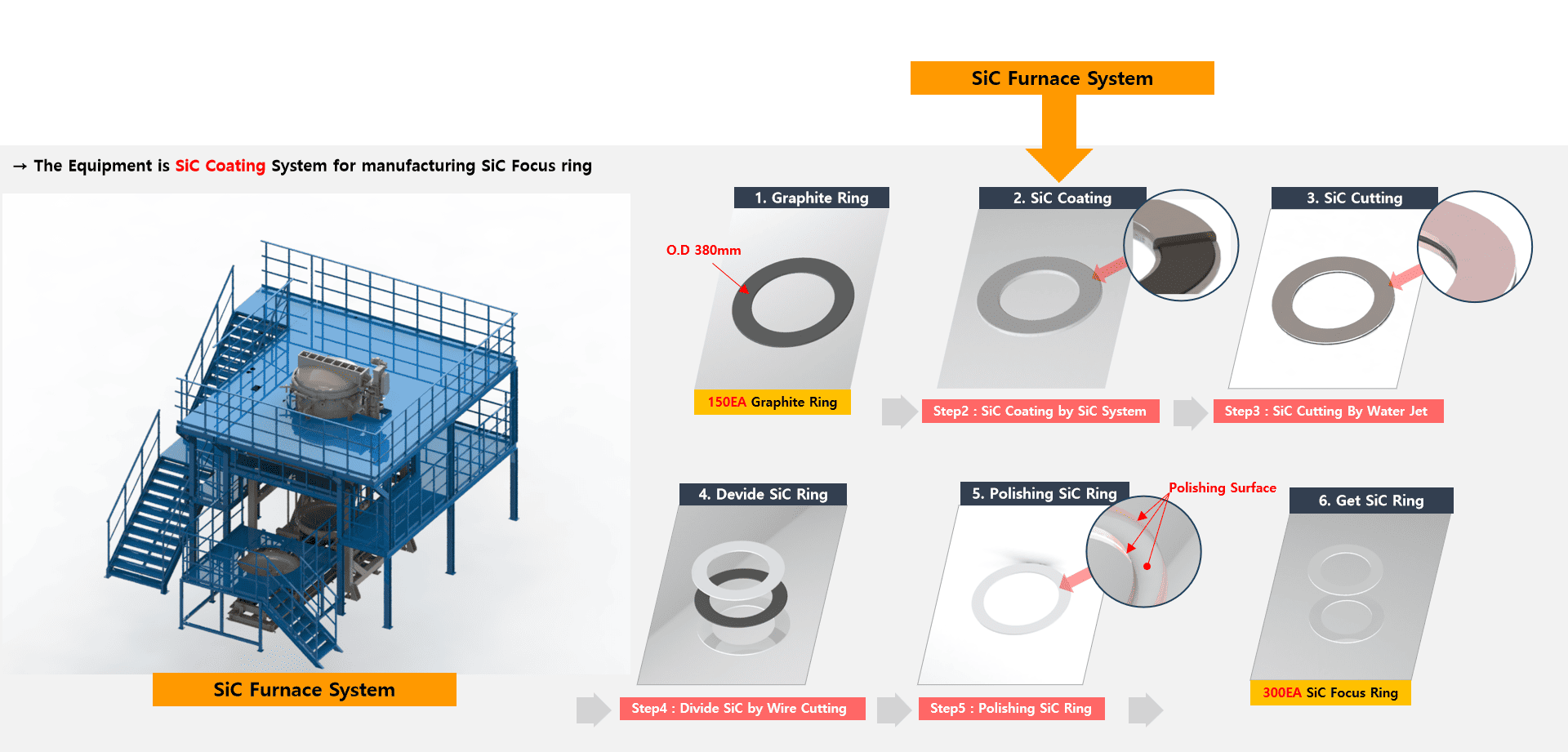

The production of Solid CVD SiC focus rings is a highly synchronized six-step process:

Производството на фокусиращи пръстени Solid CVD SiC е силно синхронизиран процес от шест стъпки:

  • Предварителна обработка на графитен субстрат
  • Отлагане на SiC покритие (основният процес)
  • Водоструйно рязане и оформяне
  • Разделяне на телове
  • Прецизно полиране
  • Окончателна проверка на качеството и приемане

Чрез зряла система за управление на процесите, всяка партида от 150 графитни субстрата може да даде приблизително 300 завършени фокусни пръстена от SiC, демонстрирайки висока ефективност на преобразуване.


II. Дълбоко техническо потапяне: от суровина до завършена част

1. Подготовка на материала: Избор на графит с висока чистота

Пътуването започва с избора на висококачествени графитни пръстени. Чистотата, плътността, порьозността и точността на размерите на графита влияят директно върху адхезията и еднородността на последващото SiC покритие. Преди обработка всеки субстрат се подлага на тест за чистота и проверка на размерите, за да се гарантира, че нулевите примеси не пречат на отлагането.


2. Отлагане на покритие: сърцето на твърдото CVD

Процесът CVD е най-критичната фаза, провеждана в специализирани пещни системи на SiC. Разделен е на два взискателни етапа:

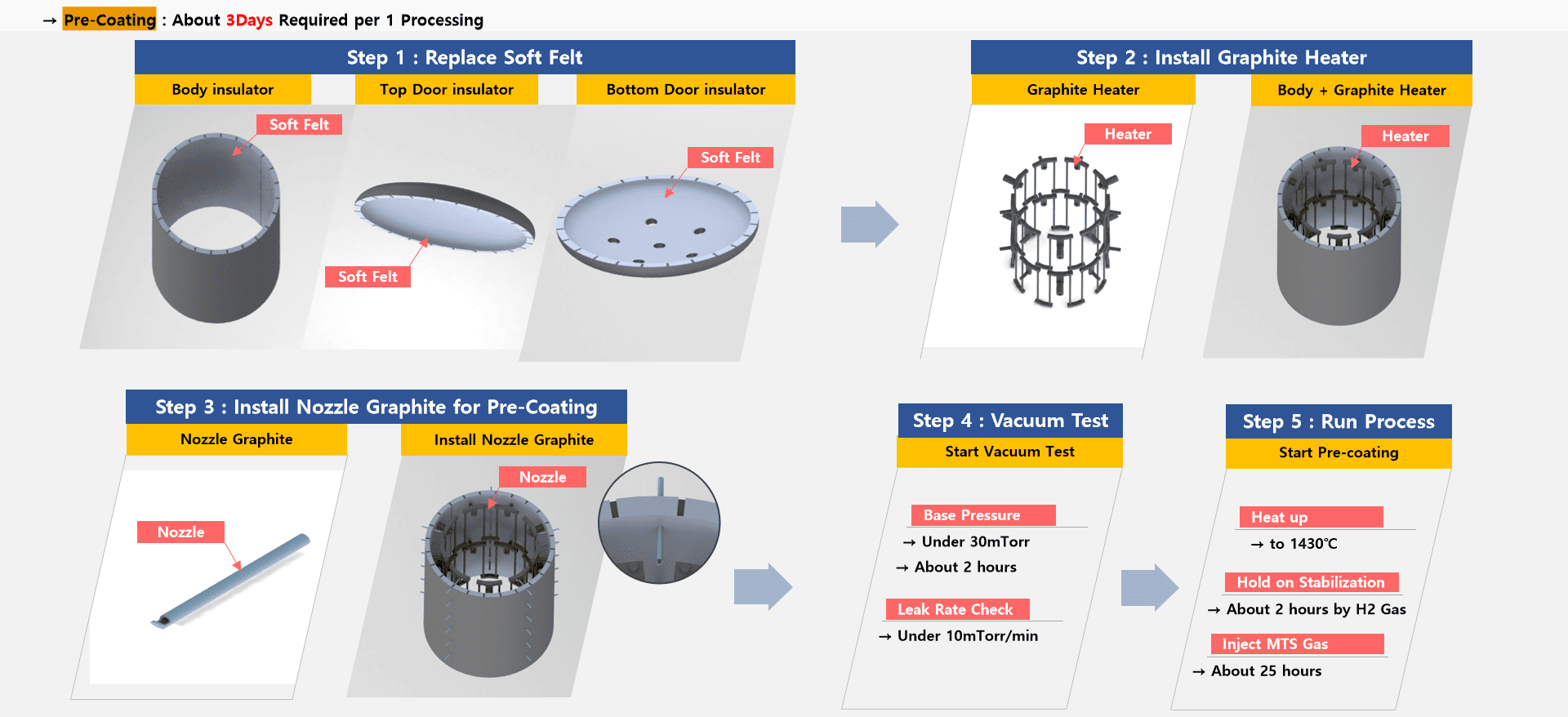

(1) Процес на предварително нанасяне на покритие (~3 дни/партида):

 Coating Deposition: The Heart of Solid CVD_Pre-Coating Process

  • Настройка: Сменете изолацията от мек филц (отгоре, отдолу и страничните стени), за да осигурите топлинна консистенция; монтирайте графитни нагреватели и специализирани дюзи за предварително покритие.
  • Тестване за вакуум и течове: Камерата трябва да достигне базово налягане под 30 mTorr със скорост на изтичане под 10 mTorr/min, за да се предотвратят микротечове.
  • Първоначално отлагане: Пещта се нагрява до 1430°C. След 2 часа стабилизиране на H₂ атмосфера, MTS газ се инжектира за 25 часа, за да се образува преходен слой, който осигурява превъзходно свързване за основното покритие.

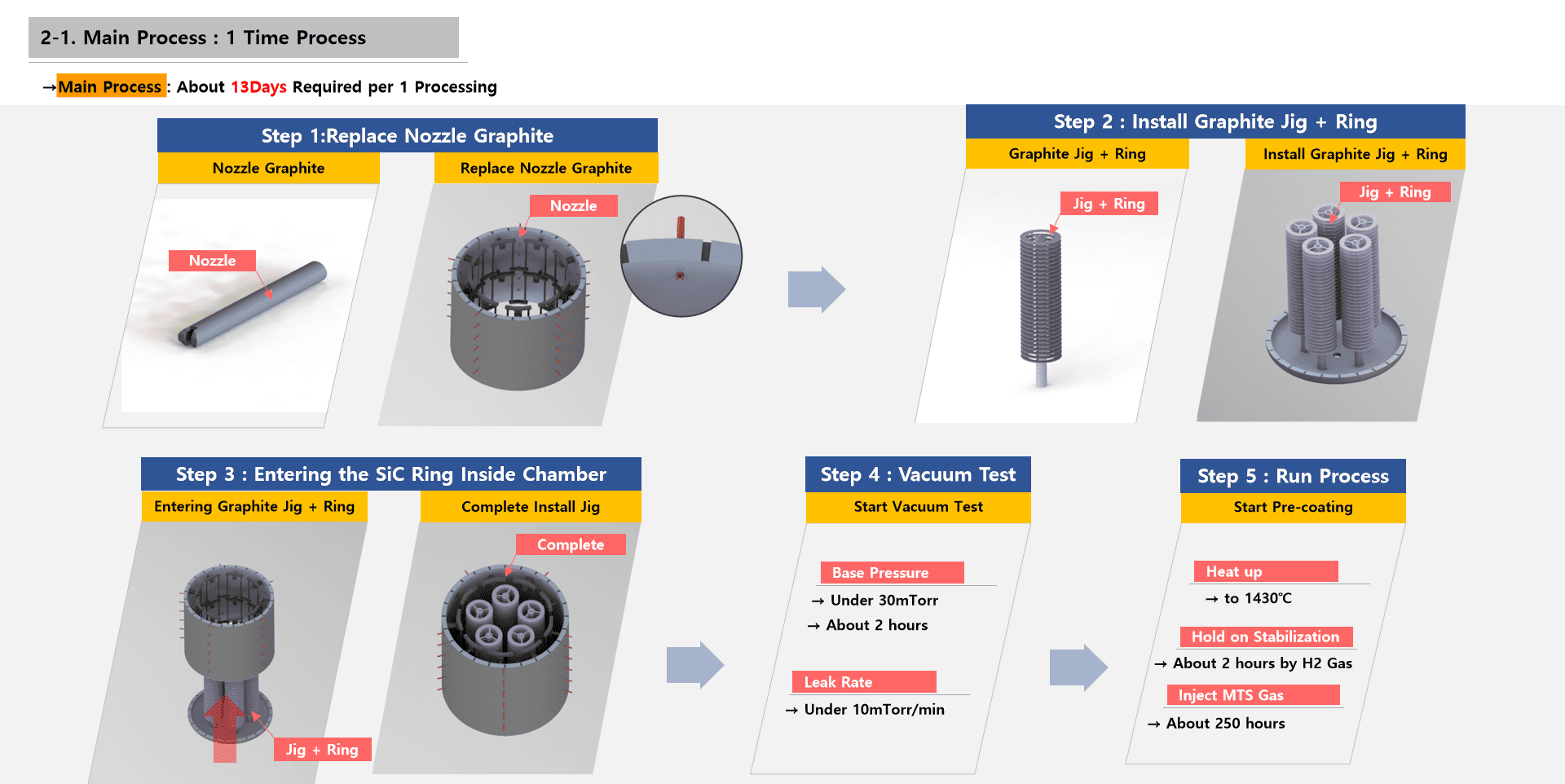

(2) Процес на основно покритие (~13 дни/партида):
 Coating Deposition: The Heart of Solid CVDMain Coating Process

  • Конфигурация: Регулирайте отново дюзите и монтирайте графитни приспособления с целевите пръстени.
  • Вторична вакуумна инспекция: Извършва се строг вторичен вакуумен тест, за да се гарантира, че средата на отлагане остава идеално чиста и стабилна.
  • Устойчив растеж: Поддържайки 1430°C, газът MTS се инжектира за приблизително 250 часа. При тези високотемпературни условия MTS се разлага на Si и C атоми, които бавно и равномерно се отлагат върху повърхността на графита. Това създава плътно, непоресто SiC покритие – отличителният белег на качеството на Solid CVD.


3. Оформяне и прецизно разделяне

  • Рязане с водна струя: Водните струи под високо налягане извършват първоначалното оформяне, като премахват излишния материал, за да дефинират грубия профил на пръстена.
  • Рязане на тел: Прецизното рязане на тел разделя насипния материал на отделни пръстени с точност на микронно ниво, гарантирайки, че те отговарят на строги толеранси при монтаж.


4. Повърхностно покритие: Прецизно полиране

След рязане повърхността на SiC се подлага на полиране, за да се елиминират микроскопичните дефекти и машинните текстури. Това намалява грапавостта на повърхността, което е жизненоважно за минимизиране на намесата на частиците по време на плазмения процес и осигуряване на постоянни добиви на пластини.

5. Окончателна проверка: Валидиране, базирано на стандарт

Всеки компонент трябва да премине строги проверки:

  • Точност на размерите (напр. толеранс на външния диаметър от ±0,01 mm)
  • Дебелина и еднородност на покритието
  • Грапавост на повърхността
  • Сканиране на химическа чистота и дефекти


III. Екосистемата: Интегриране на оборудване и газови системи
The Ecosystem: Equipment Integration and Gas Systems

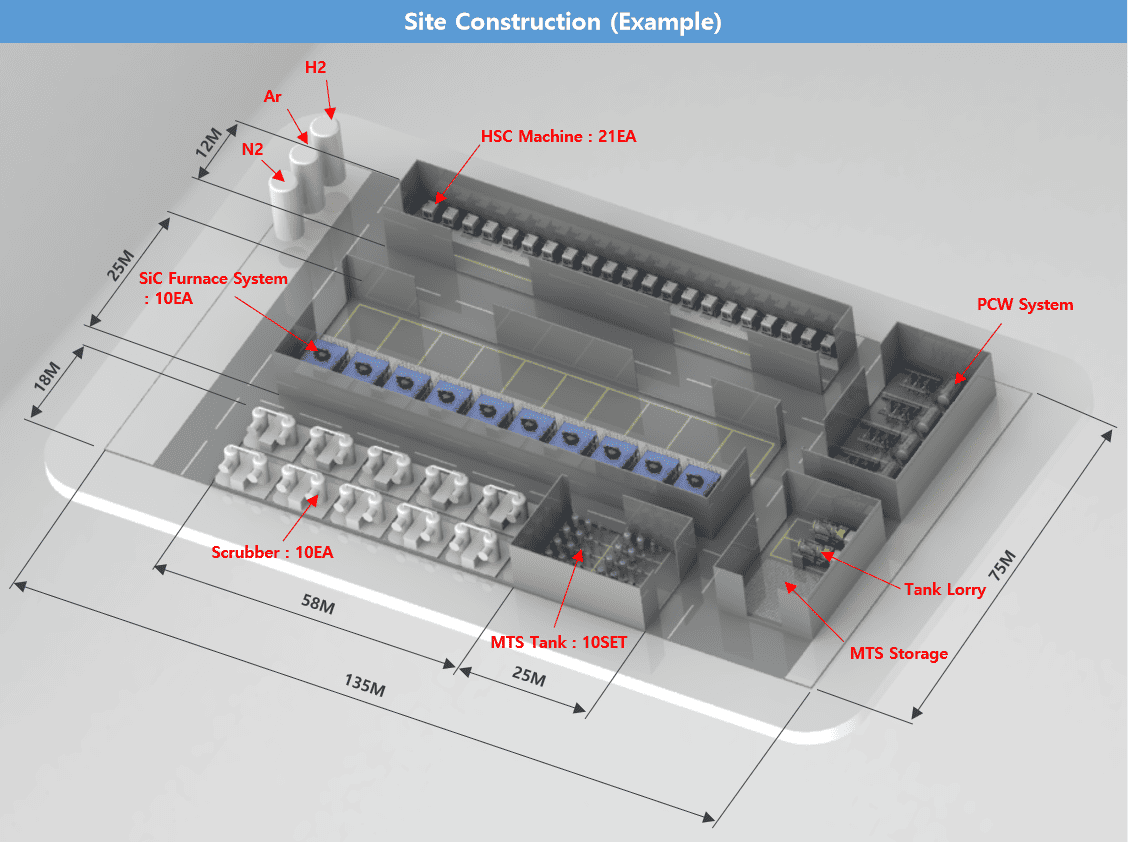

1. Основна конфигурация на оборудването

Производствена линия от световна класа разчита на сложна инфраструктура:

  • SiC пещни системи (10 единици): масивни единици (7,9m x 6,6m x 9,7m), позволяващи синхронизирани операции на множество станции.
  • Доставка на газ: 10 комплекта MTS резервоари и платформи за доставка осигуряват стабилност на потока с висока чистота.
  • Поддържащи системи: Включително 10 скрубери за екологична безопасност, PCW охладителни системи и 21 HSC (високоскоростна обработка) единици.

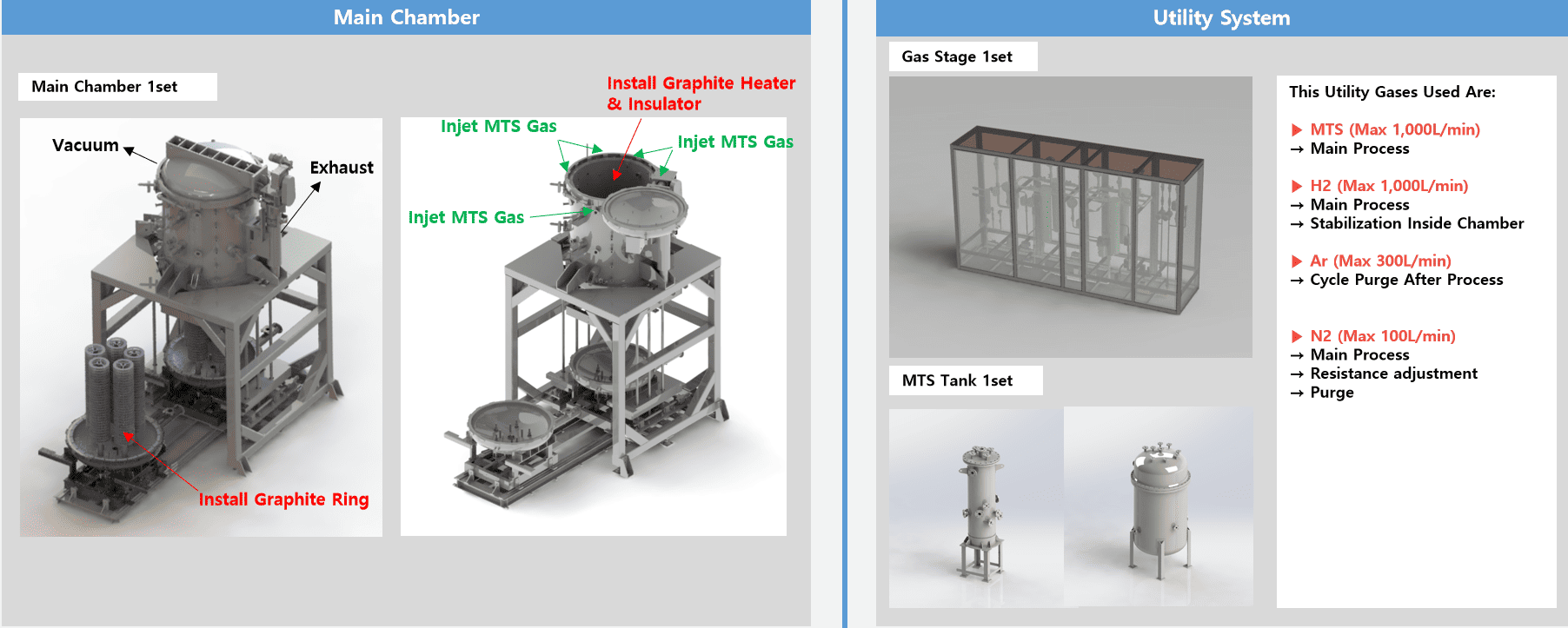

2. Основни функции на газовата система
 Core Gas System Functions

  • MTS (макс. 1000 L/min): Първичният източник на отлагане, осигуряващ Si и C атоми.
  • Водород (H₂, Макс. 1000 L/min): Стабилизира атмосферата на пещта и подпомага реакцията
  • Аргон (Ar, Макс. 300 L/min): Използва се за почистване и продухване след процеса.
  • Азот (N₂, Макс. 100 L/мин): Използва се за регулиране на съпротивлението и прочистване на системата.


Заключение

Фокусният пръстен Solid CVD SiC може да изглежда като „консуматив“, но всъщност е шедьовър на материалознанието, вакуумната технология и контрола на газа. От неговия графитен произход до завършения компонент, всяка стъпка е доказателство за строгите стандарти, необходими за поддръжка на усъвършенствани полупроводникови възли.

Тъй като процесните възли продължават да се свиват, търсенето на високопроизводителни SiC компоненти само ще нараства. Един зрял, систематичен производствен подход е това, което гарантира стабилност в камерата за ецване и надеждност за следващото поколение чипове.
