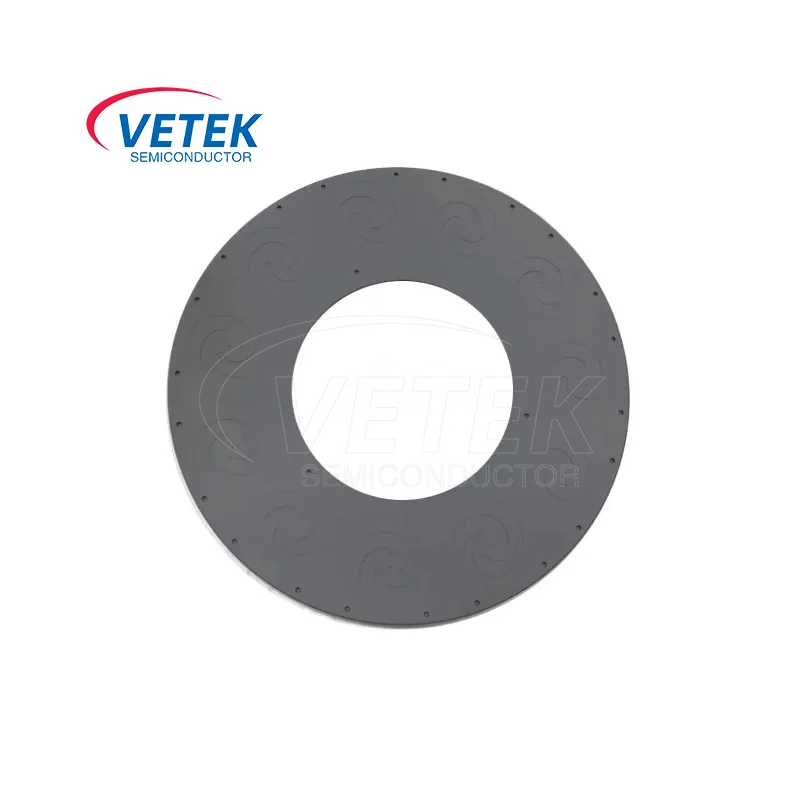

Aixtron Mocvd Поддръжка

Сцепторите, произведени отПолупроводникса изработени от графитен субстрат и материал от силициев карбид (SIC). Като се има предвид по -високата устойчивост на износване, устойчивост на корозия и изключително висока твърдост на SIC материал, тя е особено подходяща за използване в сурови процеси. Следователно, чувствителните, произведени от полупроводника на Vetek, могат да бъдат използвани директно във високотемпературни MOCVD процеси без допълнителна повърхностна обработка.

Токоприемниците са ключови компоненти в производството на полупроводници, особено в оборудването MOCVD за процеси на отлагане на тънък слой. Главната роля наAixtron: Така че подкрепатаВ процеса на MOCVD е да се носят полупроводникови вафли, да се гарантира равномерно и висококачествено отлагане на тънки филми чрез осигуряване на равномерна среда за разпределение на топлина и реакция, като по този начин постига висококачествено производство на тънки филми.

Aixtron Mocvd Поддръжкаобикновено се използва за поддържане и фиксиране на основата на полупроводникови вафли, за да се гарантира стабилността на вафлата по време на процеса на отлагане. В същото време повърхностното покритие на аертрон MOCVD е направено от силициев карбид (SIC), силно термично проводим материал. SIC покритието осигурява еднаква температура на повърхността на вафлата, а равномерното отопление е от съществено значение за получаване на висококачествени филми.

Освен това,Aixtron Mocvd Поддръжкание произвеждаме играе по-голяма роля в контролирането на потока и разпределението на реактивни газове чрез оптимизиран дизайн на материалите. Избягвайте вихрови течения и температурни градиенти, за да постигнете равномерно отлагане на филма.

По -важното е, че в процеса на MOCVD, материалният материал за силициев карбид (SIC) има устойчивост на корозия, така чеПолупроводникеAixtron Mocvd ПоддръжкаМоже също така да издържа на високи температури и корозивни газове.

Основни физични свойства наSIC ПОКРИТИЕ:

Vetek полупроводникови магазини за лодки:

Преглед на индустриалната верига за епитаксия на полупроводниковите чипове:
