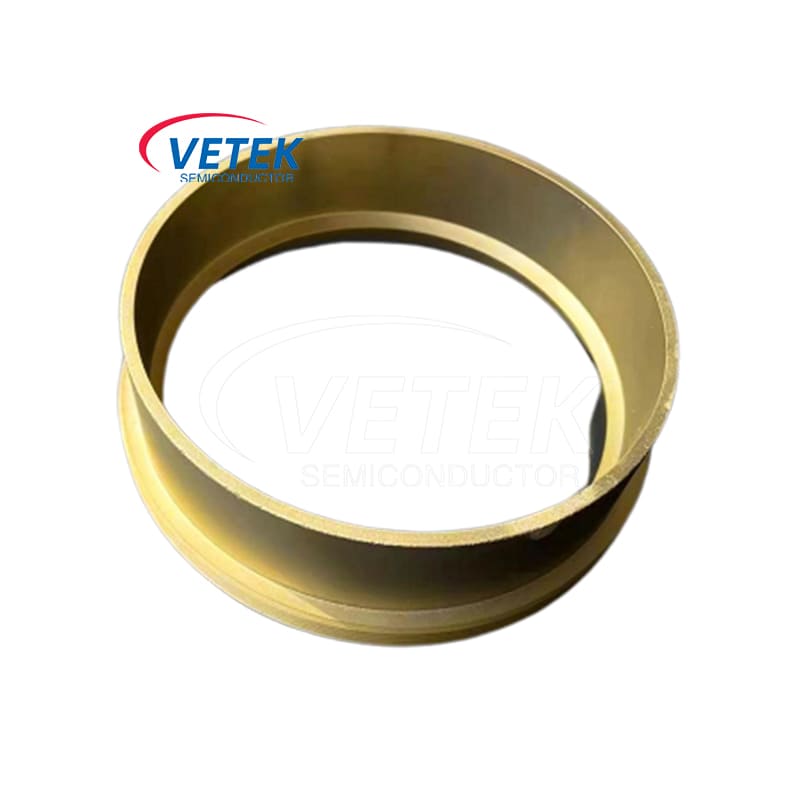

TAC покрит пръстен за PVT растеж на SIC единичен кристал

Понастоящем SIC захранващите устройства стават все по -популярни, така че свързаната с тях полупроводниково изработка е по -важно и свойствата на SIC трябва да бъдат подобрени. SIC е субстратът в полупроводник. Като незаменима суровина за SIC устройства, как ефективно да се произвежда SIC кристал е една от важните теми. В процеса на отглеждане на SIC кристал чрез метода на PVT (физически транспорт на пари), пръстенът на TAC на Vetek Semiconductor за PVT растеж на SIC единичен кристал играе незаменима и важна роля. След внимателно проектиране и производство, този пръстен с покритие на TAC ви осигурява отлична производителност и надеждност, като гарантира ефективността и стабилността наРастеж на кристалите на SICпроцес.

Покритието на карбида Tantalum (TAC) придоби внимание поради високата си точка на топене до 3880 ° C, отлична механична якост, твърдост и устойчивост на топлинни удари, което го прави привлекателна алтернатива за съставяне на PVT метод на кристал.

Tac покрит пръстенХарактеристики на продукта

(I) Висококачествено свързване на TAC покритие с графитен материал

TAC покрит пръстен за растеж на PVT на SIC единичен кристал, използвайки висококачествен SGL графитен материал като субстрат, той има добра термична проводимост и изключително висока стабилност на материала. CVD TAC покритието осигурява непорьозна повърхност. В същото време се използва CVD TAC (Tantalum Carbide), като материал за покритие, който има изключително висока твърдост, точка на топене и химическа стабилност. TAC покритието може да поддържа отлична ефективност при висока температура (обикновено до 2000 ℃ или повече) и силно корозивна среда на растежа на кристалите на SIC чрез метода на PVT, ефективно се съпротивлява на химичните реакции и физическата ерозия по време наSic растеж, значително удължете експлоатационния живот на покритието и намалете разходите за поддръжка на оборудването и престой.

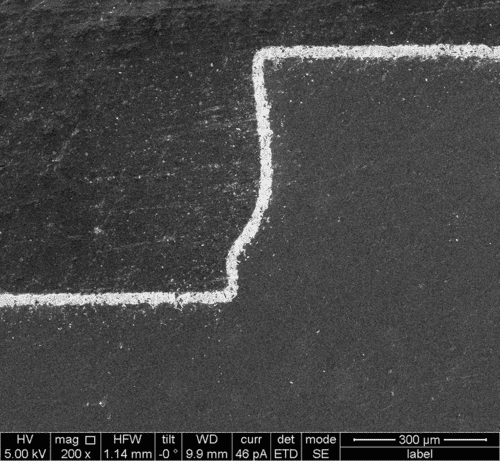

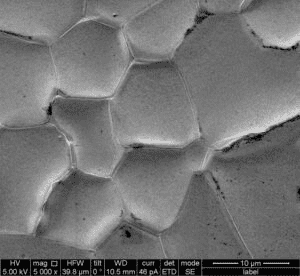

10 µm 300 µm

TAC покритиес висока кристалност и отлична равномерност

(Ii) Прецизен процес на покритие

Технологията за усъвършенстване на CVD CVD покритие на Vetek Semiconductor гарантира, че покритието на TAC е равномерно и гъсто покрито на повърхността на пръстена. Дебелината на покритието може да бъде прецизно контролирана при ± 5um, като се гарантира равномерното разпределение на температурното поле и полето на въздушния поток по време на процеса на растеж на кристалите, което е благоприятно за висококачествения и растежа на големи размери на SIC кристалите.

Общата дебелина на покритието е 35 ± 5UM, също така можем да го персонализираме според вашето изискване.

(Iii) Отлична стабилност на високотемпературата и устойчивост на термичен удар

Във високотемпературната среда на метода на PVT, пръстен с покритие на TAC за растеж на PVT на SIC единичен кристал показва отлична термична стабилност.

Устойчивост на H2, NH3, SIH4, Si

Ултра-висока чистота за предотвратяване на замърсяване на процеса

Висока устойчивост на термични удари за по -бързи цикли на работа

Той може да издържи дългосрочно високотемпературно печене без деформация, напукване или покритие. По време на растежа на SIC кристалите температурата се променя често. TAC покрит пръстен на Vetek Semiconductor за растеж на PVT на SIC единичен кристал има отлична устойчивост на термичен удар и може бързо да се адаптира към бързи промени в температурата без напукване или повреда. По -нататъшното подобряване на ефективността на производството и качеството на продукта.

Vetek Semiconductor е добре наясно, че различните клиенти имат различно оборудване и процеси на растеж на Pvt SIC Crystal, така че предоставя персонализирани услуги за пръстен, покрит с TAC за растеж на PVT на SIC единичен кристал. Независимо дали става въпрос за спецификациите на размера на тялото на пръстена, дебелината на покритието или специалните изисквания за производителност, можем да го приспособим според вашите изисквания, за да гарантираме, че продуктът перфектно съответства на вашето оборудване и процес, като ви осигурява най -оптимизираното решение.

Физични свойства на TAC покритие

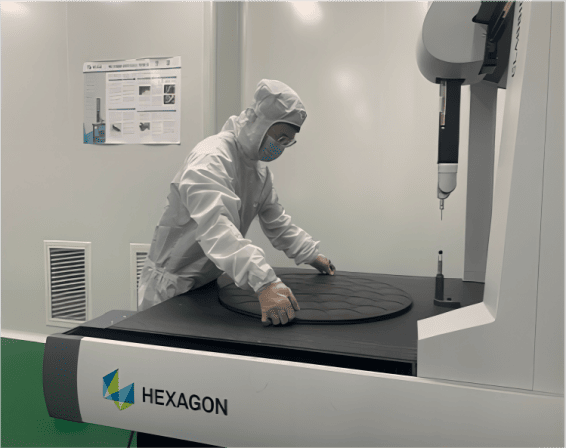

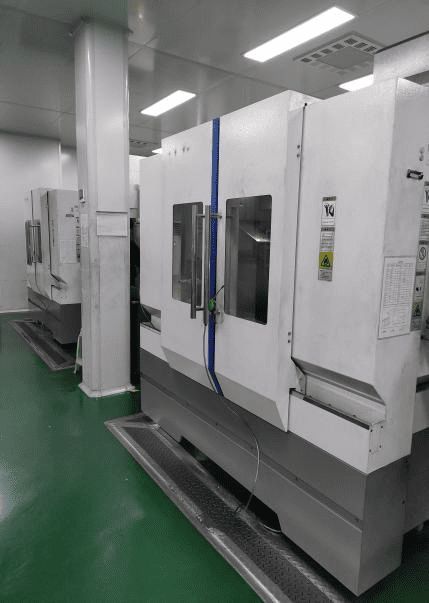

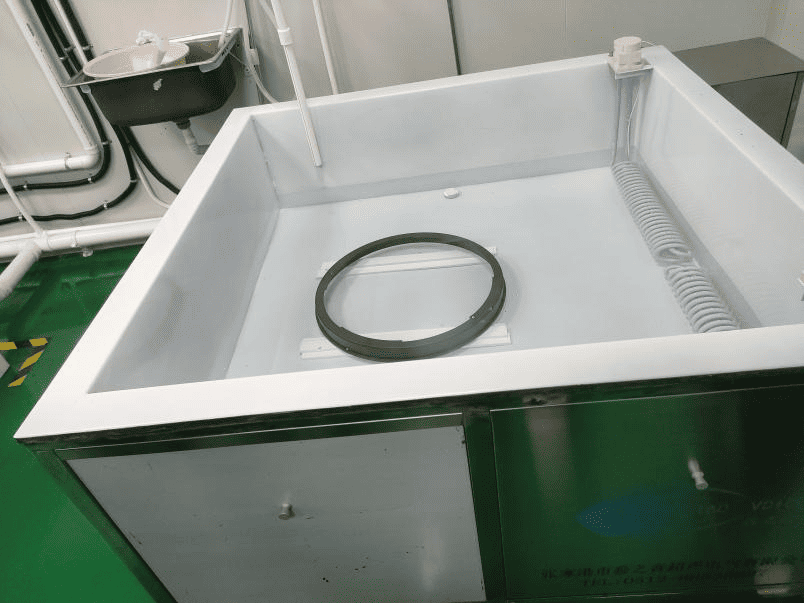

ПолупроводникTac покрит пръстен Производствени магазини
