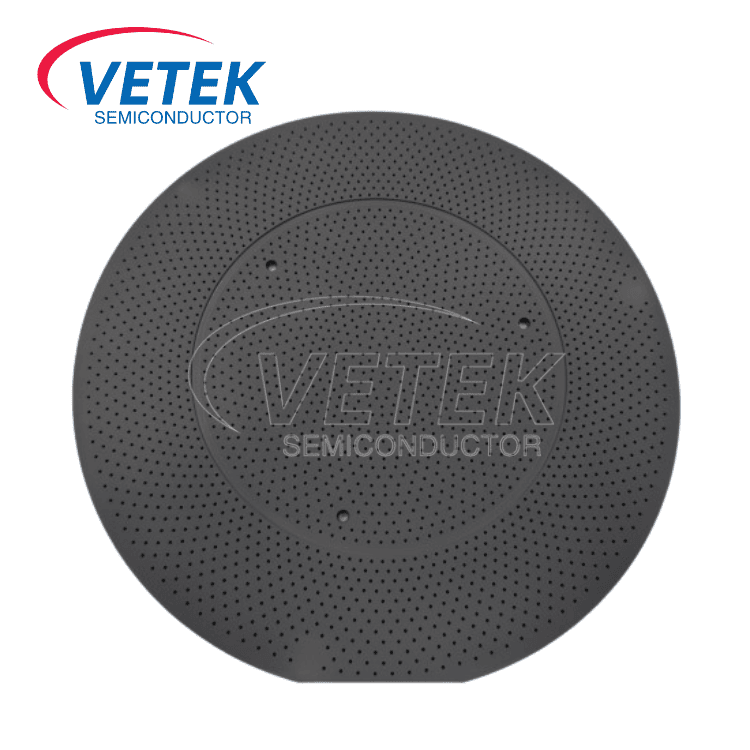

CVD SIC покритие с вафли на вафли

При производството на полупроводници епитаксията е критична стъпка в производството на чипове, а чувствителният вафли като ключов компонент на епитаксиалното оборудване пряко влияе върху равномерността, скоростта на дефекти и ефективността на растежа на епитаксиалния слой. За да се справи с нарастващото търсене на индустрията от материали с висока стабилност, Veteksemicon въвежда SOSCEPTOR на CVD SIC-покритие, включващ ултра-висока чистота (≤100PPB, сертифициран ICP-E10) и в пълен размер съвместимост (6 ”, 8”, 12 ”), позиционирайки го като водещо решение за авансово решение за епитаксиални процеси в Китай и отвъд.

Ⅰ. Основни предимства

1. Водеща в индустрията чистота

Покритието на силициев карбид (SIC), отложено чрез химическо отлагане на пари (CVD), постига нива на примеси на ≤100PPB (E10 стандарт), както се проверява от ICP-MS (индуктивно свързана плазмена масспектрометрия). Тази ултра-висока чистота свежда до минимум рисковете за замърсяване по време на епитаксиален растеж, като гарантира превъзходно качество на кристалите за критични приложения като галиев нитрид (GAN) и производство на полупроводникови полупроводници.

2. Изключителна висока температурна устойчивост и химическа издръжливост

CVD SIC покритието осигурява изключителна физическа и химическа стабилност:

Високотемпературна издръжливост: стабилна работа до 1600 ° C без разслояване или деформация;

Корозионна устойчивост: издържа на агресивни епитаксиални процесорни газове (например HCl, H₂), удължаване на живота на експлоатацията;

Ниско термично напрежение: съответства на коефициента на термично разширение на SIC вафли, намалявайки рисковете от изкривяване.

3. Съвместимост в пълен размер за основните производствени линии

Предлага се в 6-инчови, 8-инчови и 12-инчови конфигурации, SOSCEPTOR поддържа различни приложения, включително полупроводници от трето поколение, захранващи устройства и RF чипове. Неговата прецизна инженерна повърхност осигурява безпроблемна интеграция с AMTA и други основни епитаксиални реактори, което позволява бързо надстройка на производствените линии.

4. Локализиран пробив на производството

Използвайки собствени технологии за ССЗ и след обработката, ние нарушихме монопола на задграничните страни на SUSPECTORS с висока чист, предлагайки на домашните и глобалните клиенти рентабилни, бързо доставяне и локално поддържана алтернатива.

Ⅱ. Технически постижения

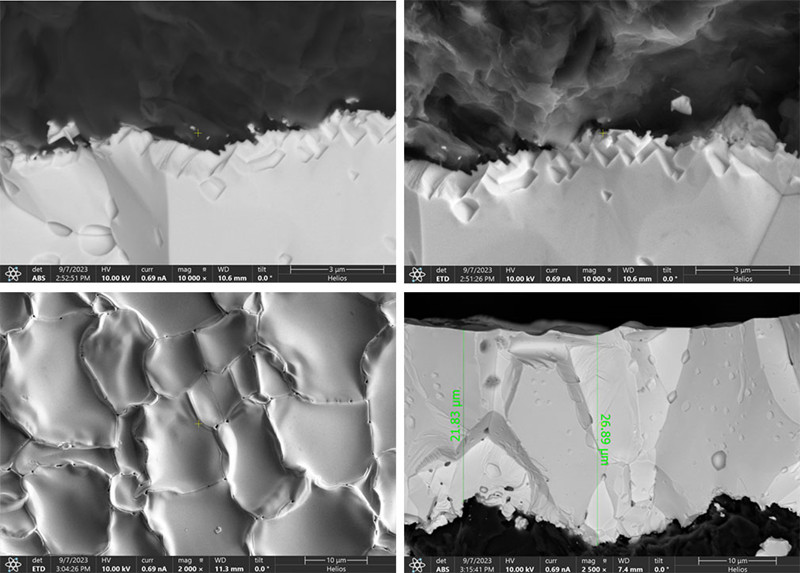

● Прецизен CVD процес: Оптимизираните параметри на отлагане (температура, поток на газ) Осигурете плътни, без пори покрития с еднаква дебелина (отклонение ≤3%), елиминирайки замърсяването на частиците;

● Производство в чиста стая: Целият производствен процес, от подготовката на субстрата до покритието, се провежда в чисти стаи от клас 100, отговаря на стандартите за чистота на полупроводници;

● Персонализиране: ПОДДРЪЖКА ПОСЛЕДНА ДЕСНОСТ, ГРЪЩАТА НА ПЪРВАТА (RA ≤0.5 μm) и Предварително обработка на стареенето, за да се ускори пускането в експлоатация на оборудването.

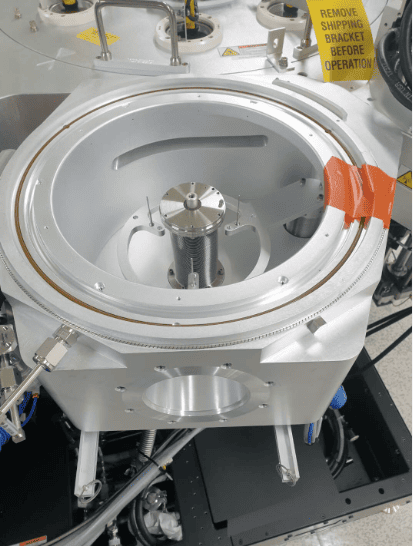

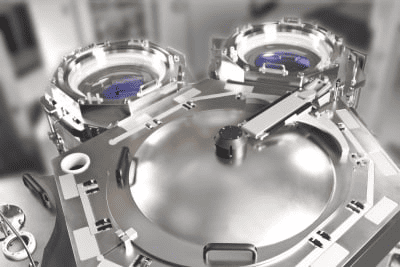

Ⅲ. Приложения и предимства на клиентите

● Полупроводниковата епитаксия от трето поколение: Идеален за растеж на MOCVD/MBE на SIC и GAN, подобряване на напрежението на разрушаване на устройството и ефективността на превключване;

● Епитаксия на базата на силиций: Подобрява равномерността на слоя за IGBT с високо напрежение, сензори и други силиконови устройства;

● Доставена стойност:

Намалява епитаксиалните дефекти, повишава добива на чипа;

Понижава честотата на поддръжката и общата цена на собствеността;

Ускорява независимостта на веригата за доставки за оборудване и материали за полупроводници.

Като пионер в SUC-покрити с CVD SIC на CVD SIC постепенни вафли в Китай, ние сме ангажирани да напредваме производството на полупроводници чрез авангардна технология. Нашите решения гарантират надеждна ефективност както за нови производствени линии, така и за наследени оборудване за модернизиране, овластяване на епитаксиални процеси с несравнимо качество и ефективност.

Основни физически свойства на CVD SIC покритие
