Основно заключение:Избирането на правилния CVD SiC, TaC покритие или Solid SiC директно определя нивата на частиците и живота на компонентите върху линиите за епитаксия/ецване. Тази статия предоставя ясни граници за избор по температура, атмосфера и процес, съчетани с основни решения за подмяна на оборудване и ключови показатели, за да ви помогне да вземате бързи решения и да намалите риска.

В GaN MOCVD процесите базираните на графит SiC-покрити фиксатори обикновено могат да работят стабилно в продължение на стотици часове при 1100°C в атмосфера на NH3/H2; въпреки това, поради нееднородност на термичното поле, разликите в живота на покритието между крайните и централните региони може да надхвърлят 50%. При процесите на растеж на кристали SiC PVT, когато температурата надвиши 1600°C, SiC покритието започва да се сублимира и разлага, което изисква преминаване към TaC покритие или твърди разтвори на SiC. Последиците от избора на грешен материал за компоненти - в най-добрия случай подмяна на консумативи на всеки 2-3 месеца; в най-лошия случай скрап от цяла пещ за вафли поради замърсяване с частици. Тази статия е написана от техническия екип на VeTek Semiconductor (под ръководството на д-р Xiao), целящ да създаде систематична рамка за вземане на решения от „модел на оборудването → условия на процеса → избор на компонент → очакван живот“ за инженерите по епитаксия/ецване/PVT, като ви помага бързо да съпоставите материали, да контролирате частиците и да оцените доставчиците.

1. Как да изберем SiC покритие, TaC покритие или твърд SiC въз основа на условията на процеса?

Основно заключение:Решете по трите измерения на „температура → атмосфера → тип процес“: дайте приоритет на CVD SiC покритие при ≤1600°C; изберете TaC за >2000°C или силно корозивни атмосфери; дайте приоритет на Solid SiC за ецване и сценарии с изключително висока чистота.

Когато правят действителен избор на производствена линия, инженерите най-често питат: „За моето оборудване Aixtron/Veeco, работещо с GaN или SiC епитаксия, при каква температура и при каква атмосфера, кое покритие трябва да използвам?“ Отговорът не е сложен, но трите измерения трябва да бъдат свързани заедно.

Температурният прозорец е първият праг

CVD SiC покритието все още може да поддържа структурна цялост под приблизително 2000–2100°C. Извън този диапазон се получава неконгруентно изпаряване (предпочитано изпаряване на силиций), което води до грапавост на повърхността и увеличаване на частиците. TaC покритието има точка на топене до 3880°C и може да поддържа изключително ниско налягане на парите дори в PVT среди за растеж на кристали над 2400°C. Твърдият SiC няма проблеми с интерфейса покритие-субстрат и е подходящ за компоненти на камера за ецване, подложени на многократен термичен шок.

Атмосферата и корозивността определят химическата стабилност на покритието

В среди, съдържащи NH3, H2 или газове на основата на хлор, SiC покритието се представя добре, но скоростта на корозия на SiC от високотемпературен водород е значително по-висока от тази на TaC. Експерименталните данни показват, че скоростта на корозия на TaC при високотемпературен амоняк е около 1/6 от тази на SiC, а във водорода може дори да бъде толкова ниска, колкото 1/10. Следователно стандартните условия за SiC епитаксия или GaN MOCVD използват предимно SiC покритие, докато сценариите с висока корозия или свръхвисока температура трябва да преминат към TaC.

Съвпадение на тип процес и функция на компонент

• GaN MOCVD / Si епитаксия: Дайте приоритет на графит с висока чистота + CVD SiC покрит ток, пръстен за предварително нагряване

• SiC PVT кристален растеж: Силно препоръчваме TaC покритие за графитни компоненти с гореща зона

• Плазмено ецване (фокусен пръстен и др.): Възможен е твърд SiC или графит с SiC покритие, в зависимост от изискванията за частици и цената

• Критичните части на камерата са изключително чувствителни към частици: Дайте приоритет на твърдия SiC без покритие

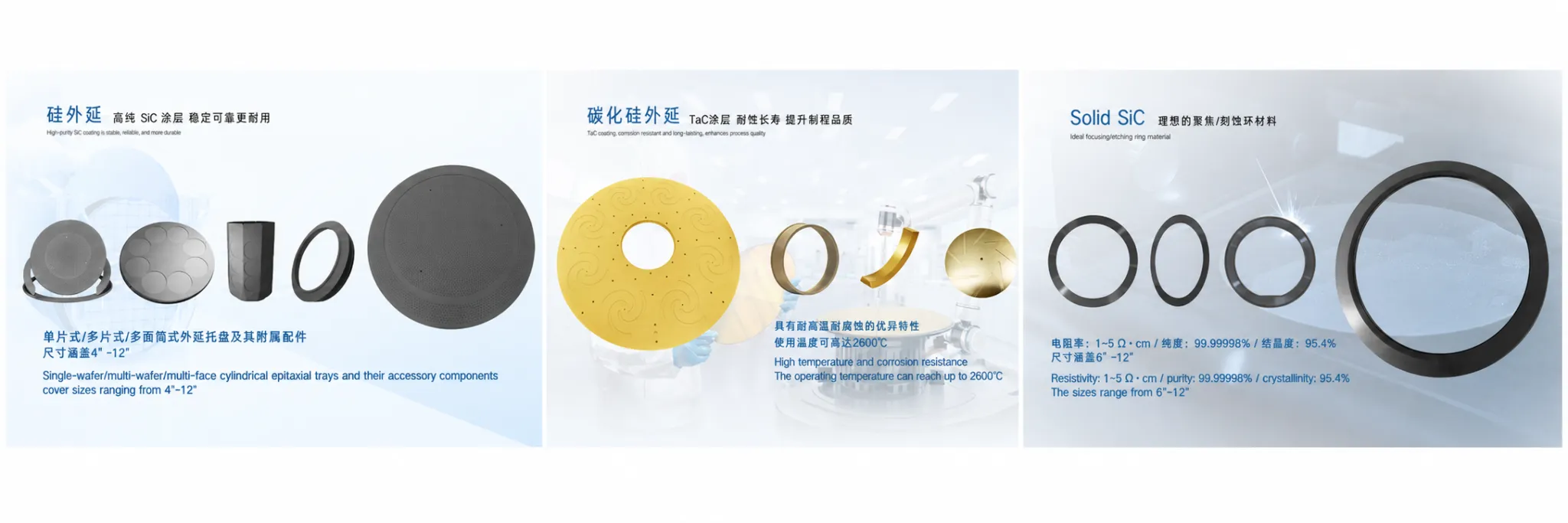

Фигура 1 – Витрина на основния продукт на VeTek

2. Съвместимост на Aixtron/Veeco Graphite Susceptor и персонализирани решения за подмяна

Основно заключение:VeTek поддържа персонализиране 1:1 въз основа на клиентски чертежи или оригинални резервни части, покриващи основни платформи като Aixtron G10, Veeco K465i, ASM Epsilon и др. Стандартните продукти могат да бъдат изпратени бързо; персонализираните части обикновено отнемат 3–6 седмици.

Това, за което много инженери се тревожат най-много, не е „дали може да бъде направено“, а „дали може да бъде толкова стабилно, колкото оригиналните части, с контролирано време за изпълнение и налични пълни доклади от инспекция“. Една от основните възможности на VeTek е пълното персонализиране според чертежите, като същевременно остава съвместимо с основните марки оборудване.

Бърза справка за съвместимост на основното оборудване

Таблицата по-долу може да се използва директно за вътрешен технически преглед или оценка на обществената поръчка:

В реални проекти ние често получаваме оригинални резервни части или чертежи на CMM от клиенти. Техническият екип, след потвърждаване на съответствието на термичното поле и допустимите отклонения на размерите, ще предостави препоръки относно чистотата на субстрата, дебелината на покритието и грапавостта на повърхността и ще предостави проби за проверка на клиента върху инструмента.

3. Ключови показатели за CVD SiC еднородност на дебелината на покритието и контрол на частиците

Основно заключение:Еднородността на дебелината, контролирана в рамките на ±5%, плътността, близка до теоретичната стойност, и контролируемата грапавост на повърхността са в основата на потискането на отделянето на прах и замърсяването с частици. Целта за чистота е под 5 ppm, с критични метални примеси, проследявани от GDMS/ICP-OES.

Проблемите с частиците са почти кошмарът на всеки инженер по епитаксия. След като покритието има локални тънки петна, пори или микропукнатини, прахът ще се отдели при многократни термични цикли и корозивни газови атаки, директно повишавайки плътността на дефектите на вафлите.

Дебелина и еднородност

Типичната дебелина на CVD SiC покритието е 100–200 μm. Чрез контрол на параметрите на процеса и полето на потока, VeTek стабилизира еднаквостта на дебелината в рамките на ±5%. След повече от 1000 цикъла на термичен шок (стайна температура ↔ 1100°C), покритието не показва разслояване и може да изпълни строгите GaN MOCVD изисквания за дефекти на частиците ≤0,1/cm².

Чистота и проверка

Общата чистота на покритието и компонентите може да бъде по-ниска от 5 ppm, като някои продукти достигат 99,99995%. Ние използваме ICP-OES и GDMS за анализ на следи от метали, за да гарантираме, че критичните примеси като Fe и Ni остават на контролируеми нива, избягвайки смущения с допинг на епитаксиален слой или концентрация на носители.

Плътност и състояние на повърхността

Поликристалният слой β-SiC, образуван от CVD процеса, има плътност, близка до теоретичната стойност (приблизително 3,21 g/cm³) с изключително ниска порьозност. Грапавостта на повърхността (Ra) може да се регулира според изискванията на процеса на клиента, като се гарантира достатъчно механично блокиране, като същевременно се избягва превръщането в източник на генериране на частици.

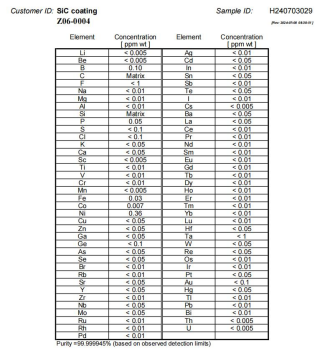

Фигура 2 – Доклад от инспекция на GDMS за CVD SiC покритие

4. Казус от практиката: Разрешаване на пожълтяването на ръбовете за подобряване на добива на покритие от 50% на 90%

Основно заключение:Чрез прецизно контролиране на началната скорост на отлагане и полето на потока, за да елиминира микронапрежението, VeTek подобри добива на покритие на MOCVD графитния ток на клиента от около 50% на 90% и значително удължи експлоатационния живот.

Това е истинска история, случила се на производствената линия. Клиентът съобщава за пожълтяване на ръбовете и склонност към отлепване на някои графитни фиксатори, което води до това, че общият добив на покритие от партидата се движи около 50% за дълго време, с високи разходи за поддръжка на линията и риск от пластини.

След като техническият екип, ръководен от д-р Сяо, се намеси, бяха фокусирани върху две посоки: първо, скоростта на отлагане в началния етап беше твърде бърза, причинявайки натрупване на вътрешно напрежение в покритието; второ, разликите в полето на потока между крайните и централните региони доведоха до локална прекомерна или недостатъчна дебелина. Чрез оптимизиране на съотношението MTS/H₂, температурния профил на отлагане и дизайна на полето на потока на приспособлението, микронапрежението беше ефективно освободено. В крайна сметка, добивът на покритие от тази партида и последващото производство се стабилизираха над 90%, цикълът на смяна на клиента беше ясно удължен и оплакванията от частици намаляха значително.

Този случай демонстрира: „да можеш да нанасяш палто“ е само началната точка; „Стабилно покритие, дълготрайно и контролиране на частиците“ е истинската стойност, която интересува инженерите. Данните говорят по-силно от всяка промоция.

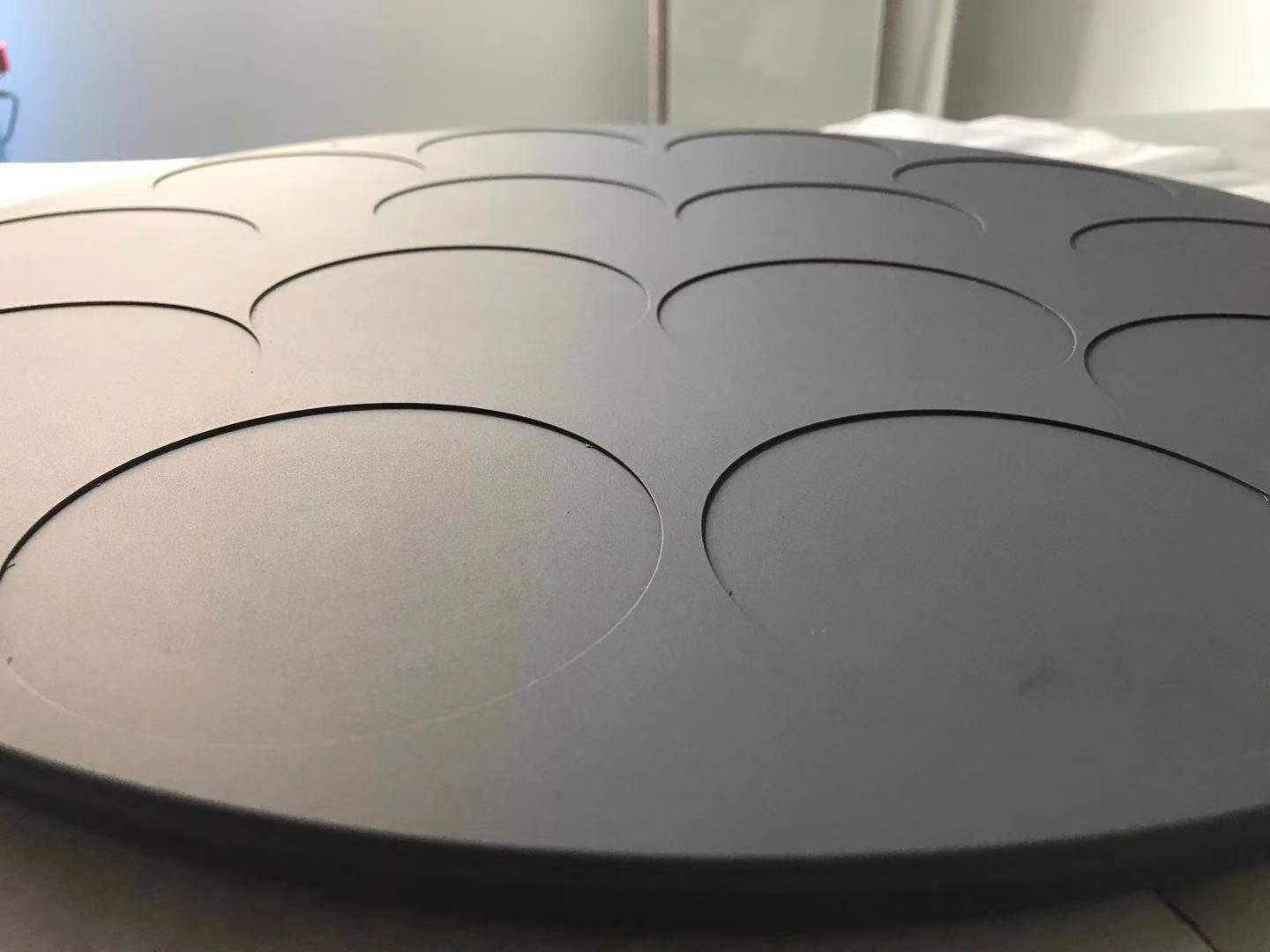

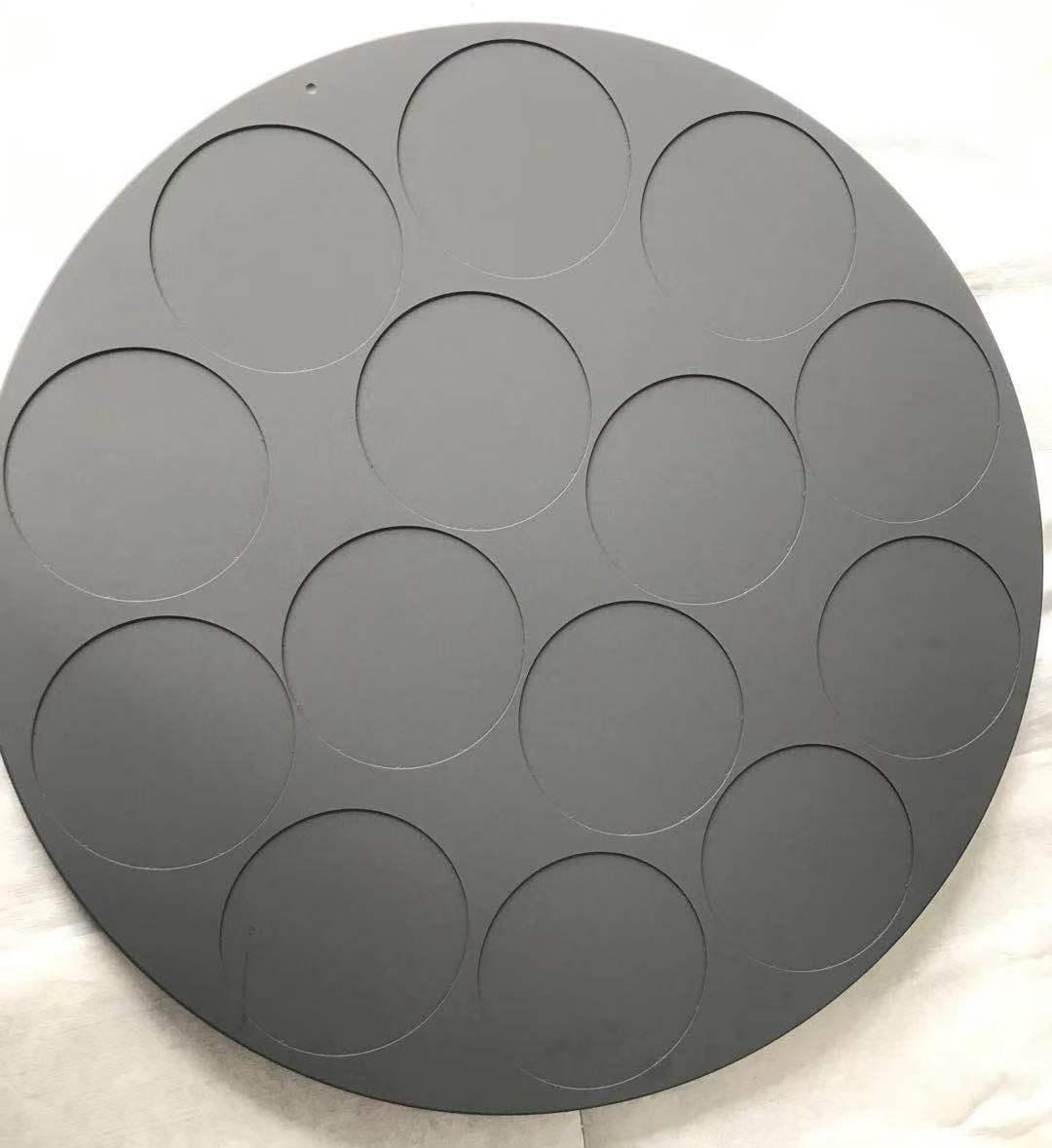

Фигура 3 – Графитен токоприемник с високочисто CVD покритие от силициев карбид с равномерен цвят на повърхността и без дефекти

5. Разлики между части от твърд SiC и графит с покритие и приложими сценарии

Основно заключение:Покритите графитни части имат по-ниска цена и по-бърз термичен отговор, подходящи за повечето епитаксиални фиксатори; Твърдият SiC няма риск от интерфейс и по-силна плазмена устойчивост, подходящ за компоненти с високи изисквания за ецване и сценарии с изключително дълъг живот.

Много срещи за подбор се борят с въпроса: трябва ли да използваме графит с покритие или да преминем директно към Solid SiC? Двете не са просто „кое е по-добро“, а компромис между сценария на приложение и общата цена на притежание (TCO).

Предимства на покрити графитни части:Висока топлопроводимост на субстрата, бързо нагряване, контролируеми разходи; покритието осигурява химическа бариера и потискане на частиците. Подходящ за голям размер GaN/SiC епитаксиални приемници, изискващи висока топлинна еднородност.

Предимства на твърдия SiC:Монолитен β-SiC без интерфейс покритие-субстрат, без риск от разслояване; чистотата може да достигне 5N–7N, изключителна устойчивост на плазмена ерозия, подходяща за критични детайли за ецване като фокусни пръстени и душове, с живот до 2000+ часа.

6. Пълно управление на жизнения цикъл на компонента и стойност на почистването и регенерирането

Основно заключение:От наблюдение на инсталацията и предупреждение за аномалии до професионално почистване и регенериране, формирането на управление със затворен цикъл може значително да намали TCO и да намали честотата на закупуване на нови части. VeTek предоставя специални услуги за почистване на Aixtron/Veeco и друго оборудване.

Много фабрики третират частите с покритие като консумативи за „използване и изхвърляне“. В действителност, след професионално почистване и регенериране, значителна част от компонентите могат да бъдат възстановени до нива на частици и топлинни характеристики, близки до новите части, особено приемници и пръстени за предварително нагряване за платформи Aixtron и Veeco.

Препоръчително е да създадете прост дневник на жизнения цикъл: записвайте времето за инсталиране, кумулативните работни часове, състоянието на повърхността след всяко почистване и резултатите от теста за частици. Само когато покритието показва очевидно пожълтяване, локално разслояване или постоянно превишаване на частиците, трябва да се задейства решението за смяна, вместо преждевременно бракуване въз основа на усещане.

Фигура 4 – Услуга за почистване на графитни части с CVD SiC покритие

7. Точки за оценка на доставчика и възможности за обслужване на VeTek

Основно заключение:Съсредоточете се върху системата ISO9001, пълни доклади от инспекции (GDMS/ICP-OES), поддръжка на проби, надеждност във времето за изпълнение и възможност за техническа комуникация на английски език. VeTek има 24/7 поддръжка и опит в обслужването на клиенти в чужбина.

За международни клиенти или фабрики със строги изисквания за квалификация на доставчиците, следните точки са особено критични:

• Система за качество: ISO9001, контролиран процес и проследим.

• Възможност за проверка: Предоставяне на пълни доклади за анализ на материала за покритие и субстрат.

• Проби и време за изпълнение: Подкрепете оценката на пробата; стандартните продукти се доставят бързо, персонализираните части обикновено са за 3–6 седмици, спешните поръчки могат да бъдат ускорени след договаряне.

• Техническа комуникация: Както търговските, така и инженерните екипи могат да комуникират свободно на английски език, намалявайки разходите за комуникация за задгранични клиенти.

• Реакция след продажба: Осигурете техническа поддръжка и помощ при анализ на неизправности, когато покритието или компонентите показват аномалии.

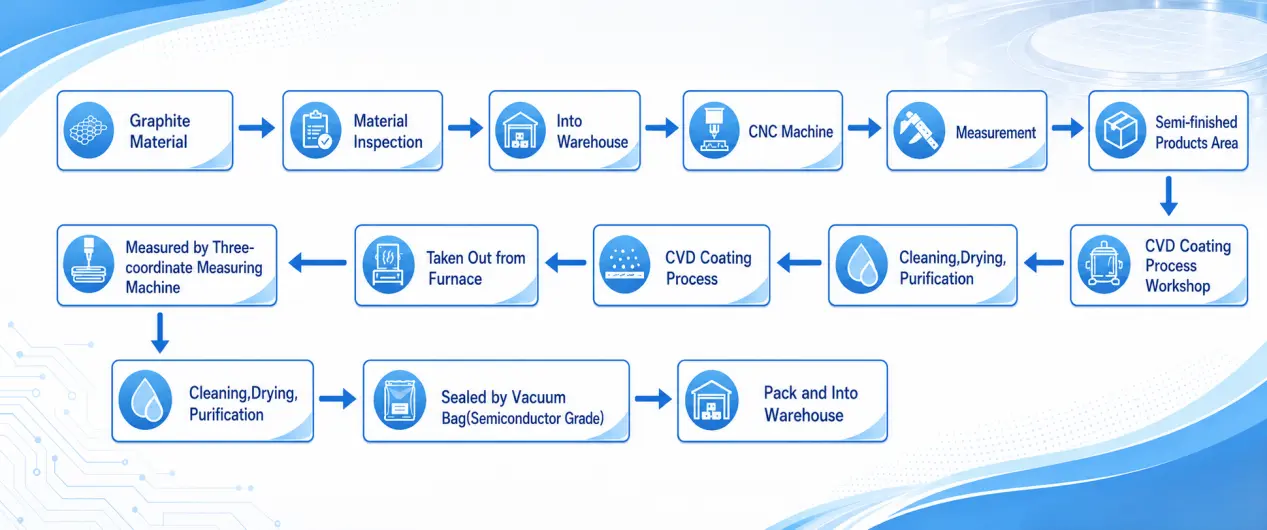

Фигура 5 – Пълен процес на поръчка на продукт на VeTek

8. ЧЗВ

(1). Продуктът поддържа ли пълна персонализация въз основа на чертежи? Кое основно оборудване може да съответства?

да Може да персонализира приемник, пръстен за предварително загряване, пръстен за отклоняване, полумесец, пръстен за фокусиране и т.н., съвместими с платформи като Aixtron G10, Veeco, ASM, AMEC, TEL.

(2). Как се гарантира чистотата? На какво ниво се контролират металните примеси?

Чистотата на покритието и компонентите може да бъде по-ниска от 5 ppm, като някои достигат 99,99995%. ICP-OES, GDMS и друго оборудване се използват за анализ на следи, като се предоставят пълни отчети.

(3). Какво ще кажете за равномерността на дебелината и експлоатационния живот на CVD SiC/TaC покритията?

Еднаквостта на дебелината обикновено се контролира в рамките на ±5%, дебелина 100–200 μm. При подходящи прозорци на процеса животът на GaN MOCVD приемника може да достигне диапазон от 500–1000 часа; свръхвисоките температурни сценарии изискват преминаване към TaC или Solid SiC.

(4). Поддържа ли се пробно тестване? Какъв е типичният срок за изпълнение на групови поръчки?

Поддържа се примерна оценка. Стандартните продукти могат да бъдат изпратени бързо; персонализираните части обикновено отнемат 3–6 седмици, в зависимост от сложността на дизайна и обема. Спешните поръчки могат да бъдат ускорени по договаряне.

(5). Какви сертификати за системи за качество са налични? Могат ли да се предоставят доклади от инспекции и следпродажбена поддръжка?

Въведена е система за управление на качеството ISO9001. Могат да се предоставят отчети за анализ на материалите и покритията, заедно с 24/7 онлайн техническа поддръжка. Английската комуникация за чуждестранни клиенти е безпроблемна.

9. Обобщение и следващи стъпки

Изборът никога не е „избор на най-скъпия“ или „избор на най-дебелия“, а „намиране на решението с най-добрия баланс между производителност и цена според вашето оборудване, прозорец на процеса и бюджет за частици“. Надяваме се, че този наръчник ще ви помогне бързо да установите рамка за вземане на решения: първо погледнете температурата и атмосферата, след това съпоставете покритието или Solid SiC и накрая валидирайте живота и ефективността на частиците с данни.

Ако оценявате решения за подмяна на токоприемници, пръстени за предварително нагряване или компоненти с гореща зона на Aixtron, Veeco или други платформи, можете да се свържете директно с техническия екип на VeTek. Ние можем да предоставим препоръки за персонализиране, примерна поддръжка и пълни доклади за инспекции въз основа на вашите чертежи или съществуващи резервни части. Д-р Сяо и инженерният екип са готови да обсъдят с вас оптимизация на термичното поле или специални нужди от разработка на структура по всяко време.

За подробности относно продукта и повече техническа информация, молясвържете се с нас.

Основни препратки и източници на данни

1. Вътрешни инженерни данни на VeTek Semiconductor — експлоатационен живот на графитен ток с покритие от SiC от 500–1000 часа при GaN MOCVD процес, добивът на покритие е подобрен от 50% на 90% след разрешаване на пожълтяването на ръбовете и други практически случаи [1].

2. T/CASME 2000-2025 Техническа спецификация за графитни токоприемници с покритие от силициев карбид за полупроводникова епитаксия — Специфицира техническите изисквания за графитни токоприемници с покритие от SiC, приготвени чрез CVD процес върху изостатични графитни субстрати с висока чистота, приложими за полупроводникови епитаксиални продукти.

3. T/CASME 2085-2025 Техническа спецификация за продукти с покритие от танталов карбид за растеж на кристали от силициев карбид — Техническа спецификация за графитни продукти с покритие от TaC в сценарии за растеж на кристали от SiC.

4. Nakamura et al., „Покрития от синтерован танталов карбид върху графитни субстрати: Високонадеждни защитни покрития за обемен и епитаксиален растеж“, Applied Physics Letters, Vol. 106, 082108, 2015. — Потвърждава, че TaC покритията могат ефективно да защитят графитни субстрати при висока температура (>2000°C) и силно корозивни атмосфери, образувайки ясна граница на ефективността с SiC покрития.

5. Wang et al., „Ефектите на карбонизирания буферен слой върху растежа на SiC върху Si“, Journal of Crystal Growth, Vol. 199, стр. 564–567, 1999. — Обсъжда ефектите на буферния слой и контрола на повърхностната морфология в процеса на растеж на SiC CVD, индексиран от Scopus и Web of Science.

Забележка: Данните за продължителността на живота и ефективността в текста са типични референтни стойности. Действителната производителност се влияе от специфичните условия на процеса, състоянието на оборудването и нивото на поддръжка. Моля, проверете с действителни измервания.

Автор:Технически инженерен екип на VeTek Semiconductor (завършен под ръководството на д-р Сяо)
