VETEK-AMAT Hollow Lift Pin Solution: Графитен субстрат с висока чистота с CVD SiC покритие

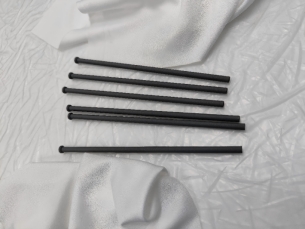

Фигура 1: Физически продукт AMAT 0200-03201 Hollow Lift Pin (за 300 mm силициеви системи за епитаксия)

В процесите на прехвърляне на полупроводникови пластини, кухият повдигащ щифт (щифт за повдигане на пластини) поема критичните задачи за поддържане и прехвърляне на пластини. При високотемпературни процеси като MOCVD и епитаксиален растеж, повдигащите щифтове трябва едновременно да отговарят на множество изисквания, включително висока чистота, устойчивост на корозия, устойчивост на термичен шок и ниско замърсяване с частици.

Понастоящем масовите повдигащи щифтове на пазара приемат решение за покритие от графитен субстрат + CVD SiC. Въпреки това, технологията за покритие на огромното мнозинство доставчици може да покрие само външната повърхност - за кухи структури,вътрешната стена е наистина „техническата ничия земя“.

I. Три основни предизвикателства, пред които е изправено покритието за вътрешни стени

1. Неконтролирана равномерност на отлагането

Кухите структури имат голямо съотношение на страните. CVD реактивните газове се борят да дифундират равномерно дълбоко във вътрешния отвор, което води до намаляване на дебелината на покритието на вътрешната стена в градиент от порта към дълбоката вътрешност, като местните зони дори показват голи открити области.

2. Недостатъчна якост на междинно свързване

Извитата повърхност на вътрешната стена ограничава пространството за оптимизиране на параметрите на процеса на отлагане. Силата на свързване между покритието и графитния субстрат е трудно да се достигне същото ниво като външната повърхност и лесно могат да възникнат микропукнатини или дори отлепване по време на топлинен цикъл.

3. Неконтролирана вътрешна чистота на отвора

Ако порестата структура на графитния субстрат не е напълно запечатана от покритието, при високи температури ще се отделят въглеродни частици и метални примеси. След като примесите се отделят, те директно причиняват разлика в цвета и дефекти на частиците на повърхността на вафлата, което значително намалява производствения добив.

Възползвайки се от своя задълбочен технически опит, натрупан в областта на CVD покритията, VETEK успешно преодоля предизвикателствата на равномерното отлагане и междуфазното свързване на CVD SiC покритие върху вътрешната стена на кухи структури - от оптимизиране на симулацията на полето на газовия поток до прецизен контрол на полето на температурата на отлагане, установявайки цялостно решение за процес на покритие на вътрешната стена, което осигурява постоянна дебелина на покритието от порта до дълбоката вътрешност на отвора, твърдо свързване и чистота на вътрешния отвор, отговарящи на стандартите.

Тази статия ще предостави задълбочен анализ на: техническите трудности на покритието на вътрешната стена с кух повдигащ щифт, как равномерността на покритието на вътрешната стена влияе върху добива на пластини и ключовите контролни възли от проектирането на процеса до контрола на качеството и доставката.

II. Какво представлява AMAT Hollow Lift Pin?

Кухият повдигащ щифт AMAT е прецизен компонент за обработка на пластини, използван в полупроводниково технологично оборудване. Неговата основна функция е да повдига и позиционира пластини по време на зареждане, разтоварване и обработка.

За разлика от конвенционалните твърди повдигащи щифтове, кухият дизайн включва вътрешна кухина. Тази структура намалява общия обем на материала и термичната маса, като същевременно поддържа необходимата механична геометрия. Въпреки това, за полупроводникови приложения, производството на кухи повдигащи щифтове е много по-взискателно от обработката на конвенционални твърди компоненти. Точността на размерите както на вътрешните, така и на външните повърхности трябва да бъде строго контролирана, а концентричността между вътрешната и външната геометрия е особено критична. Следователно както изборът на материал, така и процесите на нанасяне на покритие са от съществено значение за крайната работа на повдигащия щифт.

За системи за епитаксия AMAT, VETEK Semiconductor предоставя персонализирани решения за кухи повдигащи щифтове AMAT, базирани на графитни субстрати с висока чистота и плътни CVD покрития от силициев карбид (SiC). Кухата структура помага за намаляване на ненужната маса на материала, като същевременно поддържа механичната структура, необходима за повдигане на пластини; CVD покритието от силициев карбид осигурява висока чистота, химическа устойчивост и стабилност при висока температура. Повдигащият щифт AMAT 0200-03201 на VETEK е специално проектиран за 300 mm приложения за силициева епитаксия и може да бъде произведен според чертежите на клиента, размерите и изискванията на процеса.

III. Структура на AMAT Hollow Lift Pin на VETEK

В момента VETEK се фокусира върху структурата на покритие от графит + CVD силициев карбид с висока чистота за кухи повдигащи щифтове AMAT. Основният процес на изграждане е:

Графитен субстрат с висока чистота → Прецизна CNC обработка → CVD покритие от силициев карбид → Прецизна проверка

Графитният субстрат осигурява структурната основа и е подходящ за прецизна обработка на тънкостенни и кухи геометрии. VETEK обикновено използва вносни графитни материали от полупроводников клас, включително материали от SGL Carbon и Toyo Tanso, в зависимост от изискванията на клиента. След това върху графитната повърхност се отлага плътно CVD покритие от силициев карбид, за да се образува защитна работна повърхност от полупроводников клас.

Защо да изберете графит като субстрат?

За кухи повдигащи щифтове, материалът на субстрата трябва да постигне баланс между обработваемост, термични характеристики, механична стабилност и съвместимост с процеса на нанасяне на покритие. Графитът с висока чистота е особено подходящ, защото предлага следните характеристики:

• Добра стабилност при високи температури

• Ниско топлинно разширение

• Добра топлопроводимост

• Сравнително ниска плътност

• Отлична обработваемост за сложни геометрии

• Съвместимост с процеса на нанасяне на покритие от силициев карбид CVD

Използването на графит също така прави възможно производството на сложни кухи и тънкостенни конструкции с висока точност. VETEK притежава прецизни CNC възможности за обработка на компоненти от полупроводников графит и силициев карбид, с процеси на обработка, оптимизирани за контрол на размерите и качество на повърхността.

IV. CVD покритие от силициев карбид: Критичният защитен слой

CVD покритието от силициев карбид е една от най-важните характеристики на VETEK AMAT кухи повдигащи щифтове. Това покритие образува плътна повърхност от силициев карбид върху графитния субстрат, като помага да се защити подлежащият графит от околната среда на процеса.

Стандартната CVD дебелина на покритието от силициев карбид за такива VETEK компоненти е приблизително100±20 μm. Чистотата на покритието е приблизително6N / 99,99995%.

По-широките CVD технически възможности на VETEK за силициев карбид включват покрития с висока чистота, контролирана дебелина на покритието и еднаквост на дебелината от партида към партида. Техническите данни показват, че CVD покритието от силициев карбид е на ниво 6N–7N. За конкретни AMAT проекти за повдигащи щифтове, спецификациите на покритието могат да бъдат коригирани според чертежите на клиента и изискванията на процеса.

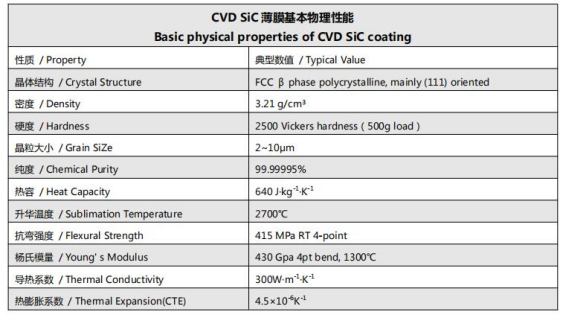

Фигура 2: Основни физични свойства на CVD SiC покритие

Защо покритието на вътрешната стена е важно?

Един от технически най-предизвикателните аспекти на AMAT кухите повдигащи щифтове не е просто покриването на външната повърхност, но постигането на стабилно и равномерно покритие върху вътрешната стена на кухата структура.

Вътрешната повърхност е трудно достъпна по време на процеса на нанасяне на CVD покритие. В сравнение с външната повърхност, вътрешната геометрия въвежда допълнителни предизвикателства в газовия поток, равномерността на отлагането, контрола на дебелината на покритието и последователността на процеса. Следователно качеството на покритието на вътрешната стена може да се превърне във важен диференциращ фактор сред доставчиците.

VETEK има опит в CVD покритието със силициев карбид на кухи структури и поставя специален акцент върху вътрешната повърхност. Добре контролираното покритие на вътрешната стена помага да се поддържа защитен слой от силициев карбид в цялата куха структура, вместо да оставя вътрешния графит изложен на околната среда на процеса. Това е особено важно, когато повдигащият щифт работи във високотемпературни и химически агресивни полупроводникови камери.

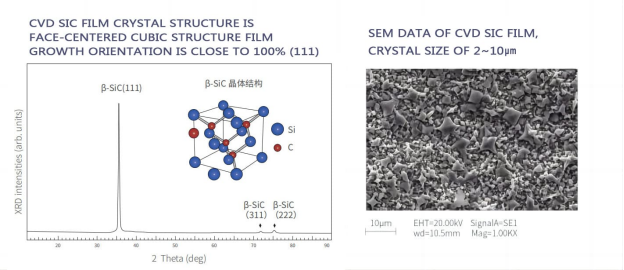

Фигура 3: Микроскопична кристална структура на CVD покритие от силициев карбид

V. Основни предимства на VETEK AMAT Hollow Lift Pins

Материална система с висока чистота:Комбинацията от графит с висока чистота и CVD силициев карбид с висока чистота е предназначена за полупроводникови среди, където контролът на замърсяването е критичен. В зависимост от избраната спецификация, CVD покритието от силициев карбид е 6N.

Стандартно покритие от силициев карбид 100±20 μm:Стандартната дебелина на покритието на VETEK е приблизително 100±20 μm, осигурявайки практична дебелина на покритието за компоненти на полупроводниковия процес, докато персонализирането е налично според изискванията на клиента.

Отлична способност за покритие на вътрешната стена:За кухи компоненти покритието на вътрешната стена е една от по-трудните части от производствения процес. VETEK разработи процеси за нанасяне на покритие, способни да постигнат висококачествено покритие върху вътрешната стена на кухите повдигащи щифтове, от симулация на полето на газовия поток до контрол на температурното поле, осигурявайки постоянна дебелина на покритието, здраво свързване.

Устойчивост при висока температура:Както графитният субстрат, така и CVD покритието от силициев карбид са подходящи за високотемпературни среди на полупроводникови процеси. Слоят от силициев карбид CVD осигурява допълнителна защита срещу химическа атака и разрушаване на повърхността. Данните за CVD филма от силициев карбид на VETEK показват висока топлопроводимост, ниско термично разширение и температура на сублимация от приблизително 2700 °C, което показва, че материалът е подходящ за взискателни приложения при високи температури.

Устойчивост на химикали и корозия:Плътната CVD повърхност от силициев карбид предлага по-добра устойчивост на корозия от чистия графит и може да издържи на агресивни технологични газове и химически почистващи среди. Това помага за намаляване на разграждането на субстрата и поддържа по-стабилна повърхност на компонента при повтарящи се цикли на процеса.

Прецизна обработка и персонализиране:Кухите повдигащи щифтове изискват прецизен контрол на външния диаметър, вътрешния диаметър, дебелината на стената, дължината и концентричността. VETEK съчетава CNC прецизна обработка с CVD процеси на покритие за производство на сложни полупроводникови компоненти според чертежи на клиента. Повдигащите щифтове могат да бъдат произведени според:

• Чертежи на клиенти

• Примерни компоненти

• Спецификации на размерите

• Необходима дебелина на покритието

• Необходим клас графит

• Специфични изисквания към процеса

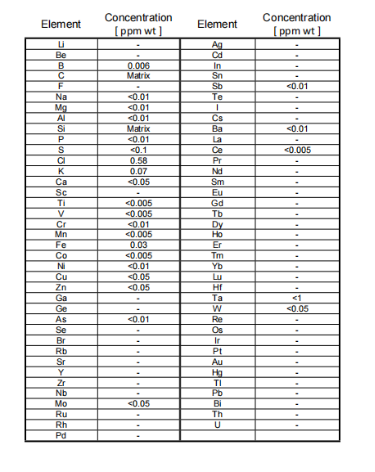

Фигура 4: CVD покритие от силициев карбид GDMS тест за чистота

VI. Типични приложения

Силициева епитаксия:Повдигащите щифтове се използват за повдигане, позициониране и прехвърляне на пластини в оборудването за епитаксия. Съществуващият продукт AMAT 0200-03201 на VETEK е специално позициониран за 300 mm приложения за силициева епитаксия.

Системи за обработка на вафли:Повдигащите щифтове могат да служат като прецизни компоненти за обработка на вафли за приложения, изискващи стабилност при висока температура, точност на размерите и контрол на замърсяването. Щифтовете за повдигане на пластини с кухо тръбно тяло могат ефективно да минимизират локалната загуба на топлина, като по този начин намаляват следите от щифтове, които обикновено се виждат на гърба на пластината при високотемпературни процеси (като епитаксиален растеж или отгряване). Оформянето на куха кухина вътре в тялото на повдигащия щифт намалява топлинната маса и подобрява равномерността на температурата на пластината.

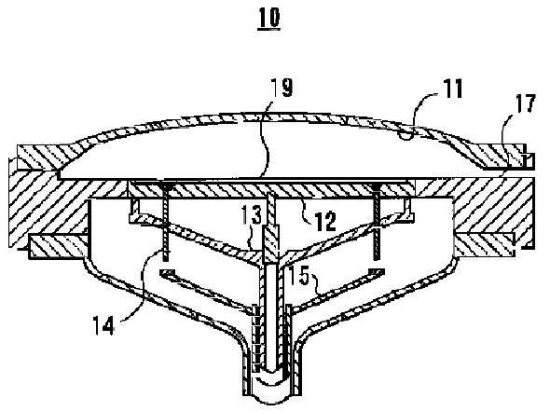

Фигура 5: Схема на принципа, чрез който кухите повдигащи щифтове намаляват топлинната маса и подобряват еднородността на температурата на пластината

Полупроводниково технологично оборудване:Въз основа на клиентски чертежи и мостри, подобни компоненти от графит + CVD силициев карбид могат да бъдат разработени за други платформи за полупроводниково оборудване. Портфолиото от полупроводникови продукти на VETEK обхваща силициева епитаксия, епитаксия със силициев карбид, MOCVD, RTP/RTA, ецване и други полупроводникови процеси.



VII. Производствен процес: ключови контролни възли от дизайна на процеса до контрола на качеството и доставката

Производството на AMAT кухи повдигащи щифтове включва множество критични стъпки, всяка от които пряко влияе върху надеждността на крайния продукт и добива на пластини:

1. Избор на графитен материал— Изберете подходящия клас графит с висока чистота (SGL Carbon или Toyo Tanso и т.н.) според изискванията на клиента за размери, термични характеристики и чистота.

2. Прецизна CNC обработка— Обработете графитната заготовка в необходимата куха геометрия. Специално внимание се обръща на вътрешния диаметър, външния диаметър, дебелината на стената, дължината и концентричността.

3. Подготовка на повърхността— Обработеният графитен компонент се подлага на почистване и подготовка на повърхността преди CVD покритие.

4. CVD покритие от силициев карбид— Нанесете плътен CVD слой от силициев карбид върху графитния субстрат. Стандартната дебелина на покритието е приблизително 100±20 μm, с чистота на покритието 6N според избраната спецификация.

5. Покритие на вътрешната повърхност (критична техническа стъпка)— За кухите повдигащи щифтове вътрешната стена е внимателно обработена, за да се постигне стабилно покритие от силициев карбид. Чрез оптимизиране на симулацията на полето на газовия поток и прецизен контрол на полето на температурата на отлагане се осигурява постоянна дебелина на покритието от отвора до дълбоката вътрешност на отвора, здраво свързване и чистота на вътрешния отвор, отговаряща на стандартите.

6. инспекция — Готовите компоненти се подлагат на проверка за точност на размерите, състояние на покритието и други изисквания, определени от клиента, преди изпращане.

Производствените възможности на VETEK обхващат пречистване, CNC обработка, CVD покритие и инспекция, осигурявайки интегрирана производствена верига за полупроводникови компоненти, базирани на въглерод.

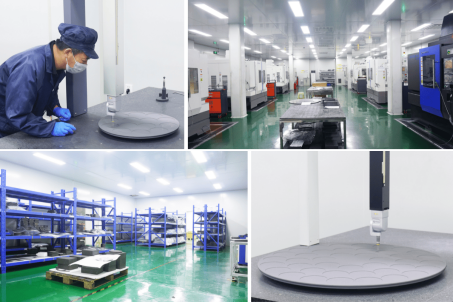

Фигура 6: VETEK база за производство на полупроводникови материали и прецизна обработка

VIII. Примерно време за изпълнение

Типичното време за изпълнение на персонализирани проби от кухи повдигащи щифтове AMAT е приблизително 20 дни. Действителното време за доставка може да варира в зависимост от сложността на чертежа, избора на материал, изискванията за покритие, количеството и изискванията за проверка. За повторни поръчки или вече квалифицирани продукти, производствените графици могат да бъдат отделно договорени според прогнозите на клиента и необходимите дати за доставка.

Фигура 7: Опаковка на продукта с кух повдигащ щифт VETEK AMAT



IX. Защо да изберете AMAT Hollow Lift Pins на VETEK?

VETEK интегрира снабдяването с графитни материали, прецизната машинна обработка, CVD покритието от силициев карбид и производството на полупроводникови компоненти в интегриран производствен процес. Ключовите възможности включват:

• Графитен субстрат с висока чистота (SGL Carbon / Toyo Tanso и др.)

• Чистота на покритие от силициев карбид CVD 6N

• Стандартна дебелина на покритието 100±20 μm

• Обработка на кухи конструкции

• CVD покритие от силициев карбид на вътрешната стена (възможност за диференциране на ядрото)

• Прецизна CNC обработка

• Съвместими с AMAT решения за щифтове за повдигане на пластини

• Времето за доставка на пробата е приблизително 20 дни

VETEK покрива пълната техническа верига от разработване на CVD оборудване, разработване на CVD процеси, CNC прецизна обработка и пречистване, подкрепена от специализирани центрове за научноизследователска и развойна дейност и съоръжения за производство на полупроводникови материали.

X. Често задавани въпроси (FAQ)

Q1: Каква е стандартната CVD дебелина на покритието от силициев карбид на VETEK AMAT кухи повдигащи щифтове?

Стандартната дебелина на покритието е приблизително 100±20 μm. Специфичната дебелина може да се регулира според чертежите на клиента и изискванията на процеса.

В2: Какво ниво на чистота може да постигне CVD покритието от силициев карбид?

В зависимост от избраната спецификация, чистотата на покритието е приблизително 6N (99,99995%). CVD платформата от силициев карбид на VETEK работи рутинно на ниво 6N–7N.

Q3: Защо покритието на вътрешната стена е критично за кухите повдигащи щифтове?

Вътрешната геометрия е трудна за равномерно покритие. Висококачественото покритие от силициев карбид на вътрешната стена предотвратява излагането на графитния субстрат на високотемпературни, химически активни процеси и е ключов отличителен фактор за дългосрочна надеждност. Еднородността на покритието на вътрешната стена е пряко свързана с чистотата на вътрешния отвор и добива на пластини.

Q4: Може ли VETEK да произвежда според моите OEM чертежи или проби?

да VETEK може да произвежда според чертежи на клиента, OEM номера на части (като AMAT 0200-03201), примерни компоненти, спецификации на размерите, необходим клас графит и изисквания за покритие.

В5: Какво е типичното време за изпълнение на проба?

Типичното време за изготвяне на проби е приблизително 20 дни. Реалната доставка зависи от сложността на чертежа, избора на материал, изискванията за покритие, количеството и нуждите от проверка.

XI. Резюме

Въпреки че AMAT кухият повдигащ щифт е сравнително малък полупроводников компонент, производствените му изисквания далеч не са прости. Геометрията на тънките стени, строгите изисквания за концентричност, работата при висока температура, контролът на замърсяването и комбинацията от покритие на вътрешната повърхност го правят специализиран компонент за полупроводников процес.

Настоящото решение на VETEK използва графит с висока чистота с CVD покритие от силициев карбид, съчетавайки обработваемостта и термичните характеристики на графита с високата чистота, химическата устойчивост и стабилността при висока температура на CVD силициевия карбид. Със стандартна дебелина на покритието от 100±20 μm, чистота до 6N, опции за графитен материал SGL и Toyo Tanso и възможност за покритие на вътрешната стена, VETEK може да предостави персонализирани решения за кухи повдигащи щифтове AMAT за обработка на полупроводникови пластини и приложения за епитаксия на силиций.

За клиенти, търсещи алтернативни доставчици наAMAT 0200-03201 щифтове за повдигане на кухи вафли,илидруги графитни полупроводникови компоненти с покритие от силициев карбид,VETEK може да оцени чертежи или проби и да предостави персонализирани производствени решения.
