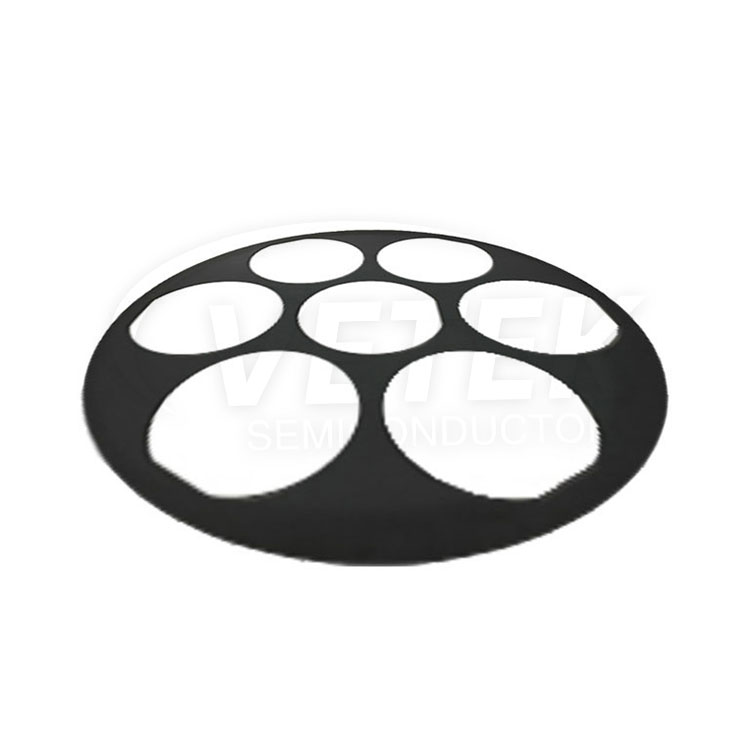

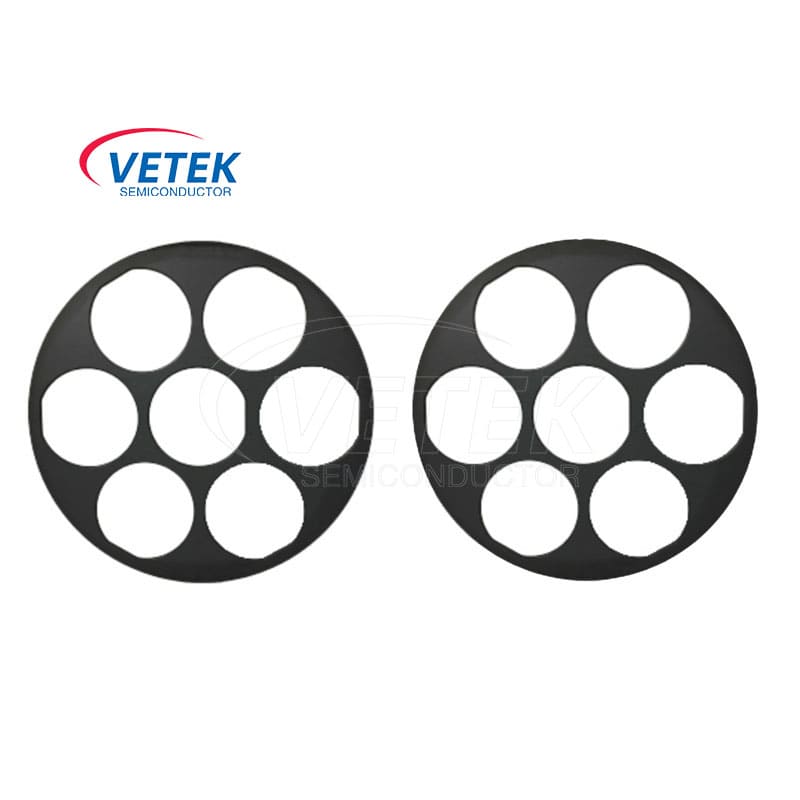

PSS ецване на носеща плоча за полупроводник
  • PSS ецване на носеща плоча за полупроводникPSS ецване на носеща плоча за полупроводник
  • PSS ецване на носеща плоча за полупроводникPSS ецване на носеща плоча за полупроводник

PSS ецване на носеща плоча за полупроводник

PSS за офорт на Vetek Semiconductor за полупроводник е висококачествен графитен носител на графит, предназначен за процеси за обработка на вафли. Нашите носители имат отлична производителност и могат да се представят добре в сурови среди, високи температури и тежки химически условия за почистване. Нашите продукти се използват широко на много европейски и американски пазари и се радваме да станем ваш дългосрочен партньор в Китай. Добре дошли сте да дойдете в Китай, за да посетите нашата фабрика и да научите повече за нашите технологии и продукти.
Изпратете запитване
Описание на продукта

Като водещ професионален производител в полето, полупроводник Vetek с удоволствие ви предлага най-добрите PSS табели за офорт на PSS, съобразени специално за полупроводниковата индустрия.


Нашите носещи табели за офорт на PSS за полупроводници са високо специализирани компоненти, които са необходими в процедурите за офорт на плазмения източник (PSS) в сферата на производството на полупроводници. Тези плочи поемат основна роля по време на процеса на офорт. Те осигуряват стабилна подкрепа и осигуряват плавно транспортиране на полупроводникови вафли, което е от решаващо значение за точността и качеството на операцията за офорт.


Ние сърдечно ви каним да се свържете с нас за всякакви разследвания. Винаги сме готови да помогнем и предоставяме по -подробна информация за нашите изключителни продукти.




PSS ецване на носеща плоча за полупроводникОсновни характеристики:

● Прецизен дизайн: Плочата на носителя е проектирана с прецизни размери и повърхностна плоска, за да се осигури равномерно и последователно офорт през полупроводниковите вафли. Той осигурява стабилна и контролирана платформа за вафлите, което позволява точни и надеждни резултати за офорт.

● Плазмена устойчивост: Носещата плоча проявява отлична устойчивост на плазмата, използвана в процеса на офорт. Той остава незасегнат от реактивните газове и високоенергийната плазма, като гарантира продължителен живот на експлоатацията и постоянна ефективност.

● Топлинна проводимост: Носещата плоча разполага с висока топлопроводимост, за да се разсее ефективно топлина, генерирана по време на процеса на офорт. Това помага за поддържане на оптимален контрол на температурата и предотвратява прегряване на полупроводниковите вафли.

● Съвместимост: PSS офортната носеща плоча е проектирана така, че да бъде съвместима с различни размери на полупроводникови вафли, често използвани в индустрията, като гарантира гъвкавост и лекота на използване в различни производствени процеси.


Параметър на продукта на носещата плоча за офорт на PSS за полупроводник

Основни физически свойства на CVD SIC покритие
Собственост Типична стойност
Кристална структура FCC β фазов поликристален, главно (111) ориентиран
Плътност на покритието SIC 3.21 g/cm³
CVD Sic Coating Hardness 2500 твърдост на Vickers （500g товар）
Размер на зърното 2 ~ 10 μm
Химическа чистота 99.99995%
Топлинен капацитет 640 J · kg-1· K-1
Температура на сублимация 2700 ℃
Сила на гъвкавост 415 MPa RT 4-точкова
Модулът на Йънг 430 GPA 4pt Bend, 1300 ℃
Топлинна проводимост 300W · m-1· K-1
Термично разширение (CTE) 4.5 × 10-6K-1



Полупроводник PSS ецване на носеща плоча за полупроводникПроизводствен магазин

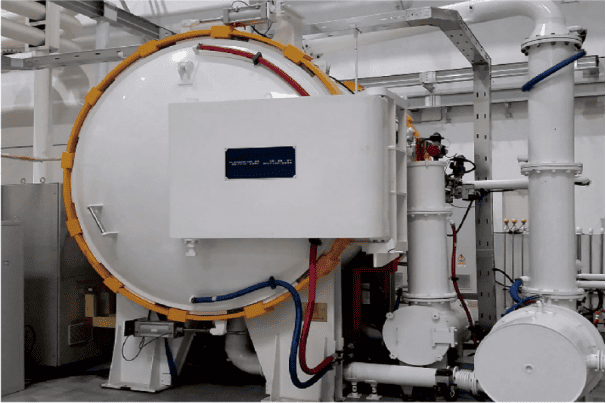

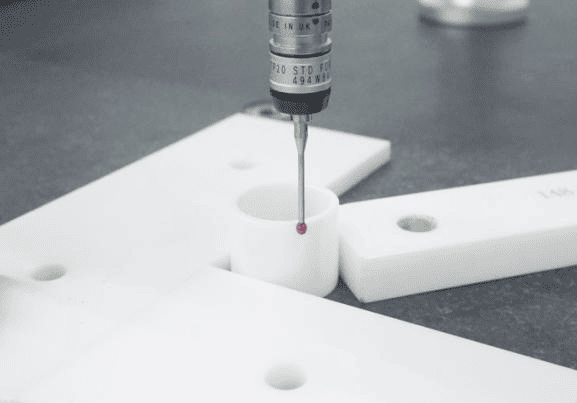

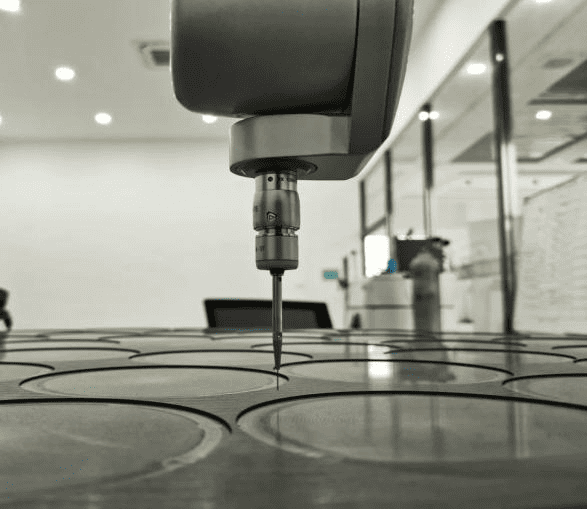

SiC Graphite substrateCVD TaC coating cover testSilicon carbide ceramic processingEPI process equipment

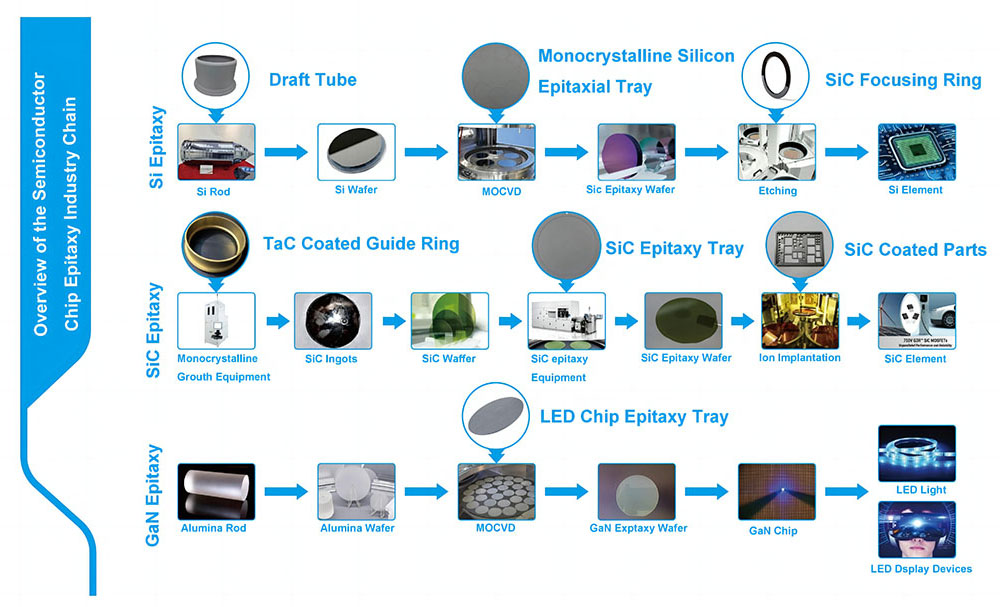

Преглед на индустриалната верига на епитаксията на полупроводниковите чипове:
