Силиконовата епитакси, EPI, епитаксията, епитаксиалната се отнася до растежа на слой от кристал със същата кристална посока и различна дебелина на кристала върху единичен кристален силициев субстрат. Епитаксиалната технология за растеж е необходима за производството на полупроводникови дискретни компоненти и интегрални схеми, тъй като примесите, съдържащи се в полупроводници, включват N-тип и P-тип. Чрез комбинация от различни видове, полупроводниковите устройства проявяват различни функции.
Методът на растеж на силициевата епитаксия може да бъде разделен на епитаксията на газовата фаза, епитаксията на течната фаза (LPE), твърдата фаза епитаксия, методът на растеж на отлагане на химически пари се използва широко в света за постигане на целостта на решетката.
Типичното епитаксиално оборудване на силиций е представено от италианската компания LPE, която има епитаксиална хилята на палачинки, тип барел тип hy pnotic tor, полупроводник Hy pnotic, носител на вафли и т.н. Схематичната схема на камерата за реакция с форма на варел е епитаксиална Hy Pelector е както следва. Полупроводник на Vetek може да осигури епитаксиална пелекторна вафла във формата на варел. Качеството на Hy Pelector с покритие SIC е много зряло. Качество, еквивалентно на SGL; В същото време полупроводникът Vetek също може да осигури силиконова епитаксиална реакционна кухина кварц дюза, кварцов преграда, буркан с камбани и други пълни продукти.

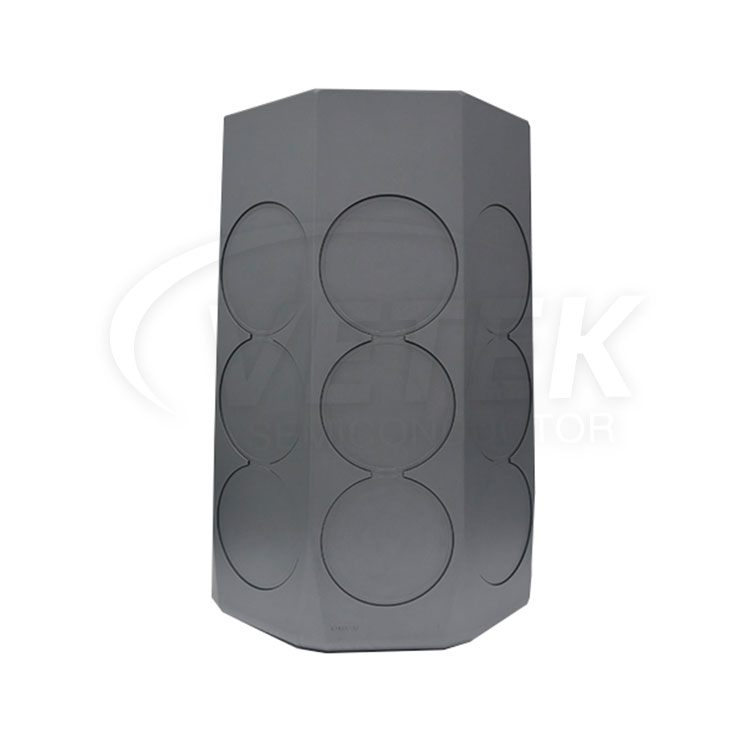

SIC покритие с графитен варел престол за EPI
SIC покритие с барел
CVD SIC покритие с барел
LPE, ако набор от поддръжници на EPI
SIC покритие монокристална силициева епитаксиална тава
Поддръжка на SIC покритие за LPE PE2061S
Графитна въртяща се поддръжка
Veteksemicon silicon epitaxy solutions are your strategic procurement choice for advanced semiconductor wafer processing, particularly in CMOS, power devices, and MEMS applications. As a key process in wafer engineering, silicon epitaxy (Si Epi) involves the precise deposition of a crystalline silicon layer on top of a polished silicon wafer, offering superior control of doping profiles, defect density, and layer thickness.
Veteksemicon provides epitaxy-ready susceptor parts and reactor components used in Epi CVD systems, supporting both atmospheric and reduced pressure processes. Our product lineup includes silicon epitaxy susceptors, carrier rings, and coated wafer holders, optimized for compatibility with tools from Applied Materials, ASM, and Tokyo Electron (TEL).
Silicon epitaxy plays a critical role in producing ultra-thin junctions, strained silicon layers, and high-voltage isolation structures. Our materials and parts are engineered for high-purity, uniform thermal distribution, and anti-contamination performance during n-type and p-type epitaxial growth.
Closely associated terms include epitaxial wafer, in-situ doping, epitaxy-ready SiC coatings, and epi reactor parts, which support the entire upstream and downstream process of silicon-based IC fabrication.
Discover more about Veteksemicon’s silicon epitaxy support solutions by visiting our product detail page or contacting us for technical consultation and part customization.
