Тритотетален графитен тигел

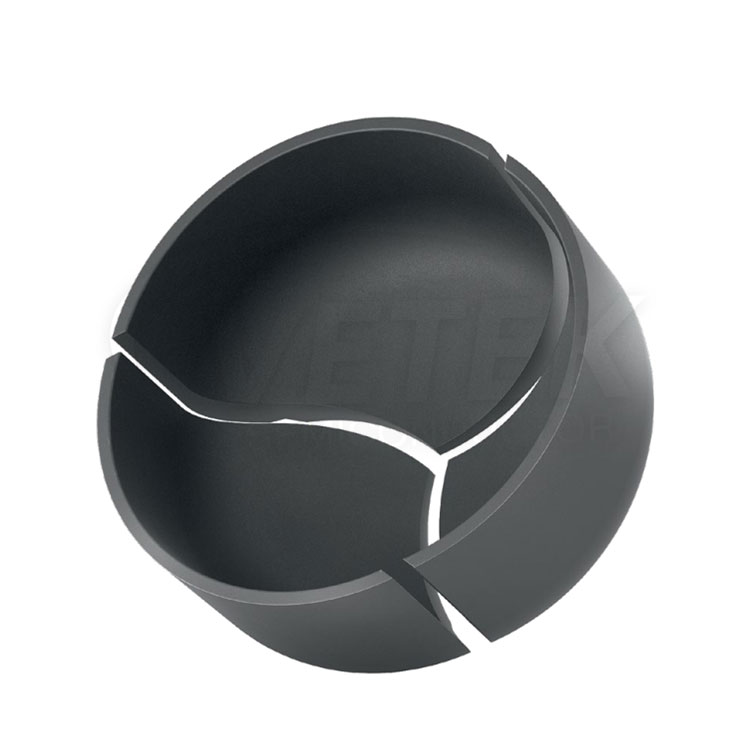

Тритопиталният графитен тигел на Vetek Semiconductor е изработен от графитен материал с висока чистота, обработен от повърхностно пиролитично въглеродно покритие, което се използва за издърпване на едно кристално термично поле. В сравнение с традиционния Crucible, структурата на три-лобовия дизайн е по-удобна за инсталиране и разглобяване, подобряване на ефективността на работната работа, а примесите под 5PPM могат да отговарят на прилагането на полупроводник и фотоволтаична индустрия.

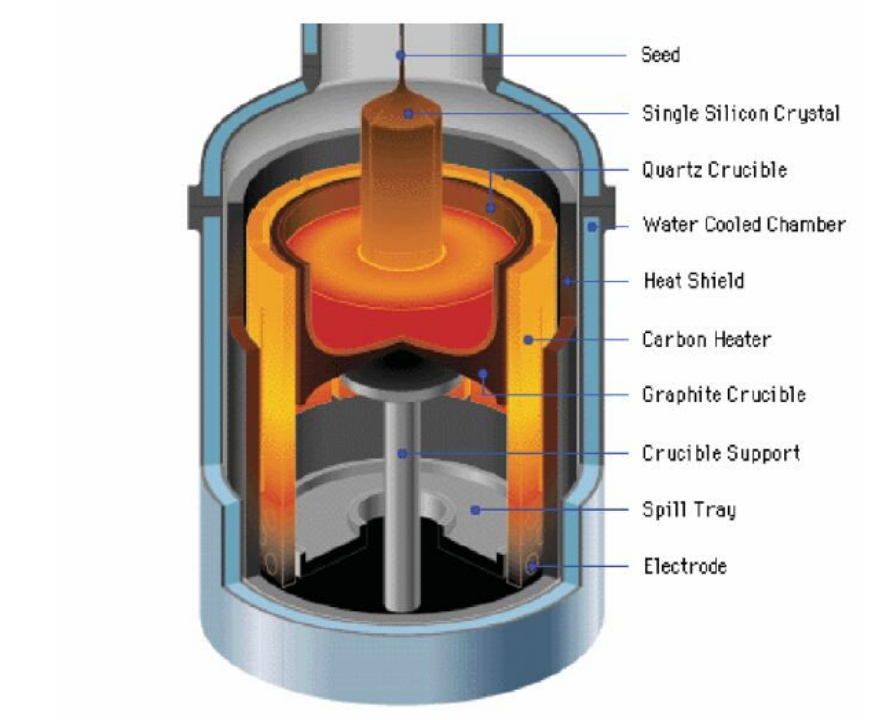

Тритопитален графитен тигел на Vetek Semiconductor, предназначен за процеса на растеж на монокристалния силиций по метод на CZ, графитът на триметалната структура е изработен от изостатичен графитен материал с висока чистота. Чрез иновативната структура на три петала, традиционният интегриран тигел може ефективно да разреши затрудненията в разглобяването, концентрацията на термичен стрес и други точки на болката в индустрията и се използва широко във фотоволтаични силициеви вафли, полупроводникови вафли и други производствени полета от висок клас.


Основни акценти на процеса


1. Ултра прецизна графитна технология за обработка на графита

Чистота на материала: Използването на изостатичен пресован графитен субстрат със съдържание на пепел <5ppm, ако е необходимо и като цяло < 10ppm, за да се осигури нулево замърсяване в процеса на топене на силиций

Структурно укрепване: След като се графитизира при 2200 ℃, якостта на огъване е ≥45MPa, а коефициентът на термично разширение е ≤4,6 × 10⁻⁶/℃

Повърхностно обработка: 10-15 µm пиролитично въглеродно покритие се отлага чрез CVD процес за подобряване на устойчивостта на окисляване (загуба на тегло <1.5%/100h@1600℃).


2. Иновативен дизайн на триметална структура

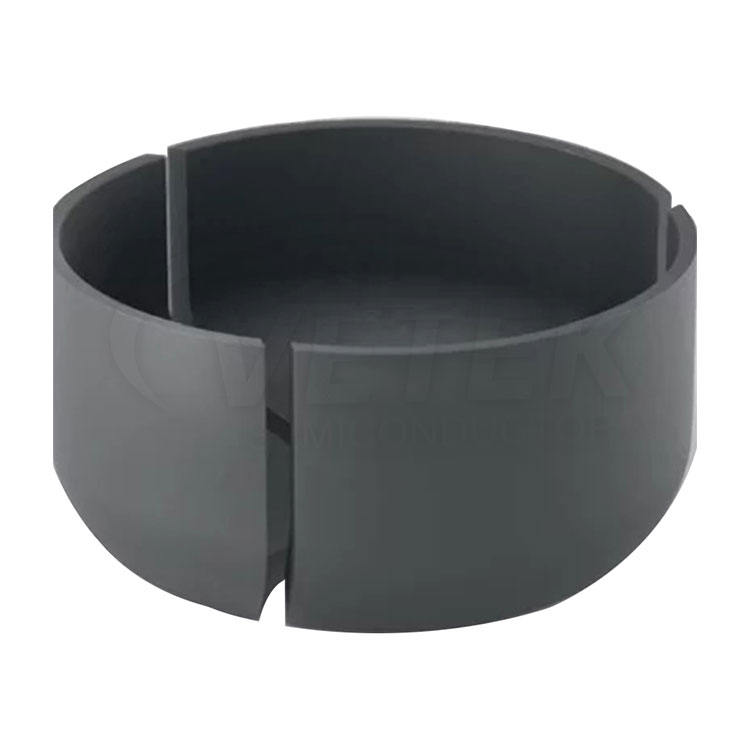

Модулно сглобяване: 120 ° Оборудване Три-лобска структура, инсталиране и разглобяване се увеличава с 300%

Дизайн на освобождаването на напрежение: Сплитната структура ефективно разпръсква напрежението на термичното разширение и удължава експлоатационния живот до повече от 200 цикъла

Прецизно приспособяване: Пропастта между клапаните е <0,1 мм, а високотемпературното керамично лепило гарантира нулево изтичане в процеса на топене на силиций


3. Персонализирани услуги за обработка

Поддръжка φ16 "-φ '

Структурата на плътността на градиента 1.83g/cm³ може да бъде избрана за оптимизиране на разпределението на термичното поле

Осигурете процеси с добавена стойност, като композитно покритие на бор от бор и укрепване на ръба на рений метал


Типичен сценарий на приложение


Фотоволтаична индустрия

Монокристална силициева пръчка Непрекъснато рисуване: Подходящ за производство на силиконови вафли с голям размер, поддръжка ≥500 кг товароносимост

N-тип TopCon Батерия: Ултра ниска миграция на нечистота гарантира живот на малцинството> 2ms

Надграждане на термично поле: Съвместимо с основни модели на единична кристална пещ (PVI, Ferrotec и др.)


Полупроводниково производство

8-12 инчов полупроводников монокристален растеж на силиций: отговарят на полу стандартни изисквания за чистота клас-10

Специални легирани кристали: Прецизен контрол на равномерността на разпределението на бор/фосфор на фосфор

Полупроводник от трето поколение: съвместим процес на подготовка на единичен кристал SIC

Сфера на научни изследвания

Изследвания и разработване на ултра тънки силициеви вафли за космически слънчеви клетки

Тест за растеж на нови кристални материали (Germanium, Gallium Arsenide)

Ограничете изследване на параметрите (3000 ℃ Експеримент за топене на ултра висока температура)


Система за осигуряване на качеството


ISO 9001/14001 Сертифициране на двойна система

Предоставяне на доклад за тест за материали за клиентите (анализ на състава на XRD, SEM микроструктура)

Система за проследяване на целия процес (лазерно маркиране + съхранение на blockchain)





Параметър на продукта на тритотечния графитен тигел

Физически свойства на изостатичния графит
Собственост Единица Типична стойност
Насипна плътност g/cm³ 1.83
Твърдост HSD 58
Електрическо съпротивление μω.m 10
Сила на гъвкавост MPA 47
Якост на натиск MPA 103
Якост на опън MPA 31
Модулът на Йънг GPA 11.8
Термично разширение (CTE) 10-6K-1 4.6
Топлинна проводимост W · m-1· K-1 130
Среден размер на зърното μm 8-10
Порьозност % 10
Съдържание на пепел ppm ≤10 (след пречистено)


Сравнете полупроводниковия магазин за производство:

VeTek Semiconductor Production Shop


Преглед на индустриалната верига на епитаксията на полупроводниковите чипове:

Overview of the semiconductor chip epitaxy industry chain


Горещи маркери: Тритотетален графитен тигел
Изпратете запитване
